首頁 產品介紹 LCD顯示器 字元型液晶模組 WH1601A

數字顯示器、字元顯示器, 16x1 LCD顯示器

型號 WH1601A

►16X1文字型LCD液晶模組
►類型 : 字元
►結構 : COB
►尺寸 : 2.36吋
►16字x1行
►5x8 點陣(含游標)
►預設5V電源電壓 (可選3V)
►當用3V時,負壓只能供給3V
►1/16 duty cycle
►LED 由 PIN1, PIN2, PIN15, PIN16 或 A 和 K 驅動
►預設6800介面(ST7066 IC),可選SPI或I2C介面(RW1063 IC)

產品敘述

WH1601是一款16x1 LCD顯示器,由16字x1行組成的字元顯示器/數字顯示器。該顯示器預設內建ST7066控制器IC,透過 4/8-bit 6800 並列介面傳輸。此外,它可以也可選擇使用RW1063控制器IC,透過SPI或I2C介面傳輸。此16x1 LCD顯示器配備PCB板,在PCB板上有安裝孔可以輕鬆將模組固定在使用者的產品應用項目上。5V電壓驅動,也可改用負壓3V驅動。

這一系列16x1 LCD顯示器的LED背光由PIN1、PIN2、PIN15、PIN16或A和K引腳驅動。LCD面板有STN、FSTN和FFSTN型,提供了正顯模式和負顯模式的選擇。提供各種LED背光顏色,包括黃/綠、白、紅、藍、綠、琥珀和RGB LED。此外,還可選擇不帶背光的選擇。

WH1601A 系列有三種介面可供選擇, 細節如下:
►WH1601A : 6800 介面(ST7066 IC)
►WH1601A1 : SPI 介面(RW1063 IC)
►WH1601A2 : I2C 介面(RW1063 IC)

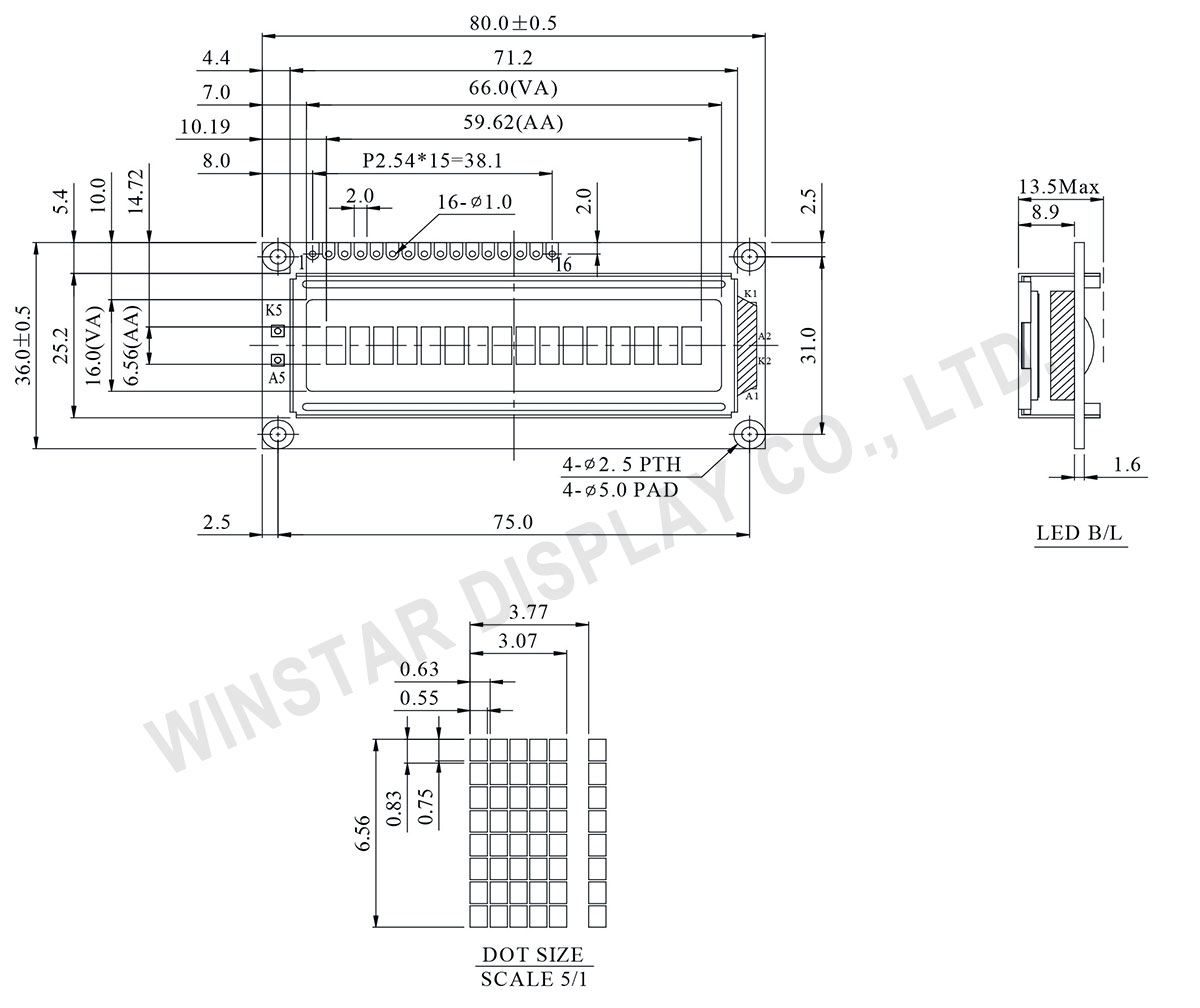

規格圖

Winstar Character LCD Display 16x1, LCD 16x1, 16x1 LCD Display - WH1601A
Data source ref:WH1601A-TFH-ET#

產品規格

Pin功能定義

Pin No. 符號 Level 說明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 VO (Variable) Operating voltage for LCD
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read  L: Write
6 E H,H→L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 A Power supply for B/L(+)
16 K Power supply for B/L(-)

規格說明

項目 標準尺寸 單位
字元數 16 字元 x 1 行
模組尺寸 80.0 x 36.0 x 13.5 (MAX) mm
檢視區域 66.0 x 16.0 mm
有效區域 56.62 x 6.65 mm
點大小 0.55 x 0.75 mm
點間距 0.63 x 0.83 mm
字元大小 3.07 x 6.56 mm
字元間距 3.77 x 6.56 mm
驅動方式 1/16
背光類型 LED
IC ST7066U
介面 6800

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80
輸入電壓 VI VSS VDD V
邏輯電源電壓 VDD-VSS -0.3 7 V
LCD電源電壓 VDD-Vo -0.3 13 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 4.5 5.0 5.5 V
LCD電源電壓 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

4.2
3.7

4.35
5.6
4.5
V
V
V
輸入高電壓 VIH 0.7 VDD VDD V
輸入低電壓 VIL Vss 0.6 V
輸出高電壓 VOH 3.9 VDD V
輸出低電壓 VOL 0 0.4 V
供電電流 IDD VDD=5.0V 1.0 1.2 1.5 mA

Search Keyword: lcd 16x1, lcd 16 x 1, 16x1 lcd, 16 x 1 lcd
