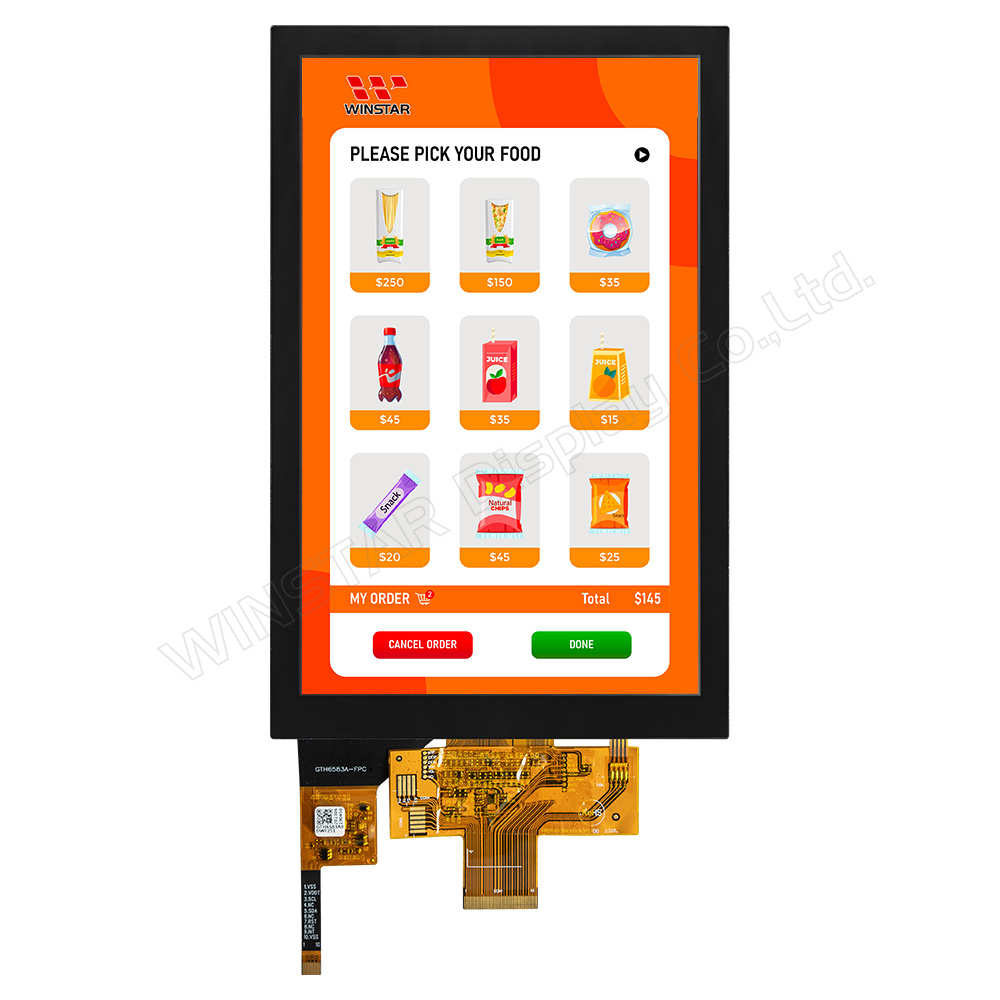

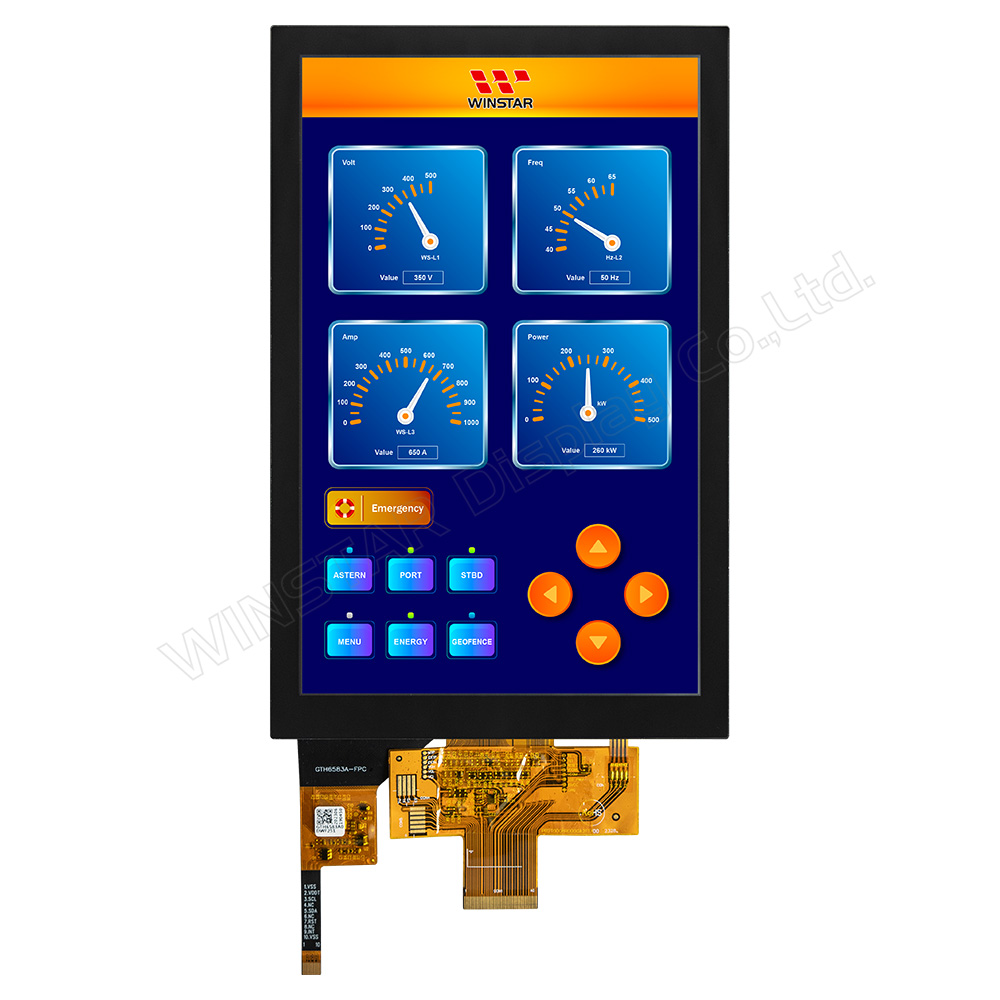

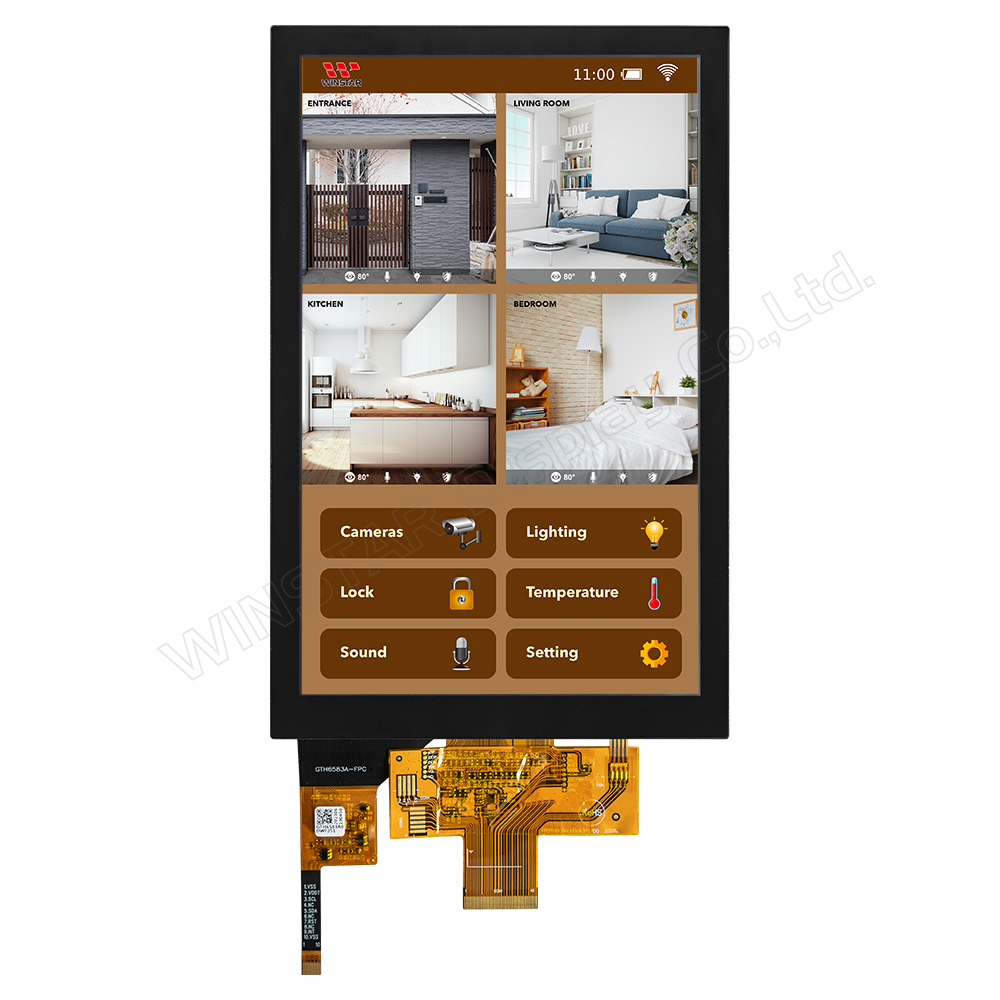

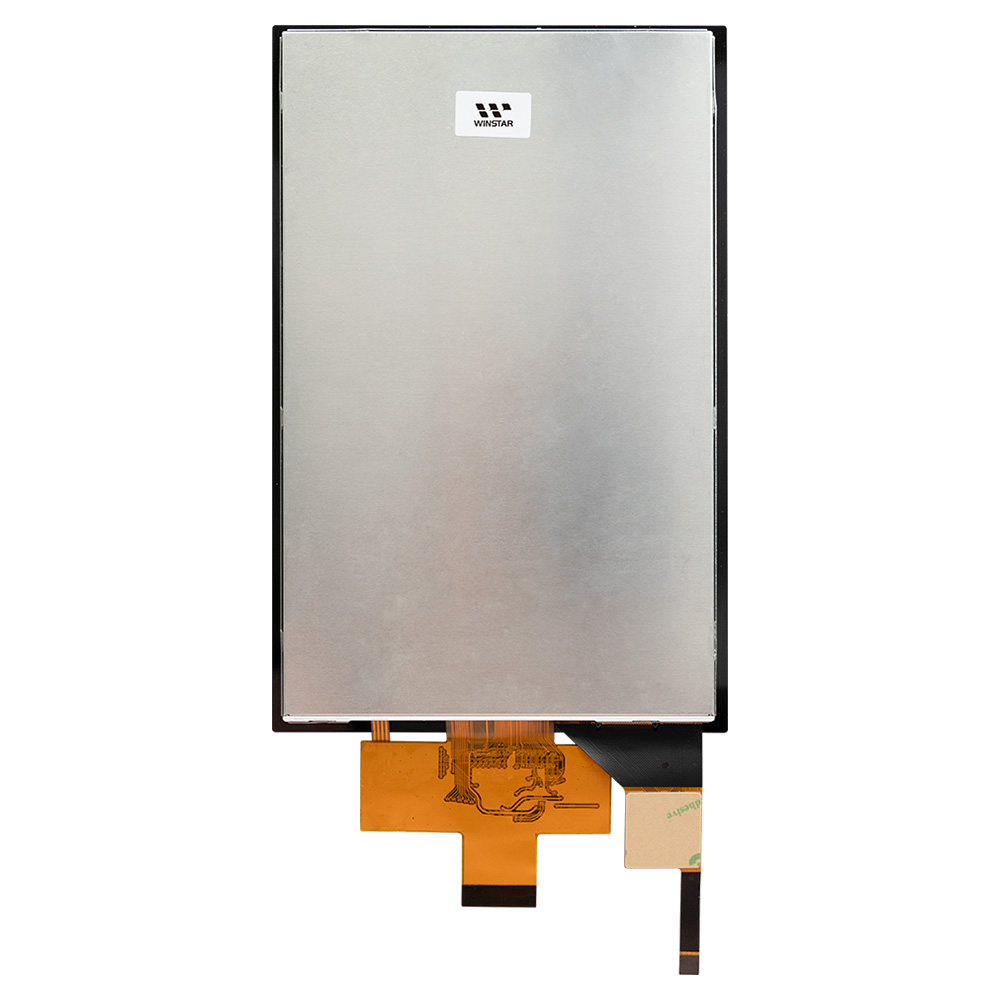

產品敘述
WF80GSYAUMNG0 是一款採用彩色 TFT 技術的 8 吋觸控螢幕顯示器，此TFT模組解析度為800×1280像素，具有高亮度為 900 nits (典型值)，對比度為 1500:1(典型值)。模組採用ILI9881C驅動IC並支援4線MIPI DSI介面。 此 TFT 模組支援4線MIPI DSI介面，MIPI介面具有低功耗、傳輸率高、支援多種數據編碼格式、低噪音和干擾等優點。此模組搭載PCAP投射電容式觸控面板，內建ILI2130驅動IC，可支援I2C介面和5點觸控。WF80GSYAUMNG0 模組使用IPS面板技術，具有左:85度/右:85度/上:85度/下:80度 較為寬廣視角，採用亮面玻璃，長寬比為10:16。
此顯示器整合了ILI9881C驅動IC。 電源類比電路工作在3.0V~3.6V範圍內，典型值為3.3V。 工作溫度範圍為-20℃至+70℃，儲存溫度範圍為-30℃至+80℃。 WF80GSYAUMNG0 8吋觸控螢幕顯示器用途廣泛，應用廣泛，尤其是垂直螢幕方向，適用於自動販賣機、船舶控制面板、家庭監控系統和智慧門鎖。

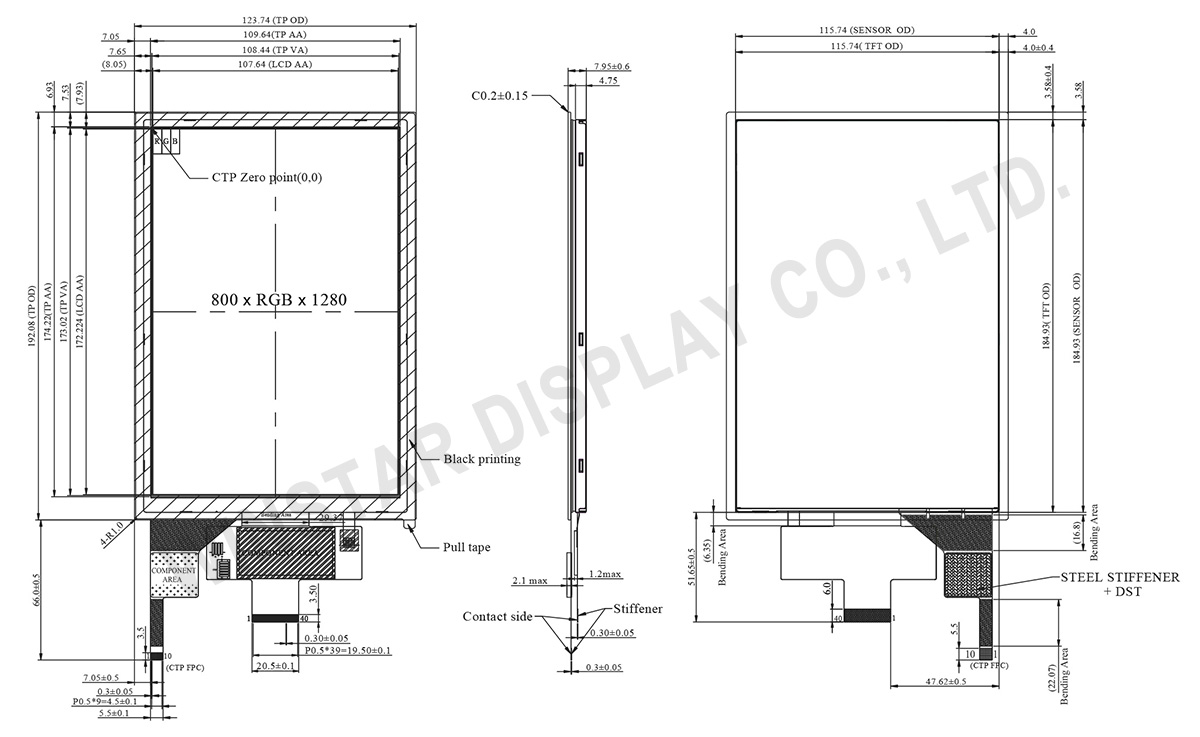

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 8.0 | 吋 |
| 解析度 | 800 × 3(RGB) ×1280 | dots |
| 模組尺寸 | 123.74 × 192.08 × 7.95 | mm |
| 有效區域 | 107.64 × 172.224 | mm |
| 點間距 | 0.13455 × 0.13455 | mm |
| LCD類型 | TFT, 平常黑, 透射式 | |
| 視角 | 85/85/85/85 | |
| 驅動IC | ILI9881C | |
| 介面 | 4線 MIPI | |
| 長寬比 | 10:16 | |
| 背光類型 | LED, 平常白 | |
| PCAP FW版本 | 0x07.0x00.0x00.0x00.0x01.0x00.0x83.0x65 | |
| PCAP 介面 | I2C | |
| PCAP IC | ILI2130 | |
| PCAP 解析度 | 16384 * 16384 | |
| 觸控面板 | 投射電容式觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型工作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 類比電流電源電壓 | VCI | 3.0 | 3.3 | 3.6 | V |
| 邏輯電流電源電壓 | IOVCC | 1.65 | 1.8 | 3.6 | V |
| 驅動電流 | IVCI | - | 45 | 70 | mA |
| I IOVCC | - | 20 | 30 | mA | |
| PCAP供應電壓 | +3.3 | 3.15 | 3.3 | 3.45 | V |
| +3.3V | - | 70 | 100 | mA | |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1-9 | NC | No connection |
| 10-11 | VCI | Power supply for analog circuits. Connect to an external power supply of 3.0V to 3.6V |
| 12-13 | NC | No connection |
| 14 | RESET | The external reset input (RESX) Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. Fix to IOVCC level when not in use. |
| 15 | TE | Tearing effect output pin. Leave the pin open when not in use. |
| 16 | NC | No connection (LED PWM) |
| 17-18 | GND | Power ground |
| 19-20 | IOVCC | Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V |
| 21 | GND | Power ground |
| 22 | D3P | MIPI DSI differential data pair. (Data lane 3) |
| 23 | D3N | |
| 24 | GND | Power ground |
| 25 | D2P | MIPI DSI differential data pair. (Data lane 2) |
| 26 | D2N | |
| 27 | GND | Power ground |
| 28 | CLKP | MIPI DSI differential clock pair |
| 29 | CLKN | |
| 30 | GND | Power ground |
| 31 | D1P | MIPI DSI differential data pair. (Data lane 1) |
| 32 | D1N | |
| 33 | GND | Power ground |
| 34 | D0P | MIPI DSI differential data pair. (Data lane 0) |
| 35 | D0N | |
| 36 | GND | Power ground |
| 37 | VLED1+ | Power for LED1 backlight anode |
| 38 | VLED2+ | Power for LED2 backlight anode |
| 39 | VLED1- | Power for LED1 backlight cathode |
| 40 | VLED2- | Power for LED2 backlight cathode |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connection |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connection |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connection |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
