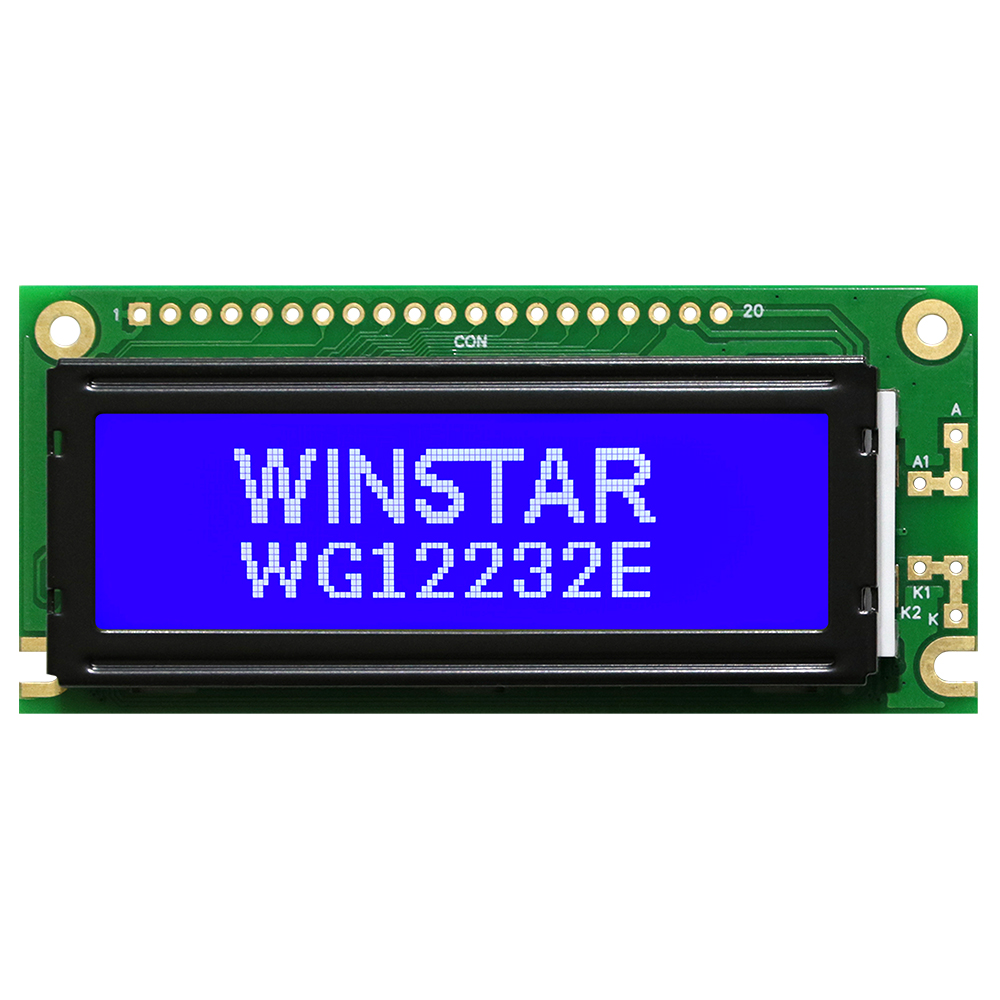

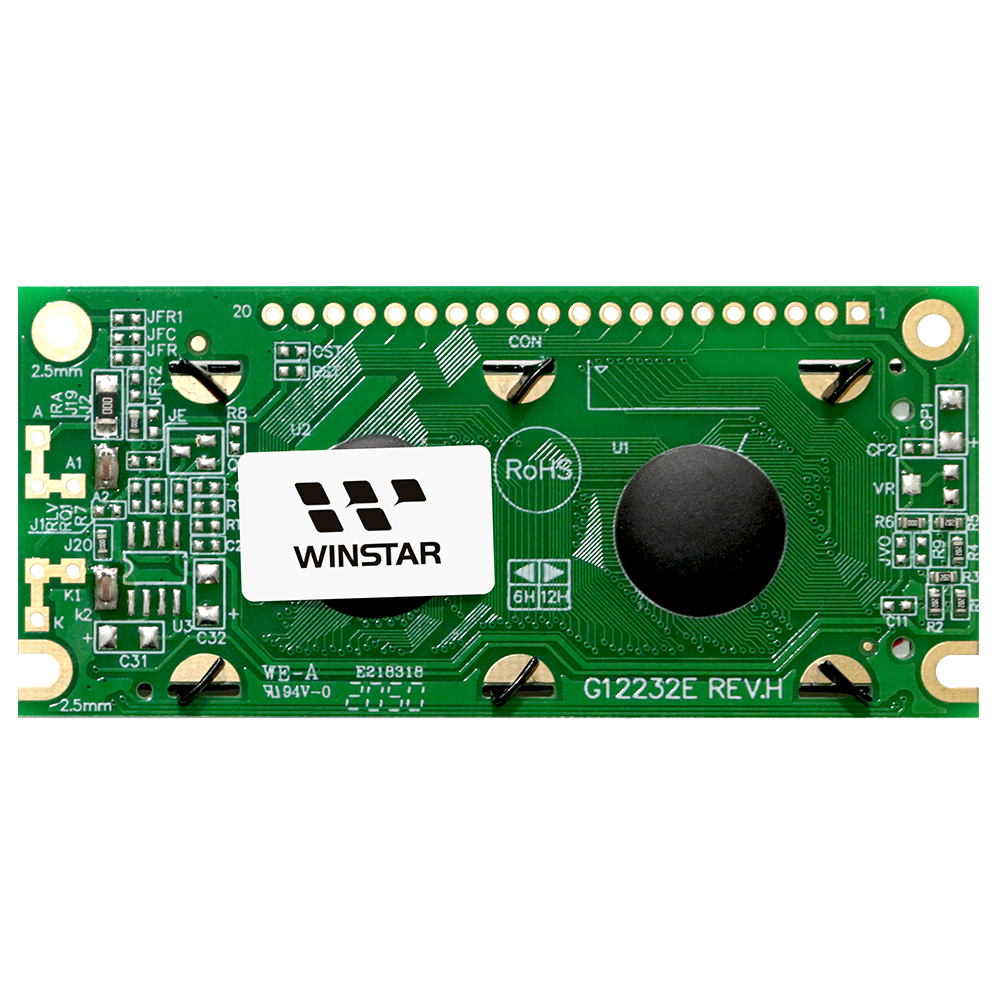

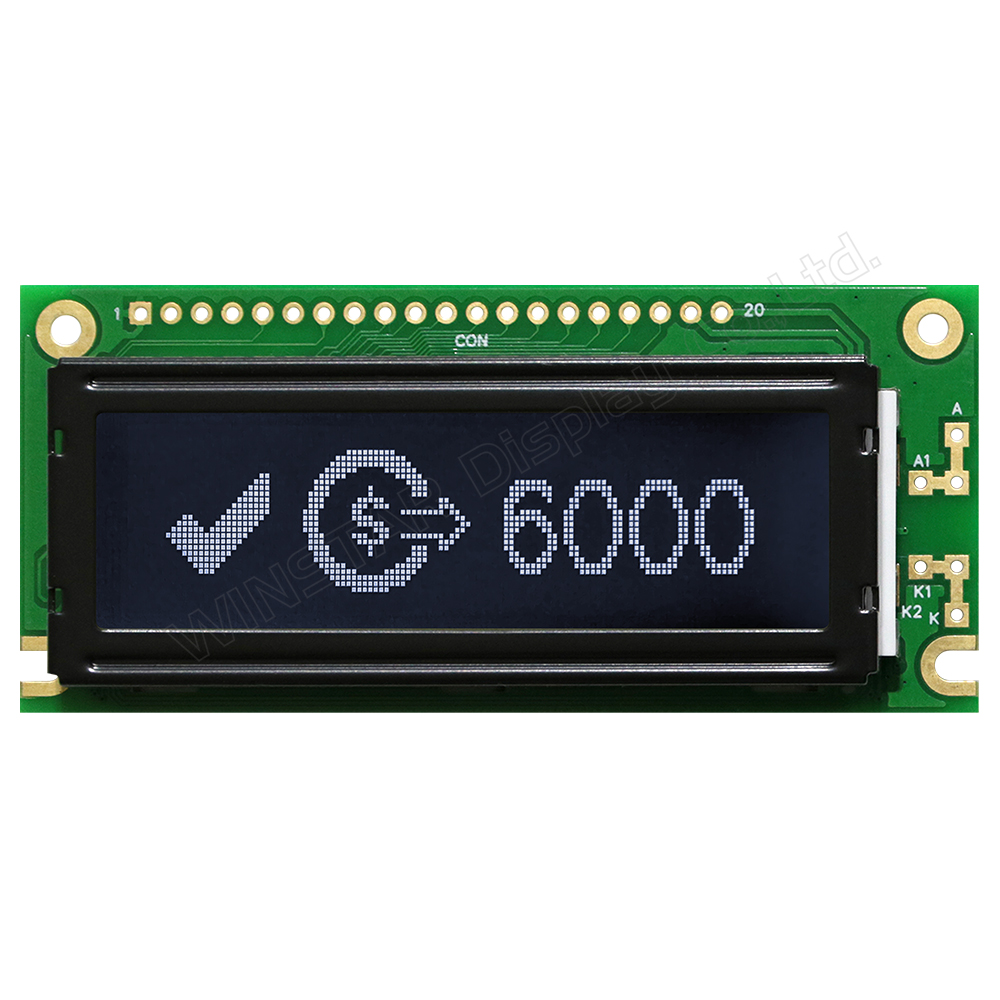

繪圖顯示器 122x32 (2.2吋, COB, SBN1661G)

型號 WG12232E

►繪圖液晶模組 122x32
►類型: 繪圖型
►結構: COB
►尺寸: 2.2吋
►可用於外震盪器(WG12232E Type), 內震盪器(WG12232J Type) 2KHz
►IC: SBN1661G
►1/32 duty cycle
►使用+3V時可以選配內建負壓迴路
►介面: 6800

產品敘述

WG12232E 是一款單色 122x32 繪圖顯示器模組,採用 COB(Chip on Board)結構,對角線尺寸為 2.2 吋。此款單色點陣 LCD 顯示器模組採用 SBN1661G 控制器 IC。支援 6800 8-bit並列介面,主要以 5V 電源供應運作,並提供選用的負壓 3V 驅動模式。

此顯示模組內建外部 2kHz 振盪器。若應用需使用內部振盪器,請選擇 WG12232J 型號,其規格與 WG12232E 相同,惟振盪器類型不同。

WG12232E 提供多色 LED 背光選擇,並可選擇 STN 正顯、STN 負顯及 FSTN LCD 類型,以滿足不同的光學及對比度需求。

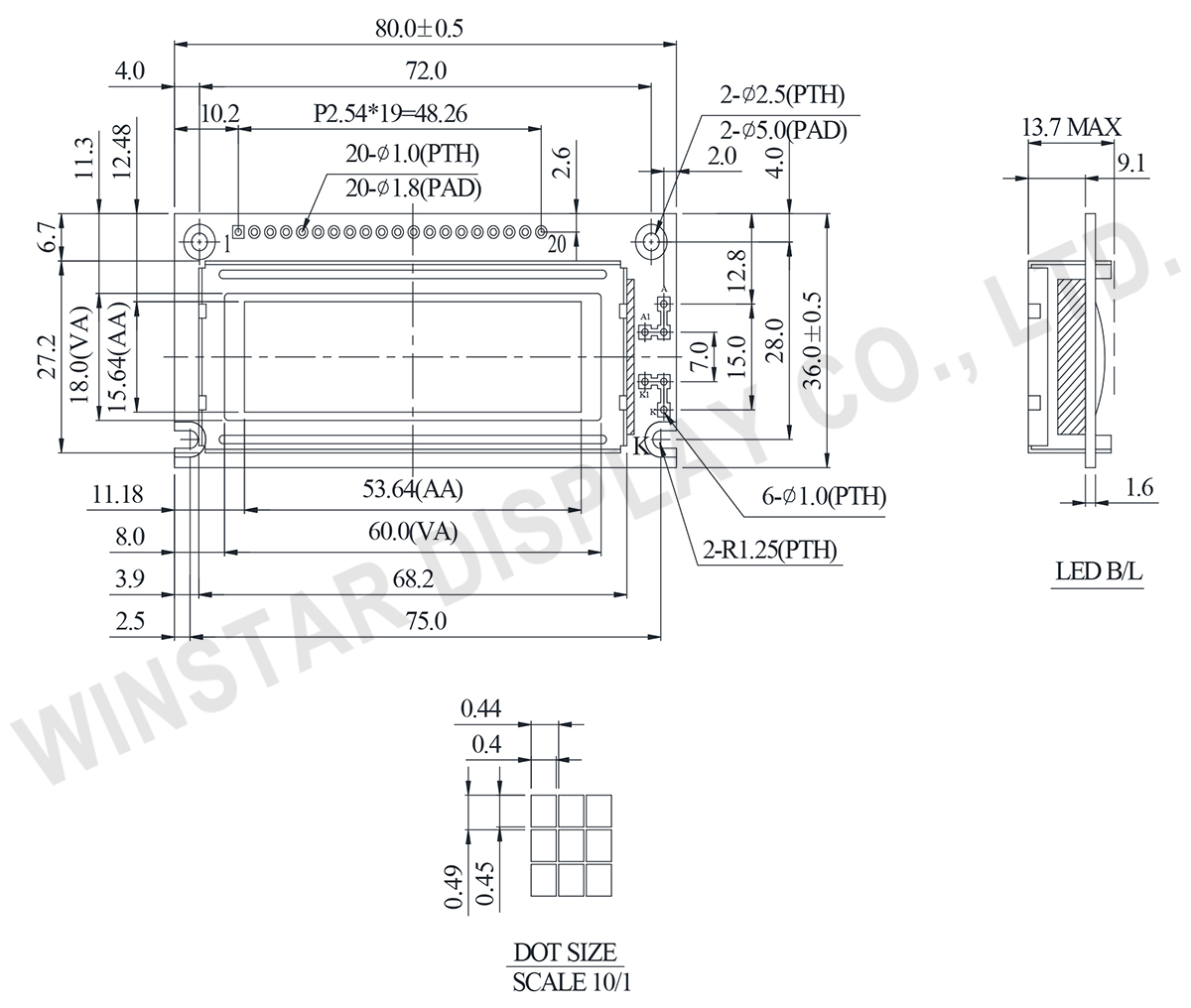

規格圖

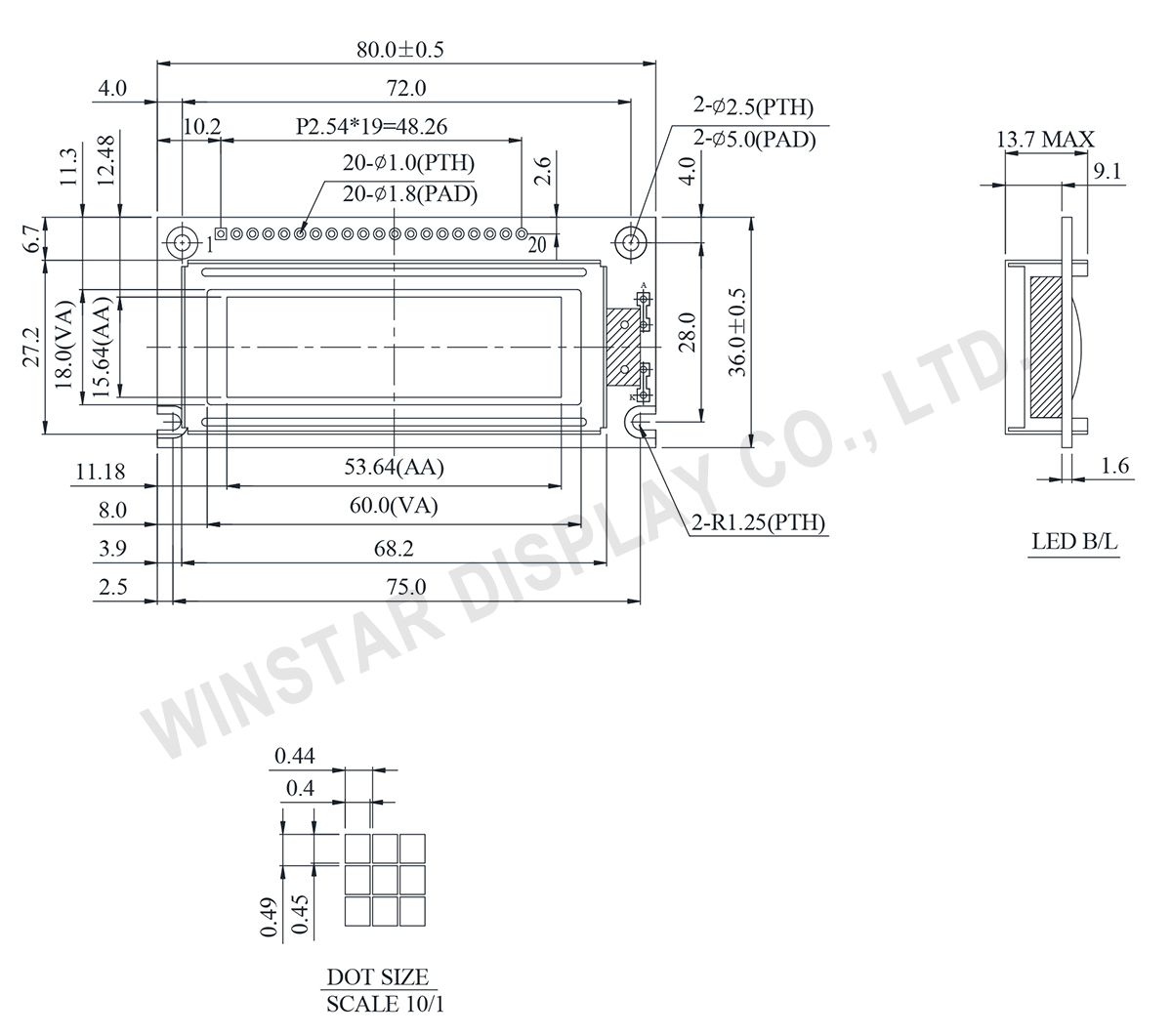

122x32 LCD Graphic Display (2.2 inch, COB, SBN1661G) - WG12232E
Data source ref:WG12232E-TFH-V#A

產品規格

規格說明

項目 標準尺寸 單位
點陣(解析度) 122 x 32
模組尺寸 80.0 x 36.0 x 13.7 (Max) mm
檢視區域 60.0 x 18.0 mm
有效區域 53.64 x 15.64 mm
點大小 0.40 x 0.45 mm
點間距 0.44 x 0.49 mm
驅動方式 1/32
背光類型 LED
IC SBN1661G
介面 6800

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80
輸入電壓 VI -0.3 VDD+0.3 V
邏輯電源電壓 VDD-VSS -0.3 +6.0 V
LCD bias voltage VLCD 3.5 13 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 2.7 3.3 3.6 V
LCM電源電壓 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

4.2
3.9


5.8
4.5
V
V
V
輸入高電壓 VIH VDD=3.3V 2.7 3.3 VDD+0.5 V
輸入低電壓 VIL 0 0.7 1.1 V
輸出高電壓 VOH VDD-0.3 VDD V
輸出低電壓 VOL 0 0.3 V
電源電流 IDD VDD=3.0V 5.0 mA

Pin功能定義

Pin No. 符號 Level 說明
1 VSS 0V GND
2 Vdd 3.0V Power supply for logic
3 Vo (Variable) Contrast  Adjustment
4 A0 H/L H : Data L : Instruction
5 CS1 H/L Chip select signal for IC1
6 CS2 H/L Chip select signal for IC2
7 CL External clock 2KHZ
8 E H/L Enable Signal
9 R/ W H/L H : Read  data; L : Write data
10 DB0 H/L Data bus line
11 DB1 H/L Data bus line
12 DB2 H/L Data bus line
13 DB3 H/L Data bus line
14 DB4 H/L Data bus line
15 DB5 H/L Data bus line
16 DB6 H/L Data bus line
17 DB7 H/L Data bus line
18 /RES H/L Reset the LCM
19 Vee Negative voltage output
20 NC No connection

Search keyword: 122x32 lcd, 122 x 32 lcd, lcd 122x32, lcd 122 x 32
