繪圖LCD 122x32

型號 WG12232D

►繪圖LCD 122x32
►類型: 繪圖型
►結構: COB
►尺寸: 1.86吋
►IC: SBN1661G
►1/32 duty cycle
►內建中文字庫可選WG12232N
►Pin pitch 2.0mm 版本: WG12232D1
►此款無法選用白色LED背光
►介面: 6800

上一個產品回分類頁下一個產品

產品敘述

WG12232D 是一款單色122x32 點陣繪圖型 LCD 液晶顯示器模組，採用 COB（Chip on Board）結構設計。

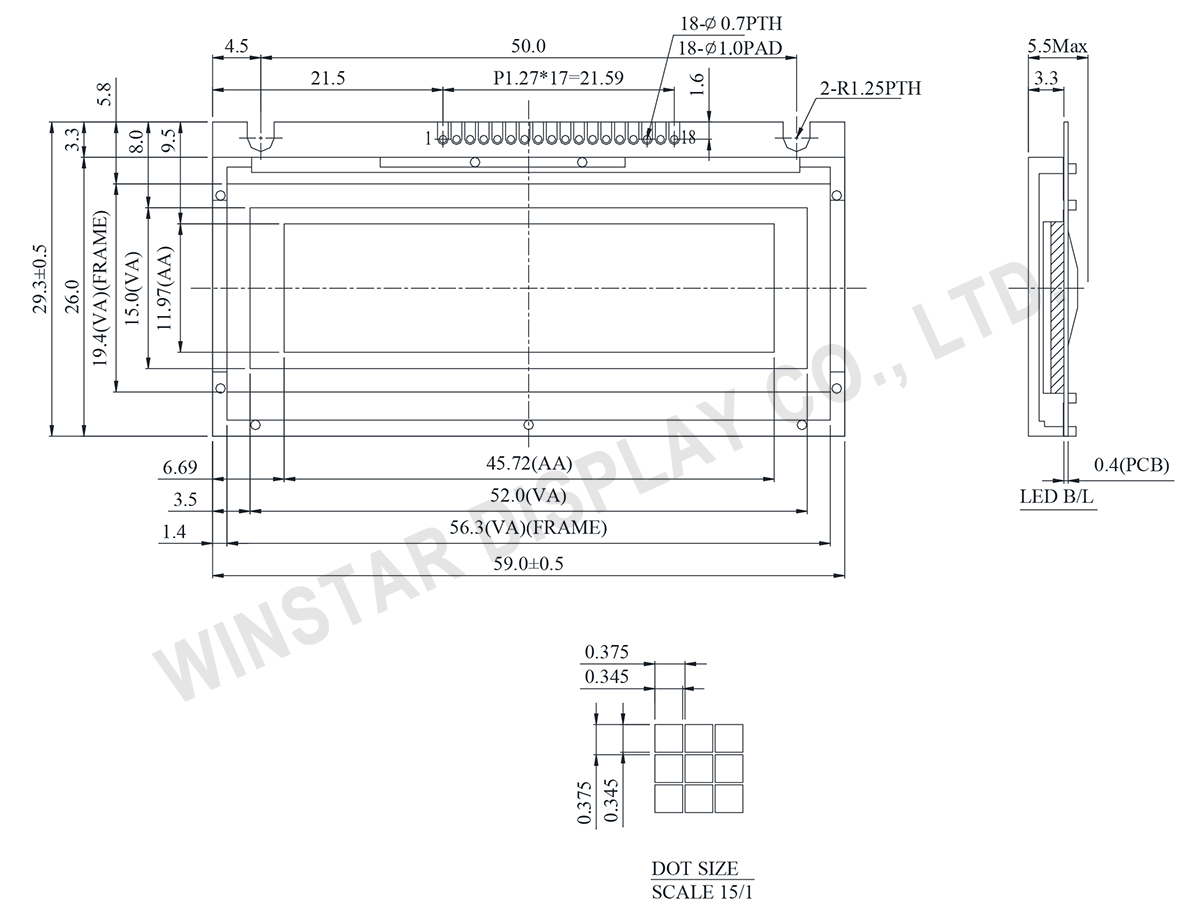

此款模組內建 SBN1661G 控制IC，支援 6800 8-bit 並列介面，工作電壓為 5V。模組外型尺寸為 59 × 29.3 mm，有效區域為 45.72 × 11.97 mm（對角線尺寸 1.86 吋）。

本模組提供多種 LED 背光顏色選擇（不包含白光），並有 STN 正顯、STN 負顯及 FSTN 型 LCD 可選，讓開發者可依需求調整光學與對比效果。

WG12232D 適用於工業控制系統、手持儀器及需穩定繪圖型顯示的測量設備。模組採用 1.27 mm間距之接腳設計；若應用需較大間距，請選用 2.0 mm間距的 WG12232D1 型號。

Data source ref:WG12232D-YYH-V#A

Pin No.	符號	Level	說明
1	/VLED	0V	B/L Selected
2	VSS	0V	Ground
3	VDD	5.0V	Power supply for logic
4	Vo	(Variable)	Contrast Adjustment
5	A0	H/L	H : Data L : Instruction
6	E1	H/L	Chip select signal for IC1 ( left 61*32 dots ) active “H”
7	E2	H/L	Chip select signal for IC2 ( right 61*32 dots ) active “H”
8	DB0	H/L	Data bus line
9	DB1	H/L	Data bus line
10	DB2	H/L	Data bus line
11	DB3	H/L	Data bus line
12	DB4	H/L	Data bus line
13	DB5	H/L	Data bus line
14	DB6	H/L	Data bus line
15	DB7	H/L	Data bus line
16	R/W	H/L	H : Read ; L : Write
17	Vee	—	Negative voltage output
18	NC	—	No connection
