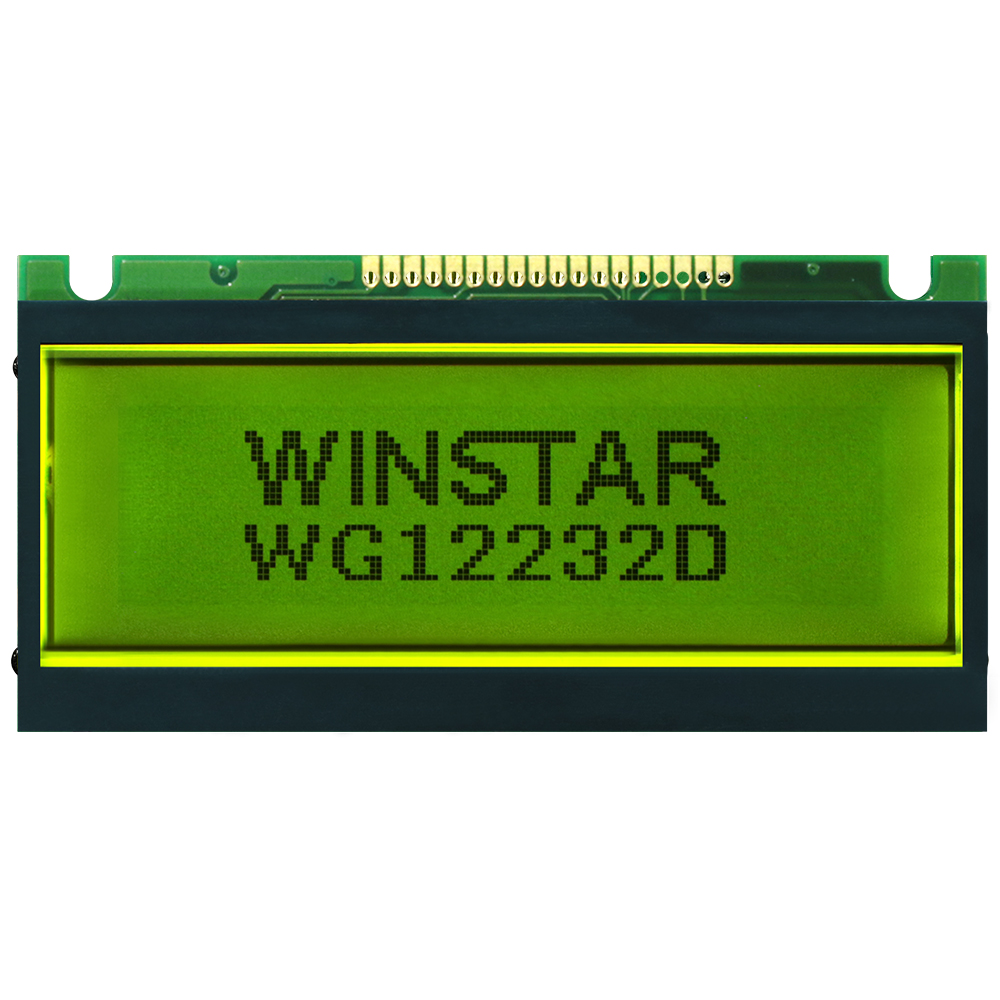

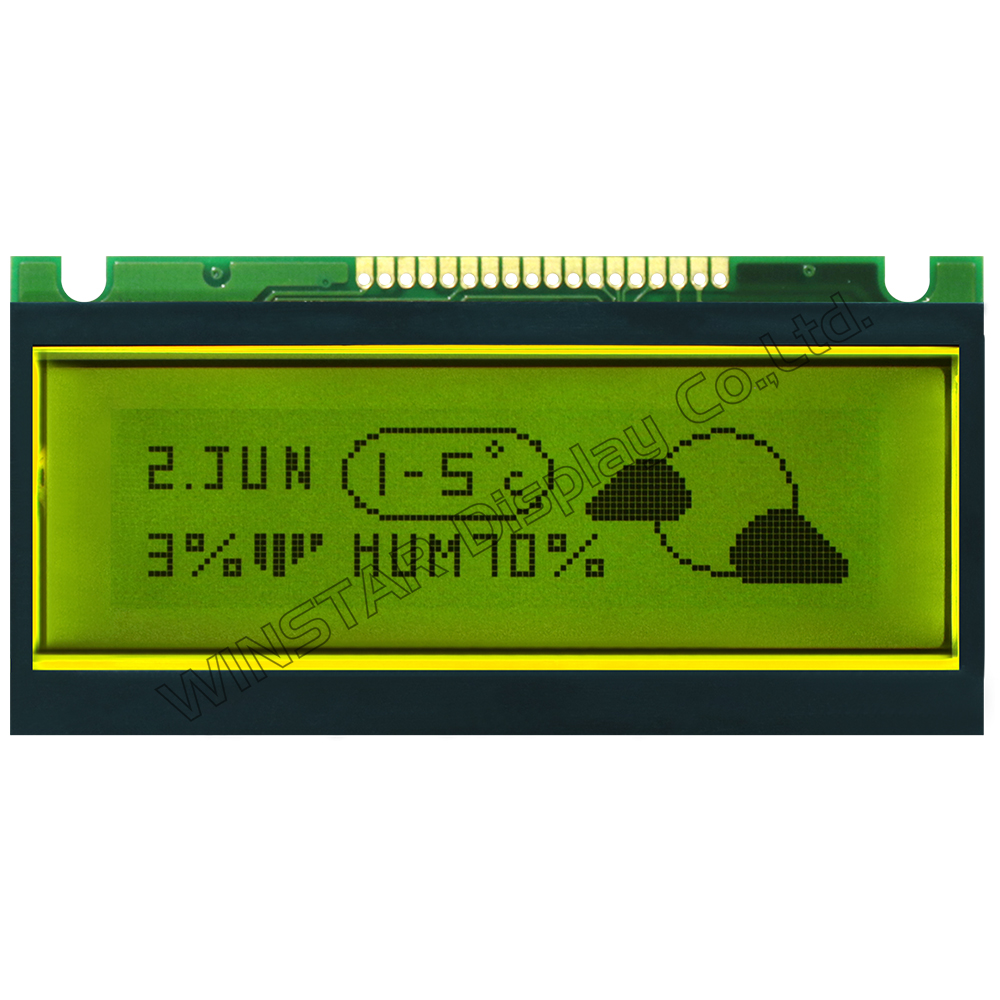

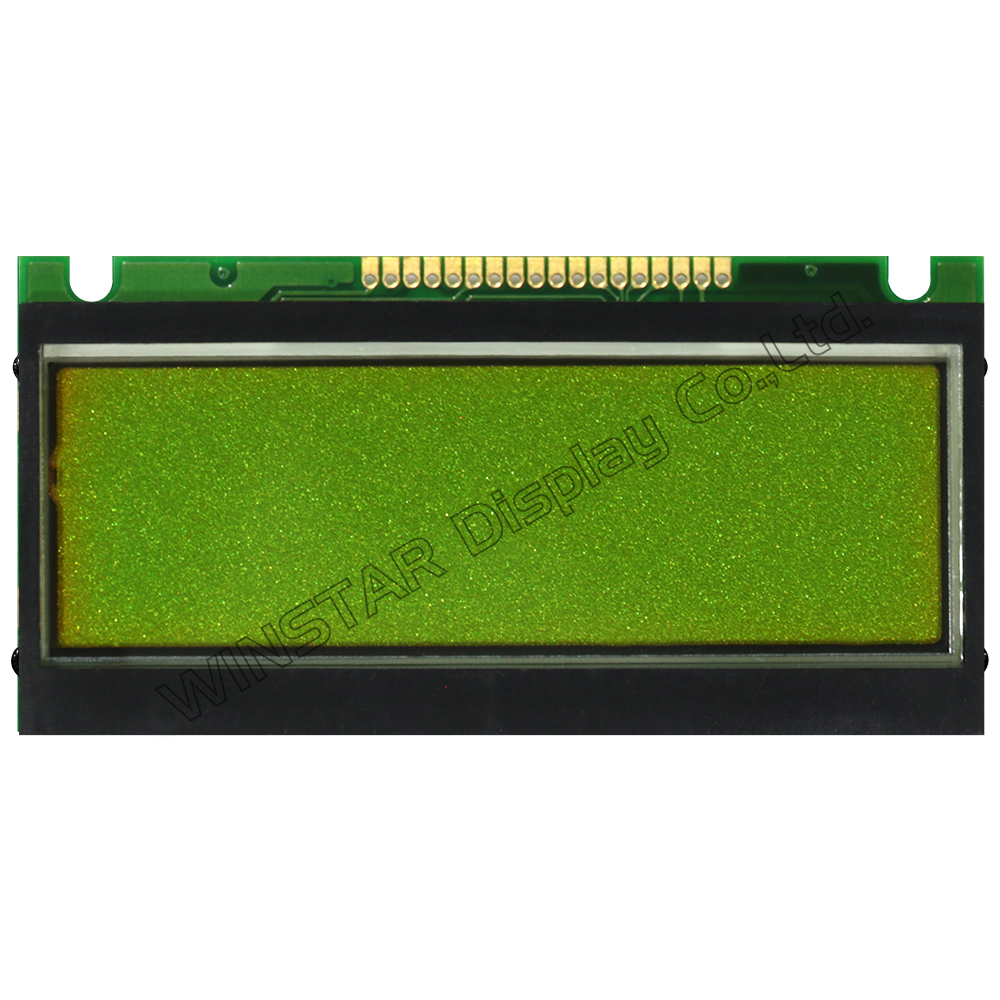

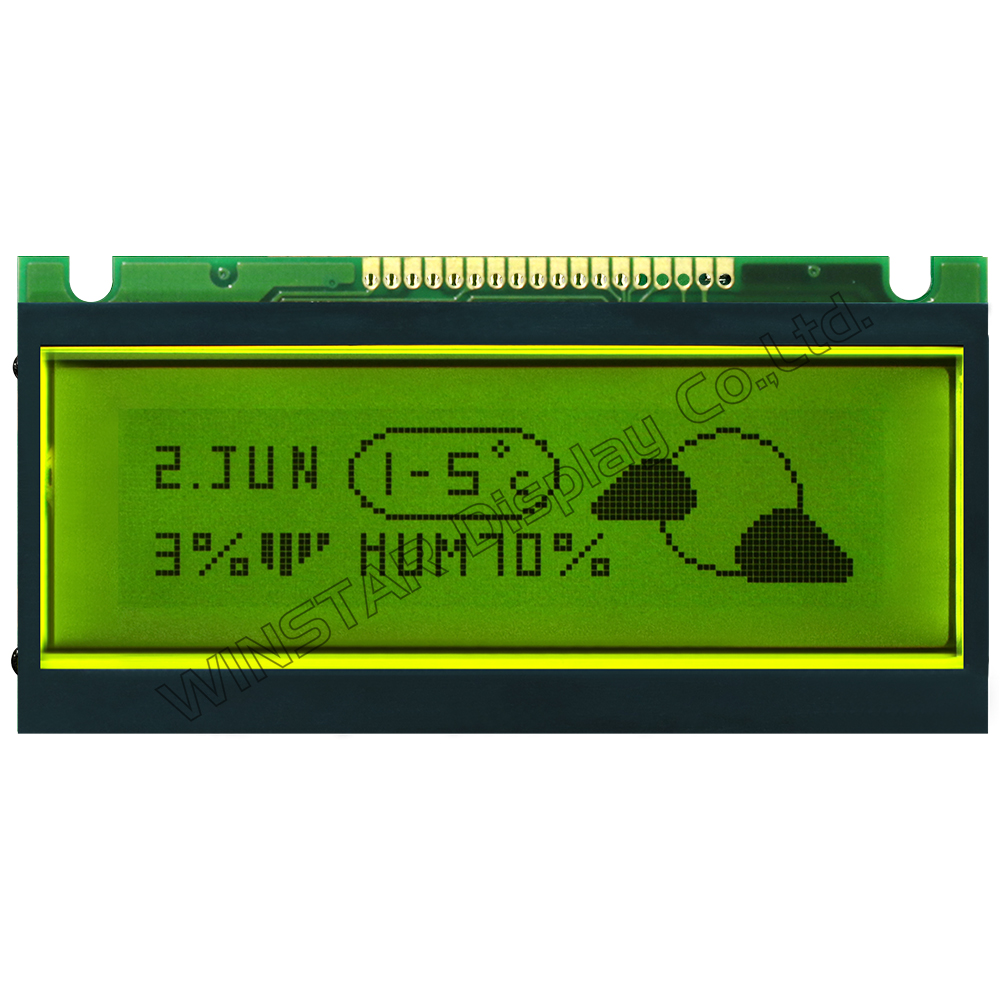

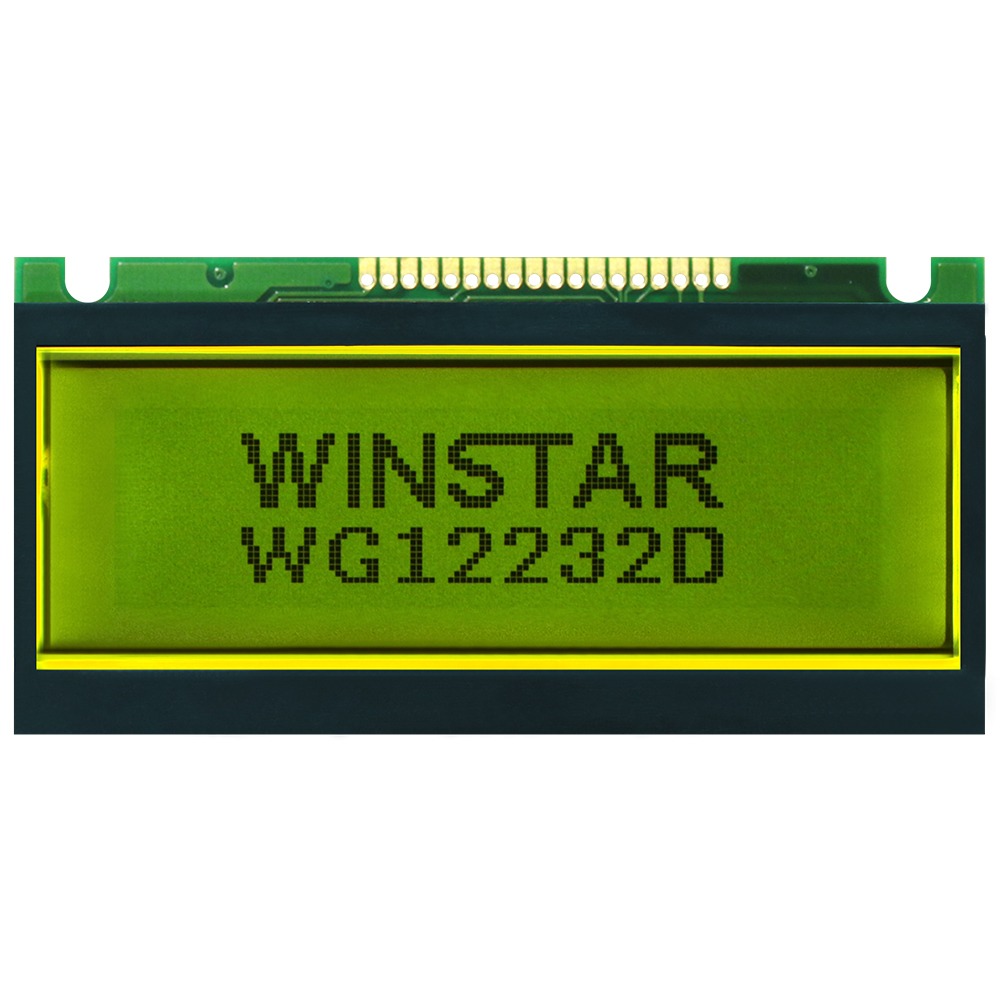

Home Produtos Tela LCD Display LCD Gráfico WG12232D

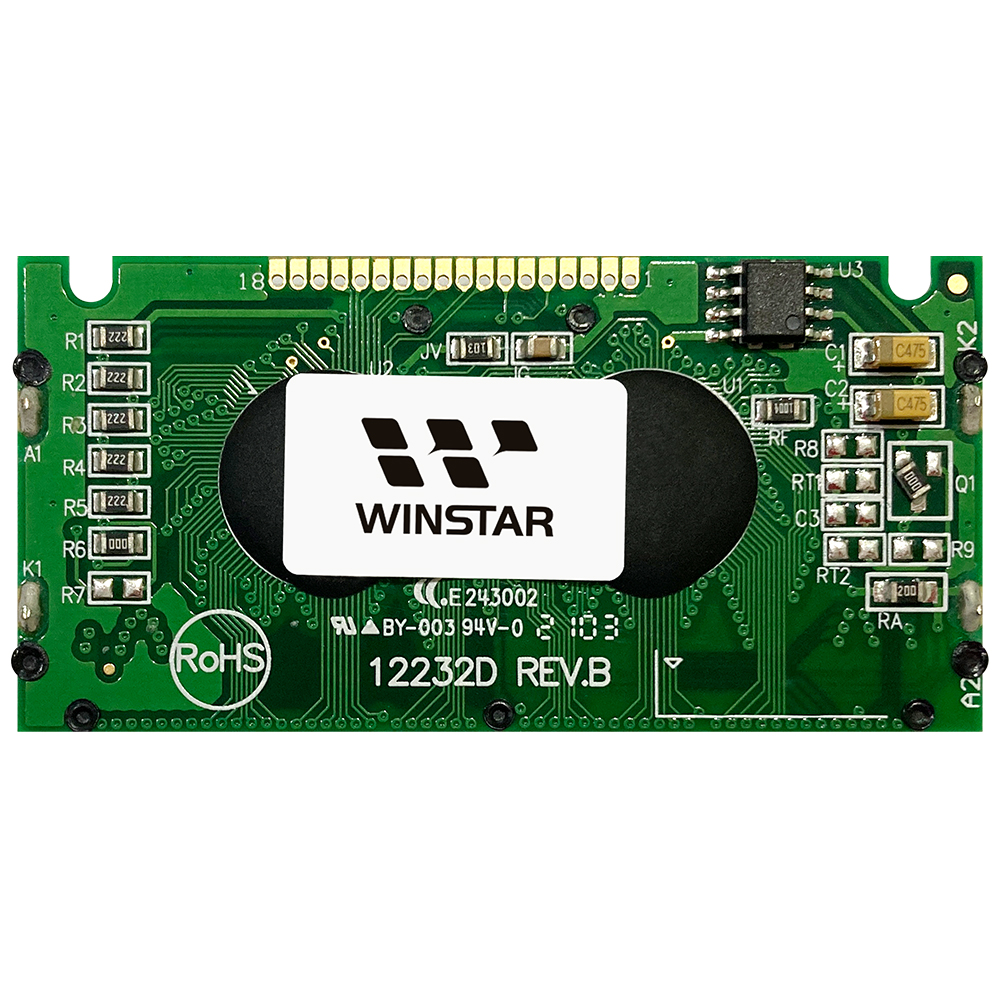

Display LCD Gráfico 122x32,1,86", COB, SBN1661G

Model No. WG12232D

►Display LCD gráfico 122x32
►Tipo: Gráfico
►Estrutura: COB
►Tamanho: 1,86 polegadas
►IC: SBN1661G
►1/32 duty cycle
►Versão Chinesa: WG12232N
►Versão de passo dos pinos de 2,0mm: WG12232D1
►LED Backlight branco não disponível
►Interface: 6800

Descrição

O WG12232D é um Display LCD Gráfico 122x32 com estrutura COB (Chip on Board) e formato compacto. Este modelo conta com controlador SBN1661G ou equivalente, suporta interface paralela 6800 de 8 bits e opera com alimentação de 5V. Seu tamanho compacto de 59 × 29,3 mm, com área ativa de 45,72 × 11,97 mm (diagonal de 1,86 polegadas), é ideal para aplicações com espaço limitado.

O módulo oferece múltiplas opções de cor de retroiluminação LED (exceto branco) e está disponível nas versões de LCD STN positivo, STN negativo ou FSTN, oferecendo flexibilidade para atender a diferentes necessidades ópticas e de contraste.

O Display LCD Gráfico 122x32 WG12232D é indicado para sistemas de controle industrial, instrumentos portáteis e dispositivos de medição que exigem desempenho gráfico confiável. O módulo possui passo de pino de 1,27 mm; para aplicações que requerem passo maior, recomenda-se o modelo WG12232D1, com passo de 2,0 mm.

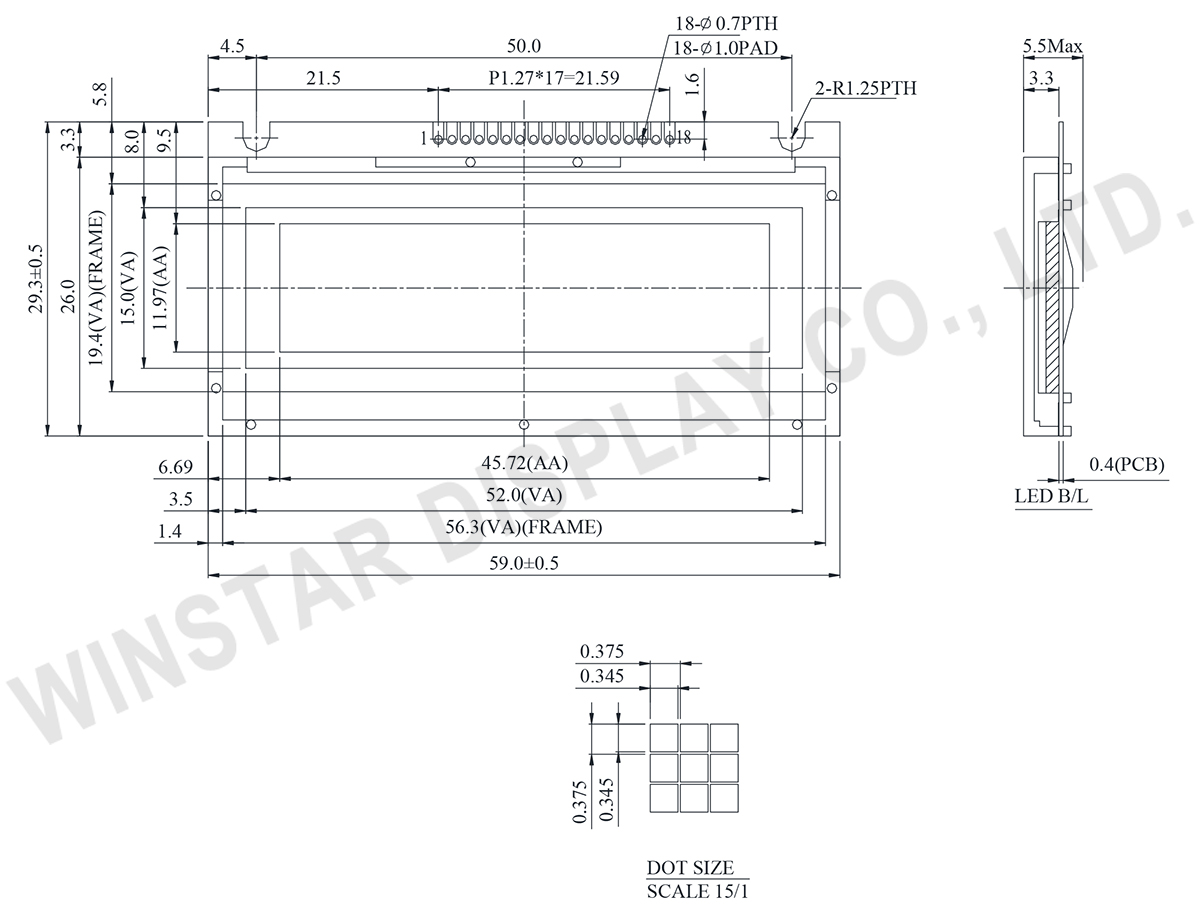

DRAWING

122x32 Graphic LCD Module (1.86 inch, COB, SBN1661G) - WG12232D
Data source ref:WG12232D-YYH-V#A

SPECIFICATIONS

Dados Mecânicos

Item Dimensão Unidade
Number of dots 122 x 32
Dimensão do módulo 59.0 x 29.3 x 5.5 (Max) mm
View area 52.0 x 15.0 mm
Área ativa 45.72 x 15.64 mm
Tamanho do ponto 0.40 x 0.45 mm
Distância entre pontos 0.44 x 0.49 mm
Duty 1/32
Tipo de luz de fundo LED
IC SBN1661G
Interface 6800

Classificações Máximas Absolutas

Item Símbolo Min Típico Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80
Input voltage VI -0.3 VDD+0.3 V
Supply voltage for Logic VDD-VSS -0.3 +6.0 V
LCD bias voltage VLCD 3.5 13 V

Características Eletrônicas

Item Símbolo Condition Min Típico Máximo Unidade
Supply Voltage For Logic VDD-VSS 4.5 5.0 5.5 V
Supply Voltage For LCM VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

4.2
3.9

4.35
5.8
4.5
V
V
V
Input High Volt. VIH VDD=5.0V 3.0 5.0 VDD+0.5 V
Input Low Volt. VIL 0 0.7 1.1 V
Output High Volt. VOH VDD-0.3 VDD V
Output Low Volt. VOL 0 0.3 V
Supply Current IDD VDD=5.0V 0.5 1.5 mA

Função do pino de interface

Pin No. Símbolo Level DESCRIÇÃO
1 /VLED 0V B/L Selected
2 VSS 0V Ground
3 VDD 5.0V Power supply for logic
4 Vo (Variable) Contrast Adjustment
5 A0 H/L H : Data L : Instruction
6 E1 H/L Chip select signal for IC1 ( left 61*32 dots ) active “H”
7 E2 H/L Chip select signal for IC2 ( right 61*32 dots ) active “H”
8 DB0 H/L Data bus line
9 DB1 H/L Data bus line
10 DB2 H/L Data bus line
11 DB3 H/L Data bus line
12 DB4 H/L Data bus line
13 DB5 H/L Data bus line
14 DB6 H/L Data bus line
15 DB7 H/L Data bus line
16 R/W H/L H : Read ; L : Write
17 Vee Negative voltage output
18 NC No connection

Search keyword: 122x32 lcd, 122 x 32 lcd, lcd 122x32, lcd 122 x 32
