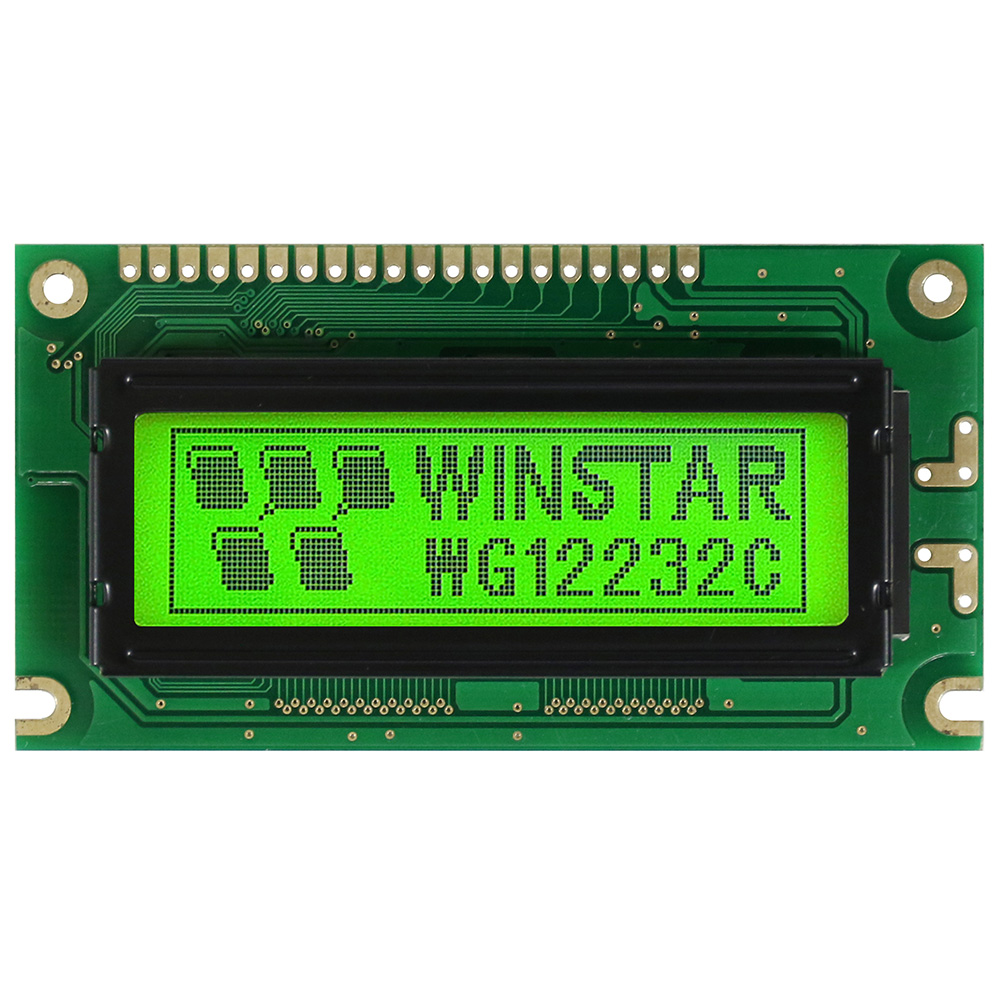

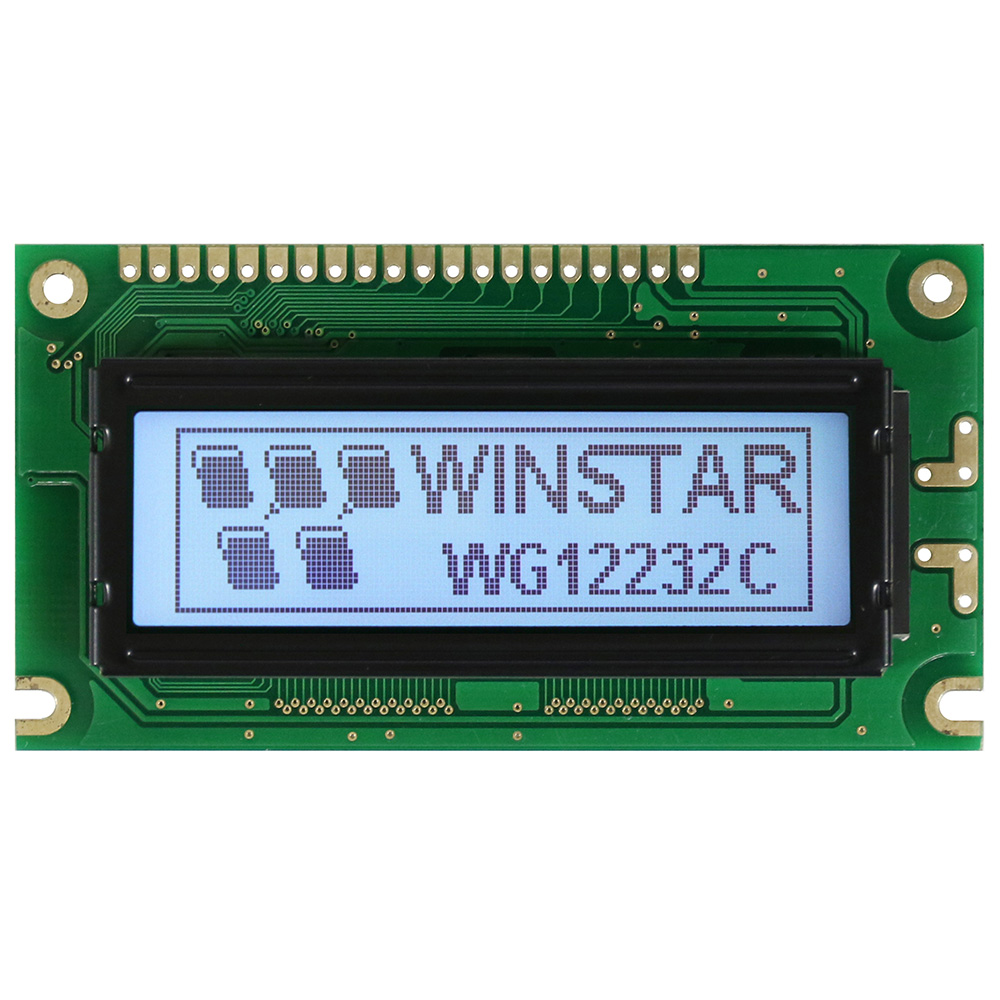

Display de cristal líquido gráfico 122x32 (2,2", COB, SBN1661G)

Model No. WG12232C

►Display LCD gráfico 122x32
►Tipo: Gráfico
►Estrutura: COB
►Tamanho: 2,2 polegadas
►Disponível para oscilador interno (Tipo A), Oscilador externo (tipo C) 2KHz
►IC: SBN1661G
►1/32 duty cycle
►Tensão negativa opcional para fonte de alimentação +3V
►Versão Chinesa: WG12232L
►Interface: 6800

Descrição

O WG12232C é um Display de cristal líquido gráfico monocromático de 122x32 com placa de circuito impresso (PCB), apresentando um tamanho de contorno de 84 x 44 mm e uma área de visualização de 60 x 18 mm, oferecendo exibições gráficas claras e precisas. Este módulo é equipado com o controlador IC SBN1661G.

Ele suporta uma interface paralela 6800 de 8 bits e é configurado por padrão para uma fonte de alimentação de 5V, com versão opcional com gerador de voltagem negativa para 3V. O tipo WG12232C é indicado para aplicações que exigem oscilação externa. Para aplicações com oscilador interno de 2KHz, recomenda-se o modelo WG12232A. Já para quem precisa de suporte a fontes de caracteres chineses, a série WG12232L está disponível.

A série WG12232C de Display de cristal líquido gráfico inclui PCB, dispensando a necessidade de desenvolver placas adicionais. Quatro furos roscados estão integrados na placa para facilitar a montagem do módulo no produto final. Este display 122x32 pode operar em temperaturas de -20°C a +70°C, com faixa de armazenamento entre -30°C e +80°C. A Winstar oferece diversas opções de retroiluminação LED para este modelo.

Este módulo gráfico é amplamente utilizado em equipamentos industriais e produtos de consumo, como instrumentos de medição, bombas de combustível, máquinas de venda automática, cafeteiras, sistemas de áudio, terminais POS, eletrodomésticos, equipamentos de telecomunicações, sistemas de automação, entre outros.

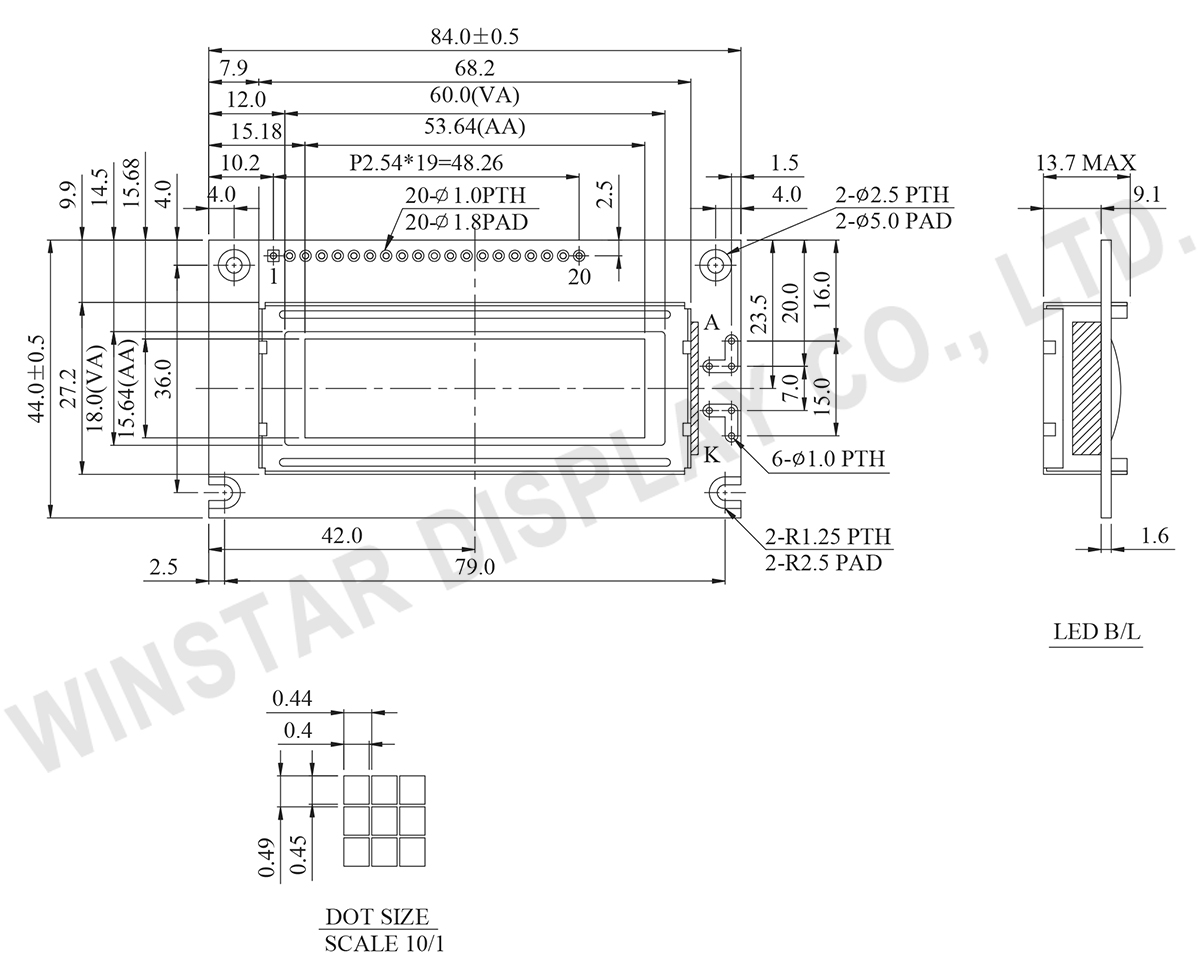

DRAWING

122x32 Graphic LCD Module (2.2 inch, COB, SBN1661G) - WG12232C
Data source ref:WG12232C-TMI-V#A

SPECIFICATIONS

Dados Mecânicos

Item Dimensão Unidade
Number of dots 122 x 32
Dimensão do módulo 84.0 x 44.0 x 13.7 (Max) mm
View area 60.0 x 18.0 mm
Área ativa 53.64 x 15.64 mm
Tamanho do ponto 0.40 x 0.45 mm
Distância entre pontos 0.44 x 0.49 mm
Duty 1/32
Tipo de luz de fundo LED
IC SBN1661G
Interface 6800/8080

Classificações Máximas Absolutas

Item Símbolo Min Típico Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80
Input voltage VI -0.3 VDD+0.3 V
Supply voltage for Logic VDD-VSS -0.3 +6.0 V
LCD bias voltage VLCD 3.5 13 V

Características Eletrônicas

Item Símbolo Condition Min Típico Máximo Unidade
Supply Voltage For Logic VDD-VSS 2.7 3.3 3.6 V
Supply Voltage For LCM VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

4.3
4.2

4.45
5.3
4.6
V
V
V
Input High Volt. VIH VDD=3.3 2.7 3.3 VDD+0.5 V
Input Low Volt. VIL 0 0.7 1.1 V
Output High Volt. VOH VDD-0.3 VDD V
Output Low Volt. VOL 0 0.3 V
Supply Current IDD VDD=3.0V 1.0 mA

Função do pino de interface

Pin No. Símbolo Level DESCRIÇÃO
1 VSS 0V Ground
2 Vdd 3.0V Power supply for logic
3 Vo (Variable) Operating voltage for LCD
4 A0 H/L H : Data L : Instruction
5 CS1 H/L Chip select signal for IC1
6 CS2 H/L Chip select signal for IC2
7 CL External clock 2KHz
8 E H/L Enable Signal
9 R/W H/L H : Read ; L : Write
10 DB0 H/L Data bus line
11 DB1 H/L Data bus line
12 DB2 H/L Data bus line
13 DB3 H/L Data bus line
14 DB4 H/L Data bus line
15 DB5 H/L Data bus line
16 DB6 H/L Data bus line
17 DB7 H/L Data bus line
18 /RES H/L 68-series MPU when H→L the LCM is reset.
80- series MPU when L→H the LCM is reset.
High level:68-series MPU interface
Low level:80-series MPU interface
19 Vee Negative voltage output
20 NC No connection

Search keyword: 122x32 lcd, 122 x 32 lcd, lcd 122x32, lcd 122 x 32
