產品敘述

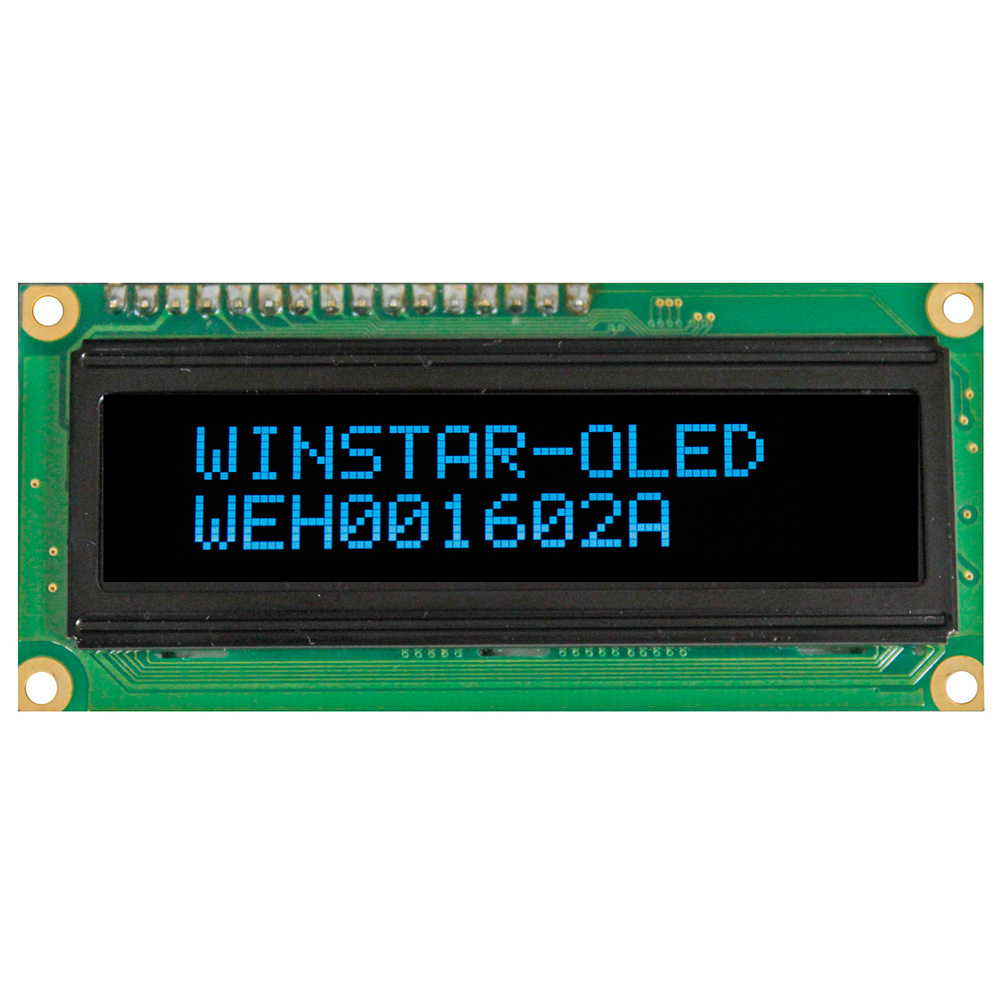

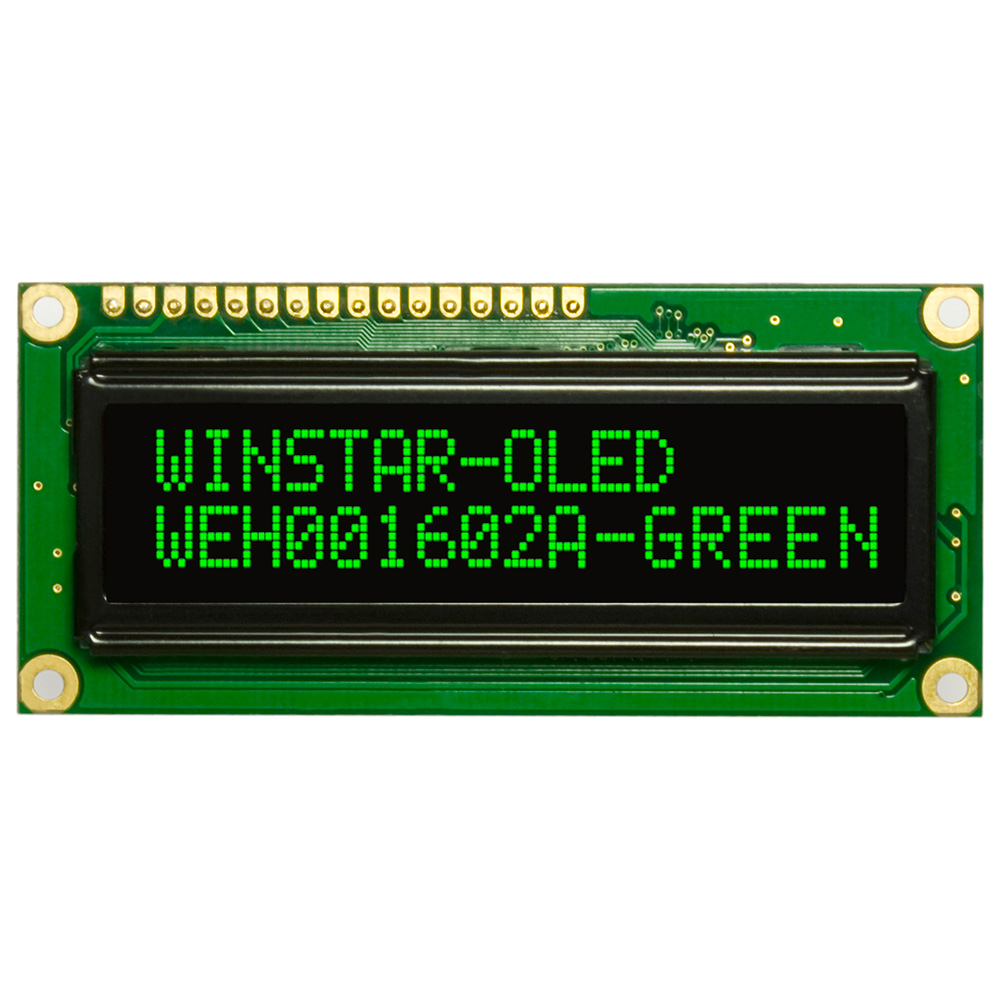

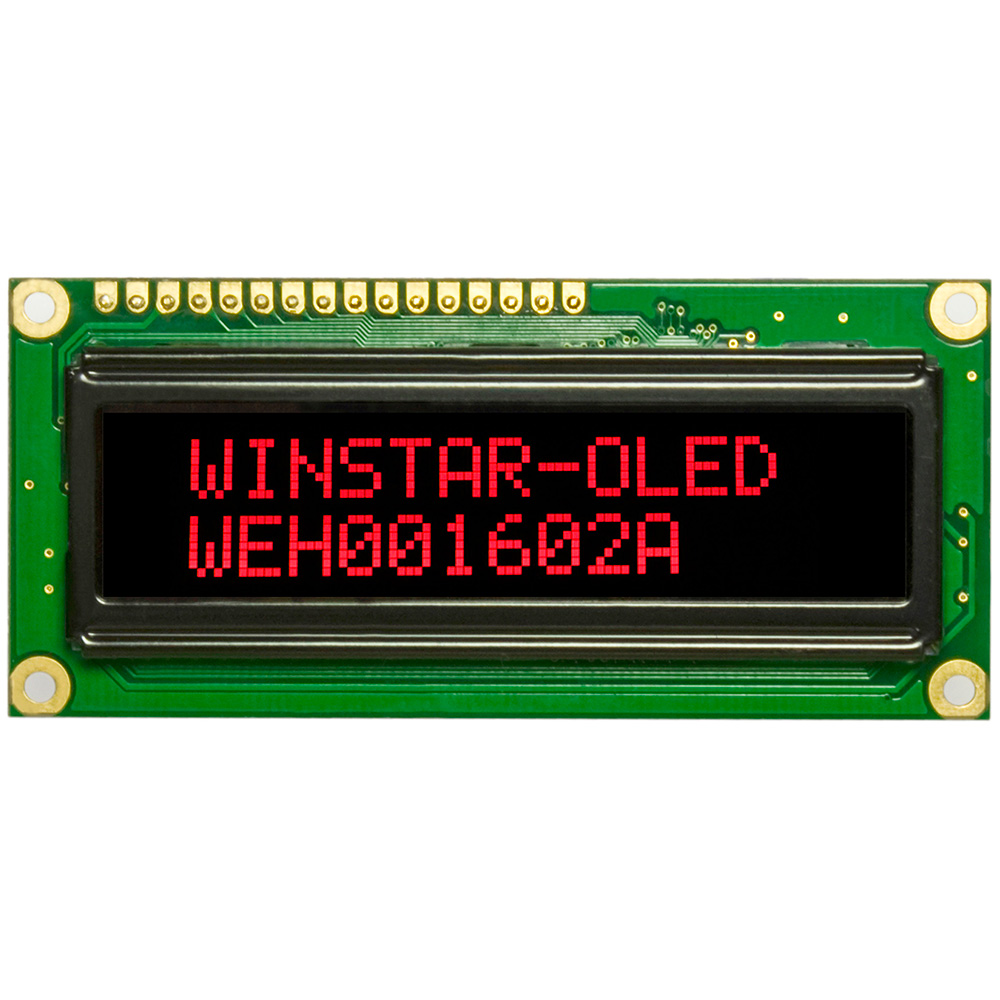

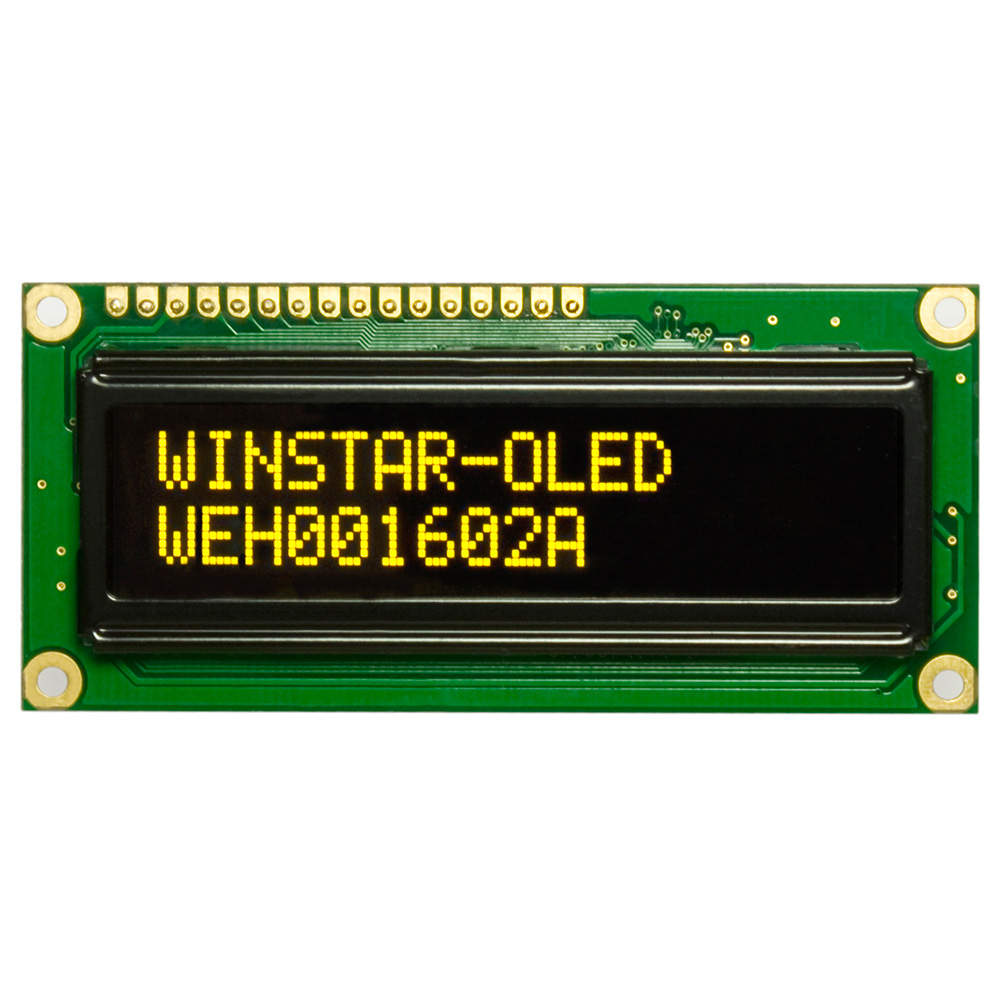

WEH001602A OLED模組的外觀尺寸, VA尺寸與模組出pins同華凌STN LCD標準品WH1602B,建議客戶可以使用WEH001602A OLED取代傳統LCD模組,將產品升級為OLED顯示器。此模組內建華凌研發的 WS0010-TX Controller IC,內建4種字庫English/Japanese, West European, Scandinavian European, and Cyrillic (Russian)。
- 超快反應速度 — +25 ℃ -只需 10 μsec
- 超廣視角 — 可達+/-175度
- 輕薄 — 無需背光,自發光
- 超高亮度
- 高對比 — 10,000:1 以上
- 超廣溫 — 負40 ℃ ~ 正 80 ℃
- 低耗電流 — 減少CO2 排放量
可選零配件:

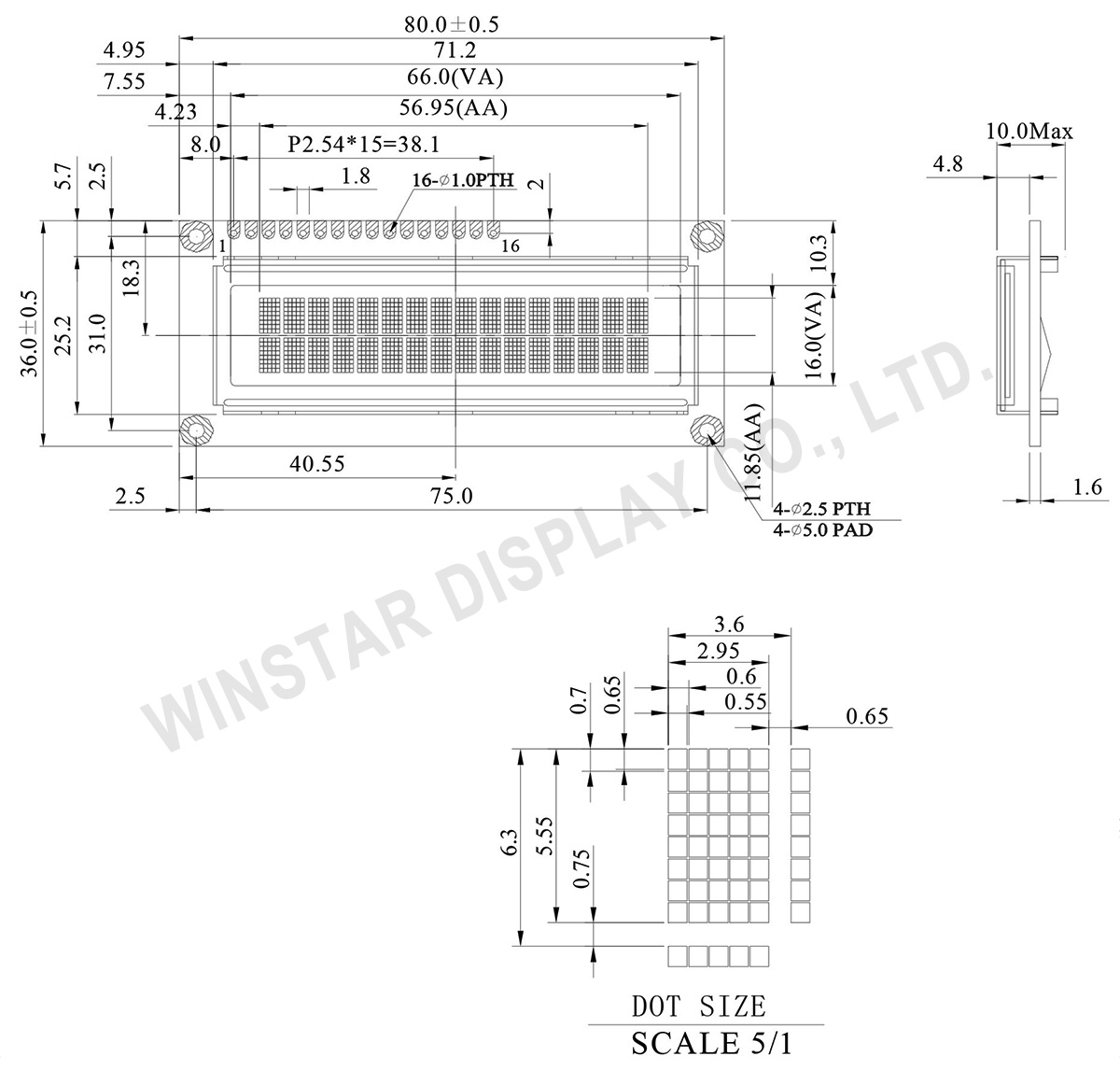

規格圖
Data source ref: WEH001602AWPP5N00100
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
---|---|---|---|
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | NC | - | |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bit 0 |
8 | DB1 | H/L | Data bit 1 |
9 | DB2 | H/L | Data bit 2 |
10 | DB3 | H/L | Data bit 3 |
11 | DB4 | H/L | Data bit 4 |
12 | DB5 | H/L | Data bit 5 |
13 | DB6 | H/L | Data bit 6 |
14 | DB7 | H/L | Data bit 7 |
15 | NC | - | |
16 | NC | - |
規格說明
項目 | 尺寸 | 單位 |
---|---|---|
字元數 | 16 字 × 2 行 | - |
模組尺寸 | 80.0 × 36.0 × 10.0(MAX) | mm |
檢視區域 | 66.0 × 16.0 | mm |
有效區域 | 56.95 × 11.85 | mm |
點大小 | 0.55 × 0.65 | mm |
點間距 | 0.60 × 0.70 | mm |
字元尺寸 | 2.95 × 5.55 | mm |
字元間距 | 3.6 × 6.3 | mm |
面板類型 | OLED , 單色 | |
Duty | 1/16 | |
IC | WS0010-TX | |
介面 | 6800, 可選 8080, SPI | |
對角線尺寸 | 2.29 吋 |
最大絕對額定值
項目 | 符號 | 最小值 | 最大值 | 單位 |
---|---|---|---|---|
工作溫度 | TOP | -40 | +80 | °C |
儲存溫度 | TST | -40 | +85 | °C |
邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
DC 電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
邏輯電源電壓 | VDD-VSS | - | 4.8 | 5.0 | 5.3 | V |
輸入高電壓 | VIH | - | 0.8xVDD | - | VDD | V |
輸入低電壓 | VIL | - | GND | - | 0.2xVDD | V |
輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | - | VDD | V |
輸出低電壓 | VOL | IOL=0.5mA | GND | - | 0.2xVDD | V |
50%顯示畫面耗電流 | IDD | VDD=5V | 30 | 31 | 46.5 | mA |
可選零配件:
項目 | 料號 | 材質 | 規格 | 圖片 | 圖面 |
---|---|---|---|---|---|
螺絲 | OT31XXXXXXXXXXXX0052 | 304不鏽鋼 | 驅動類型: Phillips 螺紋: M2 長度: 5mm |
||

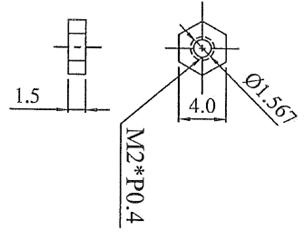

螺帽 | OT31XXXXXXXXXXXX0017 | 不鏽鋼 | M2 x 1.5mm | ||

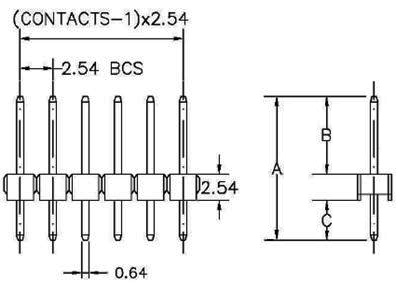

PIN | PN163A06003011XXXX02 | 銅 / PBT塑料 | 16P: B=6mm, C=3mm |
||

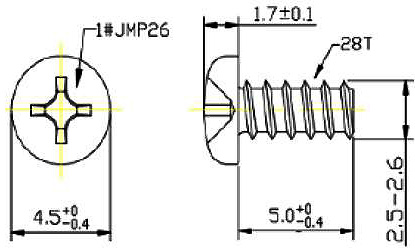

自攻螺絲 | OT31XXXXXXXXXXXX0047 | AISI1018 結構用碳鋼 |
HS 2.6*5 |
Search Keyword: 16x2 oled, oled 16x2
