產品敘述

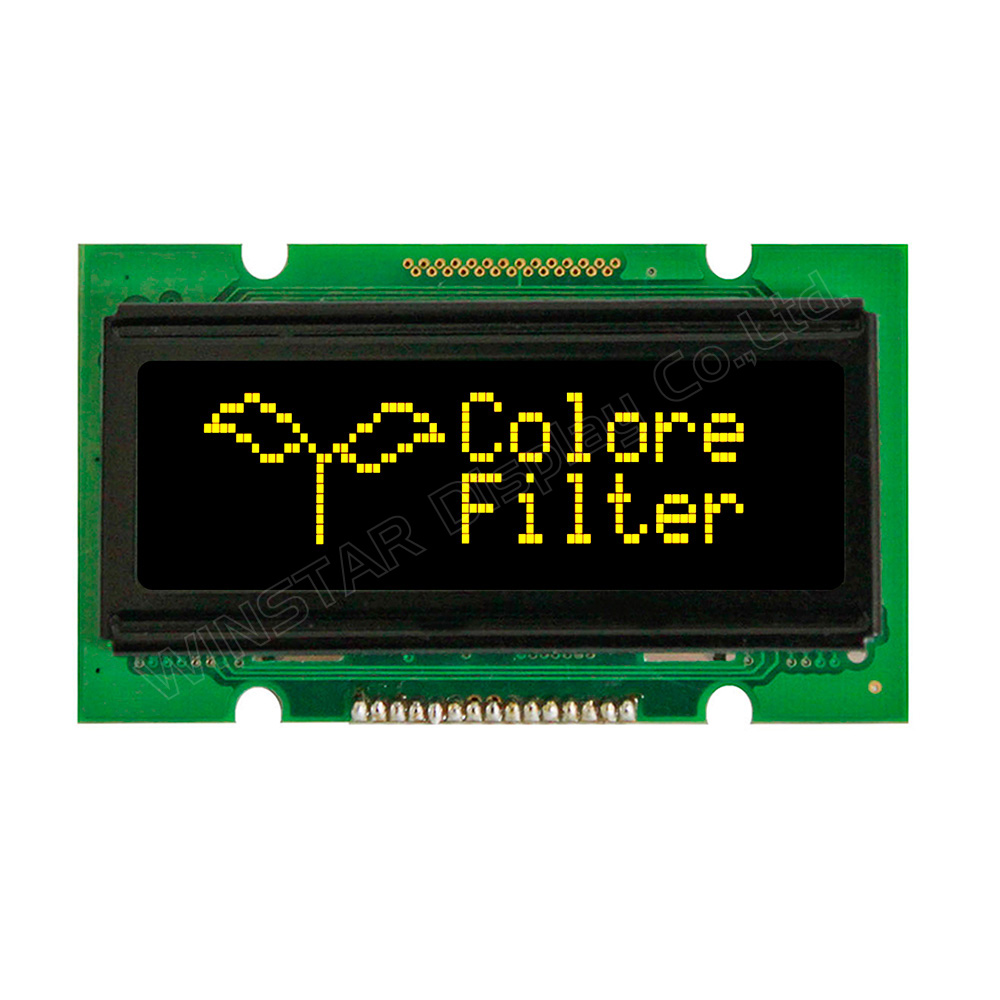

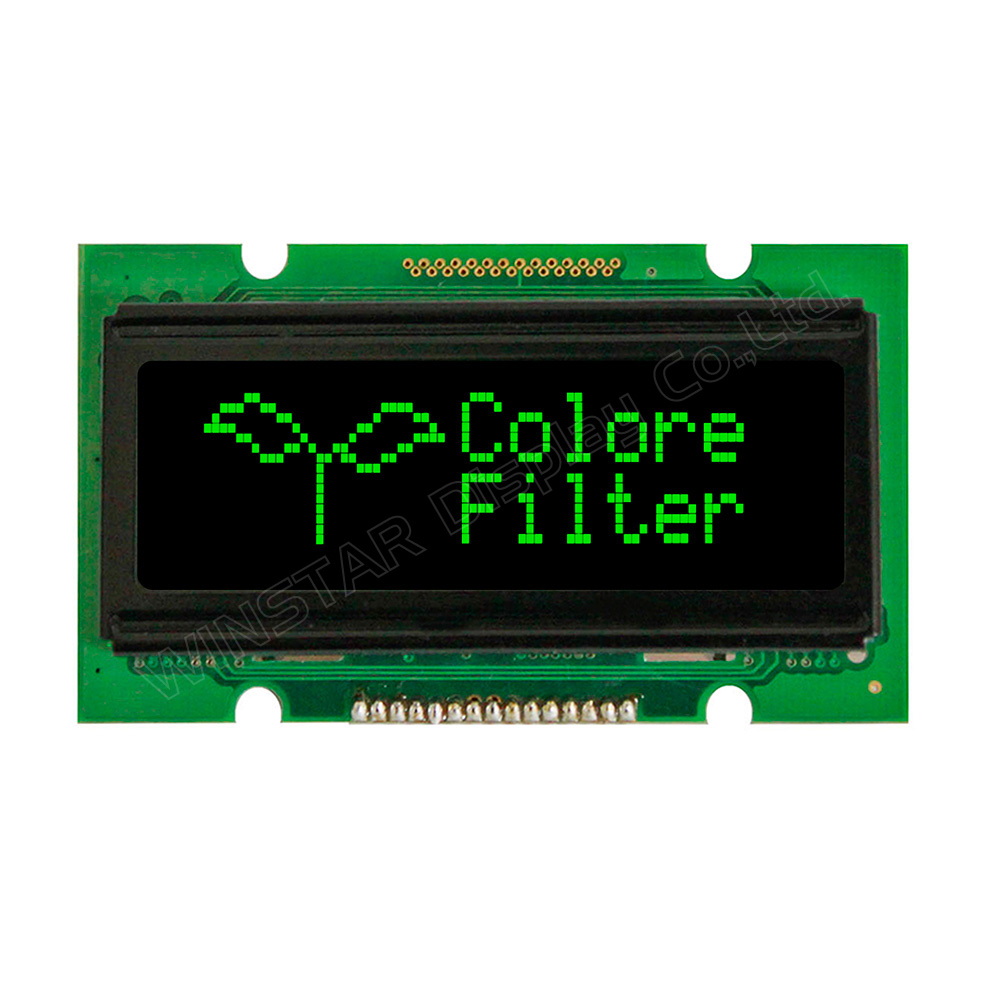

如果您正在找尋更輕薄、更高對比度、超寬廣視角和低電流功耗的小型繪圖型OLED模組，WEG007616A COB結構 76x16 pixels的 OLED顯示器是您非常好的選擇，對角尺寸僅1.7吋。WEG007616A外觀尺寸與出pin同華凌STN標準品WH1202A均為55.70 x 32.00 mm、可視區尺寸為 46.00 x 14.50 mm、點陣為76 x 16 dots。此OLED模組內建華凌研發的WS0010-TX, 此型號為WEH1202A的對應繪圖型，此OLED模組預設介面為6800亦可選擇搭配8080或SPI的介面。

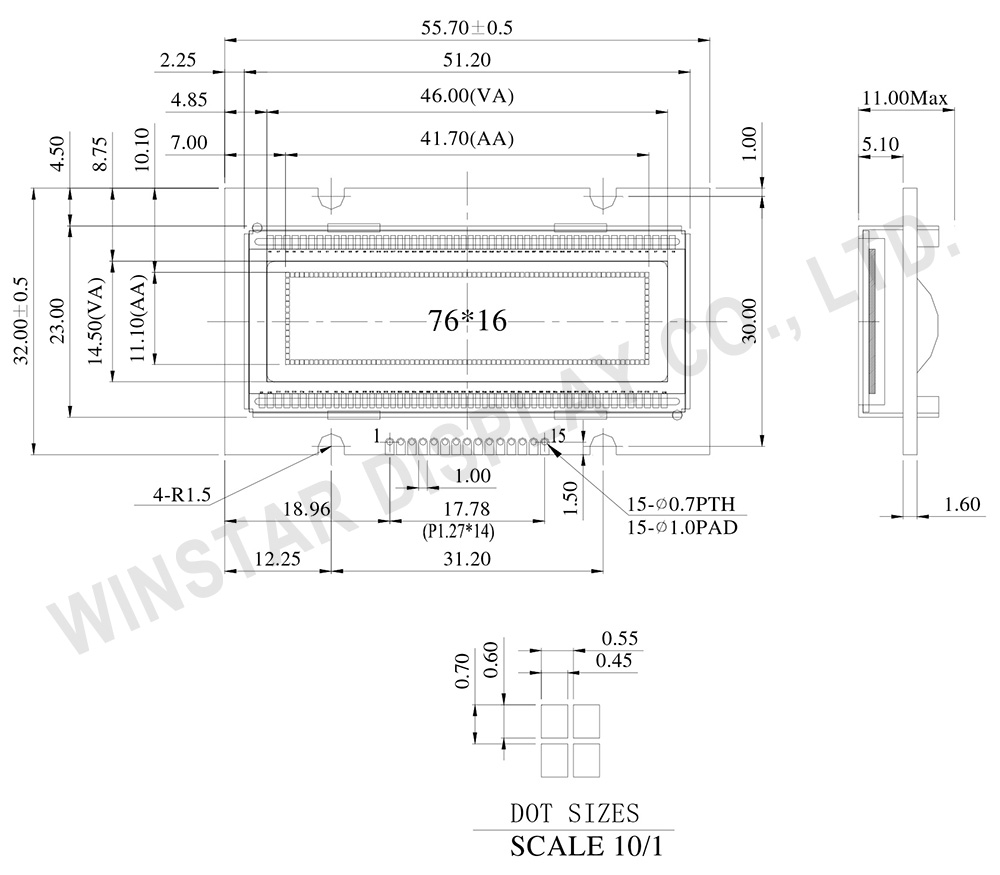

規格圖
Data source ref: WEG007616ALPP5N00100
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － |
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 點陣(解析度) | 76 x 16 Dots | － |
| 模組尺寸 | 55.7 x 32.0 x 11.0(MAX) | mm |
| 檢視區域 | 46.0 x 14.5 | mm |
| 有效區域 | 41.7 x 11.1 | mm |
| 點大小 | 0.45 x 0.60 | mm |
| 點間距 | 0.55 x 0.70 | mm |
| 面板類型 | OLED , 單色 | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 6800, 可選 8080, SPI | |
| 尺寸 | 1.7 吋 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
DC 電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 38 | 57 | mA |
