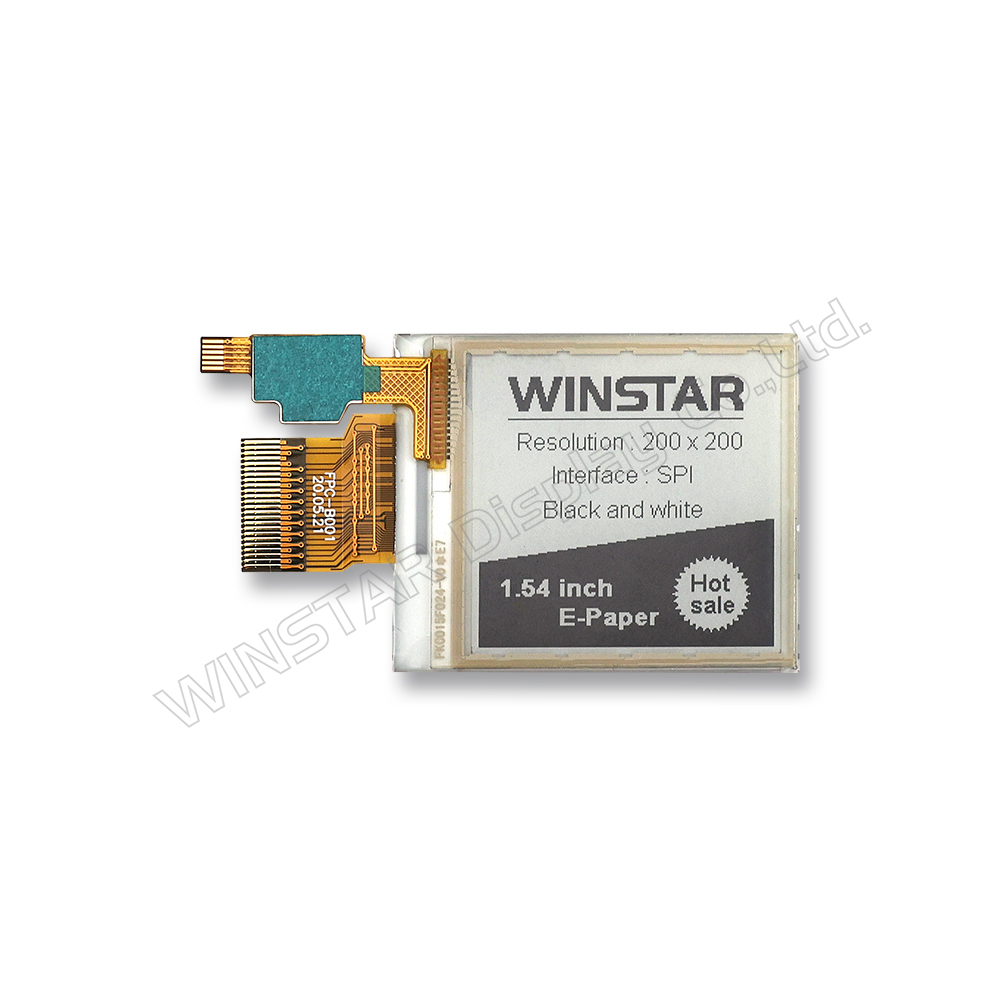

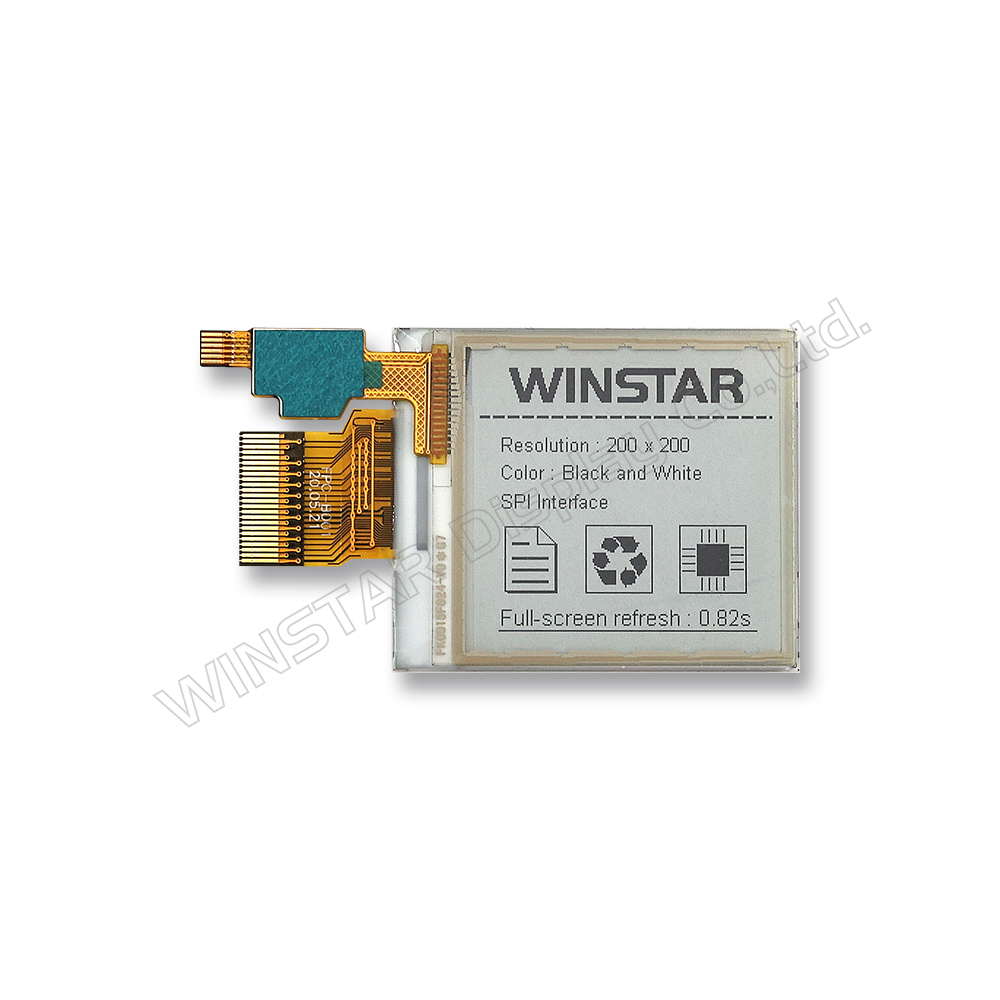

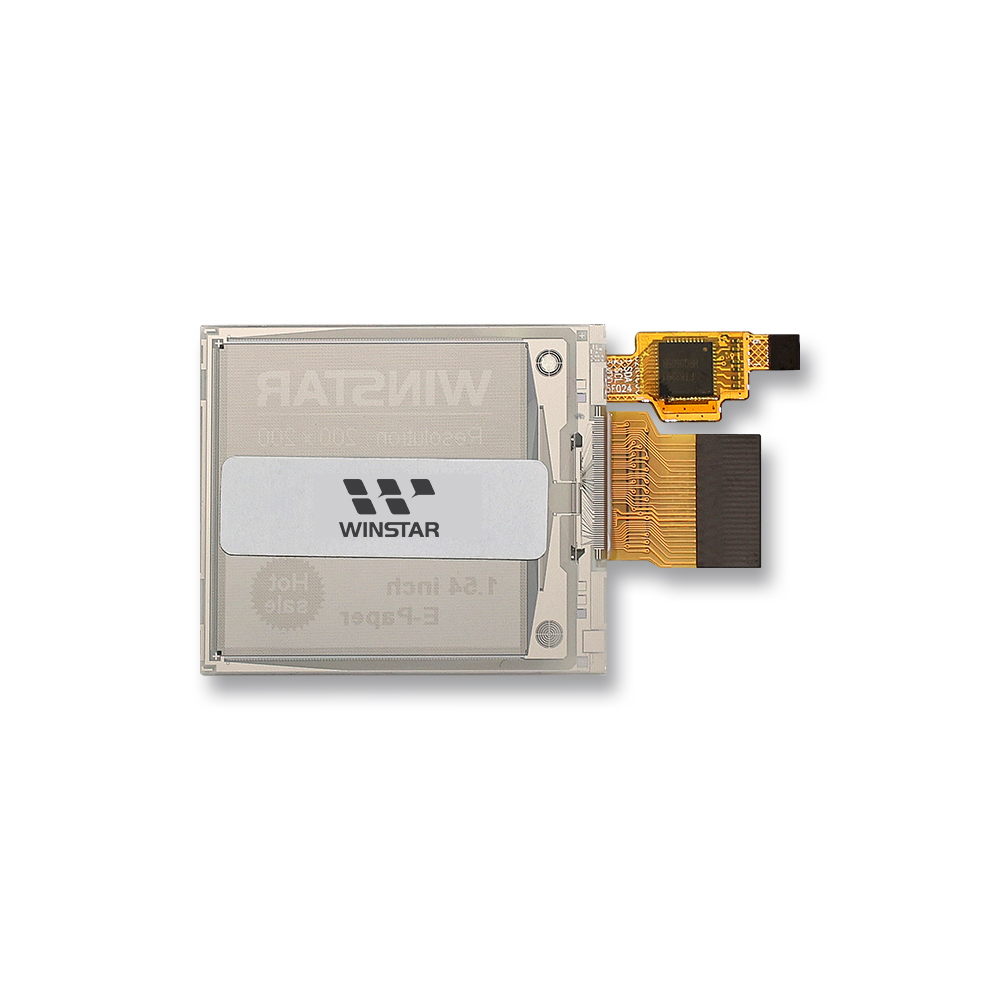

1.54吋 200x200 電子紙顯示器，配備電容式觸控
型號 WAA0154A2ABA4NXXX000
►尺寸: 1.54吋
►解析度: 200x200 dots
►介面: MCU / SPI
►觸控面板: 電容式觸控面板
►顯示器可以刷新黑白電子紙顯示。
►前光 : 無
產品敘述
WAA0154A2AAA4NXXX000 是一款帶電容觸控面板(FT6336U)的電子紙顯示器(EPD)。此型號顯示器的 1.54 吋有效顯示區域包含 200 x 200 像素，並提供 1-bit 黑白顯示，具有完整的顯示功能。內建整合電路包含閘緩衝區、源緩衝器、介面、時序控制邏輯、振盪器、DC-DC 轉換器、SRAM、LUT、VCOM 以及邊框，每個面板均附帶這些組件。
特色
- 高對比度
- 高反射率
- 超寬視角
- 超低功耗
- 純反射模式
- 雙穩態顯示
- 商用溫度範圍
- 支援橫向與縱向模式
- 防眩光硬質塗層前表面
- 低功耗睡眠模式
- 內建顯示RAM
- 支援串行外設介面(SPI)
- 內建振盪器
- 內建升壓器和穩壓器，用於生成 VCOM、門和源驅動電壓
- I2C 信號主接口，用於讀取外部溫度傳感器
- 可提供 300µm 厚度的 COG 包裝 IC
- 觸控面板工作電壓：3.3V

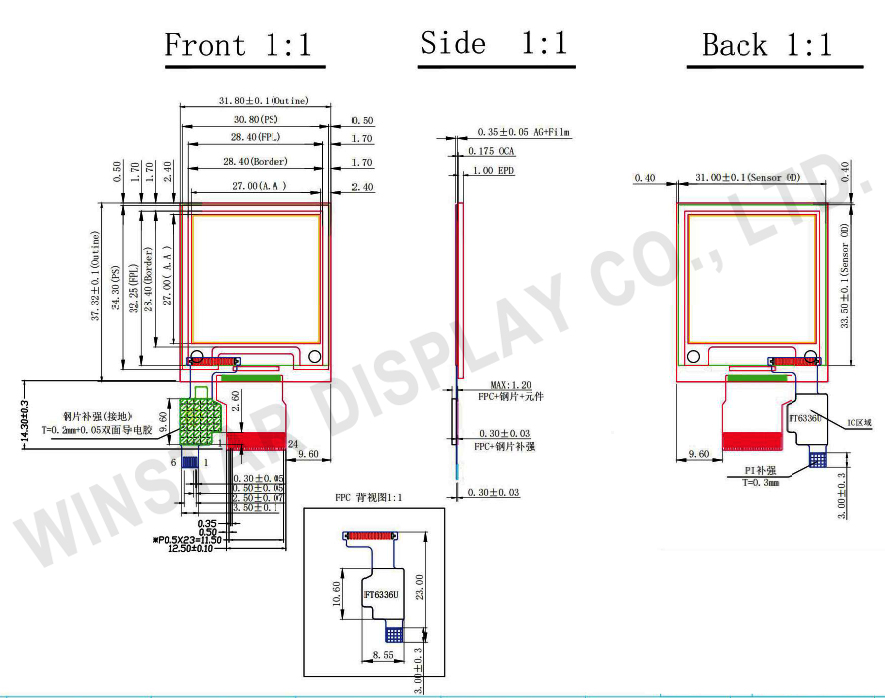

規格圖
產品規格
規格說明
| 參數 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 1.54 | 吋 |
| 解析度 | 200(H)×200(V) | 像素 |
| 有效區域 | 27.0(H)×27.0(V) | mm |
| 像素間距 | 0.14×0.14 | mm |
| 像素配置 | Square | |
| 外型尺寸 | 31.80(H)×37.32 (V) ×1.62(D) | mm |
| 模組重量 | 3.15±0.5 | g |
電氣特性
最大絕對額定值
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 邏輯供電電壓 | VCI | -0.5 to +4.0 | V |
| 邏輯輸入電壓 | VIN | -0.5 to VCI +0.5 | V |
| 邏輯輸出電壓 | VOUT | -0.5 to VCI +0.5 | V |
| 工作溫度範圍 | TOPR | 0 to +50 | ºC |
| 儲存溫度範圍 | TSTG | -25 to+70 | ºC |
| 最佳儲存濕度 | HSTGo | 55±10 | %RH |
Pin功能定義
輸入/輸出Pin分配
| No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current Sense Input for the Control Loop |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive Source driving voltage(Red) |
| 6 | TSCL | O | I2C Interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C Interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Interface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low. |
| 11 | D/C# | I | Data /Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Supply for interface logic pins It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
