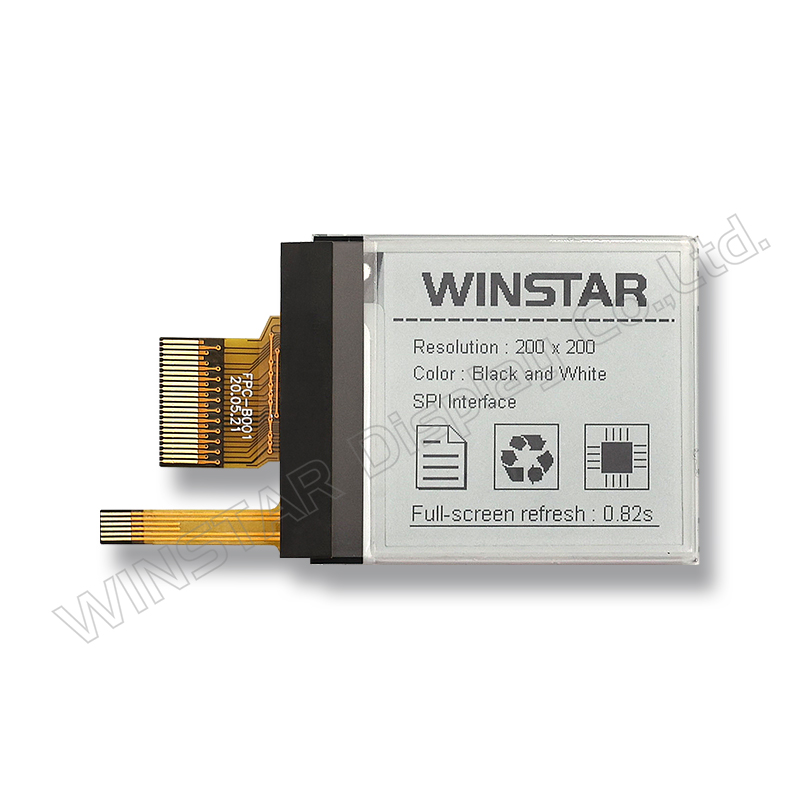

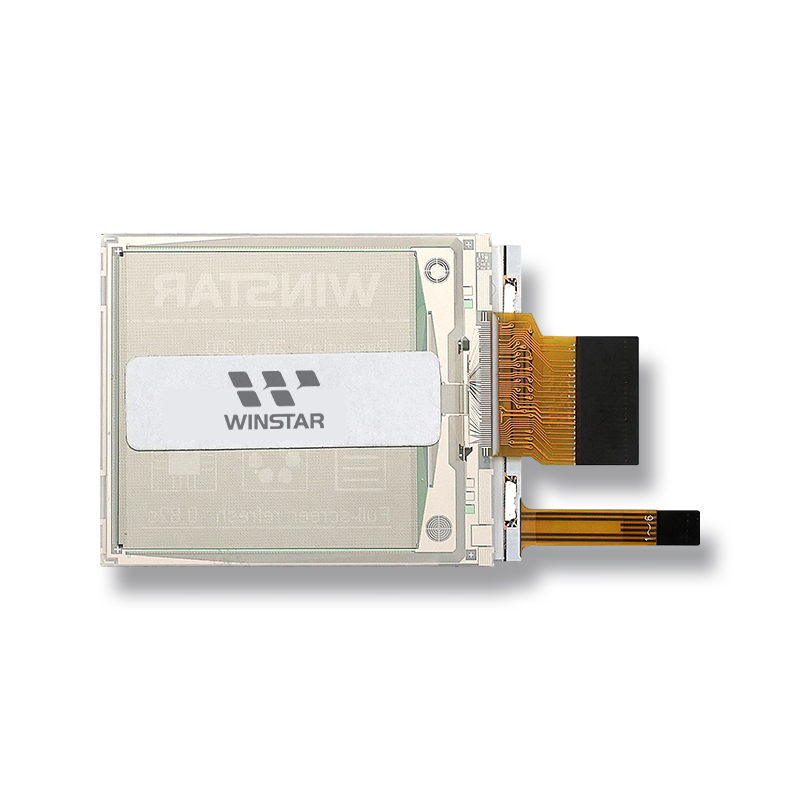

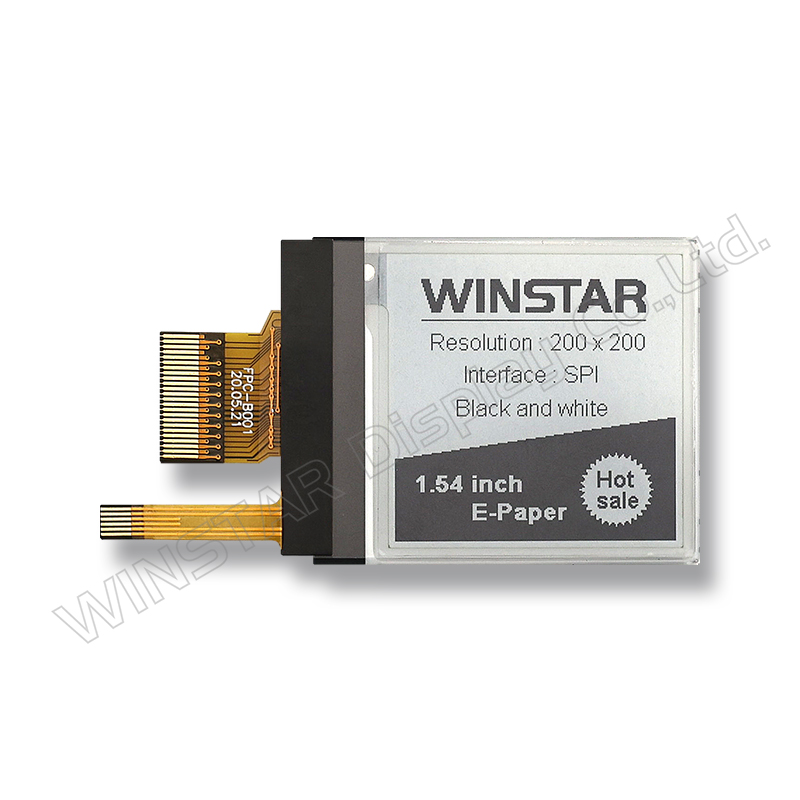

1.54吋 200x200 電子紙顯示器，帶前光
型號 WAA0154A2AAA4NXXX000
►尺寸: 1.54吋
►解析度: 200x200 dots
►介面: MCU / SPI
►觸控面板: 無觸控面板
►顯示器可以刷新黑白電子紙顯示。

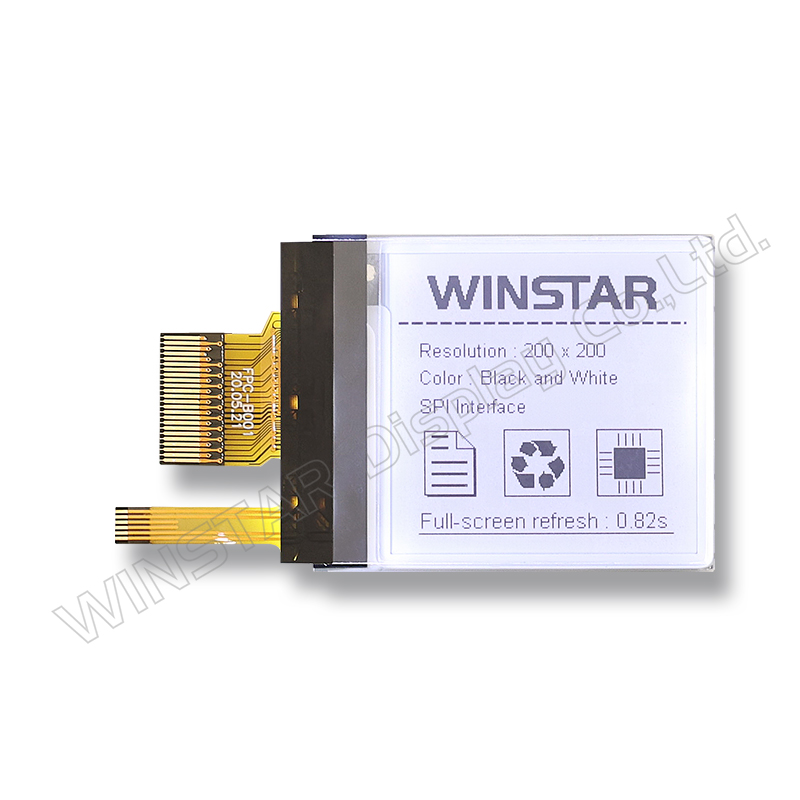

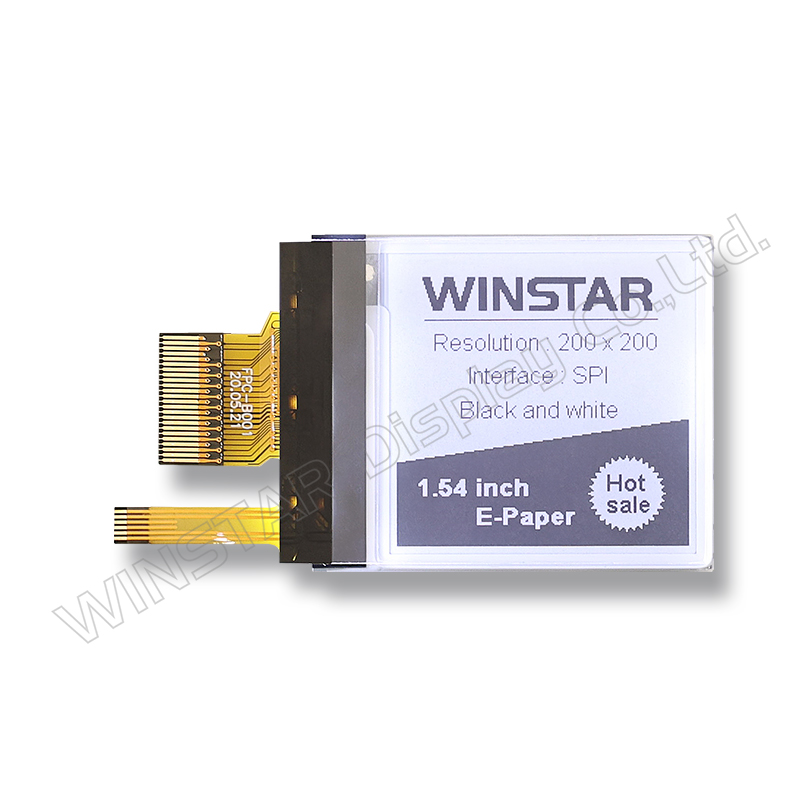

►前光 : 有
產品敘述
WAA0154A2AAA4NXXX000 是一款搭載前光板的電子紙顯示器（EPD）。1.54 吋有效顯示區域擁有 200 x 200 像素，支援 1-bit 黑白顯示並具備完整的顯示功能。作為一款可靠的 1.54 吋電子紙模組，其在各種光線條件下都提供卓越的可讀性，非常適合需要低功耗和寬視角的應用。本款 1.54 吋電子紙顯示器整合了 gate buffer、source buffer、介面、時序控制邏輯、振盪器、DC-DC 轉換器、SRAM、LUT、VCOM 及每片面板的邊框設計。
產品特點
- 高對比度
- 高反射率
- 超廣視角
- 超低功耗
- 純反射模式
- 雙穩態
- 商用溫度範圍
- 支援橫屏與直屏模式
- 防眩光硬式塗層前表面
- 低電流睡眠模式
- 片上顯示 RAM
- 支援 SPI（串列週邊介面）
- 片上振盪器
- 片上升壓器及調節器控制，用於產生 VCOM、Gate 與 Source 驅動電壓
- I2C 主介面，用於讀取外部溫度感測器
- 前光板搭載 3 顆串聯 LED
- COG 封裝，IC 厚度為 300µm
輕薄的尺寸及超低功耗特性，使得 1.54 吋電子紙顯示器 非常適合用於電子貨架標籤（ESL）、穿戴式裝置、智慧標籤、工業指示器以及物聯網應用。

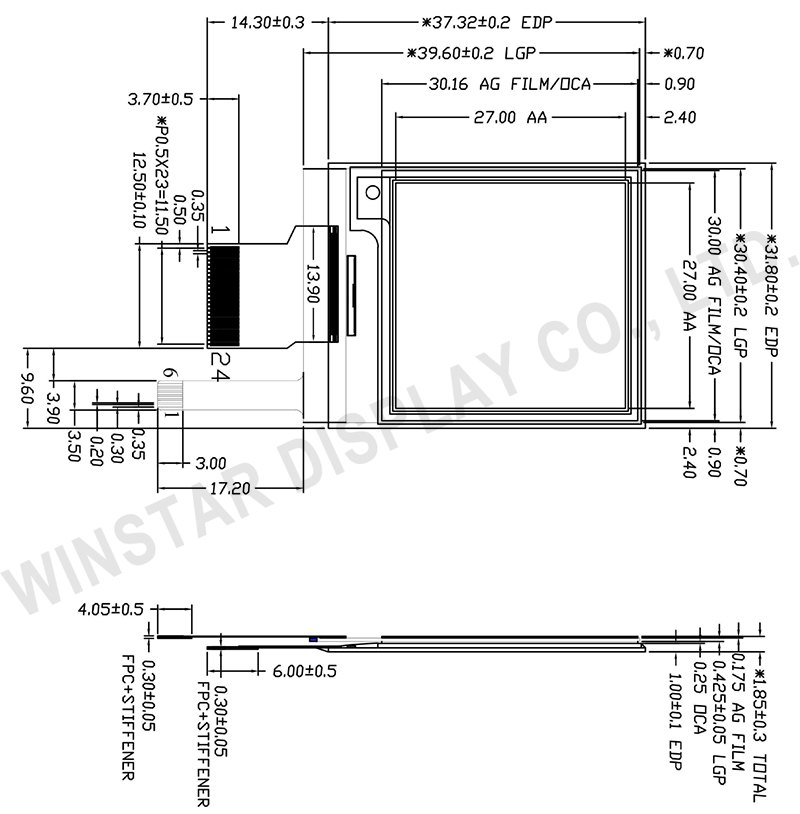

規格圖
產品規格
規格說明
| 參數 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 1.54 | 吋 |
| 解析度 | 200(H)×200(V) | 像素 |
| 有效區域 | 27.0(H)×27.0(V) | mm |
| 像素間距 | 0.14×0.14 | mm |
| 像素配置 | Square | |
| 外型尺寸 | 31.80(H)×37.32 (V) ×1.85(D) | mm |
| 模組重量 | 3.15±0.5 | g |
電氣特性
最大絕對額定值
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 邏輯供電電壓 | VCI | -0.5 to +4.0 | V |
| 邏輯輸入電壓 | VIN | -0.5 to VCI +0.5 | V |
| 邏輯輸出電壓 | VOUT | -0.5 to VCI +0.5 | V |
| 工作溫度範圍 | TOPR | 0 to +50 | ºC |
| 儲存溫度範圍 | TSTG | -25 to+70 | ºC |
| 最佳儲存濕度 | HSTGo | 55±10 | %RH |
Pin功能定義
輸入/輸出Pin分配
| No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current Sense Input for the Control Loop |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive Source driving voltage(Red) |
| 6 | TSCL | O | I2C Interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C Interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Interface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low. |
| 11 | D/C# | I | Data /Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Supply for interface logic pins It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
