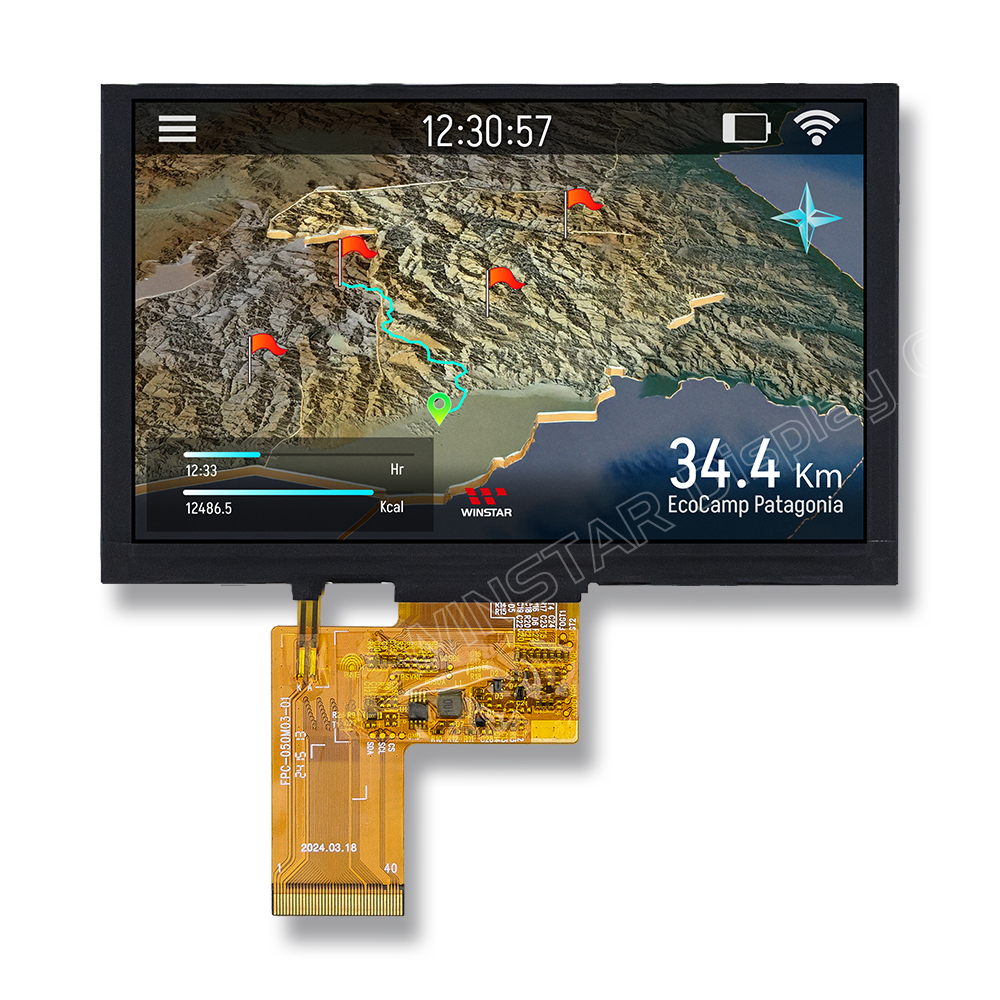

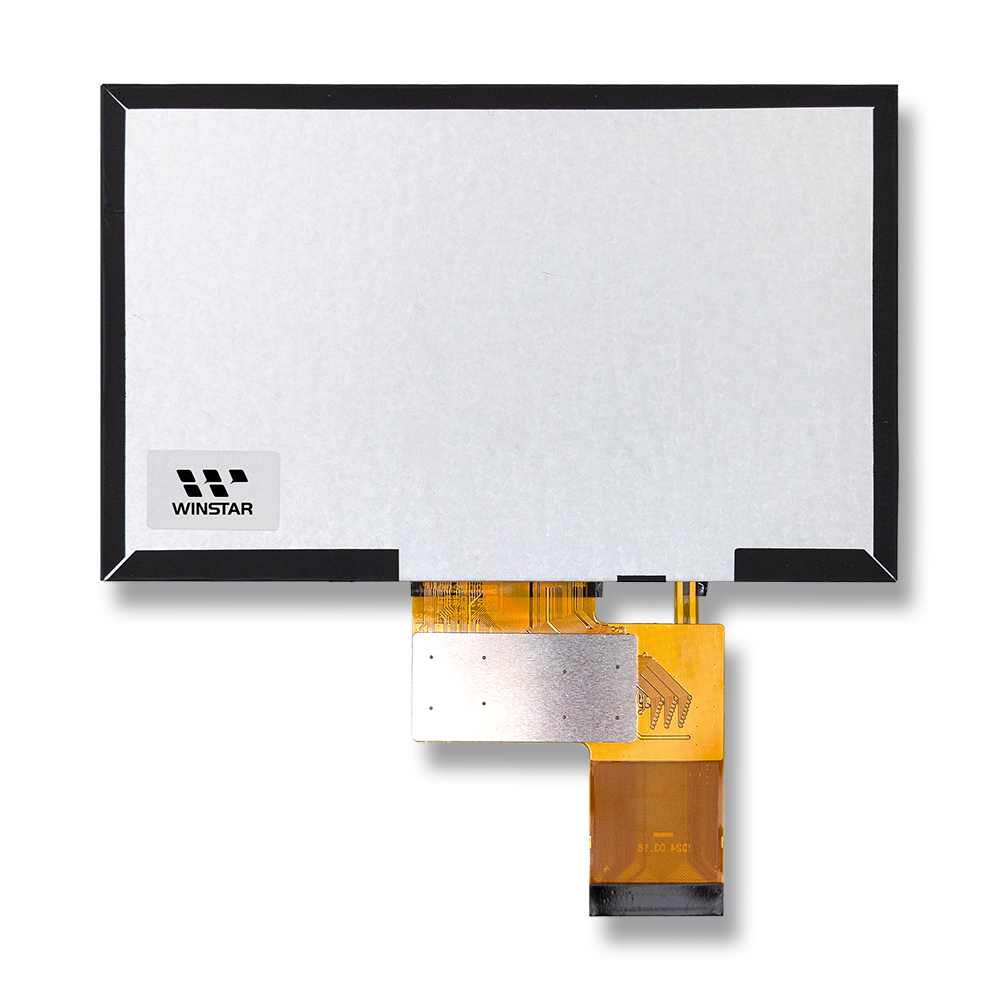

5 吋半透半反式彩色 TFT 顯示器模組
型號 WFN0500A2T08ADNN000
►尺寸: 5吋
►解析度: 800x480 dots
►視角: IPS
►介面: RGB
►驅動IC：JD9165
►控制板: 無
►亮度(cd/m²): 200
►鐵框螺絲孔: 無
►觸控面板: 無
產品敘述
WFN0500A2T08ADNN000 是一款 5 吋的 半透半反式彩色 TFT 顯示模組，具備 IPS 廣視角特性，能在強光下保持清晰可讀，提供優異的戶外顯示效果。此款模組非常適用於 戶外工業裝置、車用 GPS 顯示器及其他在嚴苛環境下使用的 攜帶型設備。
本模組採用 RGB 介面，內建 JD9165 驅動 IC，可輕鬆整合於空間受限的系統中。半透半反顯示技術可在節省功耗的同時維持良好可視性，是適合用於小型高效 HMI 設計的理想選擇。
產品特色：
- 5 吋半透半反式 IPS TFT，解析度 800x480
- 同時具備穿透與反射模式的寬視角
- 穿透模式：60/60/60/50（上/下/左/右）
- 反射模式：70/60/70/60（上/下/左/右）
- 亮度：200 cd/m²，提升戶外可視性
- LED 背光壽命達 25,000 小時
- 工作溫度範圍：-30°C 至 +85°C
憑藉其戶外可讀性、省電特性與堅固規格，WFN0500A2T08ADNN000 是工程師在開發戶外或車載 HMI 系統時的理想選擇。

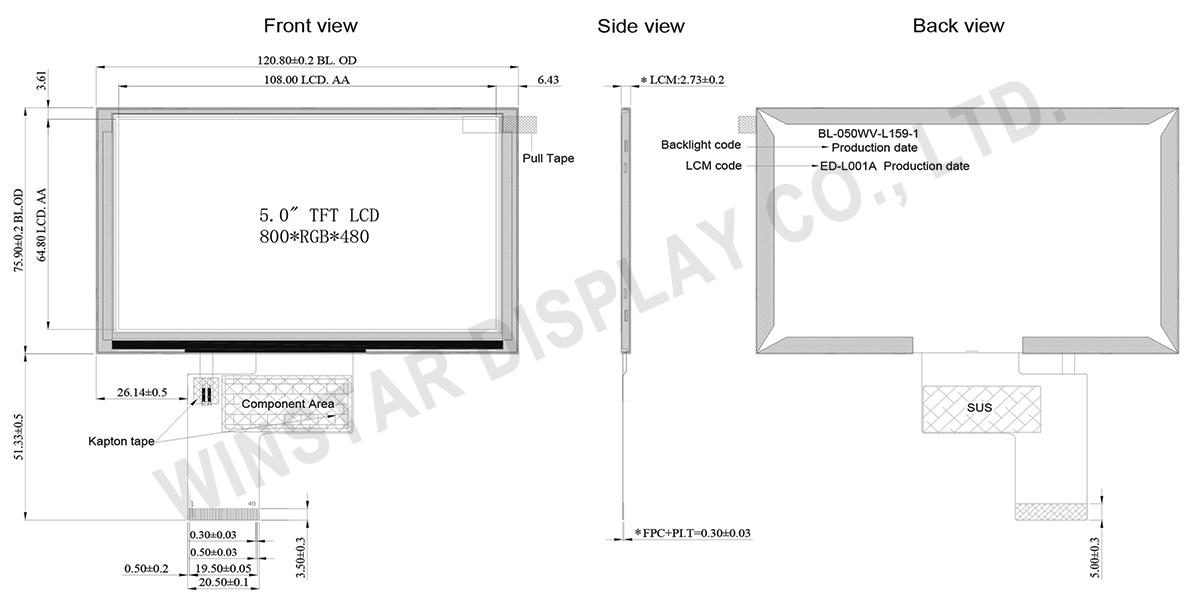

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸 (對角線) | 5.0 | 吋 |
| 解析度 | 800 × RGB × 480 (TFT) | dots |
| 模組尺寸 | 120.8 × 75.9 × 2.73 | mm |
| 有效區域 | 108.0 × 64.8 | mm |
| 像素間距 | 0.135 × 0.135 | mm |
| LCD類型 | TFT全透 | |
| 視角 | Trans： Typ. 60/60/60/50(U/D/L/R) Ref： Typ. 70/60/70/60(U/D/L/R) |
|
| TFT驅動IC | JD9165 | |
| TFT介面 | RGB 24bits | |
| 背光類型 | LED ,平常白 | |
| 觸控面板 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +85 | ℃ |
| 儲存溫度 | TST | -30 | － | +85 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V |
| 電源電流 | IDD | - | 30 | - | mA |
| 邏輯輸入高電壓 | VIH | 0.7VDD | - | VDD | V |
| 邏輯輸入低電壓 | VIL | 0 | - | 0.3VDD | V |
| 面板功耗 | PVDD | - | 0.099 | - | W |
| 模組功耗 | PLCM | - | 1.719 | - | W |
LED 驅動條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 90 | - | mA |
| LED電壓 | VLED+ | 16.8 | 18 | 19.2 | V |
| 背光耗電量 | PLED | - | 1.62 | - | W |
| LED使用壽命 | - | 25,000 | - | - | Hr |
Pin功能定義
LCM PIN定義
| Pin No. | 符號 | I/O | 說明 |
|---|---|---|---|
| 1 | VLED- | P | Power supply for backlight cathode |
| 2 | VLED+ | P | Power supply for backlight anode |
| 3 | GND | P | Power Ground |
| 4 | VDD | P | Power supply to the internal logic power regulator( 3.3V) |
| 5-12 | R0-R7 | I | Red data input. |
| 13-20 | G0-G7 | I | Green data input. |
| 21-28 | B0-B7 | I | Blue data input. |
| 29 | GND | P | Power Ground |
| 30 | PCLK | I | Pixel clock input pin, Negative polarity |
| 31 | DISP | I | Standby mode. Normally pulled high. |
| 32 | HSYNC | I | Horizontal sync signal, Negative polarity |
| 33 | VSYNC | I | Vertical sync signal, Negative polarity |
| 34 | DE | I | Data input enable. Display access is enabled when DE is “H” |
| 35 | NC | - | Dummy |
| 36 | GND | P | Power Ground |
| 37 | NC | - | Dummy |
| 38 | NC | - | Dummy |
| 39 | NC | - | Dummy |
| 40 | NC | - | Dummy |
