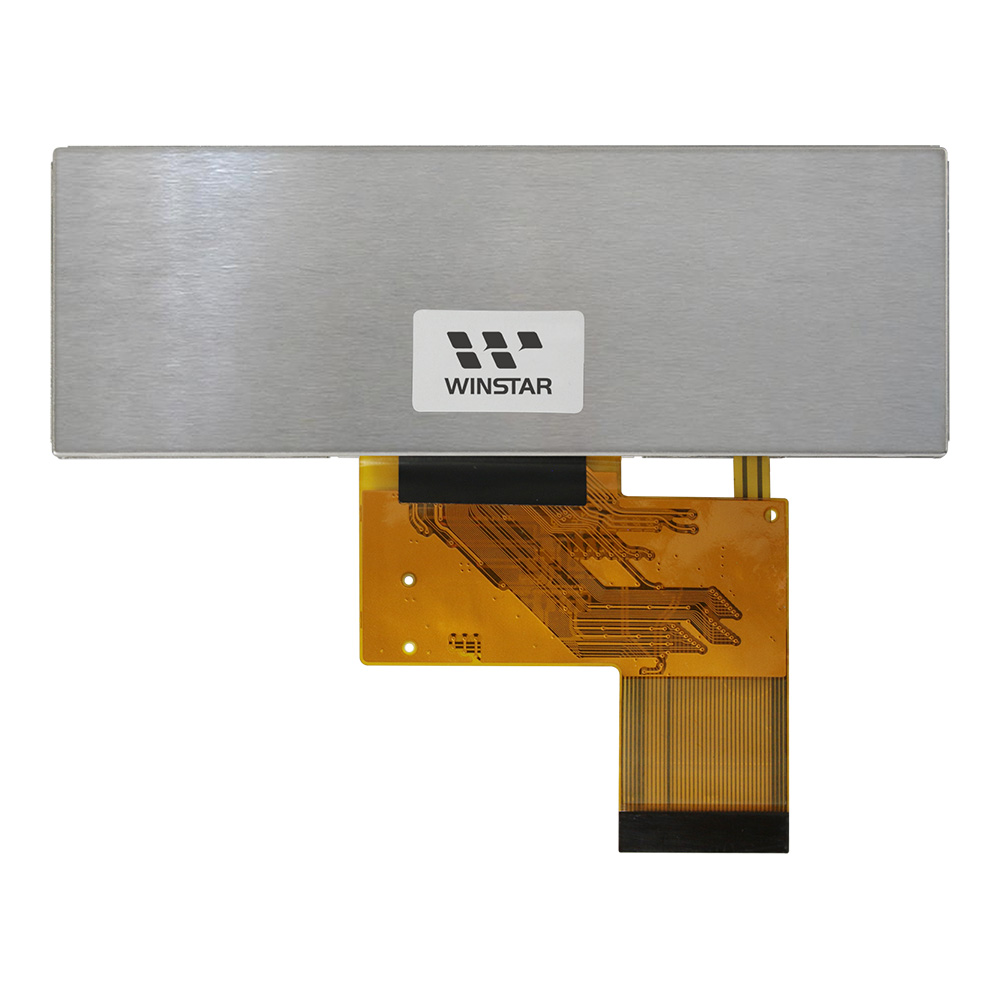

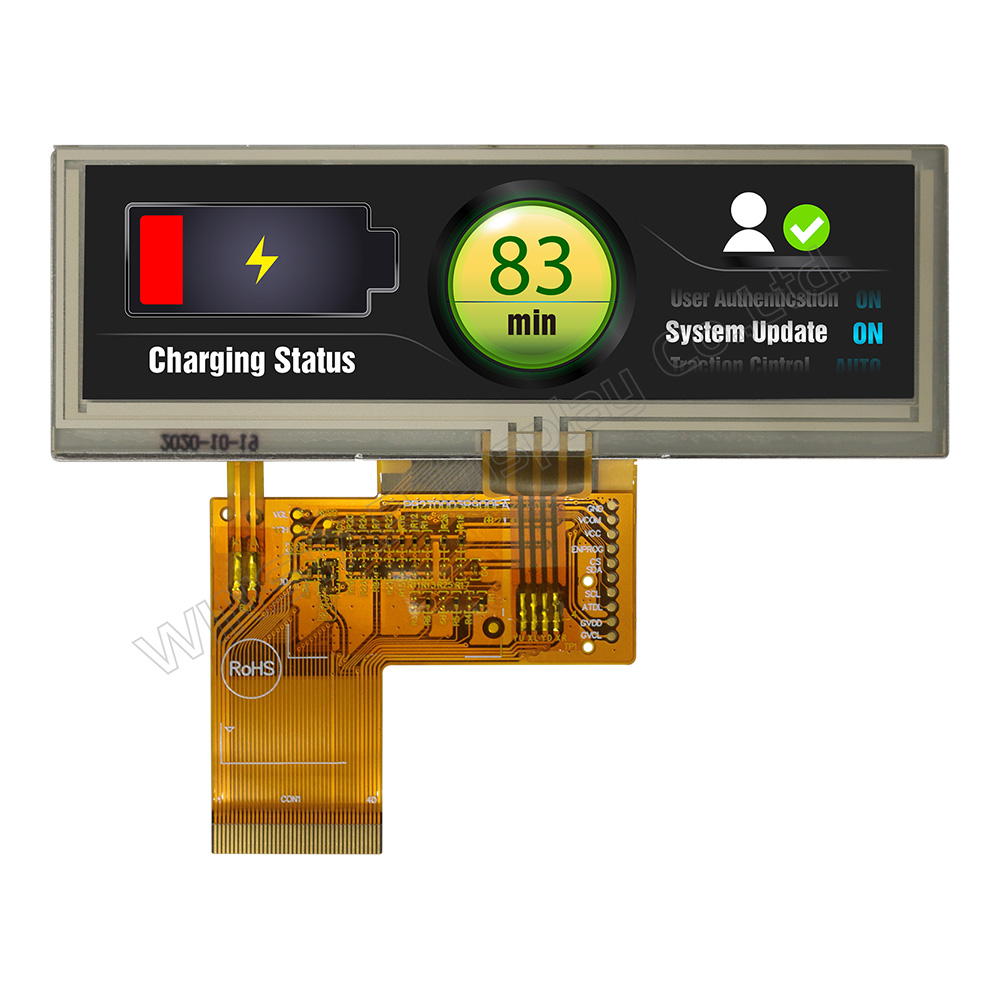

產品敘述
WF39ESWASDNT0 是一款高亮度 3.9 吋條形 IPS TFT-LCD 顯示器,搭載有電阻式觸摸屏,解析度為 480x128 像素。此模組內建SC7283驅動IC,支援24位元RGB介面。 WF39E 系列另有投射電容式觸控面板 (PCAP) 選項;請查看我們的 WF39ESWASDNG0 網頁了解更多產品資訊。
WF39ESWASDNT0採用IPS面板,具有廣視角-左:80 /右:80 /上:80 /下:80度(典型值),對比度800:1(典型值),高亮度700 nits(典型值),LCM的電源電壓為3V~3.6V。是寬溫TFT模組;可在-30℃~+85℃的溫度下工作;其儲存溫度範圍為-30℃~+85℃。
這款全景寬屏 3.9 吋 WF39E 條形 TFT-LCD 顯示器提供高質量彩色圖像。特別適用於服務器系統、音響系統、廣告顯示、汽車/航空/航海設備、安防設備、工業設備、戶外對講系統和控制面板、醫療設備和無人機控制。

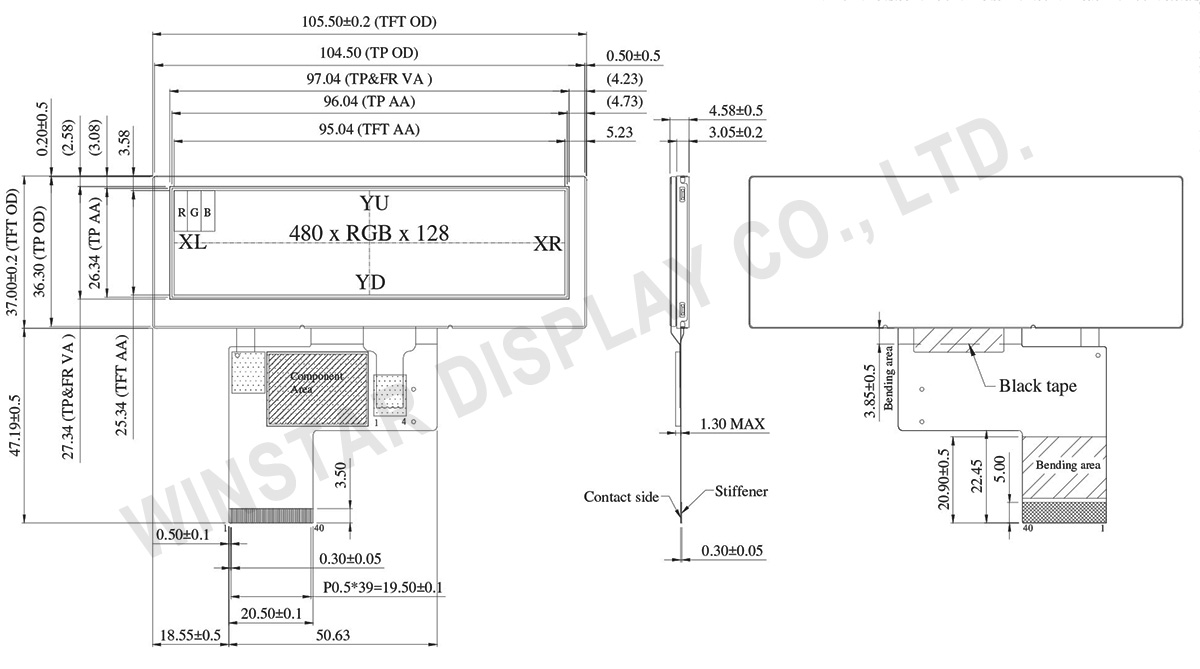

規格圖
產品規格
Pin功能定義
LCM PIN 定義
Pin |
符號 |
功能說明 |
1 |
VLED- |
Power for LED backlight cathode |
2 |
VLED+ |
Power for LED backlight anode |
3 |
GND |
Power ground |
4 |
VCC |
Power voltage |
5 |
R0 |
Red data |
6 |
R1 |
Red data |
7 |
R2 |
Red data |
8 |
R3 |
Red data |
9 |
R4 |
Red data |
10 |
R5 |
Red data |
11 |
R6 |
Red data |
12 |
R7 |
Red data |
13 |
G0 |
Green data |
14 |
G1 |
Green data |
15 |
G2 |
Green data |
16 |
G3 |
Green data |
17 |
G4 |
Green data |
18 |
G5 |
Green data |
19 |
G6 |
Green data |
20 |
G7 |
Green data |
21 |
B0 |
Blue data |
22 |
B1 |
Blue data |
23 |
B2 |
Blue data |
24 |
B3 |
Blue data |
25 |
B4 |
Blue data |
26 |
B5 |
Blue data |
27 |
B6 |
Blue data |
28 |
B7 |
Blue data |
29 |
GND |
Power ground |
30 |
DCLK |
Pixel clock input pin |
31 |
DISP |
DISP sets the display mode.
DISP |
功能說明 |
L |
Standby mode |
H |
Normal display mode |
|
32 |
HSYNC |
Horizontal sync signal, default is negative polarity. |
33 |
VSYNC |
Vertical sync signal, default is negative polarity. |
34 |
NC |
No connection |
35 |
NC |
No connection |
36 |
GND |
Power ground |
37 |
XR |
Right electrode |
38 |
YD |
Bottom electrode |
39 |
XL |
Left electrode |
40 |
YU |
Top electrode |
規格說明
項目 |
規格 |
單位 |
顯示尺寸(對角線) |
3.9 |
吋 |
點陣(解析度) |
480 x RGB x 128(TFT) |
dots |
模組尺寸 |
105.5(W) x 37.0(H) x 4.58(D) |
mm |
有效區域 |
95.04 x 25.34 |
mm |
點間距 |
0.198 x 0.198 |
mm |
LCD類型 |
TFT, 正常黑, 透射式 |
視角 |
80/80/80/80 |
長寬比 |
Bar Type |
驅動IC |
SC7283或相容IC |
介面 |
24-bit RGB |
背光類型 |
LED, 正常白 |
觸控面板類型 |
電阻式觸控面板 |
表面 |
防眩光(Anti-Glare) |
最大絕對額定值
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
工作溫度 |
TOP |
-30 |
- |
+85 |
℃ |
儲存溫度 |
TST |
-30 |
- |
+85 |
℃ |
電氣特性
作業條件
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
LCM供電電壓 |
VCC |
3.0 |
- |
3.6 |
V |
LCM供電電流 |
ICC |
- |
20 |
30 |
mA |
