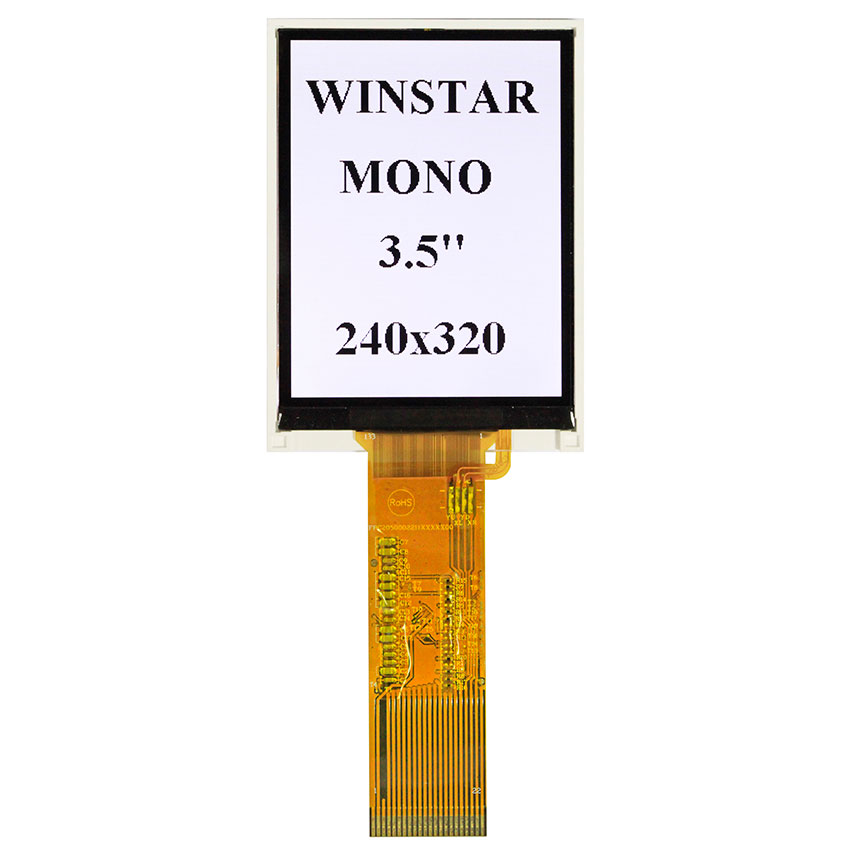

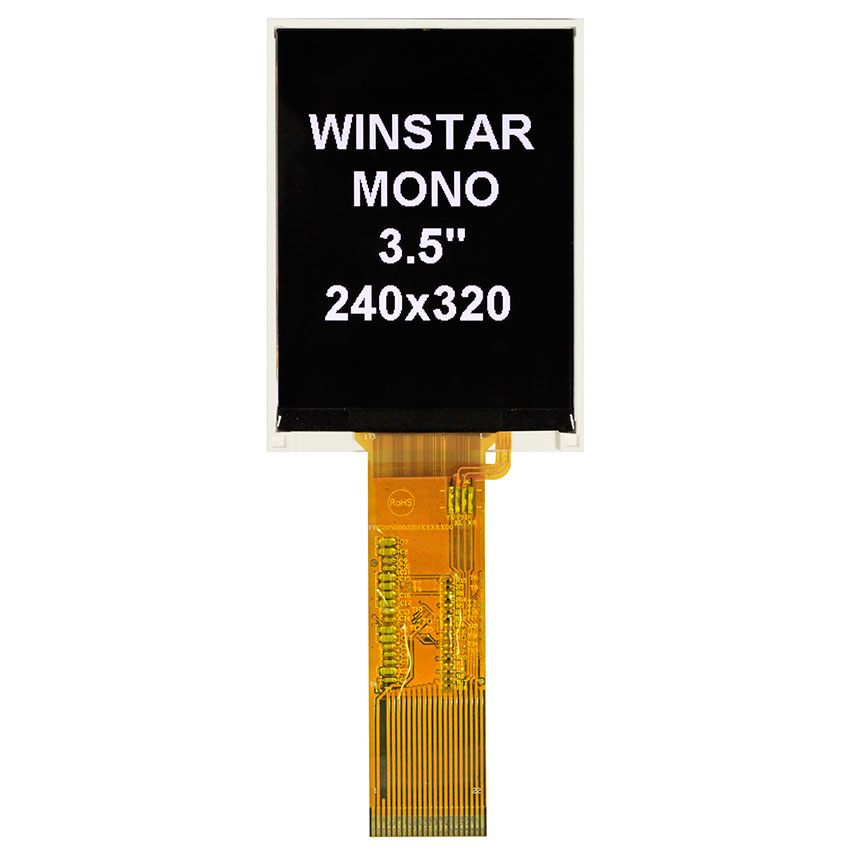

型號 WF35NTVAJDNN0
►單色TFT
►尺寸: 3.5吋
►解析度: 240×320 dots
►視角: 廣視角
►介面: MCU
►驅動IC: ST7511
►控制板: 無
►亮度(cd/m2): 500
►鐵框螺絲孔: 無
►觸控面板: 無
►工作溫度: -30~80℃ (廣溫 TFT LCD)
華凌光電WF35NTVAJDNN0 3.5吋廣溫Mono TFT,此款模組是TFT製程240x320單色顯示器,Mono TFT通常是使用TN positive 或是black VA LCD玻璃,雖然是單色顯示器模組,但是使用主動式TFT製程,對比度900:1。簡而言之,單色TFT模組比起傳統單色被動式STN LCD模組有更高的對比度、視角廣及更快的反應速度,顯示效果優於單色STN LCD。目前市場上對於產品應用需要深黑底白色字體顯示效果的顯示器多會選擇用DFSTN模組,但是客戶會發現美中不足的是畫面點亮時背景會帶有點紫色現象,因此Mono TFT是一個非常好的DFSTN解決替代方案,部分模組型號價格比STN更具競爭力。
Mono TFT模組通常不需外掛controller board就可直接用MCU控制,Mono TFT模組的driver支援數種communication modes: 3 - or 4-line serial interface 與 8 -bit parallel interface compatible的標準 8080 或 6800 模式,模組畫面顯示支援單色/4灰階/16灰階 mode的模式,使用者可以依據產品運用選擇適合的模式作設計。使用單色TFT模組的優點是驅動模組的技術不會像彩色TFT那麼複雜,但是顯示特性跟彩色TFT一樣優質。
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 3.5 | 吋 |
點陣(解析度) | 240 x 320 | dots |

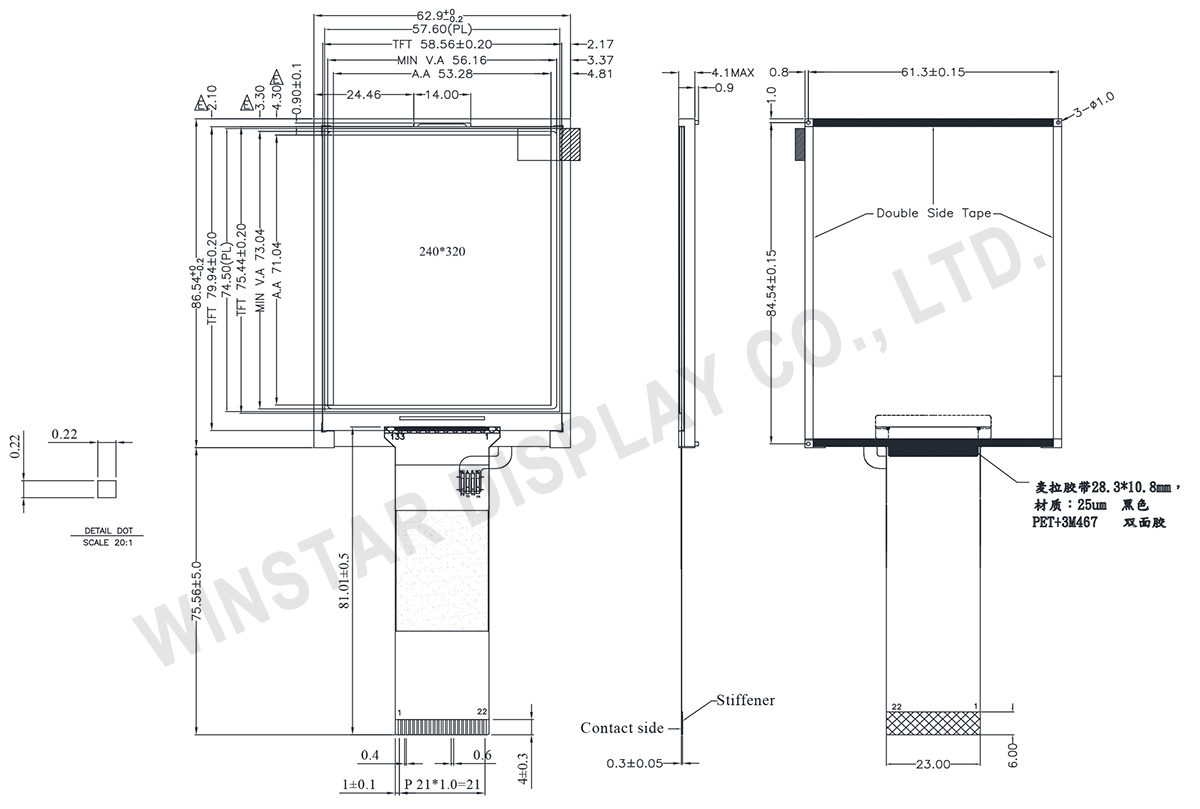

模組尺寸 | 62.9 x 86.54 x 4.1 | mm |
有效區域 | 53.28 x 71.04 | mm |
點間距 | 0.222 x 0. 222 | mm |
LCD 類型 | TFT全透 | |
視角 | 廣視角 | |
長寬比 | 直屏 | |
灰度 | 16 灰度 (4BPP)/ 4 灰度 (2BPP)/ 2 灰度 (1BPP) | |
驅動IC | ST7511 | |
背光類型 | LED, 正常白 | |
觸控面板類型 | 無觸控面板 | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +80 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM供電電壓 | VDD | - | 3.0 | 3.3 | 3.6 | V |
LCM供電電流 | IDD | - | - | 13 | - | mA |
耗電量 | - | - | - | - | 46.8 | mW |
Pin | 符號 | 功能說明 | ||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | GND | System ground | ||||||||||||||||||||||||||||||||||
2 | VDD | Power Supply : +3.3V | ||||||||||||||||||||||||||||||||||
3 | NC | No connect | ||||||||||||||||||||||||||||||||||
4 | A0 | Data/Command select | ||||||||||||||||||||||||||||||||||
5 | /WR(R/W) | Write strobe signal | ||||||||||||||||||||||||||||||||||
6 | /RD(E) | Read strobe signal | ||||||||||||||||||||||||||||||||||
7 | DB0 | Data bus | ||||||||||||||||||||||||||||||||||
8 | DB1 | Data bus | ||||||||||||||||||||||||||||||||||
9 | DB2 | Data bus | ||||||||||||||||||||||||||||||||||
10 | DB3 | Data bus | ||||||||||||||||||||||||||||||||||
11 | DB4 | Data bus | ||||||||||||||||||||||||||||||||||
12 | DB5 | Data bus | ||||||||||||||||||||||||||||||||||
13 | DB6 | Data bus | ||||||||||||||||||||||||||||||||||
14 | DB7 | Data bus | ||||||||||||||||||||||||||||||||||
15 | /CS | Chip select | ||||||||||||||||||||||||||||||||||
16 | /RESET(RSTB) | Hardware reset | ||||||||||||||||||||||||||||||||||
17 | IF0 | Mode select
|
||||||||||||||||||||||||||||||||||
18 | IF1 | |||||||||||||||||||||||||||||||||||
19 | A | LED + | ||||||||||||||||||||||||||||||||||
20 | K | LED - | ||||||||||||||||||||||||||||||||||
21 | NC | No connect | ||||||||||||||||||||||||||||||||||
22 | NC | No connect |
