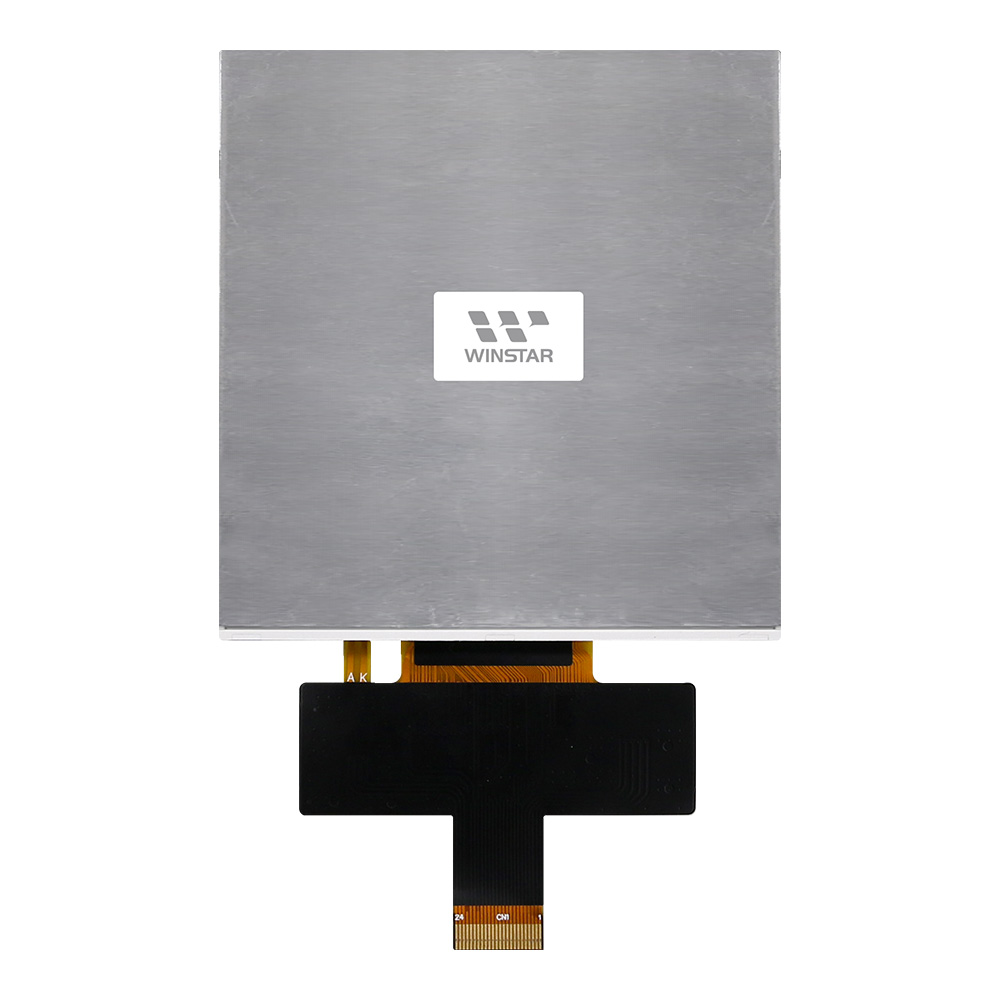

產品敘述
WF40ESWAA6MNN0為 4吋方形高亮度 IPS TFT-LCD模組，解析度為480 x 480像素。WF40E模組支援MIPI DSI串列介面 (2 lanes) 使用較廣視角IPS面板，左:80 / 右:80 / 上:80 / 下 :80度 (typical) ; 對比 (ratio) 800 : 1 (typical) ; 高亮度1000 nits (typical)，模組採用亮面玻璃表面，長寬比為1 : 1。
WF40ESWAA6MNN0模組使用ST7701S驅動器IC，Interface電源電壓範圍為2.5V至3.6V;典型值為2.8V。 WF40E模組工作溫度-30℃至+80℃；儲存溫度為-30℃至+80℃。

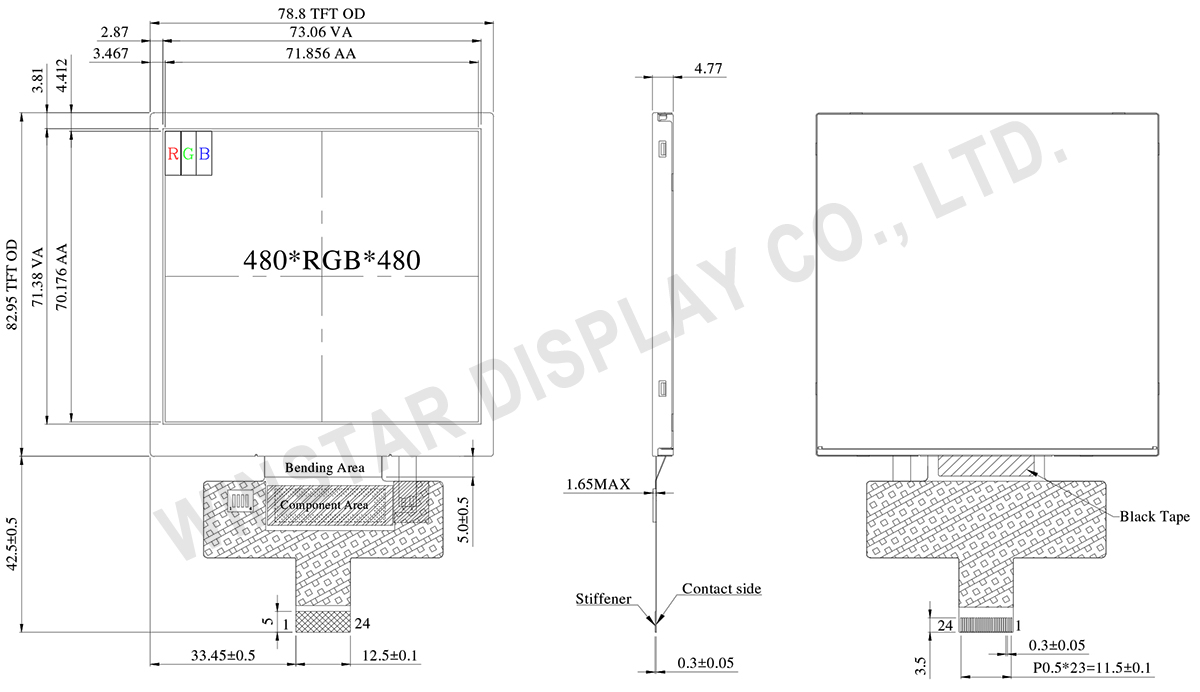

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | Power ground |
| 2-5 | NC | No connect |
| 6 | GND | Power ground |
| 7 | D0N | MIPI DSI differential data pair (Data lane 0) |
| 8 | D0P | |
| 9 | GND | Power ground |
| 10 | CLK_N | MIPI DSI differential clock pair |
| 11 | CLK_P | |
| 12 | GND | Power ground |
| 13 | D1N | MIPI DSI differential data pair(Data lane 1) |
| 14 | D1P | |
| 15 | GND | Power ground |
| 16 | IOVCC | I/O and interface power supply (1.8V) |
| 17 | RESET | Reset input |
| 18 | TE | Tearing effect output pin. |
| 19 | VCI | Analog power supply |
| 20 | VCI | Analog power supply |
| 21 | NC | No connect |
| 22 | VLED- | Power for LED backlight cathode |
| 23 | VLED+ | Power for LED backlight anode |
| 24 | GND | Power ground |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.0 | 吋 |
| 點陣(解析度) | 480 × 3(RGB) × 480 | dots |
| 模組尺寸 | 78.8(H) × 82.95 (W) × 4.77 | mm |
| 有效區域 | 71.856(H) × 70.176 (V) | mm |
| 點間距 | 0.1497(H) × 0.1462(V) | mm |
| LCD類型 | IPS TFT 全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 1:1 | |
| 介面 | 2-Lanes MIPI | |
| 驅動IC | ST7701S | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 介面供電電壓 | VCI | 2.5 | 2.8 | 3.6 | V |
| 電源電壓 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 驅動電流(白) | IVCI | - | 39 | 58 | mA |
| I IOVCC | - | 11 | 16.5 | mA | |
