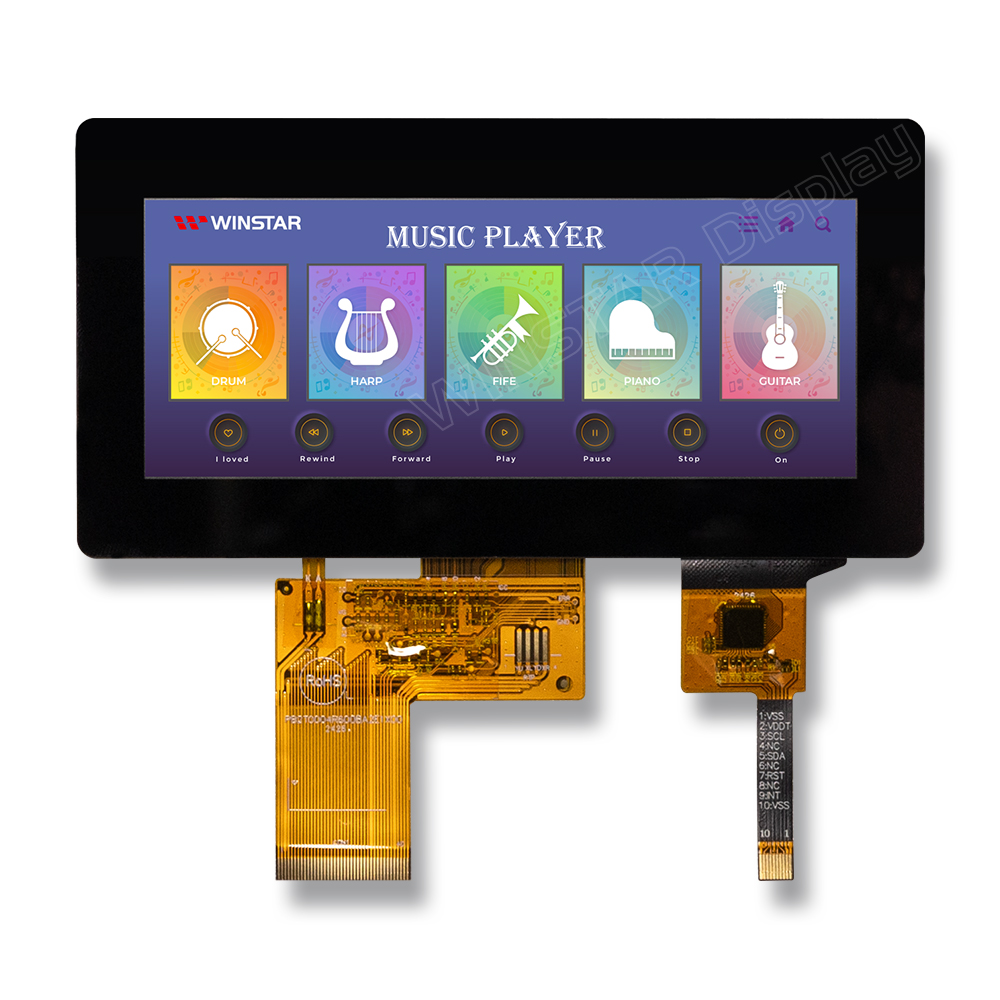

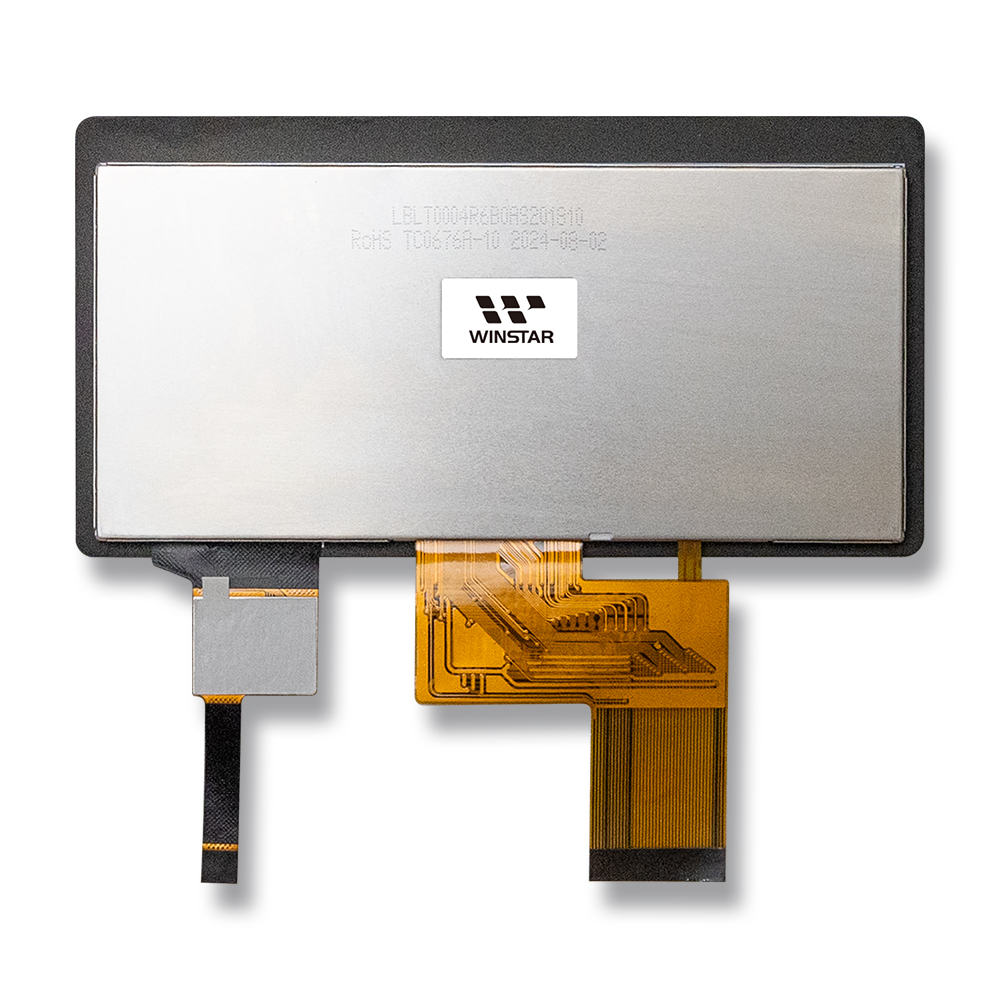

4.6 吋 800x320 條形 IPS TFT LCD 顯示器搭載電容式觸控 (850 nits)

型號 WFN0460B2S0YADNC000

►尺寸: 4.6吋
►解析度: 800x320 dots
►視角: IPS
►介面: RGB
►驅動IC: ST7262
►控制板: 無
►亮度(cd/m²): 850
►鐵框螺絲孔: 無
►觸控面板: PCAP電容式觸控面板
►觸控點數: 5點

上一個產品回分類頁下一個產品

產品敘述

WFN0460B2S0YADNC000 是一款 4.6 吋長條形 IPS TFT LCD 顯示器模組，解析度為 800x320，採用 IPS 面板，具備全視角（80/80/80/80）與 850 cd/m² 高亮度。模組使用全透TFT 及 ST7262 驅動 IC，支援 24 位元 RGB 介面。

此款搭載投射式電容式觸控面板（PCAP），支援5點多點觸控。觸控控制器採用 GT911，透過 I²C 介面通訊，提供穩定的多點觸控效能。憑藉其條形比例及高亮度，此顯示器模組適合水平安裝或空間受限的設計，特別適用於 DJ 混音器、電子琴、音頻混音台及其他需要可靠觸控顯示的設備。

若應用需求為電阻式觸控或標準亮度，亦可選擇同系列的 WFN0460B2T0YADNT000 型號作為替代方案。

4.6 吋長條型 TFT LCD：適用於音訊設備、工業控制等應用 - WFN0460B2S0YADNC000

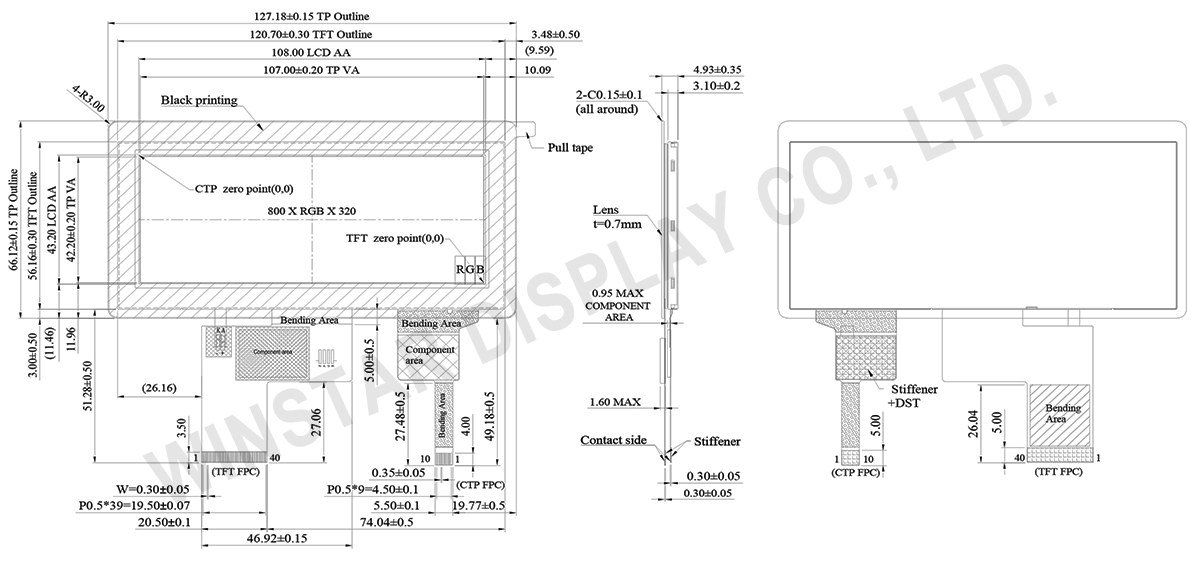

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

Pin	符號	功能說明
1	VLED-	Power for LED backlight (Cathode)
2	VLED+	Power for LED backlight (Anode)
3	GND	Power Ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data(MSB)
13	G0	Green data(LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data(MSB)
21	B0	Blue data(LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data(MSB)
29	GND	Power Ground
30	DCLK	Sample clock
31	DISP	Display on/off
32	HSYNC	Horizontal sync signal applied to the RGB interface, default is negative polarity.
33	VSYNC	Vertical sync signal applied to the RGB interface, default is negative polarity.
34	DE	Data input enable
35	NC	No connection
36	GND	Power Ground
37	NC	No connection
38	NC	No connection
39	NC	No connection
40	NC	No connection

Pin	符號	功能說明
1	VSS	Ground for analog circuit
2	VDDT	Power Supply : +3.0V
3	SCL	I2C clock input I2C clock input
4	NC	No connect
5	SDA	I2C data input and output
6	NC	No connect
7	/RST	External Reset, Low is active
8	NC	No connect
9	/INT	External interrupt to the host
10	VSS	Ground for analog circuit
