製品情報

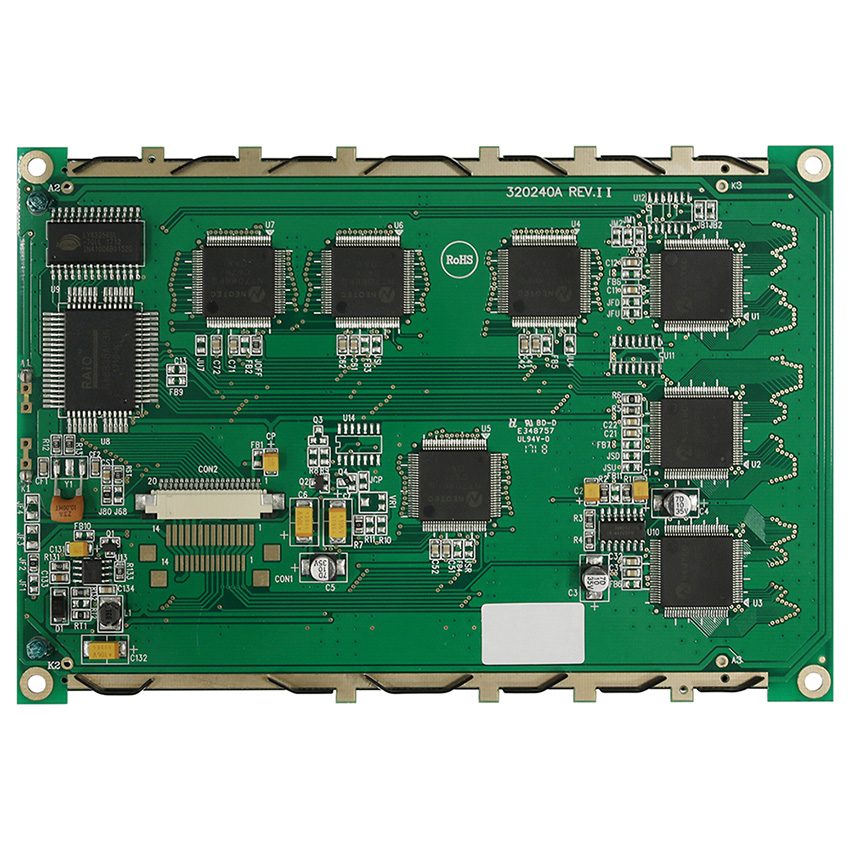

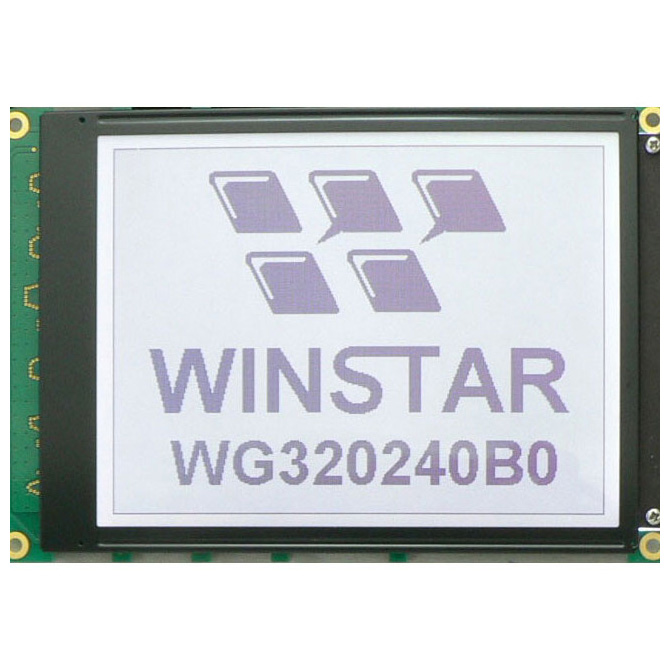

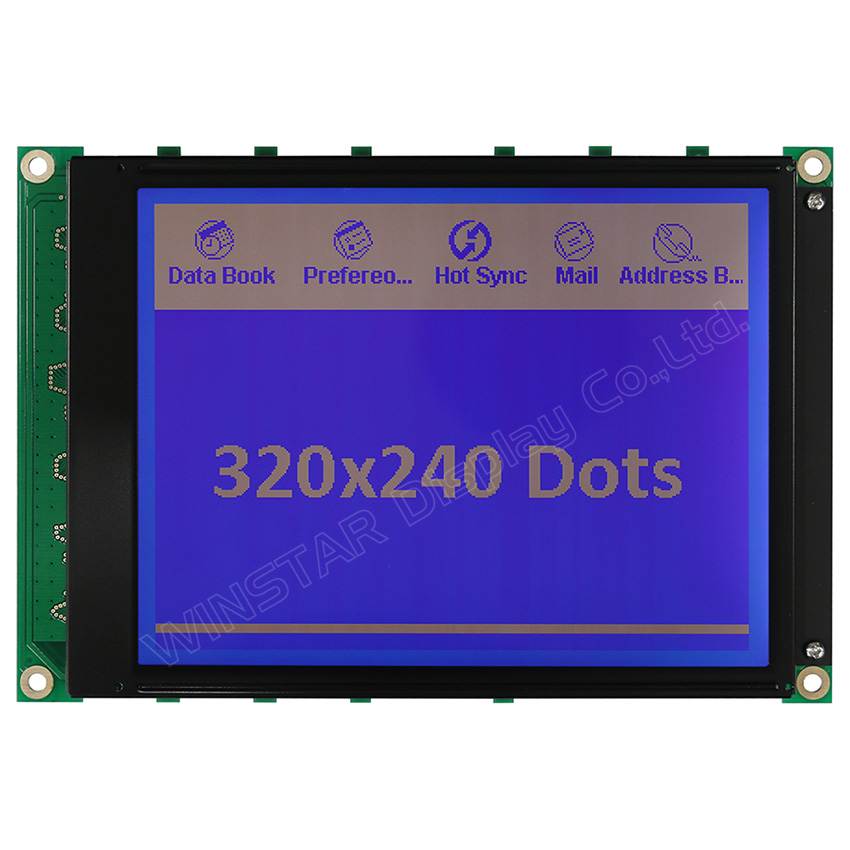

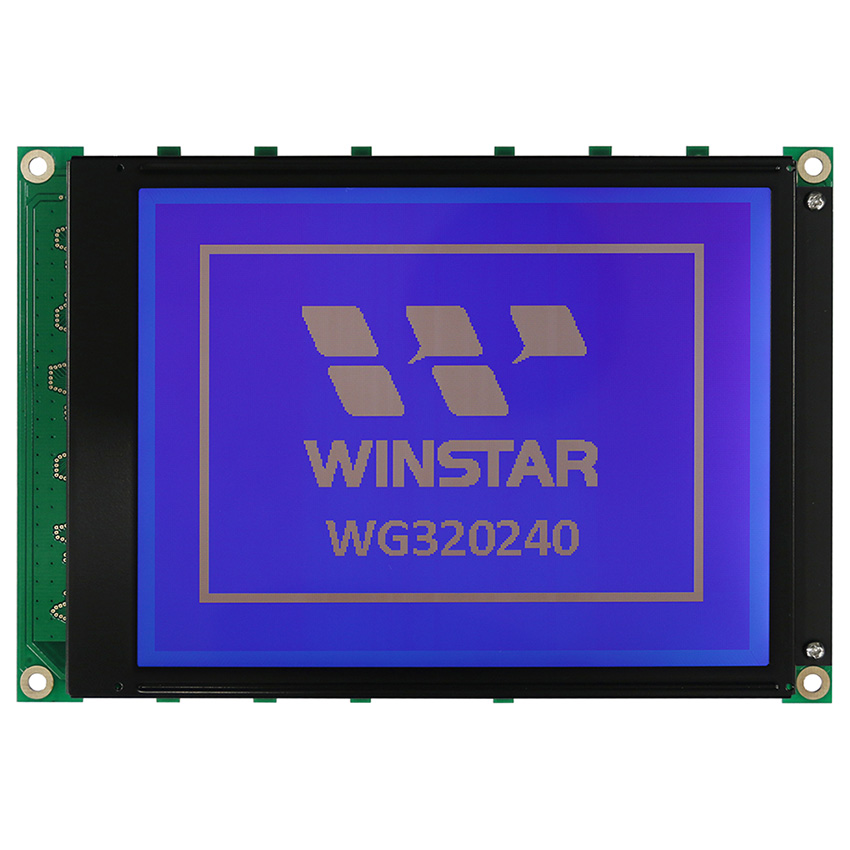

WG320240B0 は、5.67インチ、320x240ドットのモノクログラフィックLCDモジュールで、COB構造を採用しています。RA8835コントローラーを内蔵し、6800/8080 8ビットパラレルインターフェースをサポートします。このモデルは内蔵の負電圧発生器を搭載し、温度補償およびアナログタッチパネルのサポートがオプションで利用可能です。コネクタは標準装着されておらず、カスタム統合のための設計の自由度を提供します。
他のモデルとの比較：
- WG320240BX： S1D13700コントローラーを使用し、20ピンZIFコネクタ（CN-FPC）を備え、FPCケーブルに対応しています。
- WG320240BP2： 同じくS1D13700を使用し、20ピンDIPコネクタを持ち、スルーホール実装に適しています。
- WG320240BP3： S1D13700を使用し、26ピンZIFコネクタと内蔵タッチパネルドライバを搭載しています。

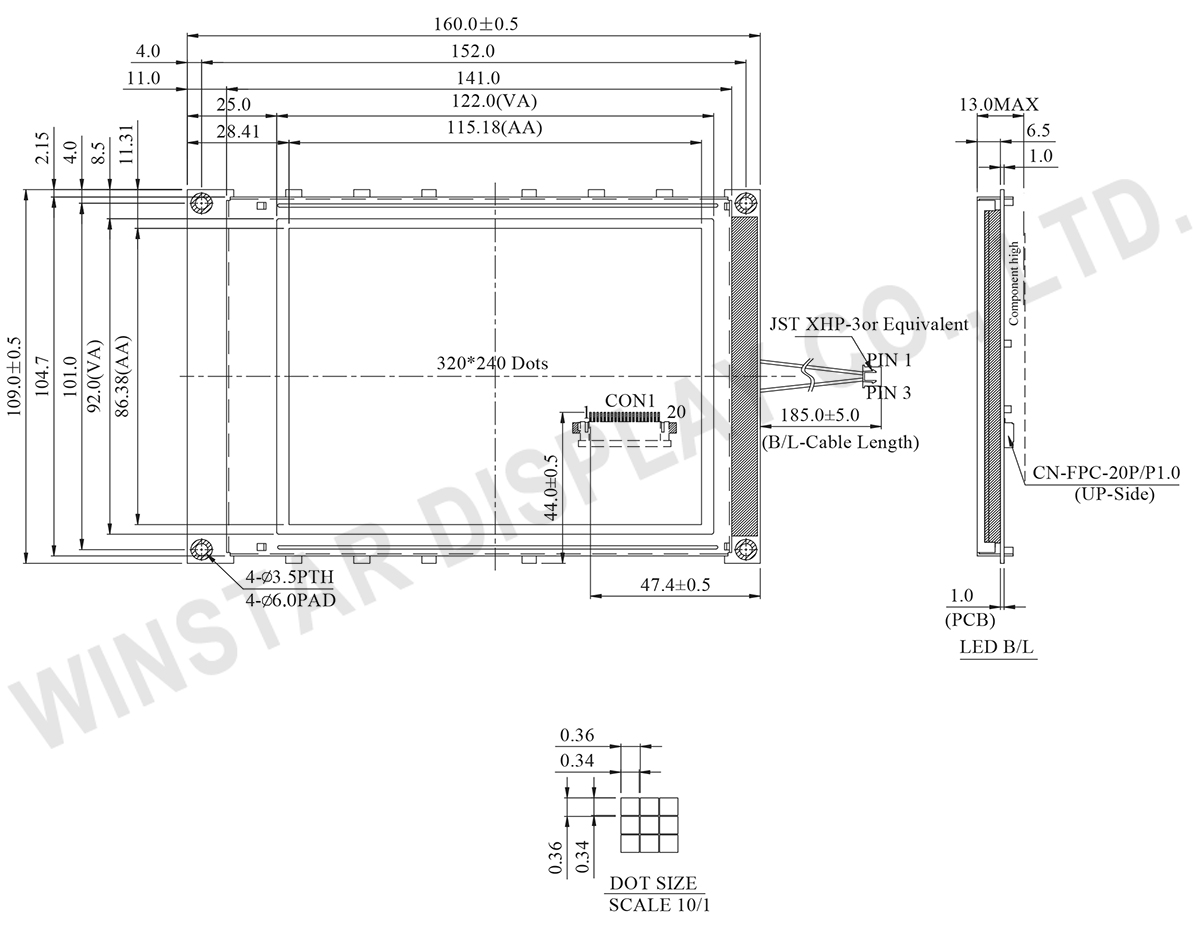

外形図
Data source ref:WG320240B0-TFH-VZ#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 320 x 240 | － |
| モジュールサイズ | 160.0 x 109.0 x 13.0(Max) | mm |
| 表示エリア | 122.0 x 92.0 | mm |
| 有効エリア | 115.18 x 86.38 | mm |
| ドットサイズ | 0.34 x 0.34 | mm |
| ドットピッチ | 0.36 x 0.36 | mm |
| 駆動方法 | 1/240 | |
| バックライトタイプ | LED | |
| IC | RA8835 | |
| インタフェース | 8080 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
| LCD供給電圧 | VDD-V0 | 0 | － | 32 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 23.0 22.1 |
－ 23.6 － |
26.2 24.2 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.5VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | VSS | － | 0.2VDD | V |
| 高レベル出力電圧 | VOH | － | 2.4 | － | － | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | 35.0 | 65.0 | 110.0 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Power supply for Logic |
| 3 | VO | (Variable) | Driving voltage for LCD |
| 4 | A0 | H/L | Data type select |
| 5 | /WR | H/L | 8080 family: Write signal, 6800 family: R/W signal |
| 6 | /RD | H/L | 8080 family: Read signal, 6800 family: Enable clock |
| 7~14 | DB0~DB7 | H/L | Data bus line |
| 15 | /CS | H/L | Chip select ,Active L |
| 16 | /RES | H/L | Controller reset signal, Active L |
| 17 | Vee | Negative Voltage Output | |
| 18 | NC | No connection | |
| 19 | FG | Frame ground | |
| 20 | NC | No connection |
