製品情報

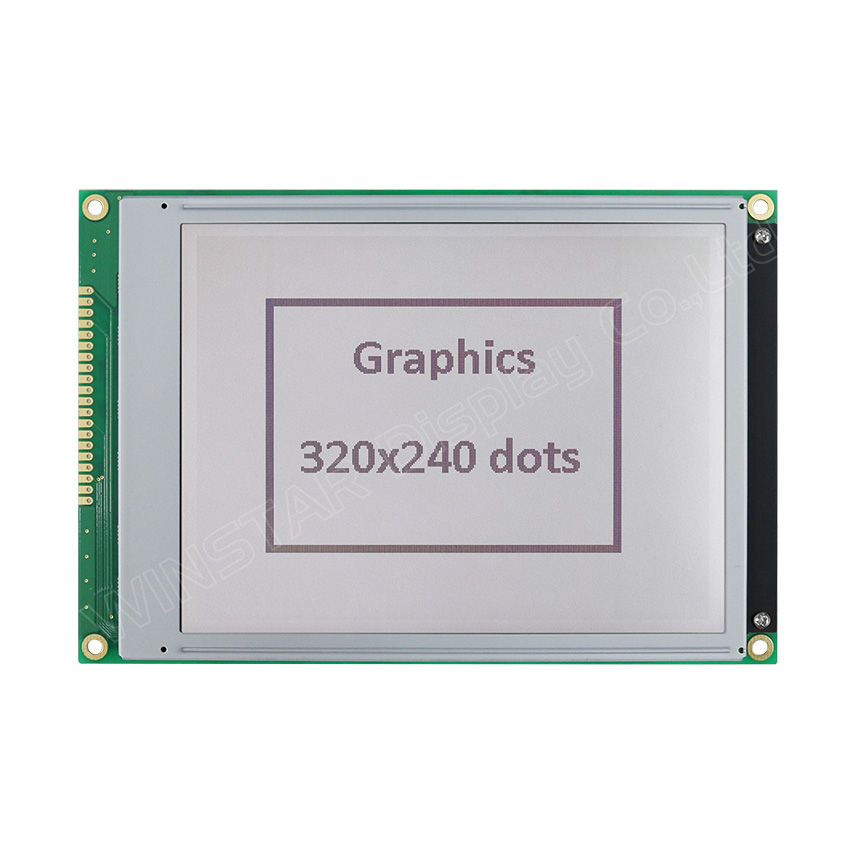

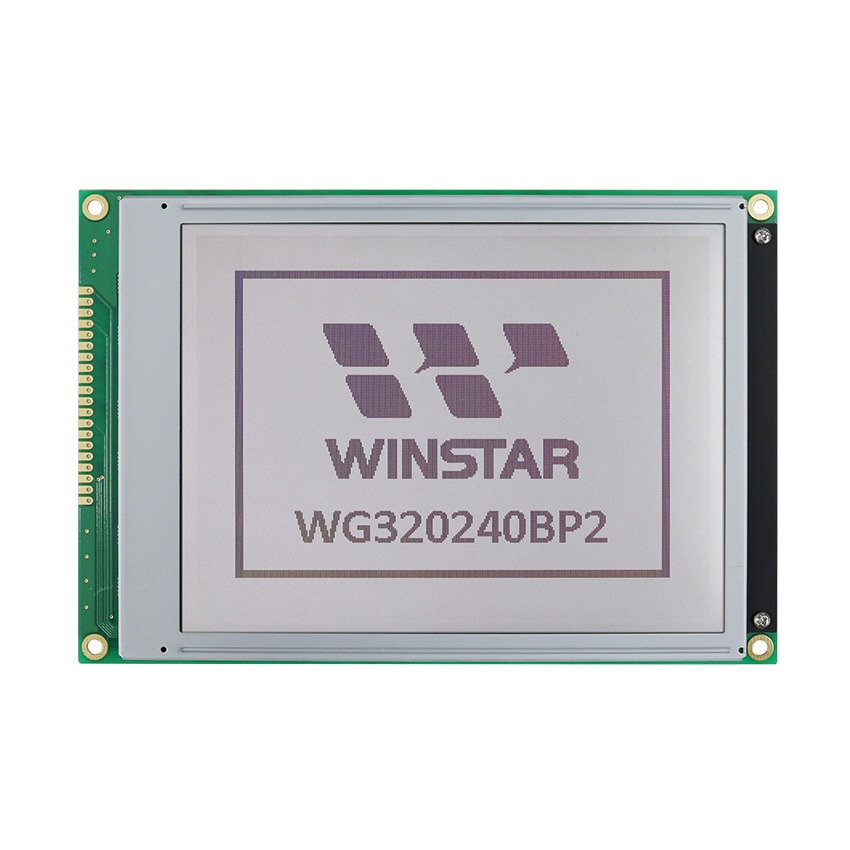

WG320240BP2 は、対角5.67インチのSTNモノクロ320x240グラフィックLCDモジュールです。モジュールの寸法は160x109 mm、アクティブエリア（AA）は115.18x86.38 mmで、コンパクトな用途に適しています。
このLCDディスプレイはS1D13700コントローラーを搭載しており、6800および8080の8ビットパラレルインターフェースをサポートします。動作電圧は5Vで、内蔵の負電圧ジェネレーターを備えています。オプションでアナログタッチパネルのサポートと温度補償機能があります。

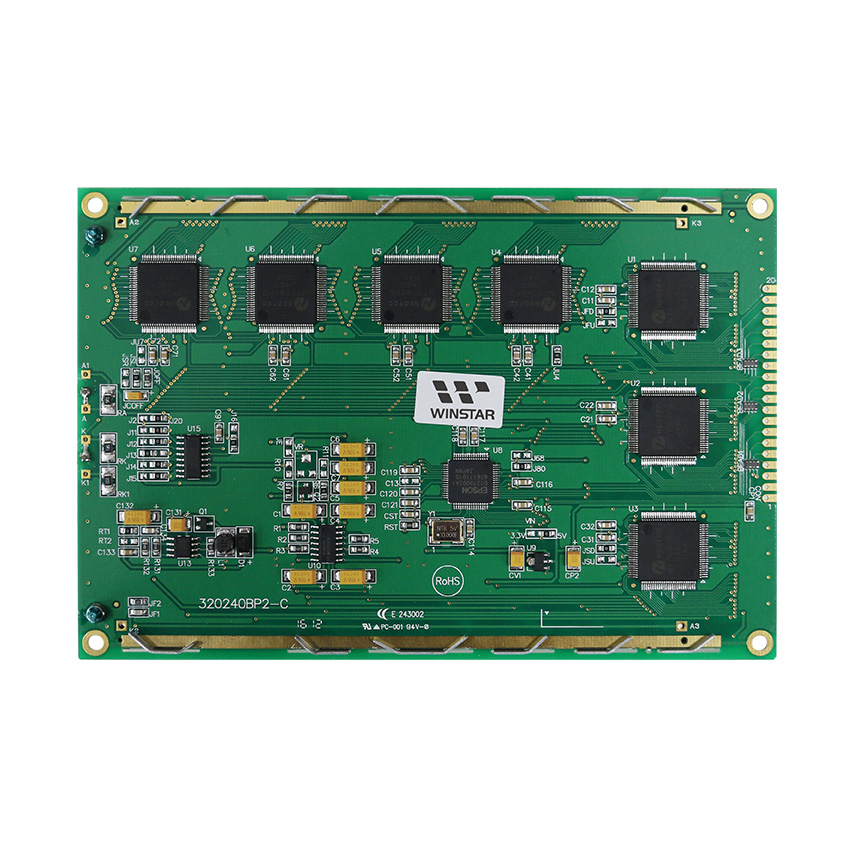

WG320240BP2はスルーホールPCB実装に適した20ピンDIPコネクタを備えています。信頼性の高いディスプレイソリューションとして、計測機器、産業用制御システム、ユーザーインターフェースに適合します。
他のモデルと比較すると：
- WG320240B0：RA8835コントローラーを使用し、内蔵コネクタなし。
- WG320240BX：同じS1D13700コントローラーを使用し、20ピンZIFコネクタ付き。
- WG320240BP3：S1D13700を使用し、26ピンZIFコネクタおよび内蔵タッチパネルドライバー付き。
WINSTARはさまざまな開発ニーズに対応する複数の320x240 LCDオプションを提供しています。

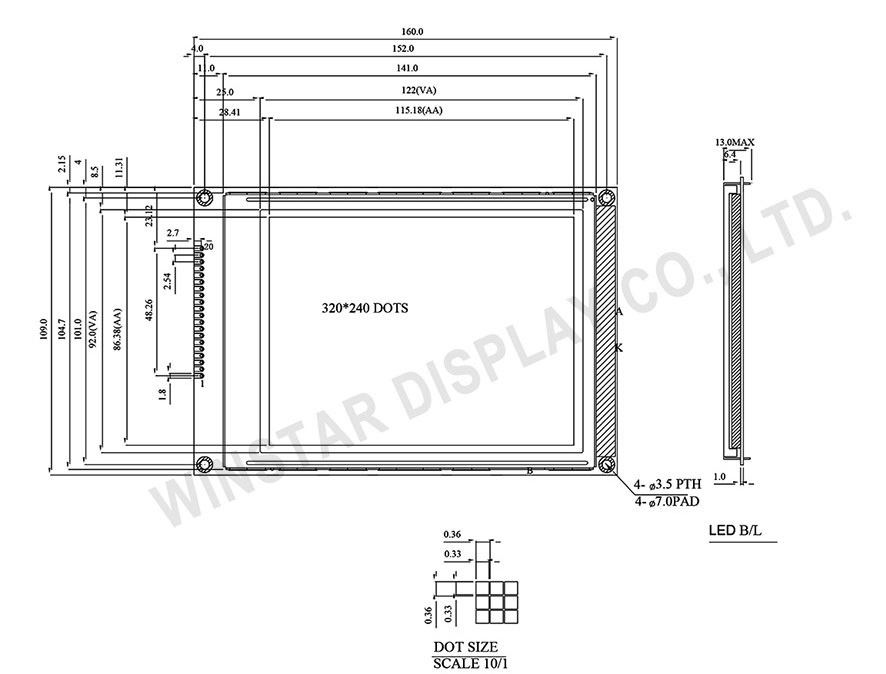

外形図
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリクス(解像度) | 320x240 | － |
| モジュールサイズ | 160.0 x 109.0 x 13.0 (MAX) | mm |
| 表示エリア | 122.0 x 92.0 | mm |
| 有効表示領域 | 115.18 x 86.38 | mm |
| ドットサイズ | 0.33 x 0.33 | mm |
| ドットピッチ | 0.36 x 0.36 | mm |
| Duty | 1/240 | |
| バックライトタイプ | LED | |
| IC | S1D13700 | |
絶対最大定格
| Item | Symbol | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | 70 | ℃ |
| 保存温度 | TST | -30 | － | 80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.5 | V |
| 出力電圧 | VOUT | -0.3 | － | VDD+0.5 | V |
| ロジック電源電圧 | VDD-VSS | 0 | － | 6.5 | V |
| LCD供給電圧 | VDD-V0 | 0 | － | 32 | V |
絶対最大定格
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 23 21.8 |
－ 23.6 － |
26.1 24.2 － |
V V V |
| 入力電圧(High) | VIH | － | 3.5 | － | － | V |
| 入力電圧(Low) | VIL | － | － | － | 1 | V |
| 出力電圧(High) | VOH | － | VDD-0.4 | － | － | V |
| 出力電圧(Low) | VOL | － | － | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | 90 | 100 | 110 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Power supply for Logic |
| 3 | VO | (Variable) | Driving voltage for LCD |
| 4 | ___ WR |
H/L | 8080 family: Write signal, 6800 family: R/W signal |
| 5 | ___ RD |
H/L | 8080 family: Read signal, 6800 family: Enable clock |
| 6 | CS | H/L | Chip select ,Active L |
| 7 | A0 | H/L | RD=L WR=H ,A0=L :Data Read AO=H :Status read RD=H WR=L ,A0=L :Data Write AO=H :Command write |
| 8 | RES | H/L | Controller reset signal, Active L |
| 9~16 | DB0~DB7 | H/L | Data bus |
| 17 | VEE | Negative voltage output | |
| 18 | SEL | 8088,6800 interface selection (1:68 ,0:80) | |
| 19 | WAIT | Check busy | |
| 20 | A | Power supply for B/L + |
