製品情報

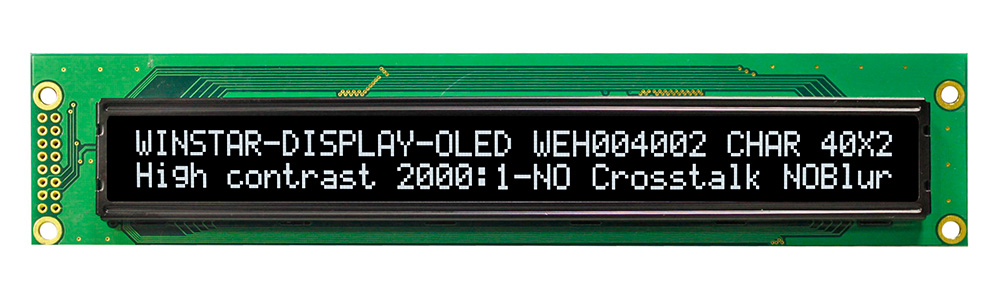

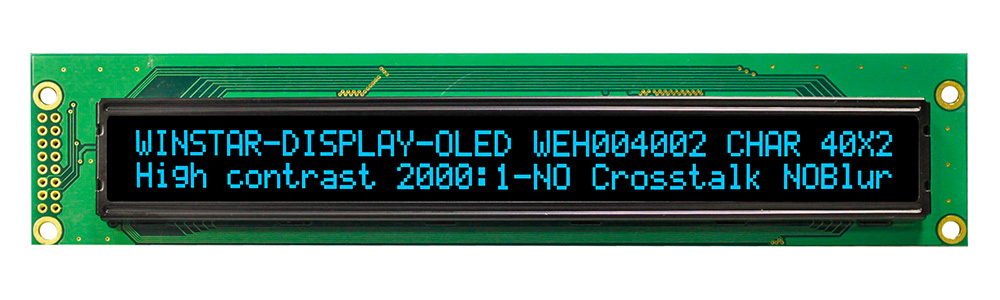

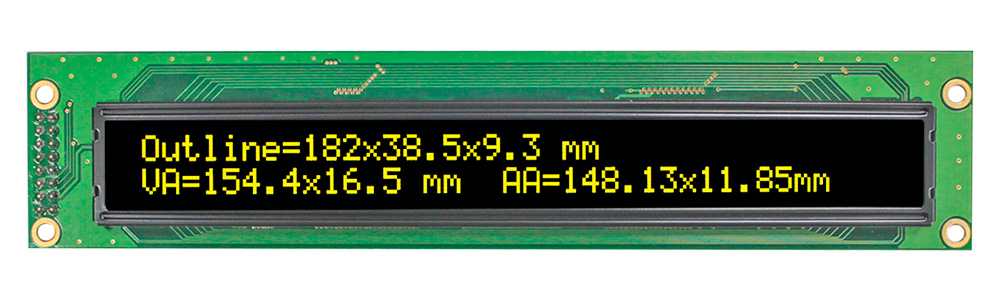

Winstar OLED標準品：WEH004002Aは、当社STNLCD標準品のWH4002Aと同じ外形サイズ、VAサイズ、ピン定義を採用しております。客先の製品をLCDモジュールからOLEDモジュールに簡単にアップグレード度する発想によりこの新製品を開発致しました。
WEH004002A は40文字 x 2 行の有機ELディスプレイ標準品でWEG020016AはWEH004002Aと相当するグラフィックタイプです。200*16仕様のグラフィックタイプを搭載したいならWEG020016Aを推奨させていただきます。WEH004002Aキャラクタータイプは、All in one Fonts ドライバーを内蔵し、英語-日本語-英語_日本語フォント、西欧Iフォント、西欧IIフォントと英語_ロシア語フォント(4フォント)を支援致します。 客先はイニシャルコードを変更するだけで使用できます。

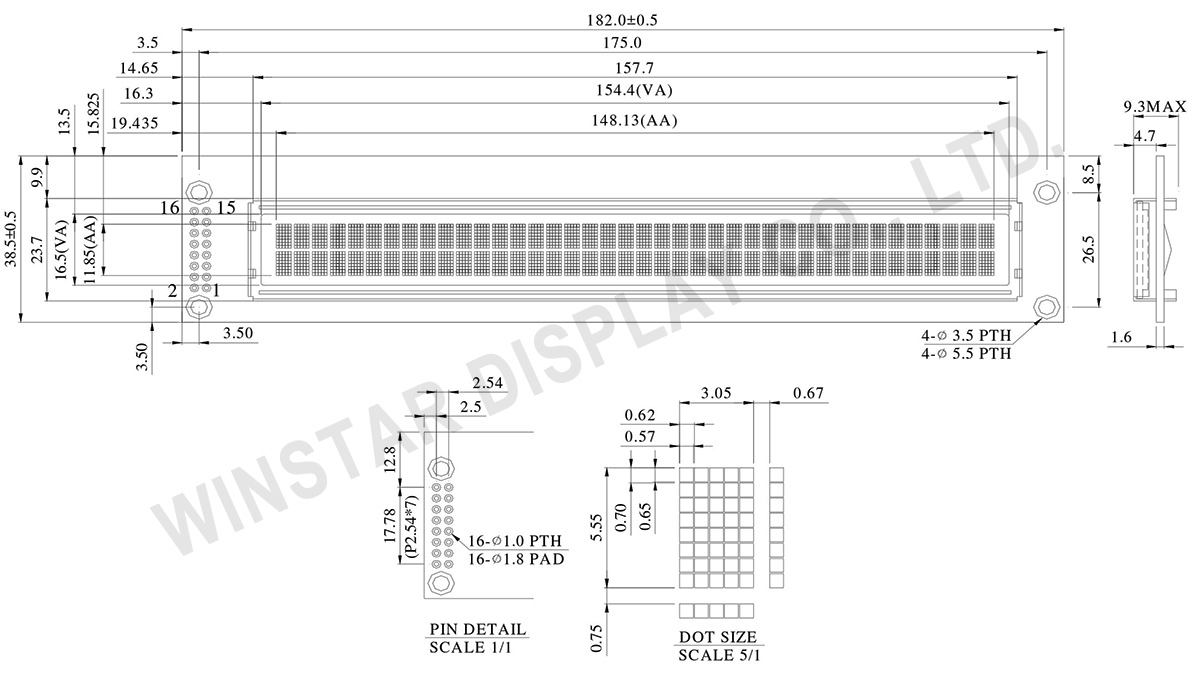

外形図
Data source ref: WEH004002AWPP5N00100
製品仕様
ピン功能定義
| Pin No. | 記号 | Level | 功能定義 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | No connection |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | No connection |
| 16 | NC | － | No connection |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示形式 | 40 文字 × 2 行 | － |
| モジュールサイズ | 182.0×38.5×9.3(MAX) | mm |
| 表示エリア | 154.4×16.5 | mm |
| 有効表示エリア | 148.13×11.85 | mm |
| ドットサイズ | 0.57× 0.65 | mm |
| ドットピッチ | 0.62× 0.70 | mm |
| 文字サイズ | 3.05 × 5.55 | mm |
| 文字ピッチ | 3.72 × 6.3 | mm |
| パネルタイプ | OLED , モノクロ | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| インターフェイス | プリセット6800･オプション8080或いはSPI | |
| 表示サイズ | 5.85 インチ | |
絶対最大定格
| 項目 | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TST | -40 | +85 | °C |
| ロジック電源電圧 | VDD-VSS | -0.3 | 5.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 入力電圧(High) | VIH | － | 0.8xVDD | － | VDD | V |
| 入力電圧(Low) | VIL | － | GND | － | 0.2xVDD | V |
| 出力電圧(High) | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 出力電圧(Low) | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50% Check Board Operating Current | IDD | VDD=5V | － | 220 | 330 | mA |
