製品情報
WEG020016Aは、解像度200×16ドットの4.9インチ グラフィックOLEDディスプレイモジュール（COB構造）です。WS0010-TXコントローラICを搭載し、6800インターフェースに対応しています。5Vロジック電源で動作し、1/16デューティ駆動を採用しています。

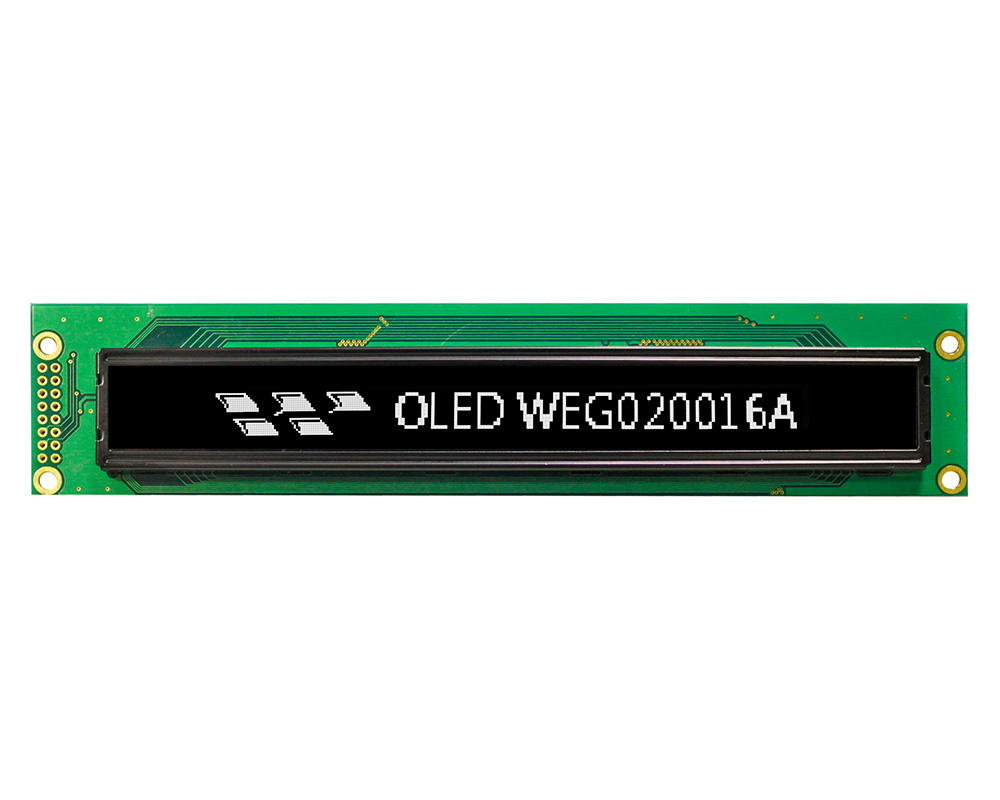

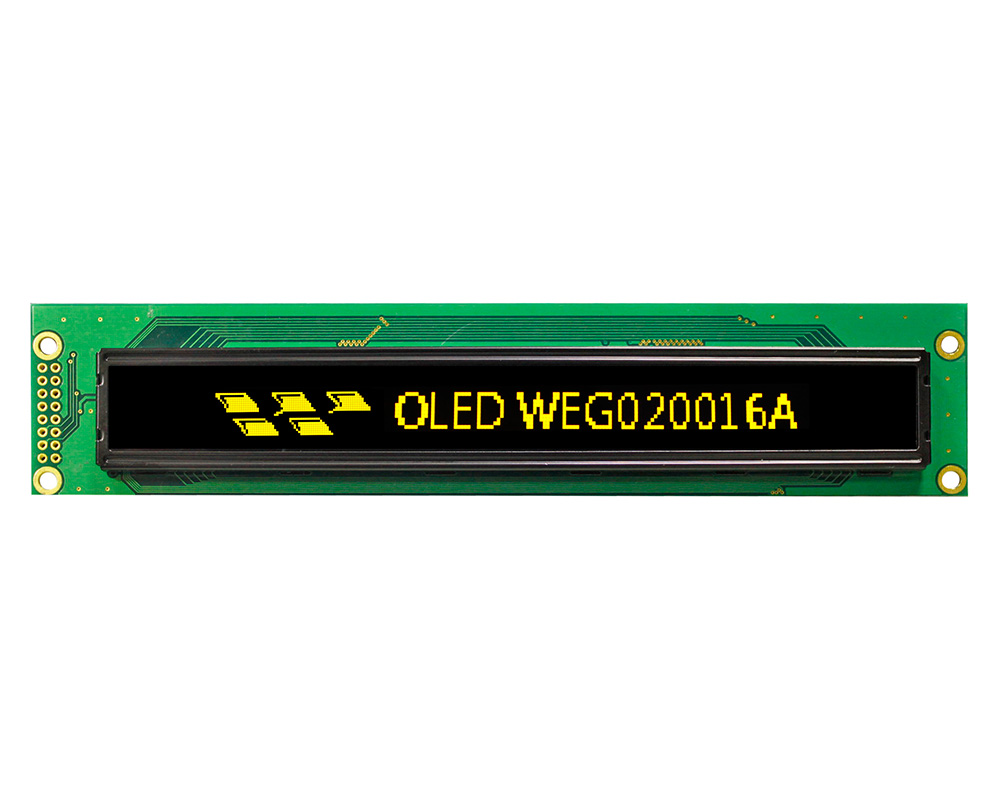

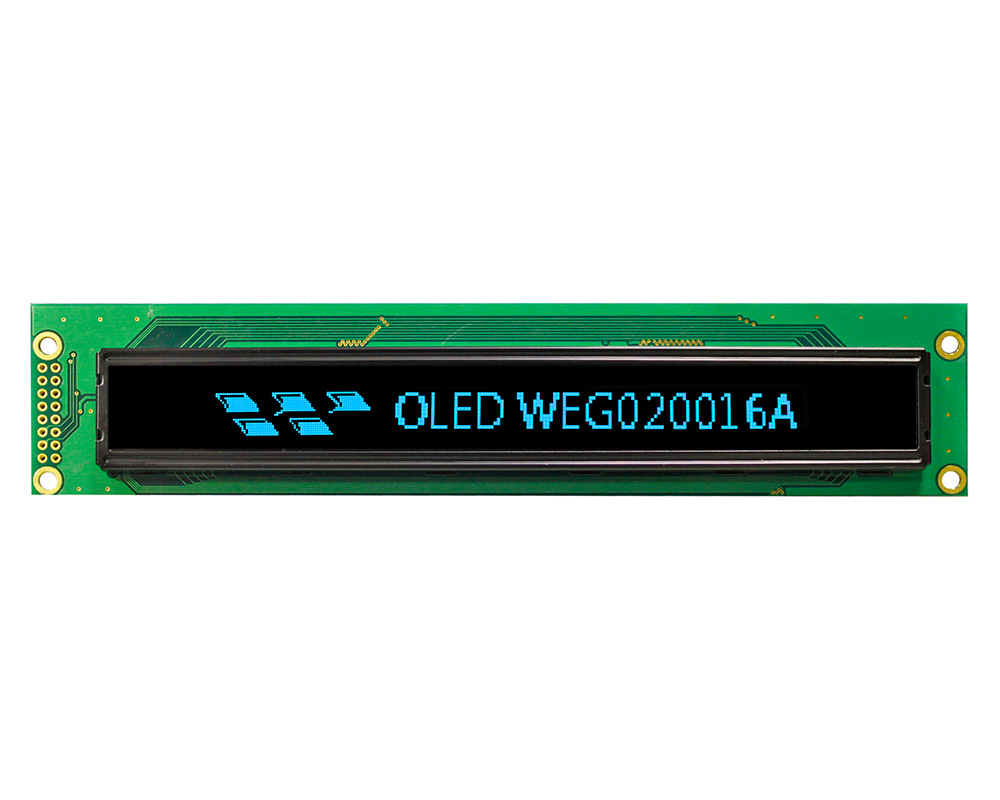

単色表示に対応し、表示色はホワイト／イエロー／スカイブルーから選択可能です。外形寸法は182.0 × 38.5 × 9.3 mm、表示領域は154.4 × 16.5 mm、有効表示領域は123.95 × 11.15 mmです。
WEG020016Aは、STN LCDモジュールWH4002Aと外形寸法、表示領域、およびピン配置が共通であり、機構設計を変更せずに置き換えが可能です。また、ドットマトリクス表示用途に対応するWEH004002Aのグラフィックタイプに相当します。

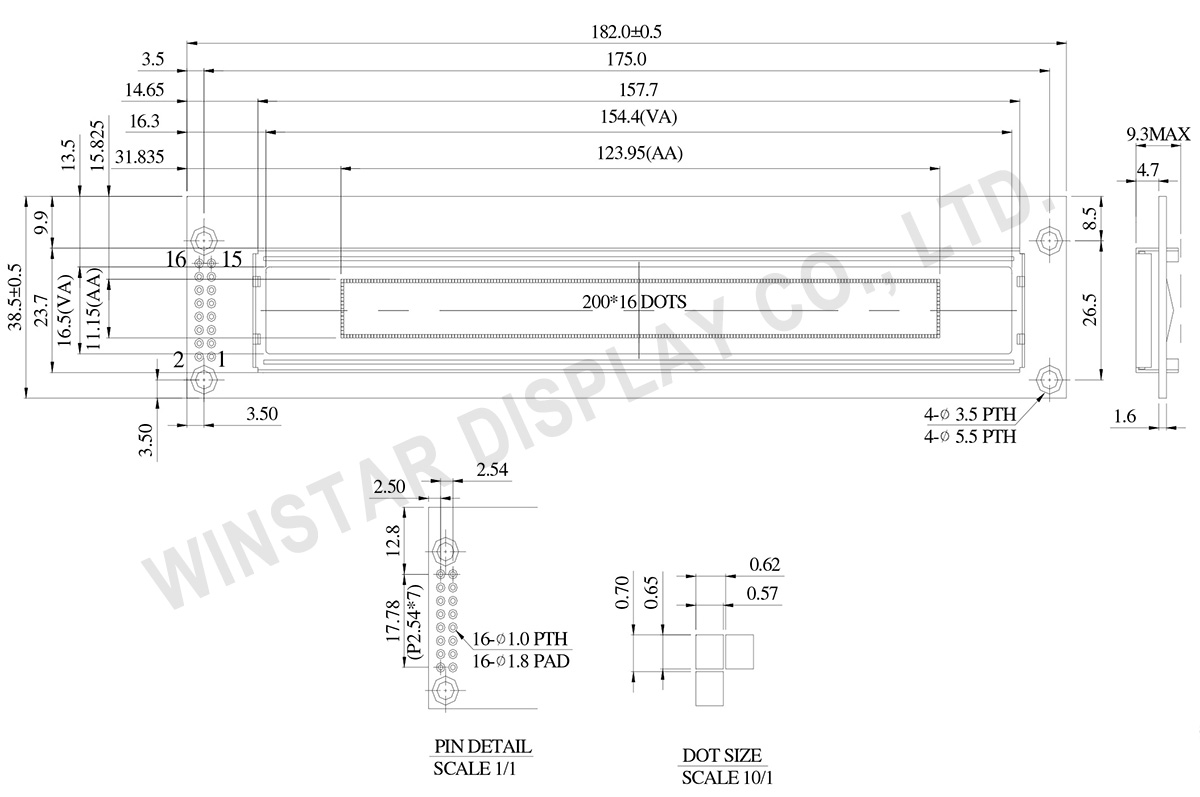

外形図
Data source ref: WEG020016ALPP5N00100
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| ドットマトリックス | 200 x 16 Dots | － |
| モジュールサイズ | 182.0 x 38.5 x 9.3(MAX) | mm |
| 表示エリア | 154.4 x 16.5 | mm |
| 有効エリア | 123.95 x 11.15 | mm |
| ドットサイズ | 0.57 x 0.65 | mm |
| ドットピッチ | 0.62 x 0.70 | mm |
| パネルタイプ | OLED, モノクロ | |
| 駆動方法 | 1/16 | |
| IC | WS0010-TX | |
| インターフェイス | 6800 | |
| 表示サイズ | 4.9インチ | |
絶対最大定格
| 項目 | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TST | -40 | +85 | °C |
| ロジック電源電圧 | VDD-VSS | -0.3 | 5.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 高レベル入力電圧 | VIH | － | 0.8xVDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | GND | － | 0.2xVDD | V |
| 高レベル出力電圧 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 低レベル出力電圧 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50% チェックボード動作電流 | IDD | VDD=5V | － | 60 | 90 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | No connection |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | CS1 | － | Chip1 select input pin |
| 16 | CS2 | － | Chip2 select input pin |
