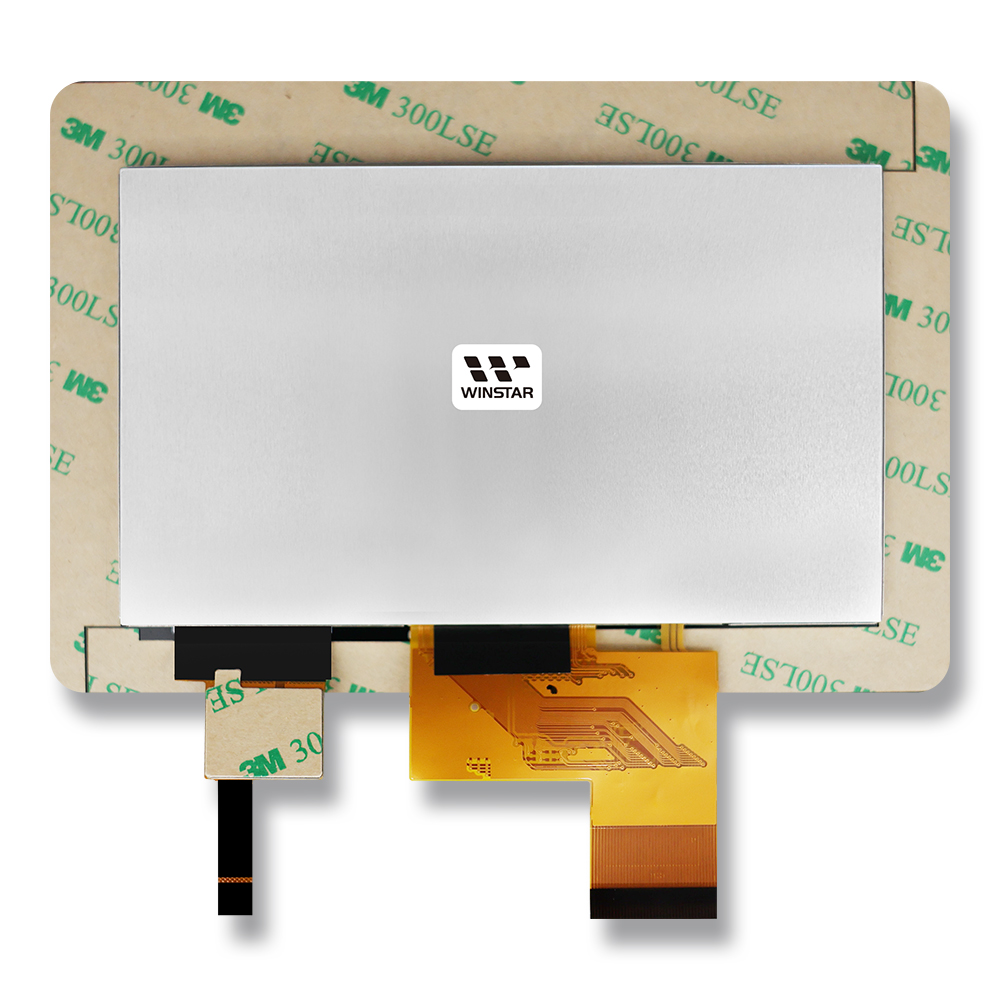

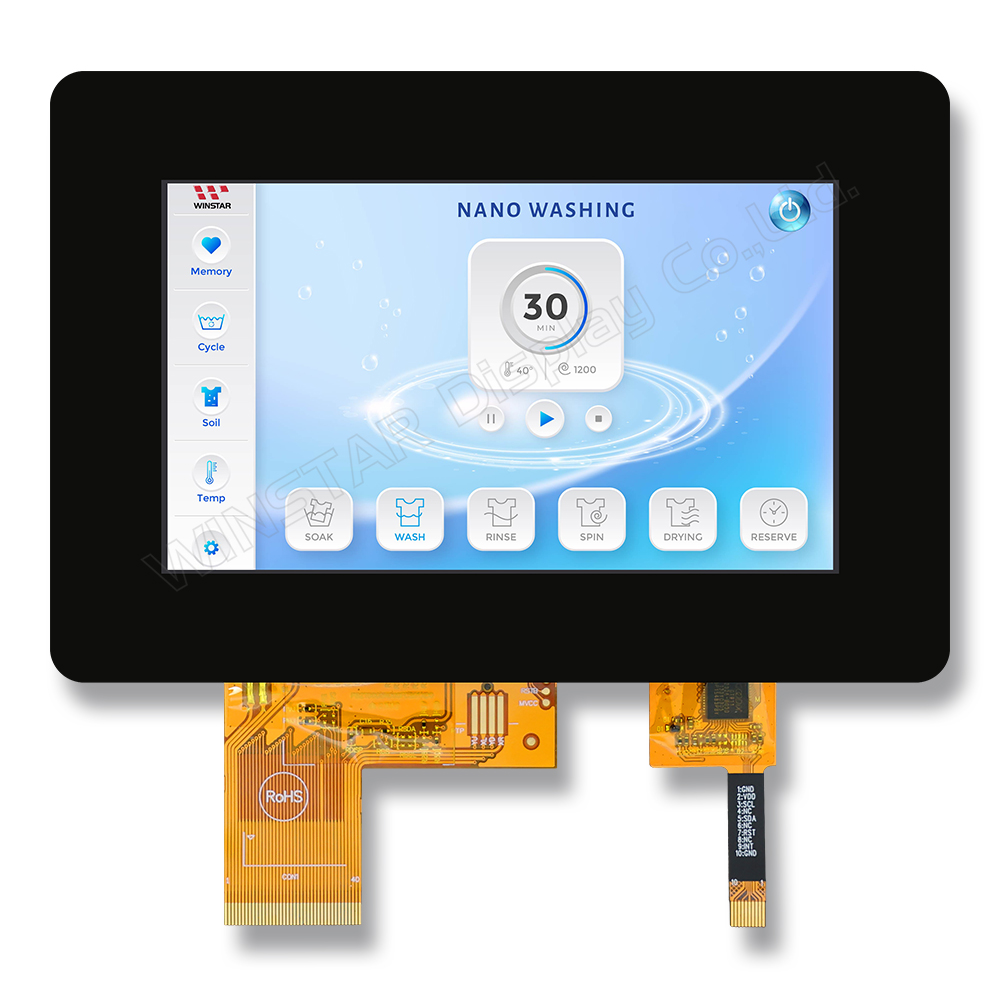

WF50FTWAGDNGBは、解像度800×480ピクセル、アスペクト比5:3の5インチTFT LCDモジュールです。このTFTモジュールは投影型静電容量方式のタッチスクリーンを搭載し、IPSディスプレイ技術を採用しているため、左右上下各80度の広い視野角を提供します。内蔵のST7262ドライバーICを備えており、24ビットRGBインターフェースをサポートしています。
モジュールの寸法は147×104mmで、アクティブエリアのサイズは108×64.8mmです。GT911ドライバーICを内蔵した投影型静電容量方式タッチパネル（PCAP）を含み、I2Cインターフェースと5点タッチ機能をサポートしています。電源電圧は3.1Vから3.6Vの範囲で、典型値は3.3Vです。
このモジュールは、動作温度および保管温度の両方で-30℃から+80℃の広い温度範囲で動作するように設計されています。コントラスト比は1,000:1（典型値）、輝度は400ニット（典型値）です。
この5インチディスプレイモジュールは、白物家電、産業用制御システム、音響機器、家庭用セキュリティシステムの制御パネルに適しています。

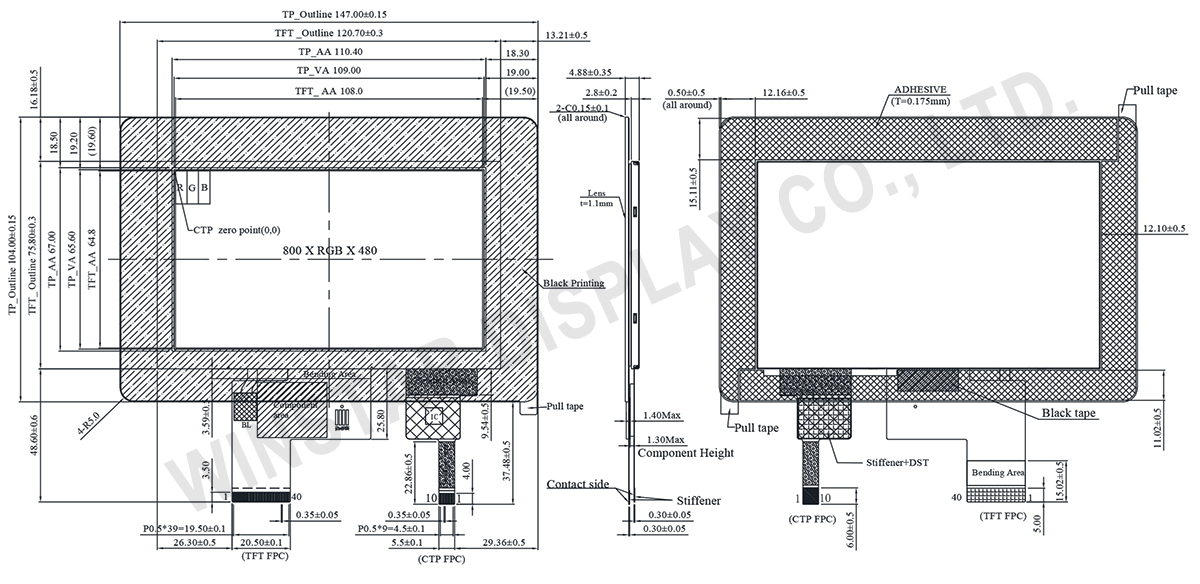

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5 インチ TFT | |
| ドットマトリクス(解像度) | 800 × 3(RGB) × 480 | dots |
| モジュールサイズ | 147.0(W) × 104.0(H) × 4.88 | mm |
| 有効エリア | 108 (W) × 64.8(H) | mm |
| ドットピッチ | 0.135(W) × 0.135(H) | mm |
| LCDタイプ | TFT・ノーマルブラック・透過 液晶 ディスプレイ | |
| 視野角 | 80/80/80/80 | |
| アスペクト率 | 5:3 | |
| ドライバIC | ST7262 または同等 | |
| TFT インターフェイス | 24-bit RGB | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| PCAP IC | GT911 | |
| PCAP FW インターフェイス | I2C | |
| PCAP FW バージョン | 65 | |
| PCAP 解像度 | 800*480 | |
| タッチパネルタイプ | 静電容量方式タッチパネル(PCAP) | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -30 | - | +80 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
電気特性
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VDD | 3.1 | 3.3 | 3.6 | V |
| 駆動電流(Black) | IDD | - | 65 | 97.5 | mA |
| ハイレベル出力電圧 | VIH | 0.7 VDD | - | VDD | V |
| ローレベル出力電圧 | VIL | 0 | - | 0.3 VDD | |
| PCAP電源電圧 | VDDT | 2.8 | - | 3.3 | V |
| ICTP | － | 15 | 22.5 | mA | |
ピン功能定義
LCM PIN 定義
FPC Connector is used for the module electronics interface.
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock(DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.0V |
| 3 | SCL | I2C clock input I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
