製品情報

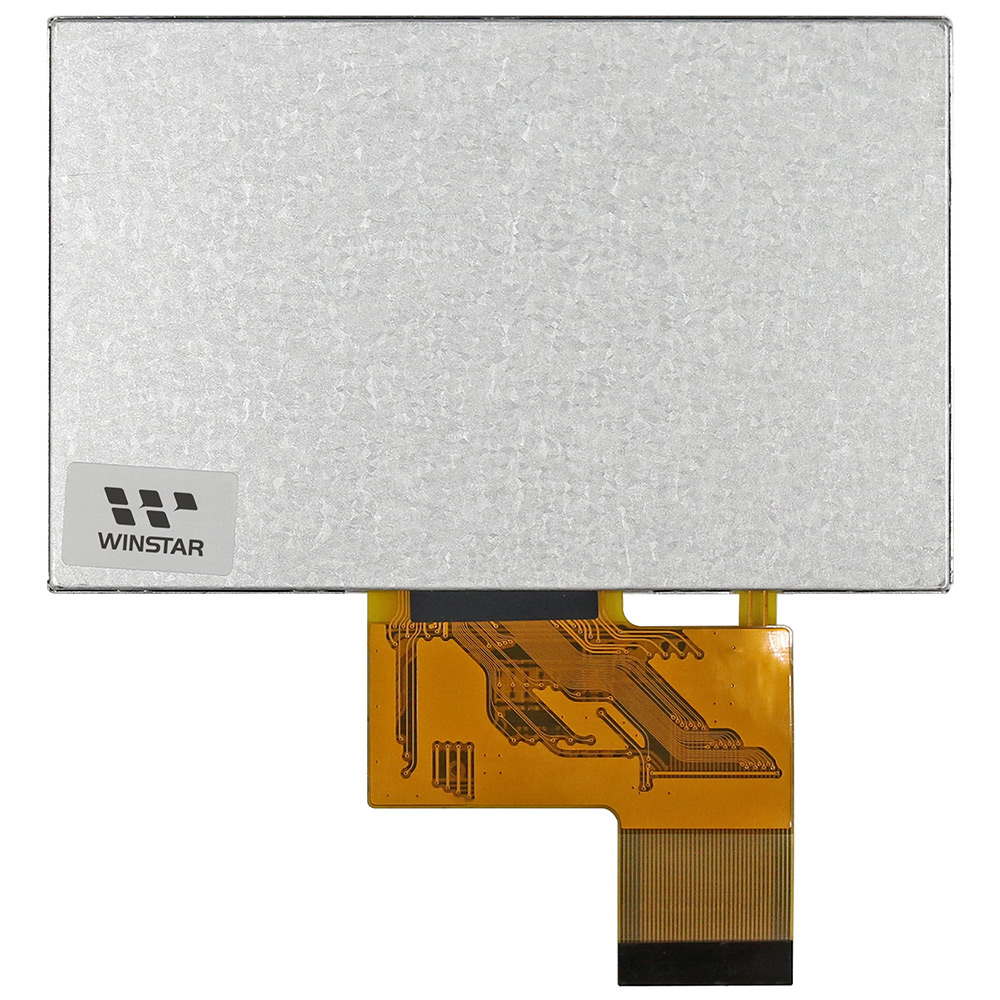

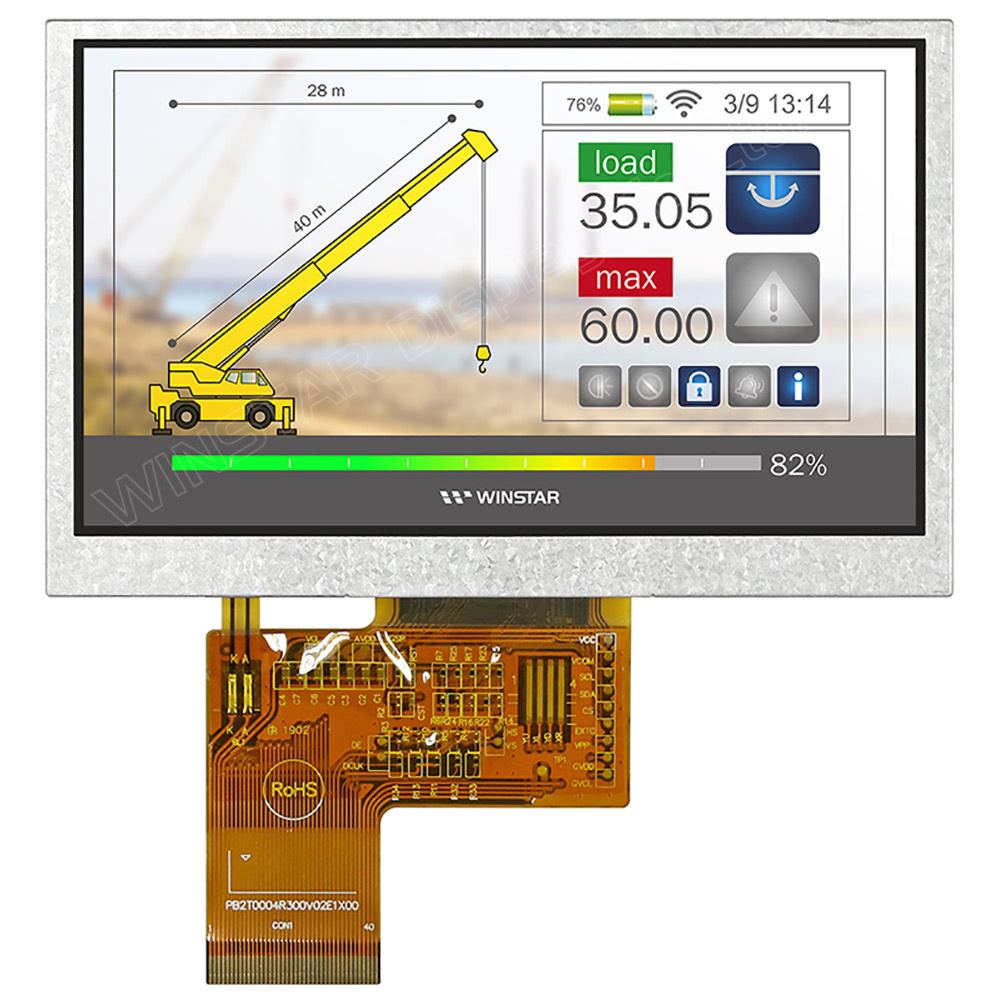

WF43VSIAEDNN0は直射日光下の可読性があり、高輝度1000cd/m2(標準値)で、解像度480x272(WQVGA)で、4.3インチのフルカラーTFT-LCDディスプレイモジュールです。ST7282 コントローラーICを内蔵し、24-bit RGB インターフェースをサポート致します。抵抗膜方式タッチパネル(RTP)と投影型静電容量式タッチパネル(PCAP)の搭載は可能です。WF43VSIAEDNN0はWF43HSIAEDNNB (CPTのTFT-LCD採用)の代替品です。
WF43VSIAEDNN0 のロジック (VCC) 電源電圧は3.1Vから3.5Vで、標準値は3.3Vです。パネルの表面はグレア(GLARE) 処理で、視野角は12時方向(グレースケール反転は6時方向)で、アスペクト率は16:9です。操作温度範囲は -20℃~+70℃ で、 保存温度範囲は -30℃~+80℃です。直射日光下の可読性ある製品ですから、室外測定装置、工業用検査装置、測定器など に適しております。

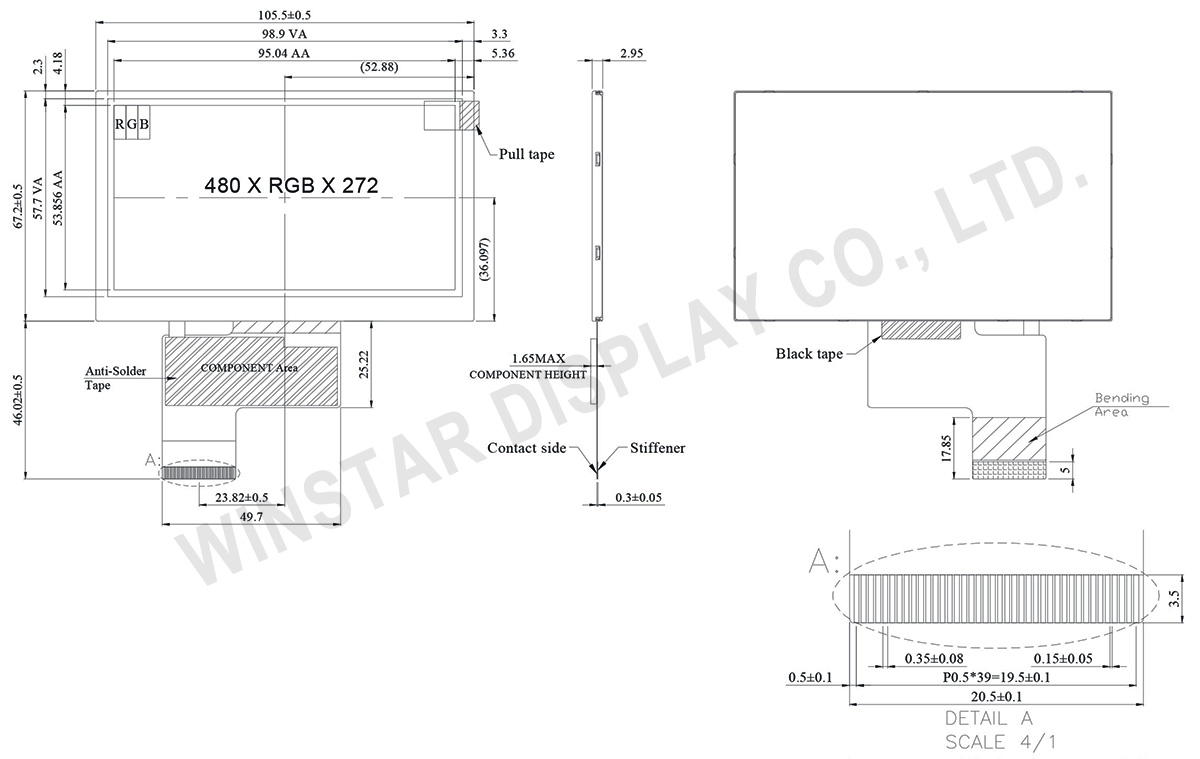

外形図
製品仕様
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37~40 | NC | No connection |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 4.3 | インチ |
| ドットマトリクス(解像度) | 480 x RGB x 272(TFT) | dots |
| モジュールサイズ | 105.5 x 67.2 x 2.95 | mm |
| 有効エリア | 95.04 x 53.856 | mm |
| ドットピッチ | 0.066 x 0.198 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| 画面アスペクト比 | 16:9 | |
| ドライバIC | ST7282 | |
| インターフェイス | 24-bit RGB | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | グレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| ロジック電源電圧 | Vcc | 3.1 | 3.3 | 3.5 | V |
| デジタル動作電流 | ICC | 22 | 33 | mA |
