4,3 İnç Güneş Işığında Okunabilir TFT LCD Modül (480×272) - WF43VSIAEDNN0

4,3 İnç Güneş Işığında Okunabilir TFT LCD Modül (480×272)

Model No. WF43VSIAEDNN0

►Boyut : 4.3 inç
►Çözünürlük : 480 x 272 piksel
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi : ST7282
►Kontrol Kartı : Hayır
►Parlaklık(cd/m2) : 1000
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran : Dokunmatik Ekran olmadan

PDF İndir

DEMO CODE

Sorguya ekle

Önceki Listeye geri dön Sonraki

Açıklama

WF43VSIAEDNN0, 1000 cd/m² (tipik değer) yüksek parlaklık ile güneş ışığında okunabilir bir TFT LCD modülüdür. WF43VSIAEDNN0, WQVGA 480x272 çözünürlüğe ve 4.3 inç çapraz boyuta sahip renkli bir TFT LCD'dir. Bu TFT modeli, 24-bit RGB arabirimlerini destekleyen ST7282 sürücü IC ile donatılmıştır. WF43VSIAEDNN0, CPT (Chunghwa Picture Tubes Ltd) TFT panelini kullanan WF43HSIAEDNNB modelini değiştirmek için alternatif bir üründür.

WF43VSIAEDNN0'nın mantık (VCC) besleme voltajı 3.1V ile 3.5V arasında olup, tipik değeri 3.3V'dur. Yansıma yüzeyi, 12 saat yönünde görüntüleme yönü, 6 saatlik gri tonlaması inversiyonu ve 16:9 en-boy oranı özelliklerine sahiptir. -20℃ ile +70℃ arasında çalışabilir ve depolama sıcaklıkları -30℃ ile +80℃ arasında değişir. Winstar'ın güneş ışığında okunabilir TFT LCD'si, dış mekan ölçüm ekipmanları, endüstriyel ölçüm ekipmanları, test ekipmanları, ölçüm aletleri, ölçüm cihazları vb. için mükemmeldir.

Yukarıdaki özelliklere sahip dokunmatik fonksiyonlar arıyorsanız, lütfen WF43VSIAEDNT0 modelini (Dirençli Dokunmatik Ekran) veya WF43VSIAEDNGA modelini (Projelendirilen Kapasitif Dokunmatik Ekran) kontrol edin.

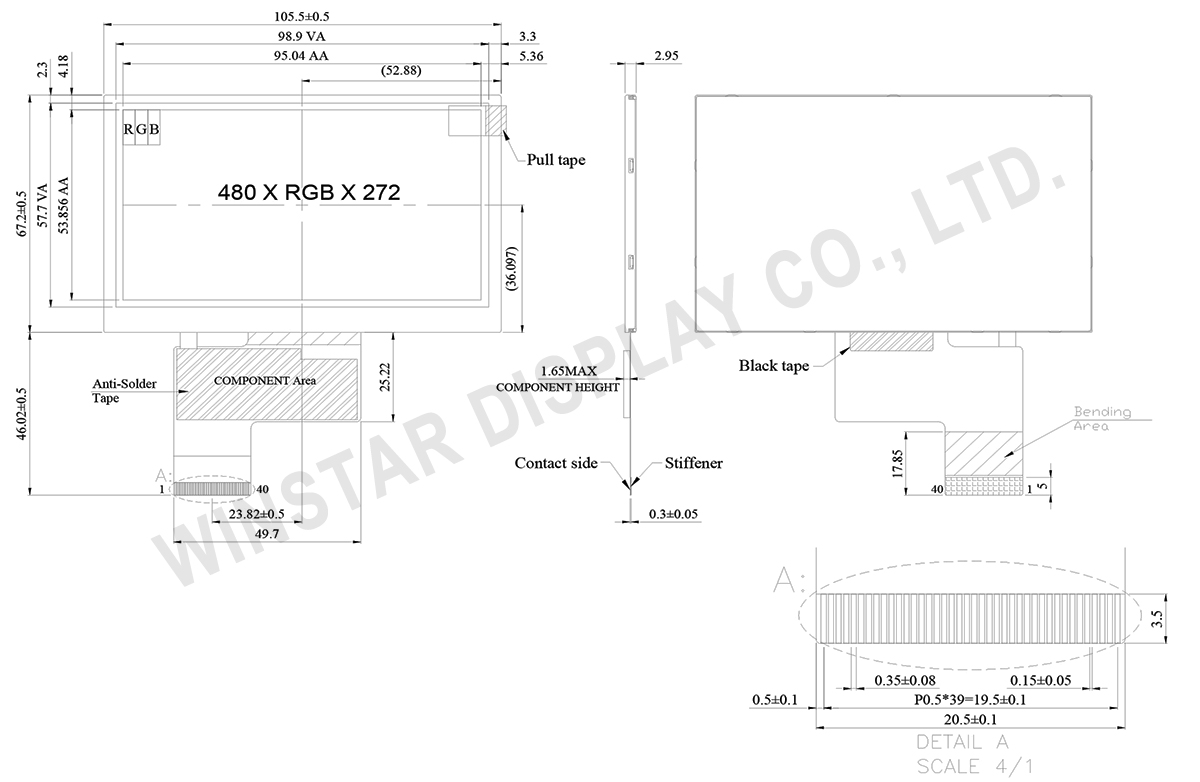

ÇIZIM

Sunlight Readable TFT, Sunlight Readable LCD Module, Sunlight Readable LCD, Sunlight LCD - WF43VSIAEDNN0

AYRINTILAR

Genel Özellikler

Kalem	Ölçü	Birim
Boyut (Köşegen)	4.3	inç
Nokta Matrisi (Çözünürlük)	480 x RGB x 272(TFT)	dots
Modül ölçüleri	105.5(W) x 67.2(H) x 2.95(D)	mm
Aktif alan	95.04 x 53.856	mm
Nokta sıklığı	0.066 x 0.198	mm
LCD Tipi	TFT, Beyaz, İletici
Görünüm yönü	12 o'clock
Gray Skala Enverziyonu Yönü	6 o'clock
Görünüm Oranı	16:9
Sürücü Entegresi	ST7282-G4-1L
Arayüz	24-bit RGB
Backlight Tipi	LED, Beyaz
Dokunmatik Ekran	Dokunmatik Ekran olmadan
Yüzey	Pantalla antirreflectante

Maksimum Değerler

Kalem	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
Çalışma Sıcaklığı	TOP	-20	－	+70	℃
Saklama Sıcaklığı	TST	-30	－	+80	℃

Elektronik Özellikleri

Çalışma koşulları

Kalem	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
Mantık İçin Besleme Gerilimi	Vcc	3.1	3.3	3.5	V
Dijital çalışma akımı	ICC		22	33	mA

LED sürüş koşulları

Parametre	Sembol	Minumum Deger	Tipik Değer	Maksimum Değer	Birim
LED akımı	-	-	40	-	mA
Güç Tüketimi	-	896	1024	1088	mW
LED voltajı	VBL+	22.4	25.6	27.2	V
LED ömrü	-	50,000	-	-	Hr

Arayüz Pin Fonksiyonlari

LCM Pin Tanımı

Pin	Sembol	Fonksiyon
1	VLED-	Power for LED backlight cathode
2	VLED+	Power for LED backlight anode
3	GND	Power ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data (MSB)
13	G0	Green data (LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data (MSB)
21	B0	Blue data (LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data (MSB)
29	GND	Power ground
30	CLK	Pixel clock (DCLK)
31	DISP	Display on/off
32	HSYNC	Horizontal sync signal; negative polarity
33	VSYNC	Vertical sync signal; negative polarity
34	DE	Data Enable
35	NC	No connection
36	GND	Power ground
37	NC	No connection
38	NC	No connection
39	NC	No connection
40	NC	No connection
