0,91 inç COG 128x32 In-Cell Dokunmatik OLED Ekran
Model No. WEO012832M-CTP
►Türü : Grafik
►Yapı : COG
►Boyut : 0.91 inç
►128 x 32 dot matrisi
►IC：SSD7317
►3V güç sağlayıcı
►1/32 görev
►Ara yüz : SPI/I2C
►In-Cell Touch Panel
►OLED Rengi: Beyaz / Sarı
Açıklama
WEO012832M-CTP modeli, çözünürlüğü 128x32 piksel olan In-Cell Kapasitif Dokunmatik Panel ile donatılmış 0,91 inçlik bir COG Grafik OLED ekranıdır. Bu modül, 4 Telli SPI ve I2C arayüzünü destekleyen SSD7317 TDDI IC (Dokunmatik ile Ekran Sürücüsü IC) ile entegre edilmiştir. Bu SSD7317 IC, dokunmatik ve ekran mikroelektroniğini tek bir çipte birleştiren bir Dokunmatik ve Ekran Sürücü Entegrasyonu IC (TDDI IC) olup, giyilebilir cihazlar, akıllı ev aletleri ve akıllı sağlık cihazları gibi uygulamaları hedeflemektedir.
WEO012832M-CTP modeli, Sağ veya Sol yönde destekleyen dört dokunmatik tuş (alan) ve bir yönlü kaydırma özelliğine sahip olan In-Cell Dokunmatik Panel teknolojisini benimsemiştir. Mantık için tedarik gerilimi (VDD) 1,65V ile 3,5V arasındadır, tipik değeri 3,3V'dir, 1/32 sürüş görevi, %50 Dama Tahtası akımıyla ekran 8,5V VCC'de 4mA (tipik değer), sürüş görevi 1/32. Bu modül, -40°C ile +80°C arasındaki sıcaklıklarda çalışabilir ve depolama sıcaklık aralığı -40°C ile +85°C arasındadır.
WEO012832M-CTP model OLED modülü, 10.000:1 yüksek kontrast oranıyla daha canlı ve daha derin siyahlar ve daha parlak beyazlar sunar. Bu, geliştirilmiş bir görüntü kalitesi, daha keskin detaylar ve iyileştirilmiş okunabilirlik sağlar.

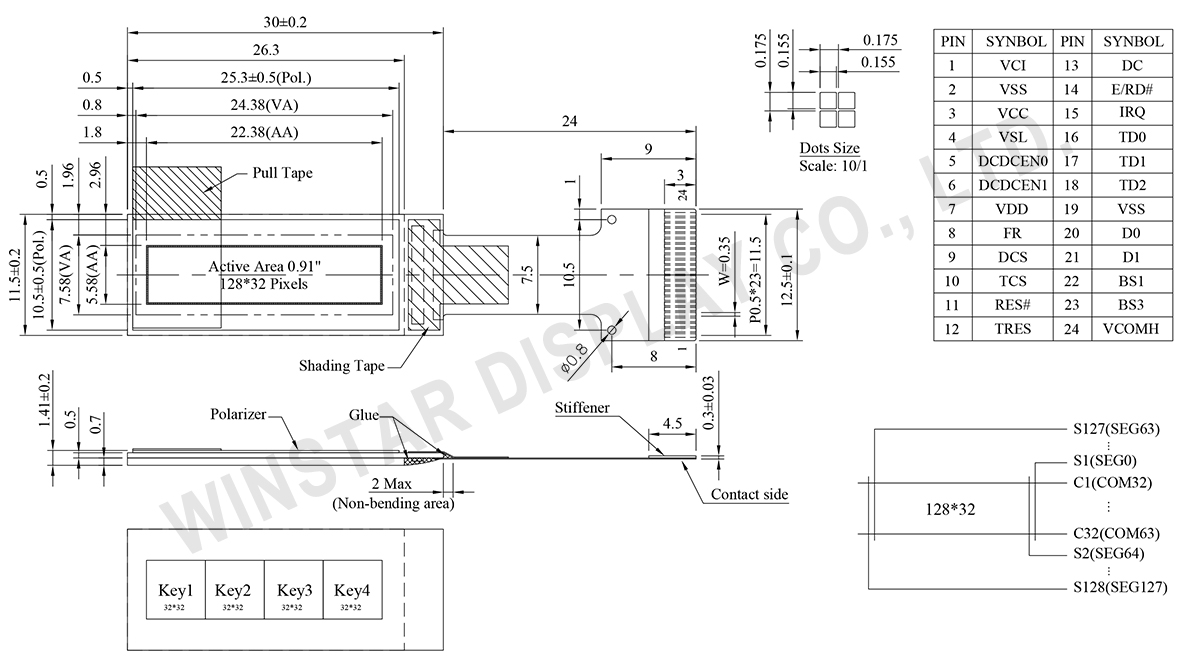

ÇIZIM
Data source ref: WEO012832MWAP3J00000
AYRINTILAR
Arayüz Pin Fonksiyonlari
| No. | Sembol | Fonksiyon | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | VCI | Power supply pin for touch analog driving. VCI must be greater than or equal to VDD. | ||||||||||||||||||||
| 2 | VSS | Ground pin. | ||||||||||||||||||||
| 3 | VCC | Power Supply for Display. Most positive voltage. Connect to external source. | ||||||||||||||||||||
| 4 | VSL | This is segment voltage (output low level) reference pin. When external VSL is not used, connect externally to VSS. When external VSL is used, connect with resistor and diode to ground |
||||||||||||||||||||
| 5 | DCDCEN0 | Enable output pin for external DCDC circuit. NC if not used | ||||||||||||||||||||
| 6 | DCDCEN1 | Enable input pin for external DCDC circuit. Tie low if not used. | ||||||||||||||||||||
| 7 | VDD | Power supply pin for core logic operation. | ||||||||||||||||||||
| 8 | FR | This pin outputs RAM write synchronization signal. It should be kept NC if it is not used. |
||||||||||||||||||||
| 9 | DCS | This pin is the chip select input connecting to the MCU for display interface. | ||||||||||||||||||||
| 10 | TCS | This pin is the chip select input connecting to the MCU for touch. | ||||||||||||||||||||
| 11 | RES# | This pin is the reset signal input for display interface. | ||||||||||||||||||||
| 12 | TRES | This pin is the reset signal input for touch. | ||||||||||||||||||||
| 13 | DC | This pin is Data/Command control pin for display interface. In I2C mode, this pin acts as SA0 for slave address selection. |
||||||||||||||||||||
| 14 | E/RD# | In I2C mode, this pin acts as SA1 for slave address selection. | ||||||||||||||||||||
| 15 | IRQ | Interrupt signal for touch reporting. | ||||||||||||||||||||
| 16 | TD0 | Serial Data Input/Output and clock for Touch In SPI mode TD2 serves as SDOUT, TD1 serves as SDIN, and TD0 serves as the serial clock SCLK. In I2C mode TD2 and TD1 should be tied together and serve as SDA and TD0 is the serial clock SCL. External pull up resistors. |
||||||||||||||||||||
| 17 | TD1 | |||||||||||||||||||||
| 18 | TD2 | |||||||||||||||||||||
| 19 | VSS | Ground pin. | ||||||||||||||||||||
| 20 | D0 | The serial clock input for display interface. | ||||||||||||||||||||
| 21 | D1 | The serial data input for display interface. | ||||||||||||||||||||
| 22 | BS1 |
|
||||||||||||||||||||
| 23 | BS3 | |||||||||||||||||||||
| 24 | VCOMH | COM signal deselected voltage level. A capacitor should be connected between this pin and VSS. |
Mekanik Veri
| Kalem | Ölçü | Birim |
|---|---|---|
| Dot Matrix | 128 × 32 Dots | － |
| Modül ölçüleri | 30.0 × 11.5 × 1.41 | mm |
| Aktif alan | 22.38 × 5.58 | mm |
| Nokta boyutu | 0.155 × 0.155 | mm |
| Nokta sıklığı | 0.175 × 0.175 | mm |
| Display Mode | Pasif Matrisli | |
| Display Color | Monokrom | |
| Drive Duty | 1/32 Duty | |
| IC | SSD7317 | |
| Arayüz | 4-wire SPI,I2C | |
| CTP Arayüz | SPI,I2C | |
| Gesture | 4-key and 1-D slide | |
| Boyut (Köşegen) | 0.91 inç | |
Maksimum Değerler
| Parameter | Sembol | Minumum Deger | Maksimum Deger | Birim |
|---|---|---|---|---|
| Supply Voltage for Logic | VDD | 0 | 4.0 | V |
| Supply Voltage for Logic | VCI | 0 | 4.0 | V |
| Supply Voltage for Display | VCC | 0 | 19 | V |
| Çalışma Sıcaklığı | TOP | -40 | +80 | °C |
| Saklama Sıcaklığı | TSTG | -40 | +85 | °C |
Elektronik Özellikleri
DC Elektronik Özellikleri
| Kalem | Sembol | Durum | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|---|
| Supply Voltage for Logic | VDD | － | 1.65 | 3.3 | 3.5 | V |
| Touch controller Supply Voltage | VCI | － | 3.0 | － | 3.5 | V |
| Supply Voltage for Display | VCC | － | 8.0 | 8.5 | 9.0 | V |
| High Level Input | VIH | － | 0.8×VDD | － | － | V |
| Low Level Input | VIL | － | － | － | 0.2×VDD | V |
| High Level Output | VOH | － | 0.9×VDD | － | － | V |
| Low Level Output | VOL | － | － | － | 0.1×VDD | V |
| 50% Check Board operating Current | ICC | VCC =8.5V | － | 4 | 8 | mA |
