ホーム 製品 OLEDディスプレイ モジュール グラフィック有機ELモジュール WEA064128B

1.3インチOLEDディスプレイモジュール - COG + PCB

型番 WEA064128B

►グラフィック有機elモジュール
►サイズ: 1.3インチ
►結構: COG+PCB
►64x128 ドットマトリックス
►IC: SH1107
►3.3V電源電圧
►1/64 duty
►インターフェース: SPI
►発光色: 白色

製品情報

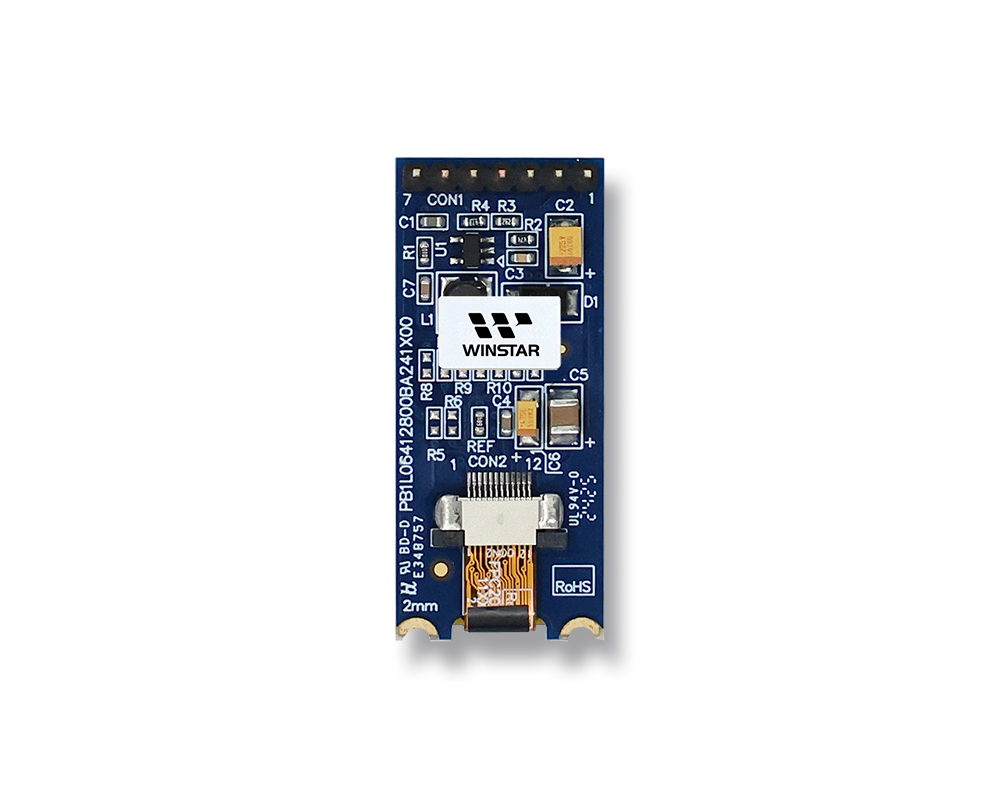

WEA064128Bシリーズ1.3インチOLEDディスプレイモジュールは、統合PCB設計を特徴とし、顧客が自分でPCBを開発する必要をなくします。モジュールには、機器に簡単に取り付けるため2つの取り付け穴がPCBに配置されており、設計の利便性と柔軟性を提供します。この1.3インチOLED SPIディスプレイは、さまざまなアプリケーションに対応するシンプルで高性能なソリューションを提供します。

主な特長

  • 鮮明な表示と優れたコントラスト:64x128解像度と10,000:1のコントラスト比により、明確で精密なビジュアルを提供します。
  • 過酷な環境での信頼性:-40℃から80℃の温度範囲でスムーズに動作し、厳しい条件下でも安定したパフォーマンスを確保します。
  • 柔軟な統合:SH1107ドライバICと4線SPIインターフェースにより、システム統合が簡単に行えます。
  • 低消費電力、高効率:効率的な電源管理のために設計され、3.3V ロジック電源をサポートし、低消費電力アプリケーションに最適です。

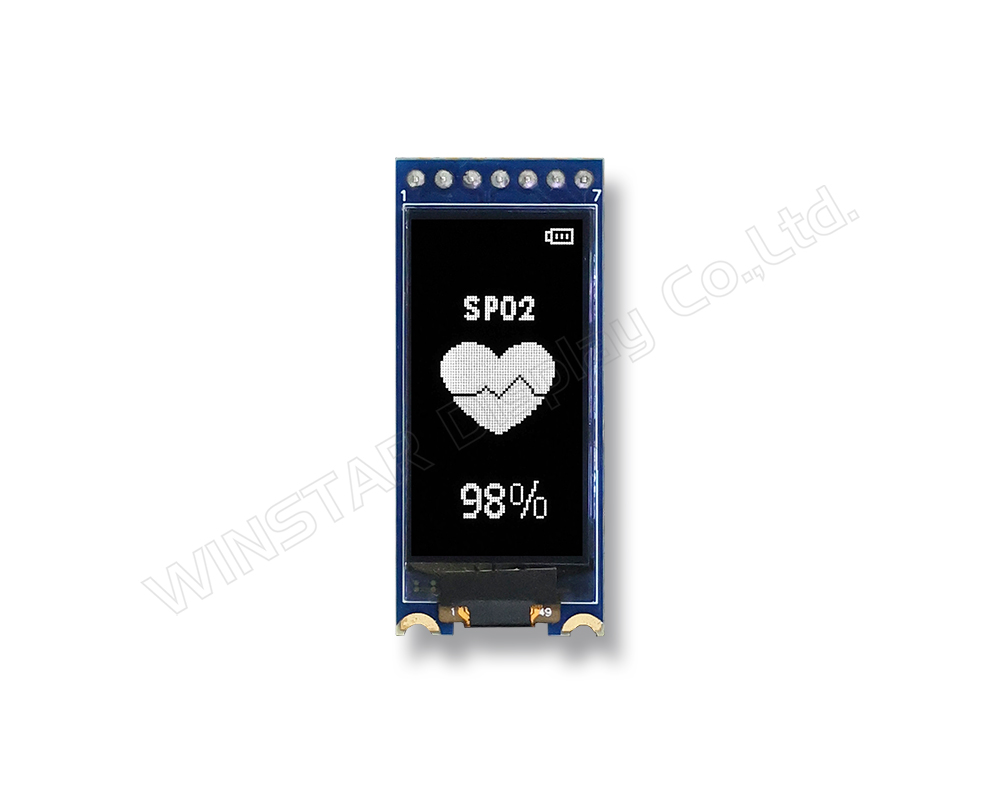

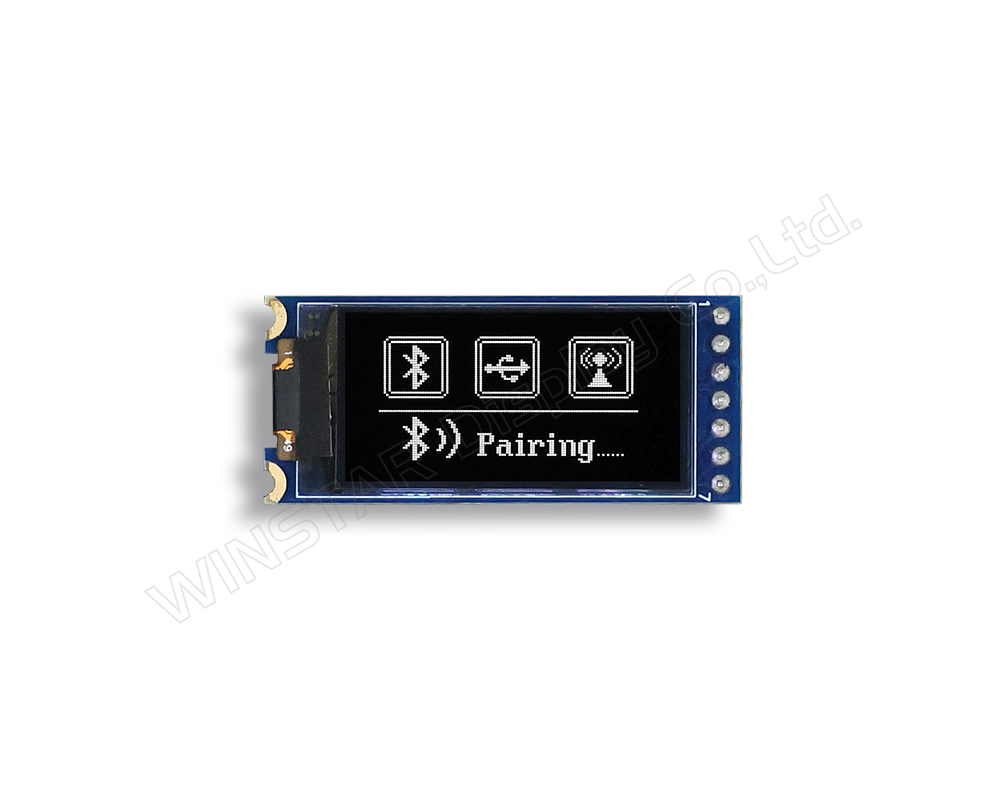

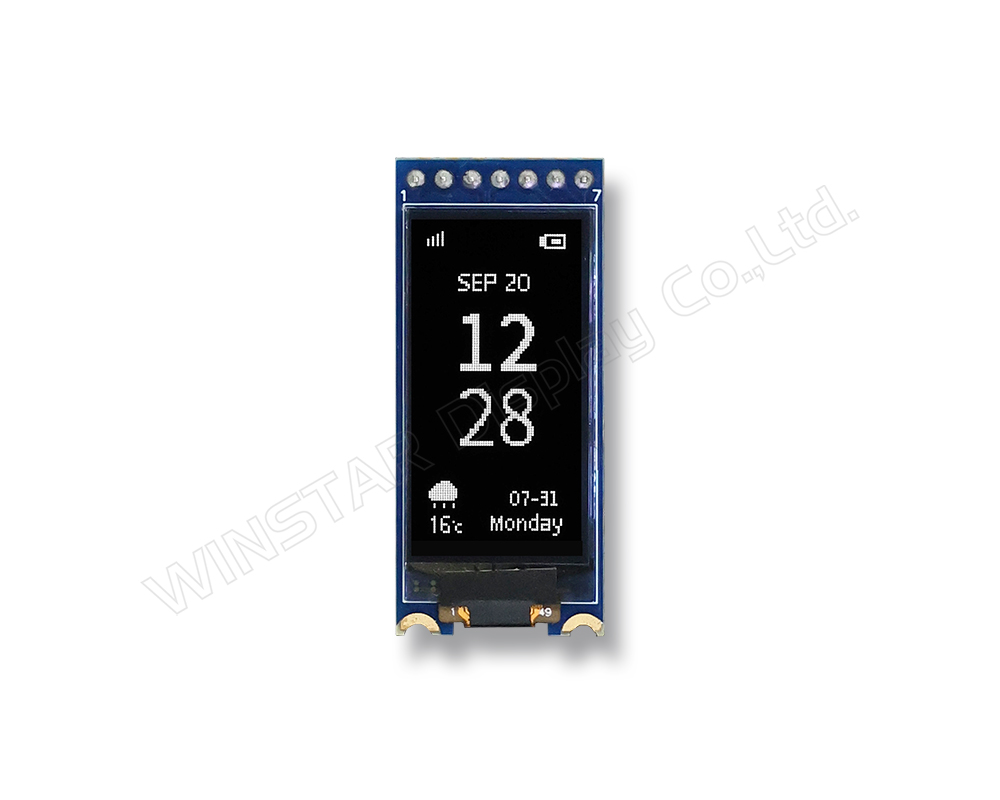

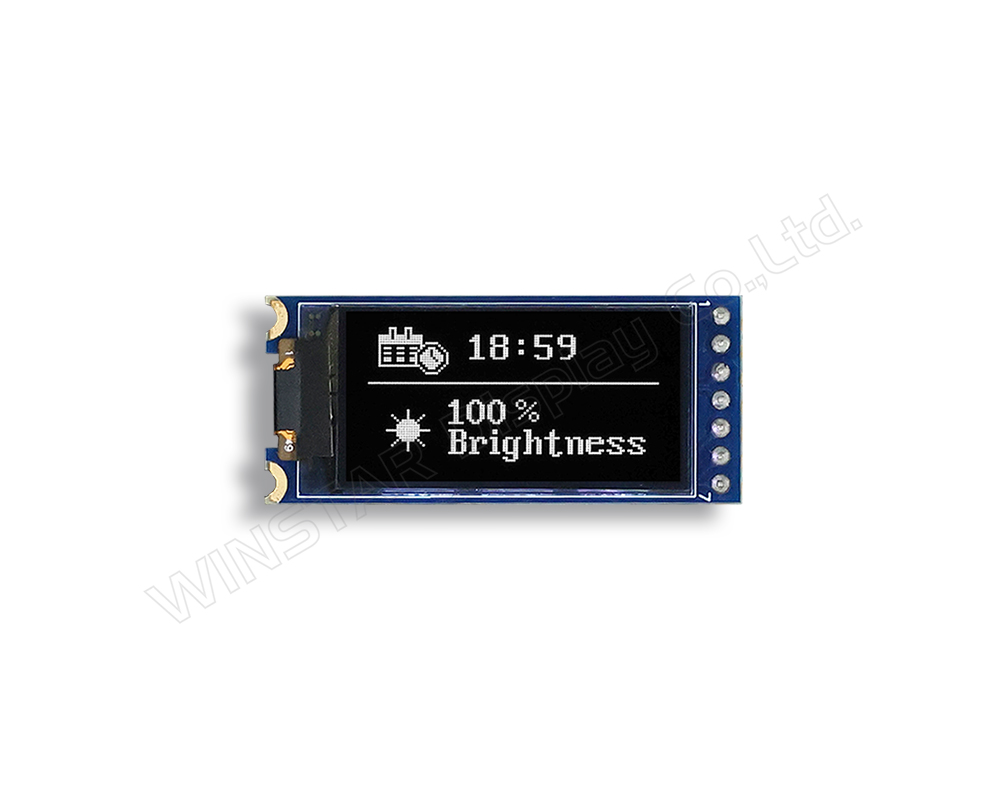

  • 縦向(垂直)および横向き(水平)ディスプレイ方向に対応しており、多様な用途設計の柔軟性を提供します。


多用途なアプリケーション:

  • ゲーミング周辺機器:キーボードディスプレイやステアリングホイールパネルに最適で、正確なフィードバックと動的なビジュアル効果を提供します。
  • スマートホームとオートメーション:スマートロックやホームコントロールパネルに最適で、ユーザーエクスペリエンスを向上させます。
  • 産業用制御とテスト:産業システムや精密機器のディスプレイに信頼性を提供します。
  • ウェアラブルデバイス:スマートウォッチや健康トラッカーに最適で、正確で信頼性の高いデータ表示を提供します。

WEA064128Bシリーズ1.3インチOLEDディスプレイモジュールは、さまざまな業界のエンジニアに対して安定した高品質のソリューションを提供します。統合されたPCB設計、取り付け穴、効率的な電力管理、柔軟な統合オプションにより、次の製品開発に最適な選択肢となります。

1.3インチOLEDディスプレイSPI - COG + PCB, OLED 1.3 SPI - WEO064128B, WEA064128B | WINSTAR

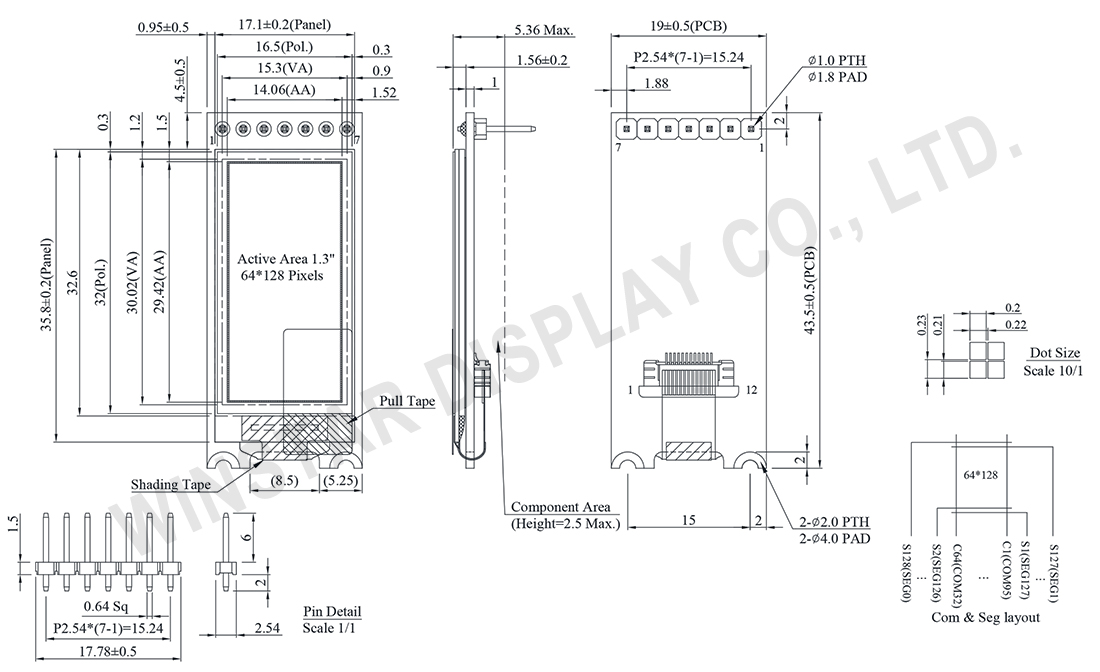

外形図

1.3 OLED Display SPI  - COG + PCB, OLED 1.3 SPI - WEA064128B

Data source ref:WEA064128BWAP3N00000

製品仕様

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 64 x 128 Dots
外形寸法 17.1 × 35.80 ×5.36 Max. mm
有効表示エリア 14.06 × 29.42 mm
ピクセルサイズ 0.20 × 0.21 mm
ピクセルピッチ 0.22 × 0.23 mm
表示モード パッシブマトリクス
発光色 モノクロ
駆動方法 1/64 Duty
IC SH1107
インターフェイス 4-wire SPI
サイズ 1.3 インチ

絶対最大定格

パラメーター 記号 最小値 最大値 単位
ロジック電源電圧 VCC -0.3 3.6 V
操作温度 TOP -40 +80 °C
保存温度 TSTG -40 +85 °C

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 2.5 3.3 3.5 V
入力電圧(High) VIH 0.8×VCC VCC V
入力電圧(Low) VIL VSS 0.2×VCC V
出力電圧(High) VOH 0.8×VCC VCC V
出力電圧(Low) VOL VSS 0.2×VCC V
Display 50% Pixel on  ICC VCC=3.3V 60 90 mA

ピン功能定義

No. 記号 説明
1 GND Ground
2 VCC Power supply input
3 D0 The serial clock input
4 D1 The serial data input
5 RES# This is a reset signal input pad. When RE#S is set to “L”, the settings are initialized. The reset operation is performed by the RES# signal level.
6 D/C# This is the Data/Command control
7 CS# This pad is the chip select input.
