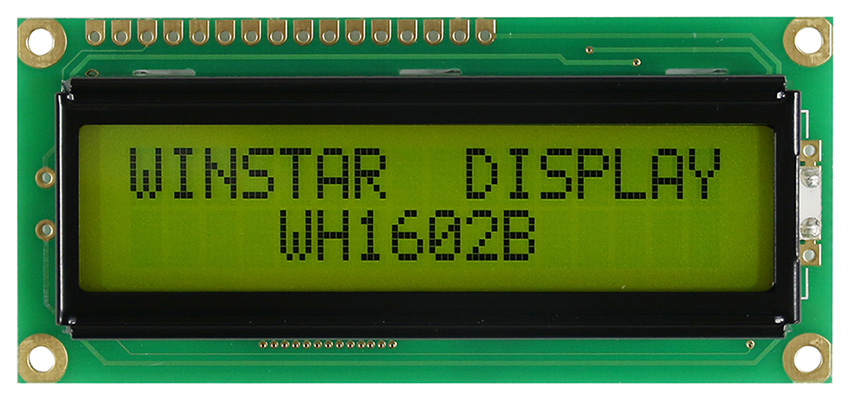

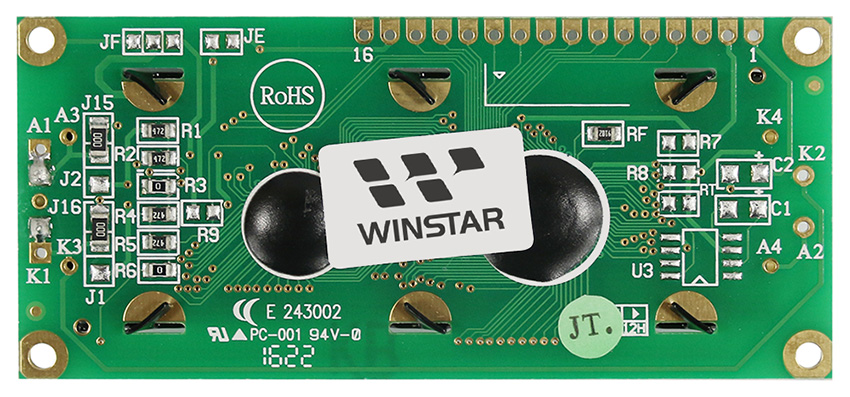

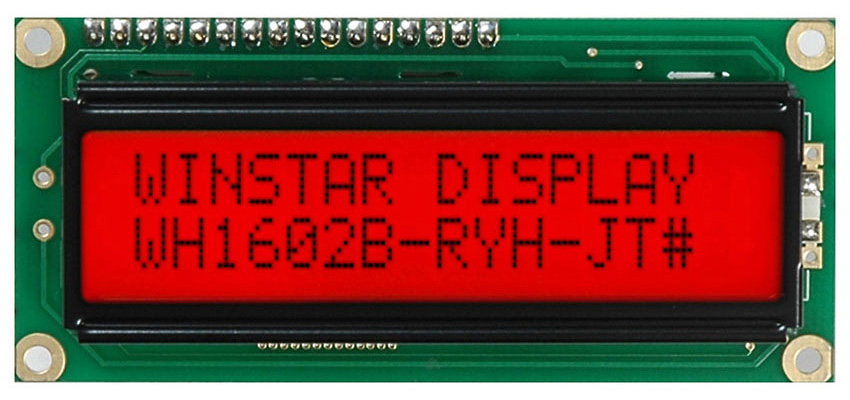

1602 LCD モジュール (16x2行)
型番 WH1602B
►LCDキャラクタディスプレイ
►タイプ: キャラクタ表示タイプが
►結構: COB
►サイズ: 2.26インチ
►16文字x2行
►5x8 ドット含カーソル
►+5V電源供給（+3Vも利用可能）
►負の電圧オプションは+3V電源のみです
►1/16 duty cycle
►LED can be driven by PIN1, PIN2, PIN15, PIN16 or A and K
►WH1602B2: 全体の厚さ10.0mm
►プリセット6800インターフェース(ST7066 IC),オプションSPI或いはI2Cインターフェース(RW1063 IC)
製品情報
ウィンスターディスプレイ 1602 LCD モジュール
WINSTARのWH1602Bシリーズは、幅広いシステム統合ニーズに応える人気の1602 LCD モジュールです。基本モデルのWH1602Bは、6800系パラレルインターフェースを搭載し、コントローラICにはST7066を使用しています。
一方、SPIまたはI2Cインターフェースを必要とする場合は、オプションとしてWH1602B1（4線SPI）およびWH1602B3（I2C）を選択可能で、これらはRW1063コントローラICを搭載しています。いずれもCOB構造を採用し、部品点数の削減とPCB設計の簡素化を実現しています。
WH1602Bシリーズは、2本のI/Oピンだけでハードウェア制御またはソフトウェア制御が可能なため、柔軟な駆動が可能です。さまざまなシステム設計に対応するため、パラレル、SPI、I2Cの複数インターフェースを備えています。
繁体字や簡体字の中国語フォントが必要な場合は、当社のグラフィックLCDモジュール WG14432Bもおすすめします。
モデル比較
| 型番 | インターフェース種類 | コントローラIC | 厚み（バックライトなし） | 厚み（バックライトあり） |
|---|---|---|---|---|
| WH1602B | 6800（4/8ビットパラレル） | ST7066 | 9.70 mm | 13.2～13.5 mm |
| WH1602B1 | 4線SPI | RW1063 | 9.70 mm | 13.2～13.5 mm |
| WH1602B2 | 6800（4/8ビットパラレル） | ST7066 | 10.0 mm | – |
| WH1602B3 | I2C | RW1063 | 9.70 mm | 13.2～13.5 mm |
高品質で信頼性の高い1602 LCD モジュールをお探しの方に、WINSTARのWH1602Bシリーズは最適な選択肢です。ご質問やカスタマイズのご相談はお気軽にお問い合わせください。

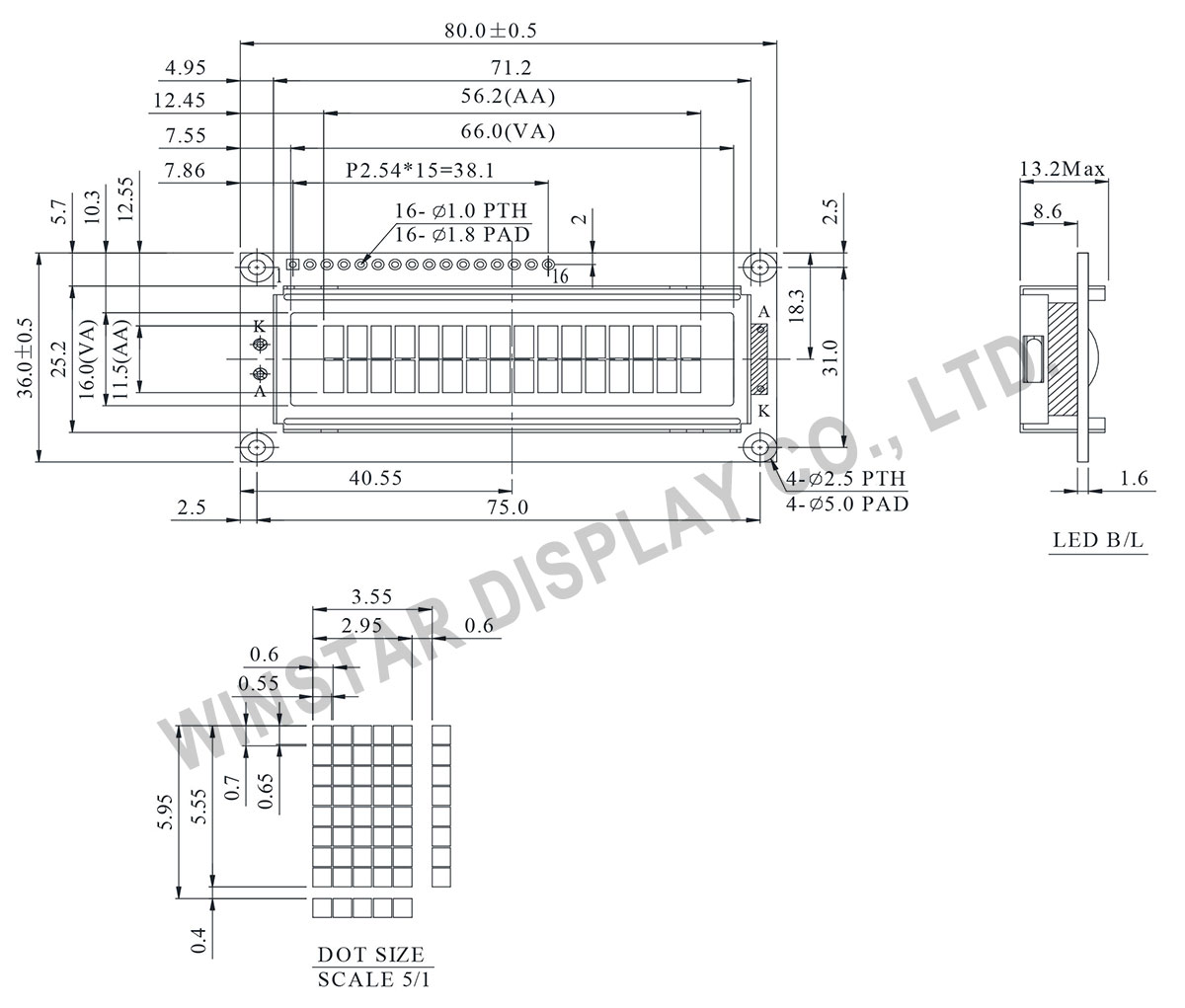

外形図
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示形式 | 16 文字 x 2 行 | － |
| モジュールサイズ | 80.0 x 36.0 x 13.5 (MAX) | mm |
| 表示エリア | 66.0 x 16.0 | mm |
| 有効エリア | 56.20 x 11.5 | mm |
| ドットサイズ | 0.55 x 0.65 | mm |
| ドットピッチ | 0.60 x 0.70 | mm |
| 文字サイズ | 2.95 x 5.55 | mm |
| 文字ピッチ | 3.55 x 5.95 | mm |
| 駆動方法 | 1/16 | |
| バックライトタイプ | LED | |
| IC | ST7066U | |
| インターフェース | 6800 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VI | VSS | － | VDD | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7 | V |
| LCD供給電圧 | VDD-Vo | -0.3 | － | 13 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 3.6 3.2 |
－ 3.7 － |
5.2 3.8 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7 VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | Vss | － | 0.6 | V |
| 高レベル出力電圧 | VOH | － | 3.9 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Contrast Adjustment |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read L: Write |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | A | － | Power supply for B/L(+) |
| 16 | K | － | Power supply for B/L(-) |
