製品情報

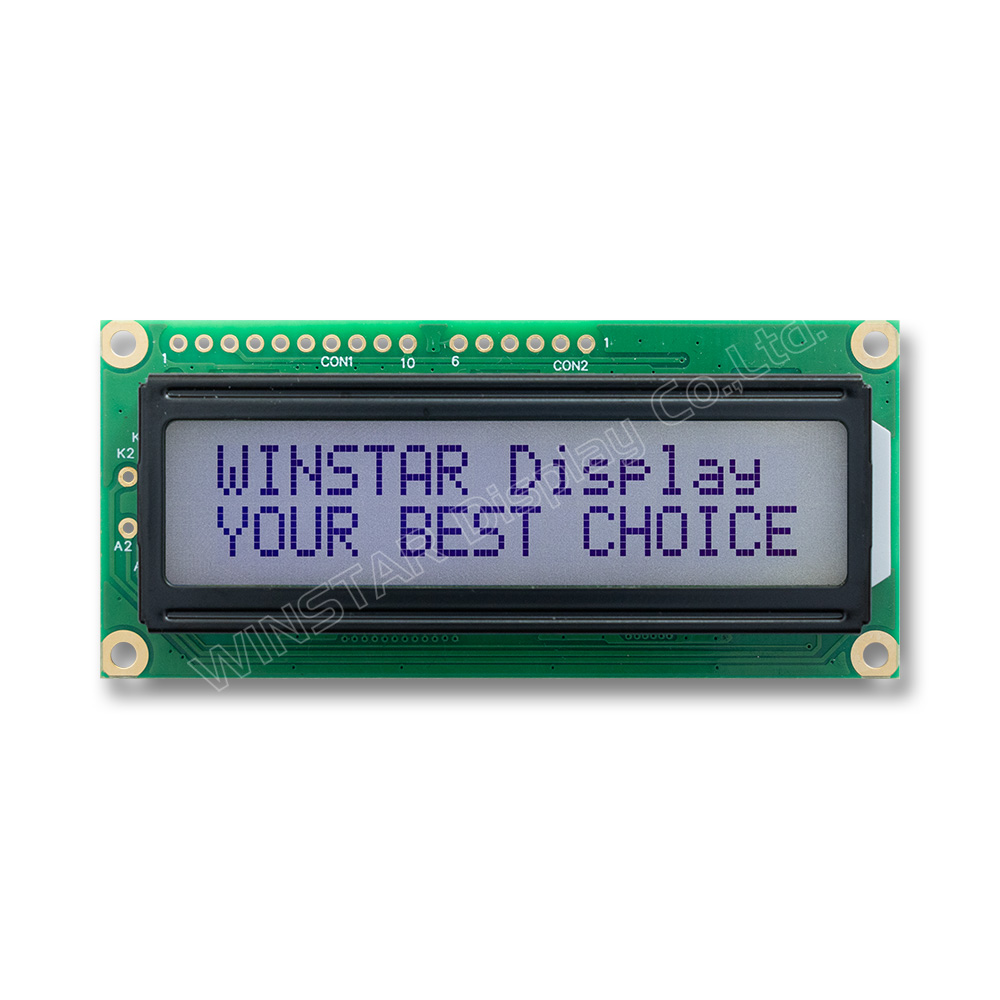

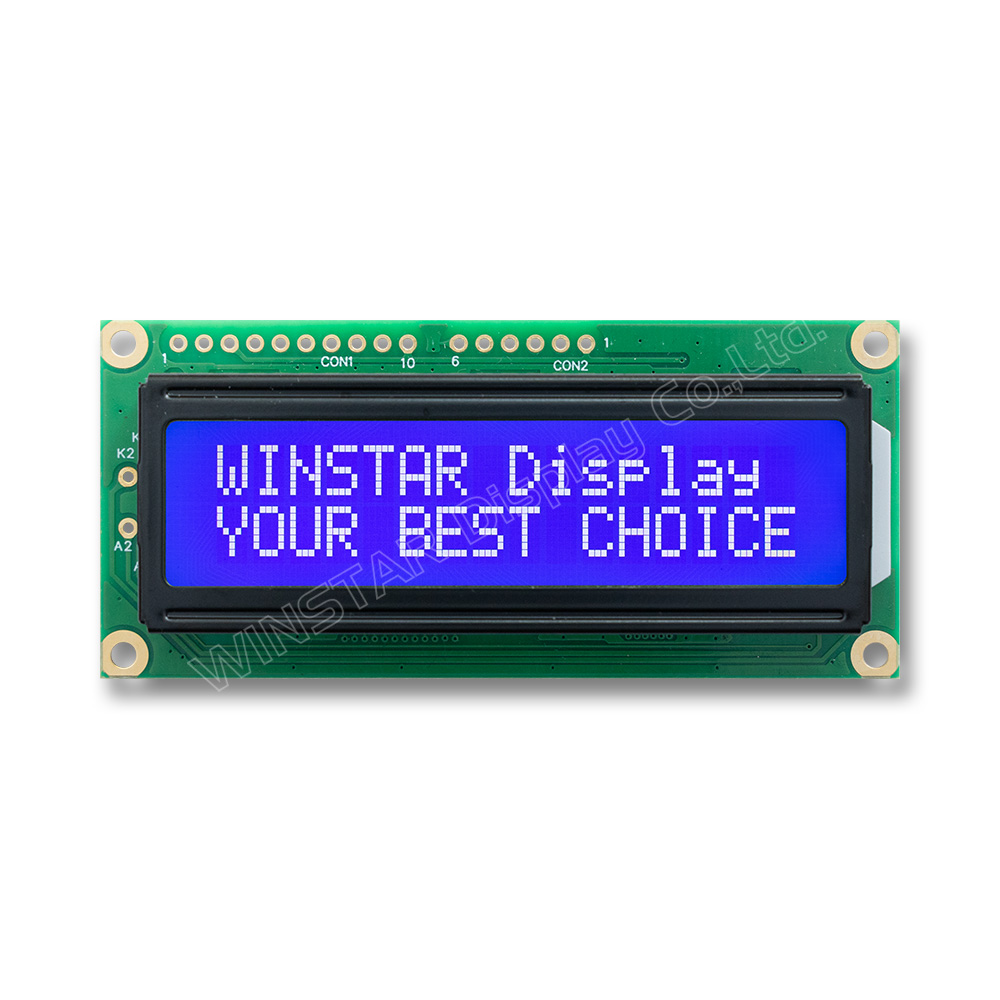

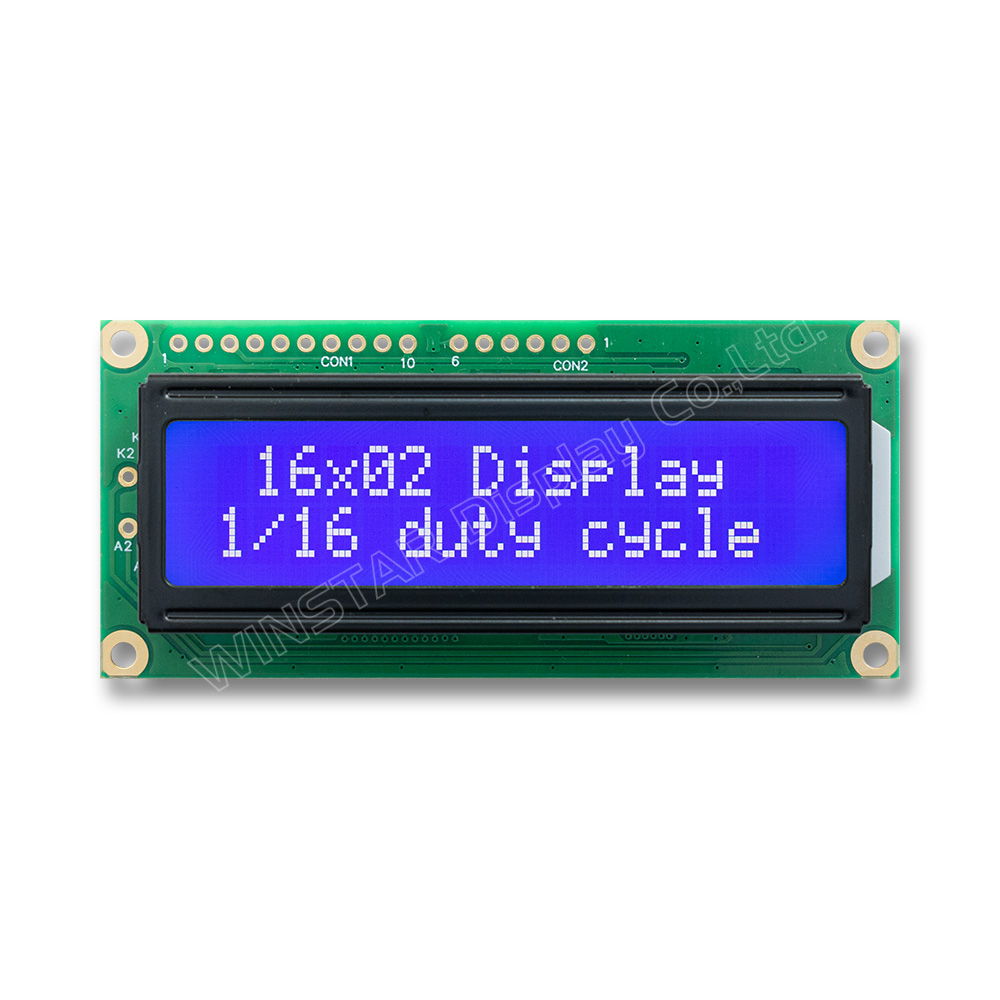

WH1602BRは、16文字 x 2行表示のUART対応キャラクタLCDモジュールです。モジュールサイズは80.0 x 36.0 x 13.5 mm、表示エリアは56.2 x 11.5 mmです。WH1602Bシリーズと同じモジュールサイズを採用しており、16文字 x 2行表示でUART通信を必要とする機器への組み込みに対応します。
WH1602BRは、ST7066U LCDコントローラとMCUを搭載し、UARTを標準通信インターフェースとしています。ジャンパ設定によりSPIまたはI2Cインターフェースも選択できます。搭載MCUと専用コマンドにより、ホスト側でST7066Uのコントローラコマンドを直接処理することなく表示を制御でき、ソフトウェア開発やシステムへの組み込みを簡素化できます。また、コマンドからLEDバックライトの輝度とLCDコントラストを調整できます。
電源電圧は4.5V～5.5V、標準値は5Vです。PCBには4か所の取付穴を設けており、機器への組み込みが容易です。動作温度範囲は-20°C～+70°C、保存温度範囲は-30°C～+80°Cです。

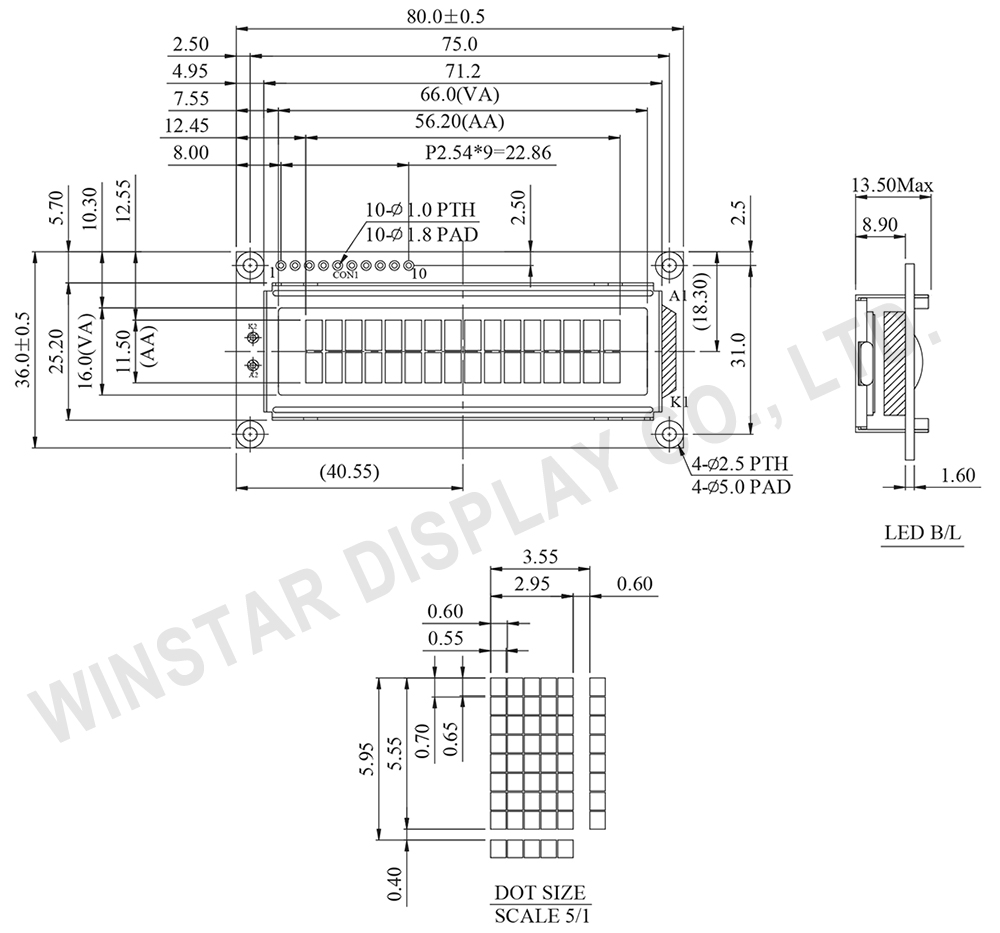

外形図
Data source ref:WH1602BR-TFH-JT#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示形式 | 16 文字 x 2 行 | － |
| モジュールサイズ | 80.0 × 36.0 × 13.5 (MAX) | mm |
| 表示エリア | 66.0 × 16.0 | mm |
| 有効エリア | 56.20 × 11.5 | mm |
| ドットサイズ | 0.55 × 0.65 | mm |
| ドットピッチ | 0.60 × 0.70 | mm |
| 文字サイズ | 2.95 × 5.55 | mm |
| 文字ピッチ | 3.55 × 5.95 | mm |
| 駆動方法 | 1/16 | |
| バックライトタイプ | LED | |
| IC | ST7066 | |
| インターフェース | UART | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | － | VSS-0.3 | － | 6.0 | V |
| EEPROM Cell Endurance | － | 100K | － | － | E/W |
| 入力電圧 | － | VSS-0.3 | － | VDD+0.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-VO | Ta=25℃ | 3.6 | 3.7 | 3.8 | V |
| 高レベル入力電圧 | VIH | － | 3.5 | － | 5.0 | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 1.5 | V |
| 供給電流 (モジュール + バックライト) | IDD | VDD=5.0V | － | － | 45 | mA |
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | RX | UART: serial data input (full duplex communication) |
| 2 | VSS | Ground |
| 3 | VDD | Supply Voltage |
| 4 | TX | UART: serial data output |
| 5 | CS | SPI: chip select |
| 6 | SDO | SPI: serial data output |
| 7 | SCK/SCL | SPI: serial clock I2C: serial clock |
| 8 | SDI/SDA | SPI: serial data input I2C: serial data input/output |
| 9 | VSS | Ground |
| 10 | VDD | Supply Voltage |
