製品情報

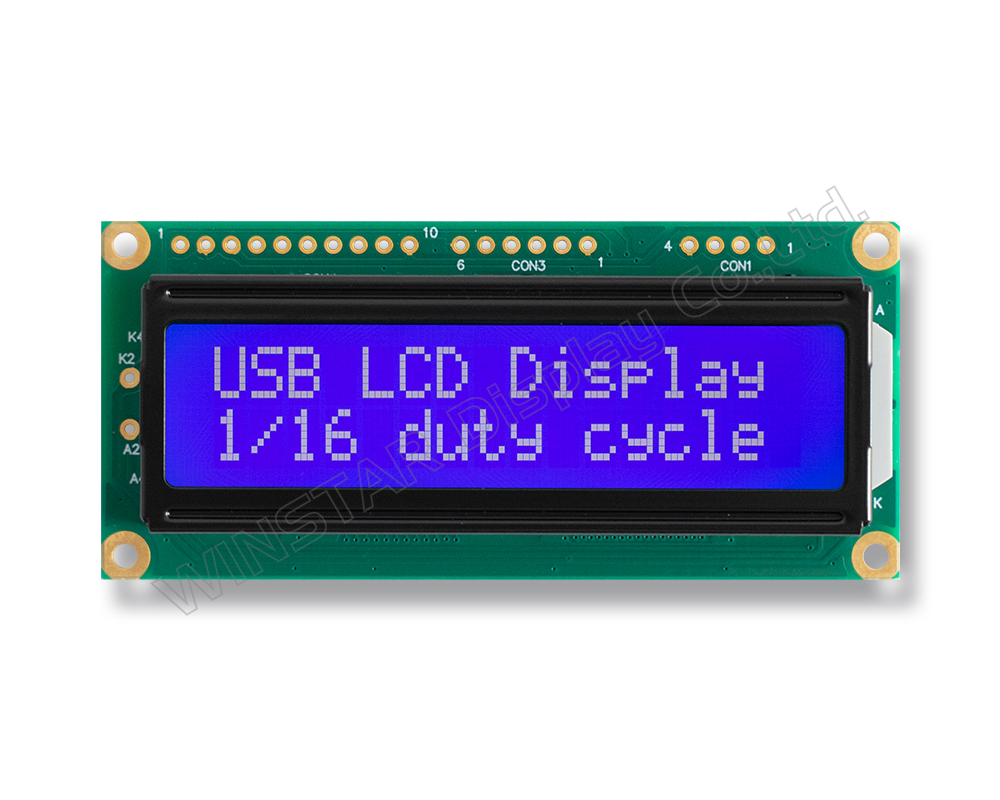

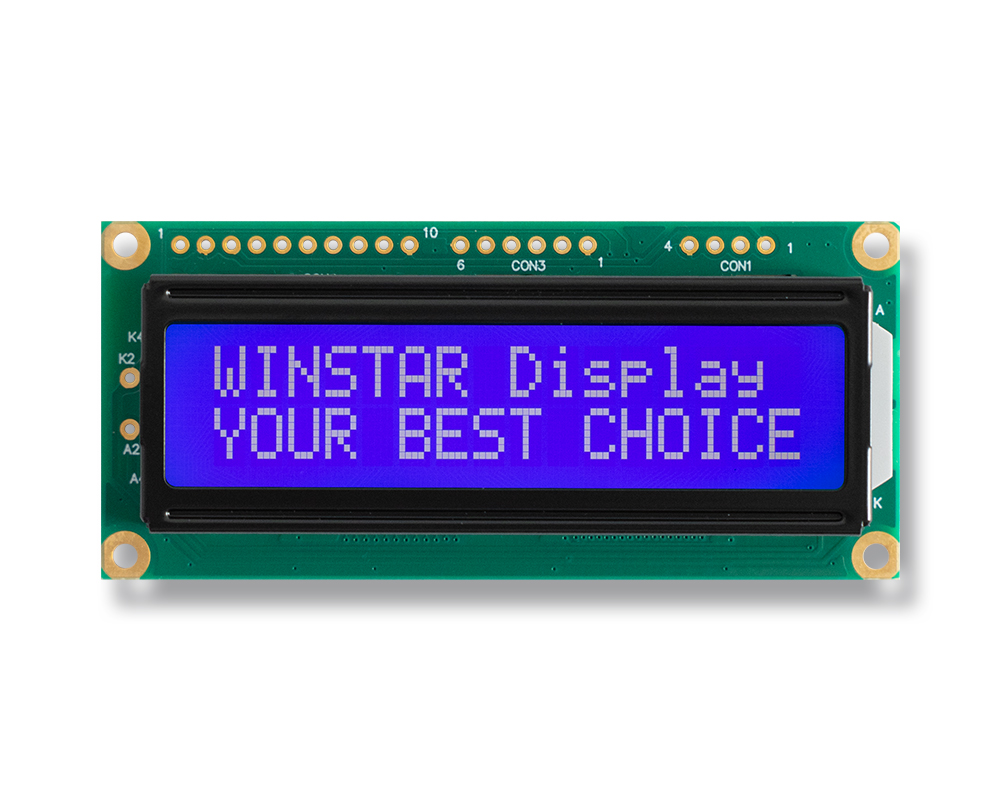

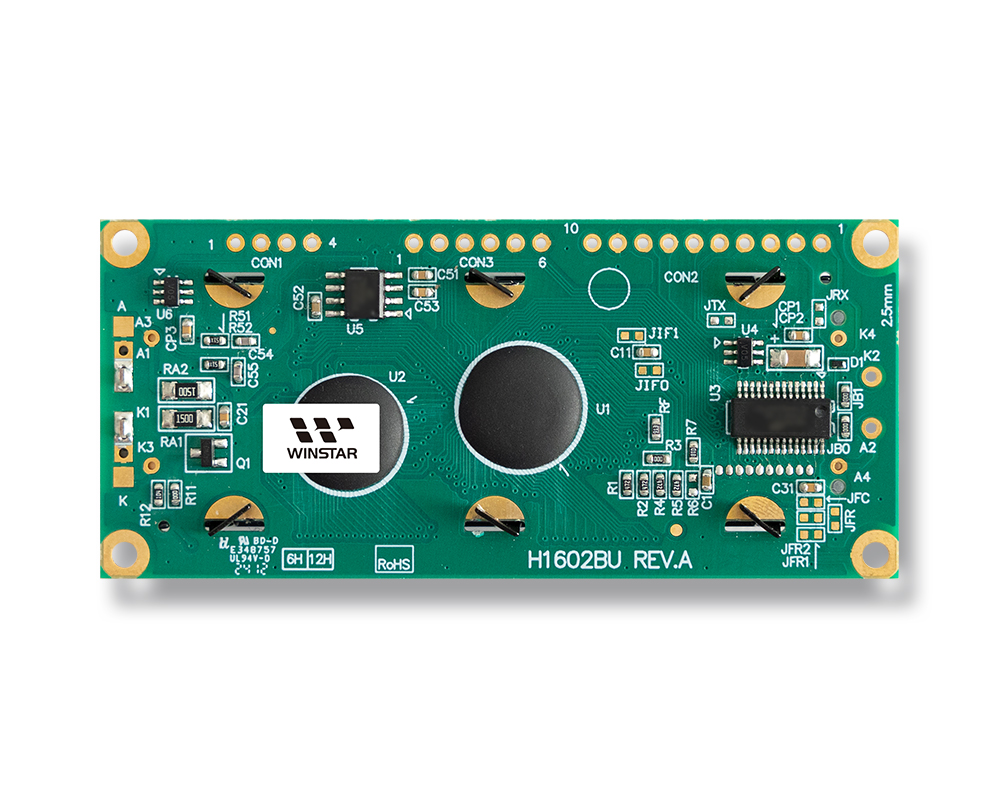

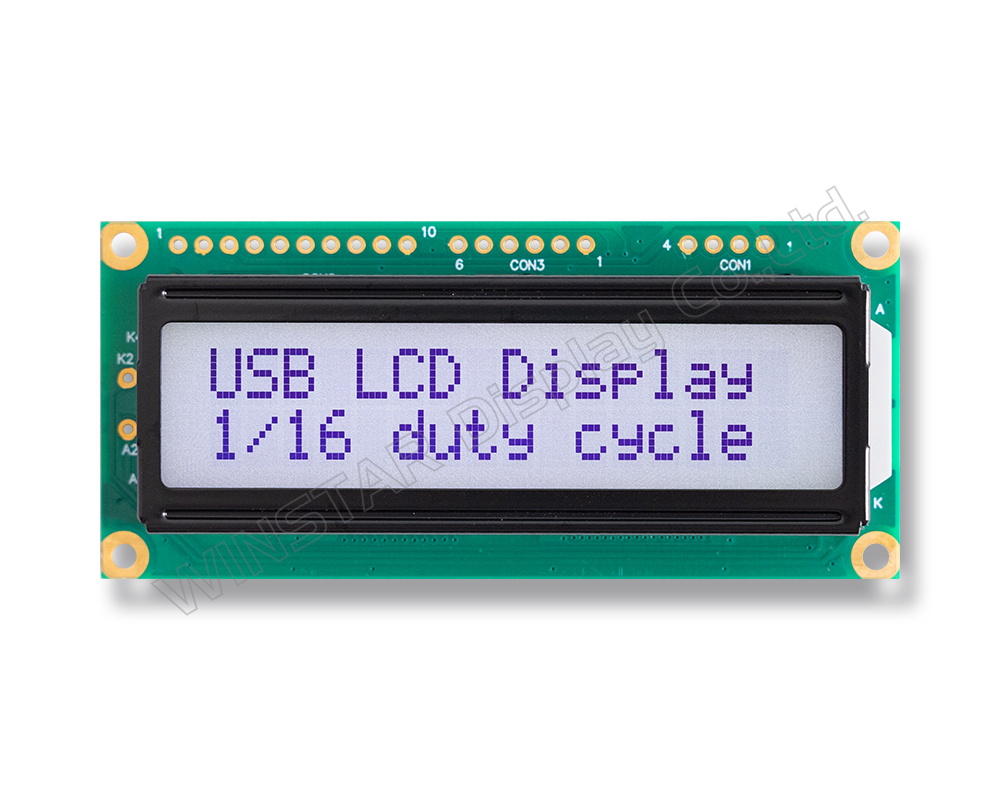

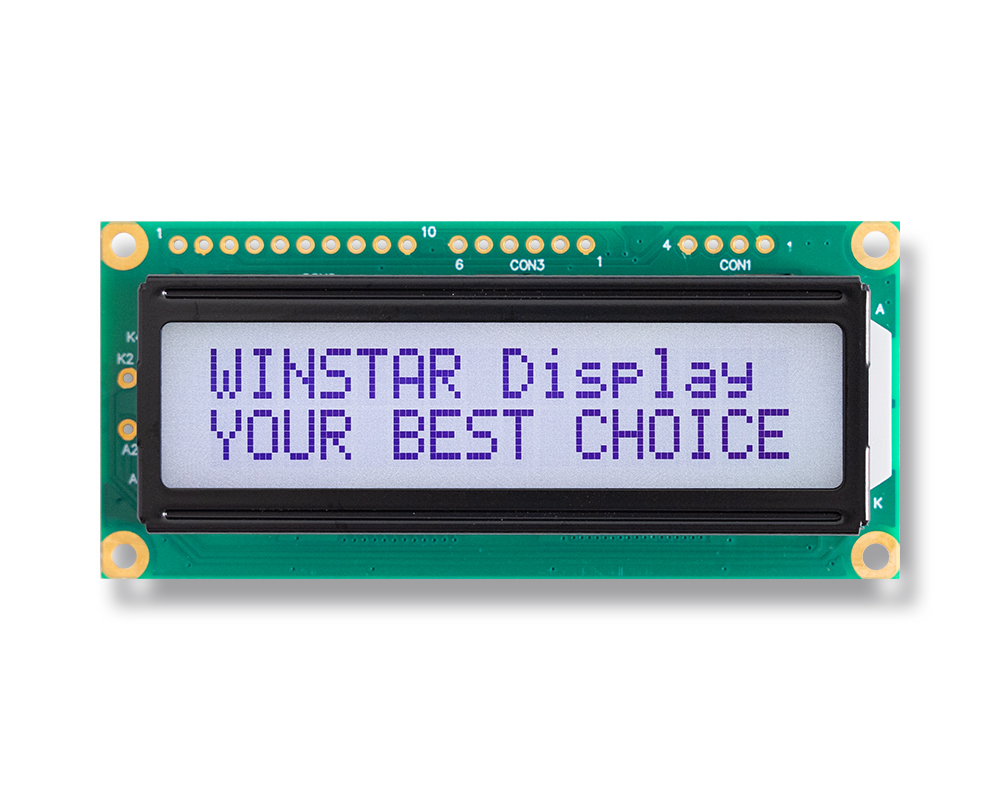

WH1602BU は、LED バックライトを備えた 16x2 文字 USB ディスプレイ モジュールで、ST7066 コントローラー IC を搭載しています。内蔵された USB-to-UART ブリッジ IC により、USB 2.0 フルスピード（12Mbps）CDC（Communication Device Class）プロトコルをサポートし、LCM の制御と電力供給を簡単に実現します。
この USB ディスプレイ モジュールは、Windows 7/8/10/11 と互換性があり、さまざまなオペレーティングシステムで簡単に統合できます。WH1602BR（UART インターフェース）および WH1602B（6800 インターフェース）モデルと同じ機械寸法を共有しており、主な違いは、USB モジュール 接続を直接行うための USB レセプタクルを備えている点です。
WH1602BU は、4.5V ～ 5.5V の電圧範囲で動作し（標準は 5V）、動作温度範囲は -20°C ～ +70°C、保存温度範囲は -30°C ～ +80°C です。このため、産業用途や USB モジュール を必要とするさまざまな応用に広く対応できます。

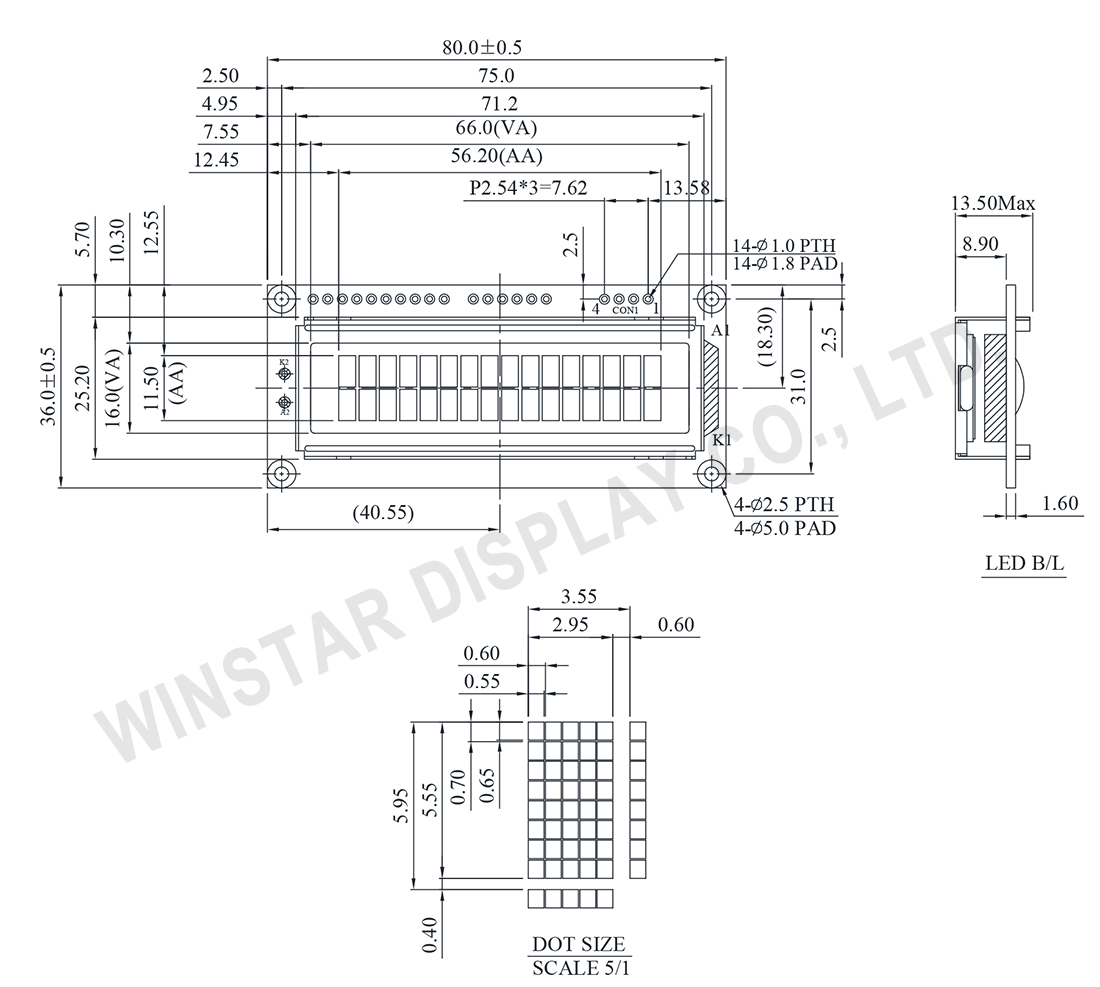

外形図
Data source ref: WH1602BU-TFH-JT#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示形式 | 16 文字 x 2 行 | － |
| モジュールサイズ | 80.0 × 36.0 × 13.5 (MAX) | mm |
| 表示エリア | 66.0 × 16.0 | mm |
| 有効エリア | 56.20 × 11.5 | mm |
| ドットサイズ | 0.55 × 0.65 | mm |
| ドットピッチ | 0.60 × 0.70 | mm |
| 文字サイズ | 2.95 × 5.55 | mm |
| 文字ピッチ | 3.55 × 5.95 | mm |
| 駆動方法 | 1/16 | |
| バックライトタイプ | LED | |
| IC | ST7066 | |
| インターフェース | USB | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | － | VSS-0.3 | － | 6.0 | V |
| EEPROM Cell Endurance | － | 100K | － | － | E/W |
| 入力電圧 | － | VSS-0.3 | － | VDD+0.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-VO | Ta=25℃ | 3.6 | 3.7 | 3.8 | V |
| 高レベル入力電圧 | VIH | － | 3.5 | － | 5.0 | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 1.5 | V |
| 供給電流 (モジュール + バックライト) | IDD | VDD=5.0V | － | － | 67.5 | mA |
ピン功能定義
CON1
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VBUS(VDD) | Supply Voltage |
| 2 | D- | Data - |
| 3 | D+ | Data + |
| 4 | VSS | Ground |
