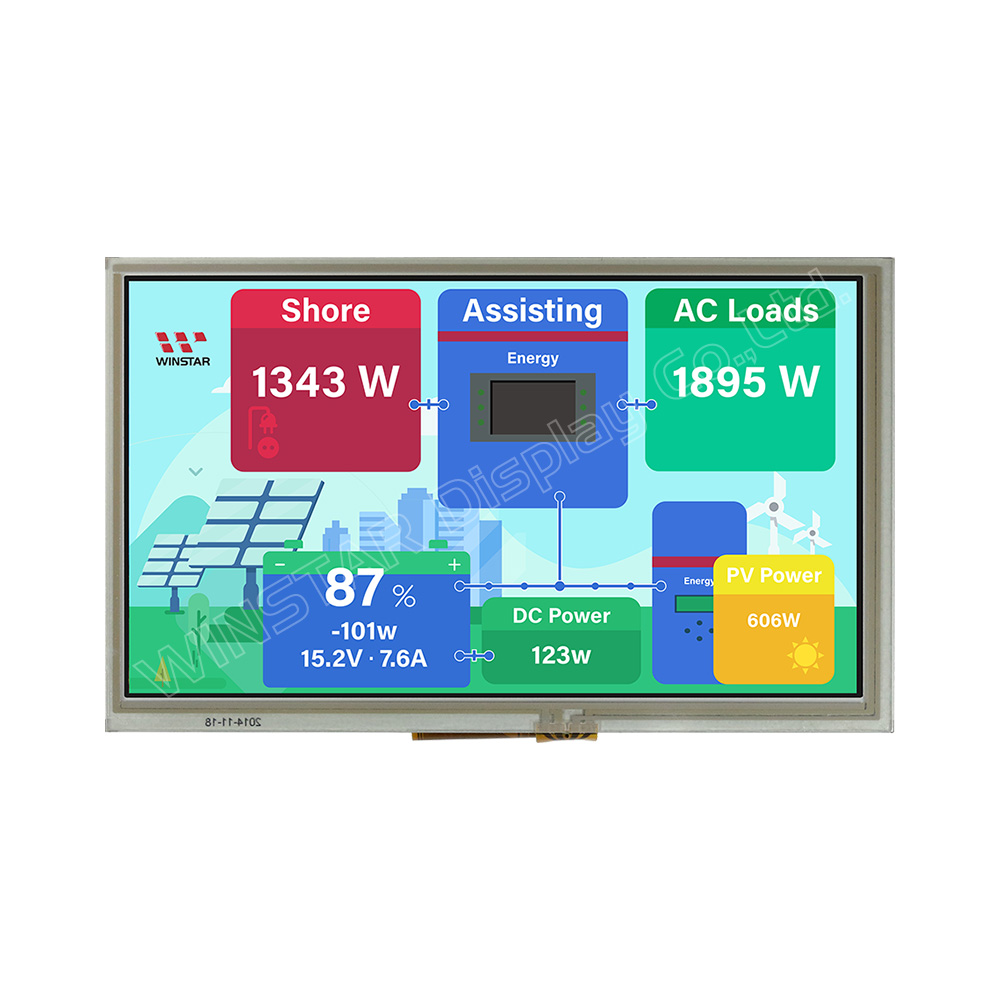

コントロールボード搭載の8インチ TFT パネル

型番 WF80QTIFGDBTB

►8インチ TFT パネル
►解像度: 800 x 480 dots
►視野角: 12H
►インターフェース: MCU
►コントローラー IC:SSD1963
►コントロールボード: 有
►輝度(cd/m²): 320
►スルーホールフレーム: 無
►タッチパネル: 抵抗式タッチパネル (RTP)

製品情報

WF80QTIFGDBTBは、内蔵の抵抗タッチパネル(RTP)を備えた8インチTFTディスプレイモジュールです。解像度は800x480ピクセルで、モジュール寸法は192.8 x 116.9 mm、アスペクト比は16:9、輝度は300ニット(典型値)、コントラスト比は500:1です。

SSD1963コントローラーボードと36ピンコネクターを統合し、WF80QTIFGDBTB 8インチ抵抗タッチスクリーンTFTは8080ファミリーMPUの8ビット/16ビットオプションと互換性があります。ピン構成は既に決定されており、ピン33から36はバックライト電源入力用に一律に指定されており、顧客は追加のバックライト回路を設計する必要がありません。このモジュールは-20℃から+70℃の温度範囲で動作し、-30℃から+80℃の温度範囲で保存されます。LCMの供給電圧は3.0Vから3.3Vの範囲で、典型値は3.1Vです。

Winstar TFT Qシリーズモジュールは、以下の革新的な利点を提供し、カラフルなディスプレイの優れたパフォーマンスを実現します。

  • QシリーズはSSD1963コントローラーボードに36ピンコネクターを統合し、すべてのコネクターの向きが同じです。
  • Qシリーズモジュールは、8080 MPUの8ボット/16ビット並列インターフェースオプションを提供します。
  • 33〜36ピンはすでにバックライトの供給として事前に定義されています。
  • 内蔵のバックライトドライバーICを備えたQシリーズTFTディスプレイは、5Vで駆動できます(3.5インチおよび4.3インチも3.3Vをサポートしています)。顧客は、TFTモジュールのサイズを変更する際にバックライトドライバーサーキットを変更する必要はありません。
  • 5.7インチ、7.0インチ、8.0インチ、および10.2インチのQシリーズは、「スリープモード」をサポートし、BIAS(VGH、VGL、AVDD)を閉じて低消費電力化します。
  • すべてのQシリーズディスプレイには、抵抗性タッチパネルオプションが用意されており、36ピンコネクターから4線信号(X1、Y1、X2、Y2)を入力できます。
  • すべてのQシリーズディスプレイには、容量性タッチパネルオプションが用意されており、36ピンコネクターからI2C読み取り/書き込みプロトコルを入力できます。


8インチTFT LCDディスプレイモジュールは、次のようなさまざまな分野で実用的な用途があります:

  • 産業制御ディスプレイ、例えば人間機械インターフェースディスプレイ。
  • 超音波診断装置や医療モニターなどの医療診断機器。
  • 自動化システム制御パネル、自動制御システム用のパネルなど。
  • 特にゲーム機などのエンターテイメント機器ディスプレイ。

これらの用途は、モジュールの潜在的な用途の一部にすぎません。実際には、メーカーの特定の要件と設計に応じて、さまざまな他の製品にも適用できることに注意してください。

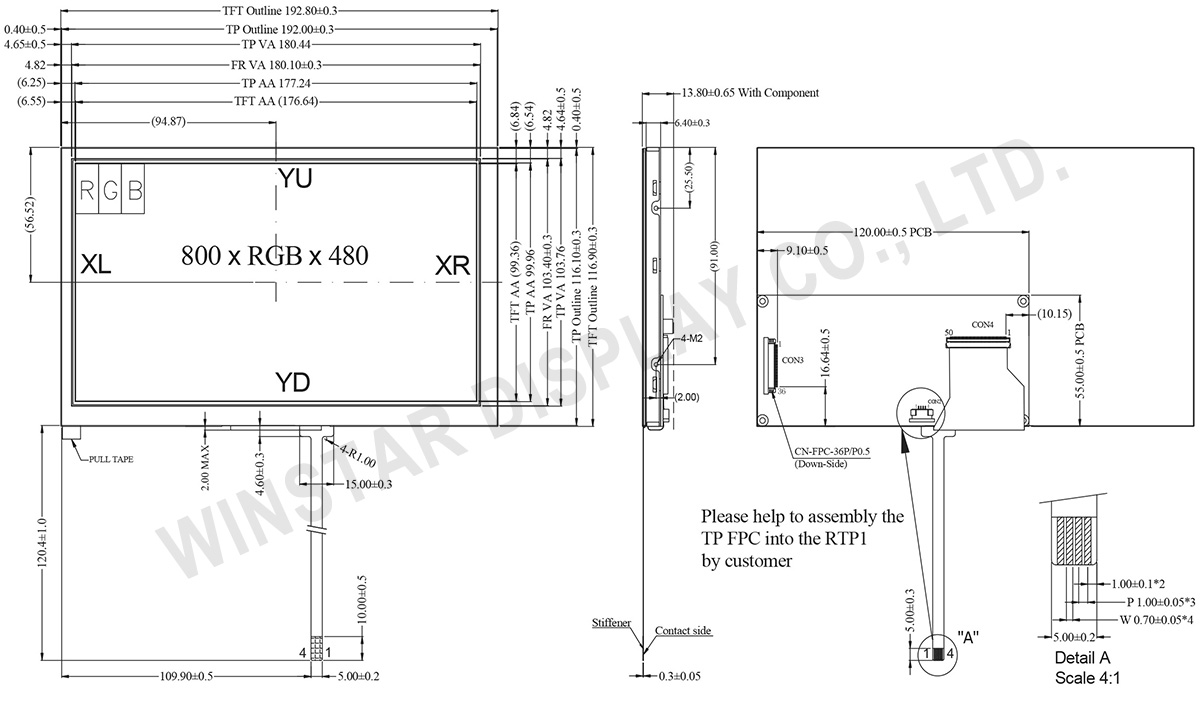

外形図

8 TFT Panels with LCD Controller Board - WF80QTIFGDBTB

製品仕様

規格説明

項目 仕様 単位
表示サイズ(対角線) 8.0 インチ
解像度 800 x RGB x 480(TFT) dots
モジュールサイズ 192.8(W) x 116.9(H) x 13.8(D) mm
有効エリア 176.64 x 99.36 mm
ドットピッチ 0.0736x 0.2070 mm
LCDタイプ TFT・ノーマリ・ホワイト・透過型
視野角 12時方向
グレースケール反転 6時方向
バックライトタイプ LED・ノーマリ・ホワイト
コントローラー IC SSD1963
インターフェース Digital 8080 family MPU 8bit/16bit
タッチパネルタイプ 抵抗膜方式タッチパネル(RTP)
表面 防眩

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
動作温度 TOP -20 +70
保存温度 TST -30 +80

电气特性

项目 符号 条件 最小值 典型值 最大值 单位
LCM電源電圧 VDD 3.0 3.1 3.3 V
LCM電源電流 IDD 120 180 mA

ピン功能定義

Pin No. 記号 説明
1 GND System ground pin of the IC . Connect to system ground.
2 VDD Power Supply : +3.3V
3 BLE Backlight control signal , H: On \ L: Off
4 D/C Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7~14 DB0~DB7 Data bus
15~22 DB8~DB15 Data bus (When select 8bits Mode, this pin is NC)
23~24 NC No connect
25 CS Chip select
26 RESET Hardware reset
27 L/R Left / right selection; Default L/R=H
28 U/D Up/down selection; ; Default U/D=L
29 XL Left electrode
30 YU Top electrode
31 XR Right electrode
32 YD Bottom electrode
33~34 VLED- Power for LED Driver IC(GND)
35~36 VLED+ Power for LED Driver IC(+5V)
