製品情報

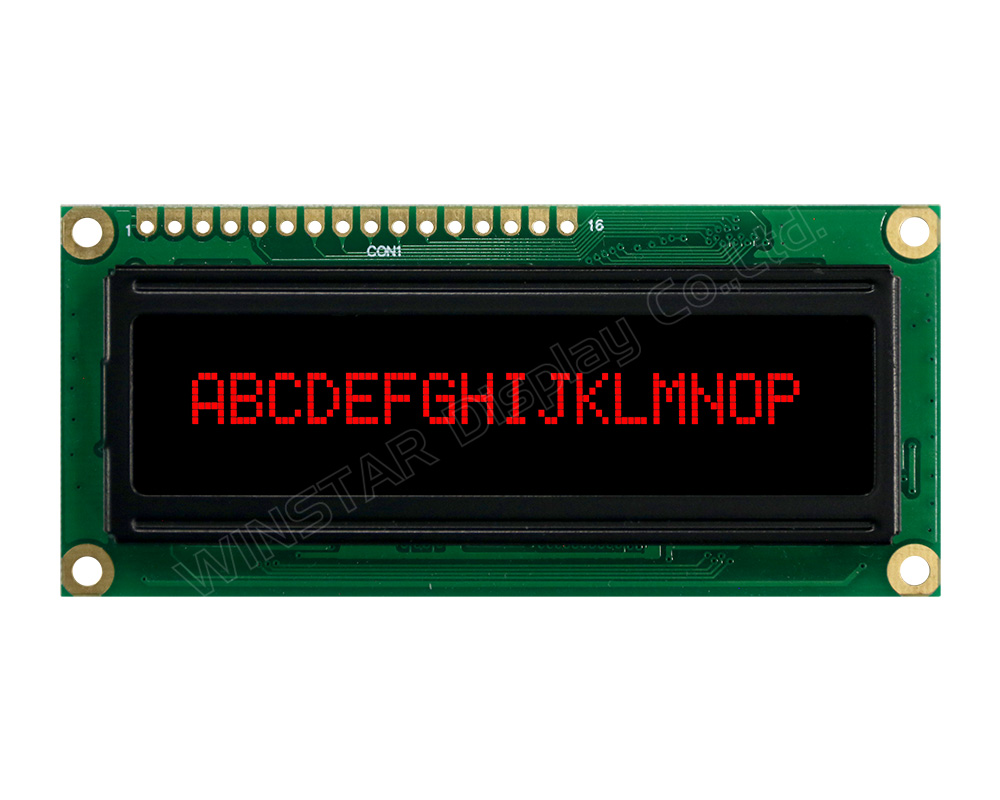

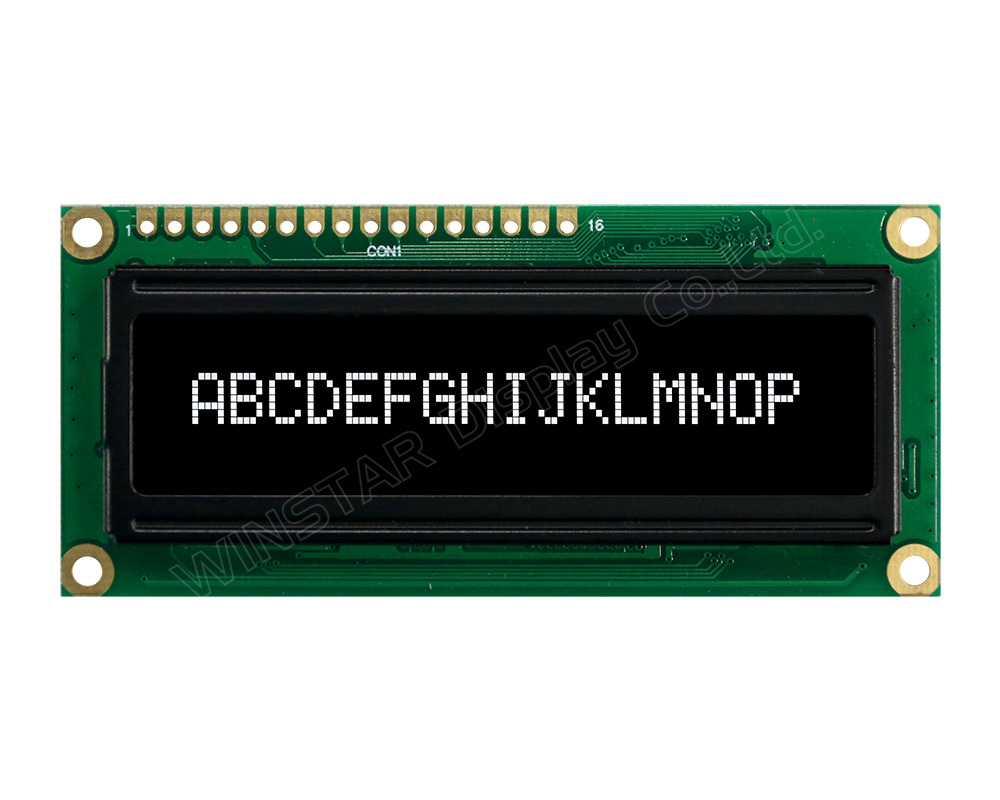

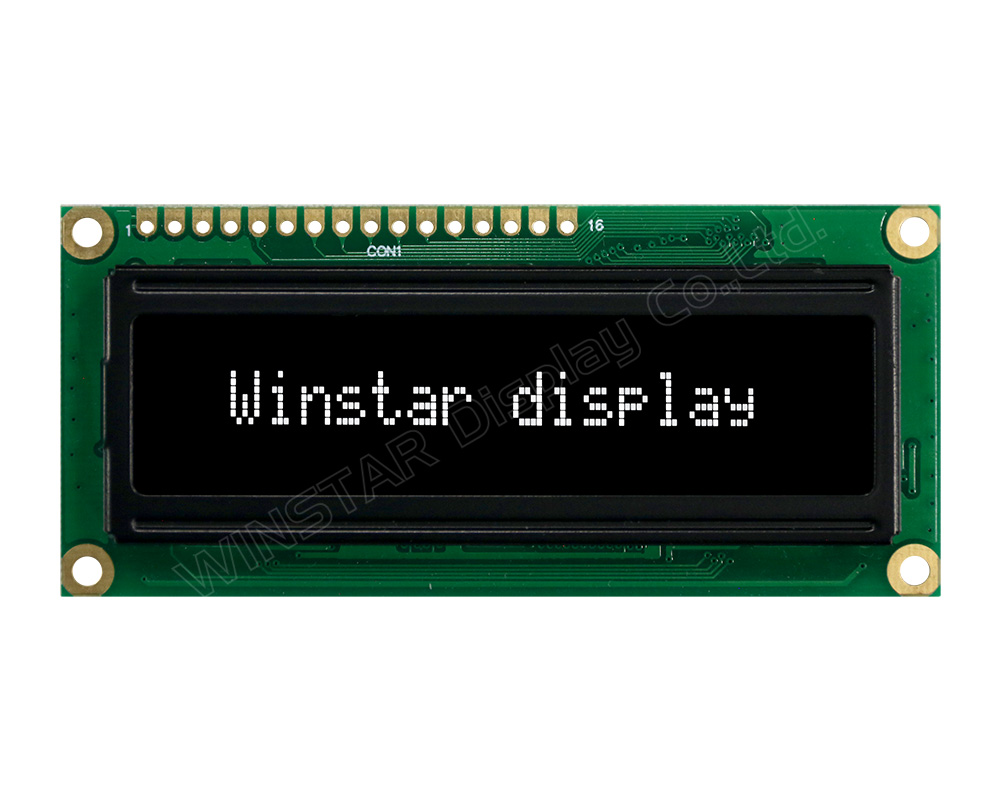

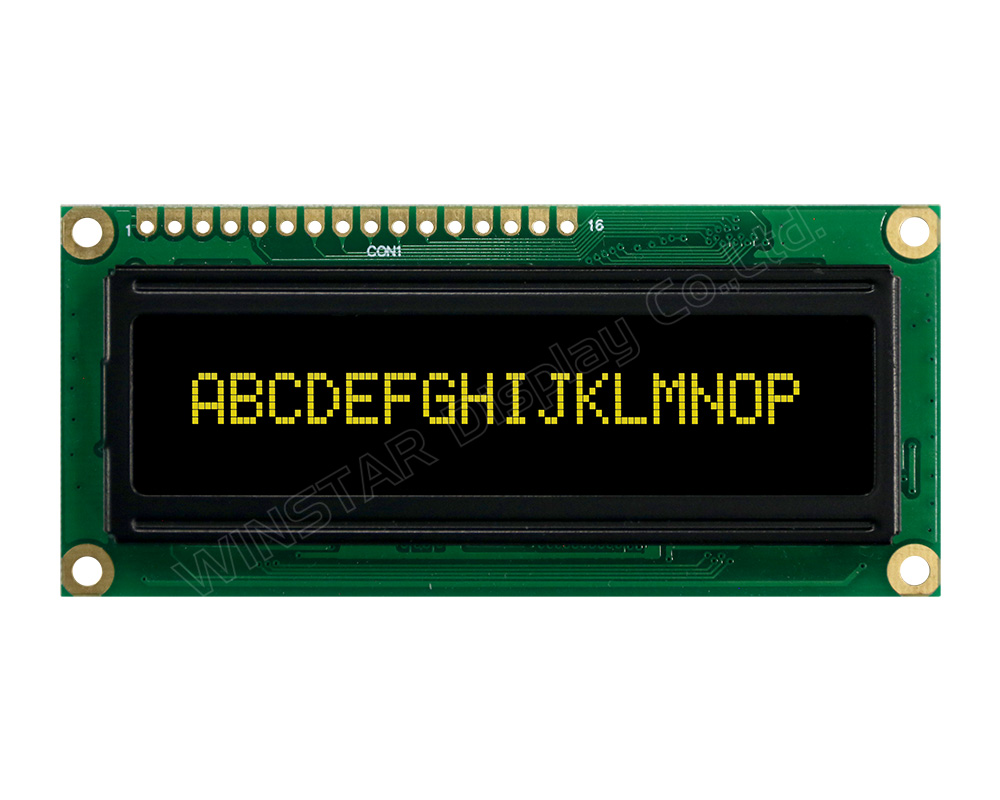

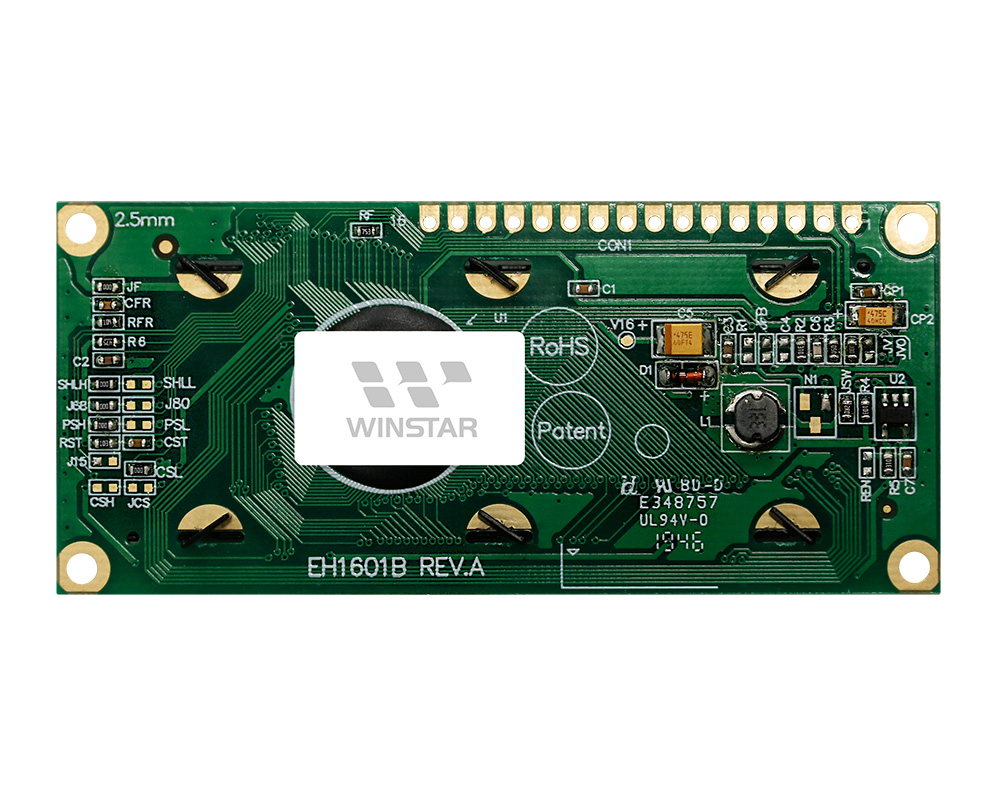

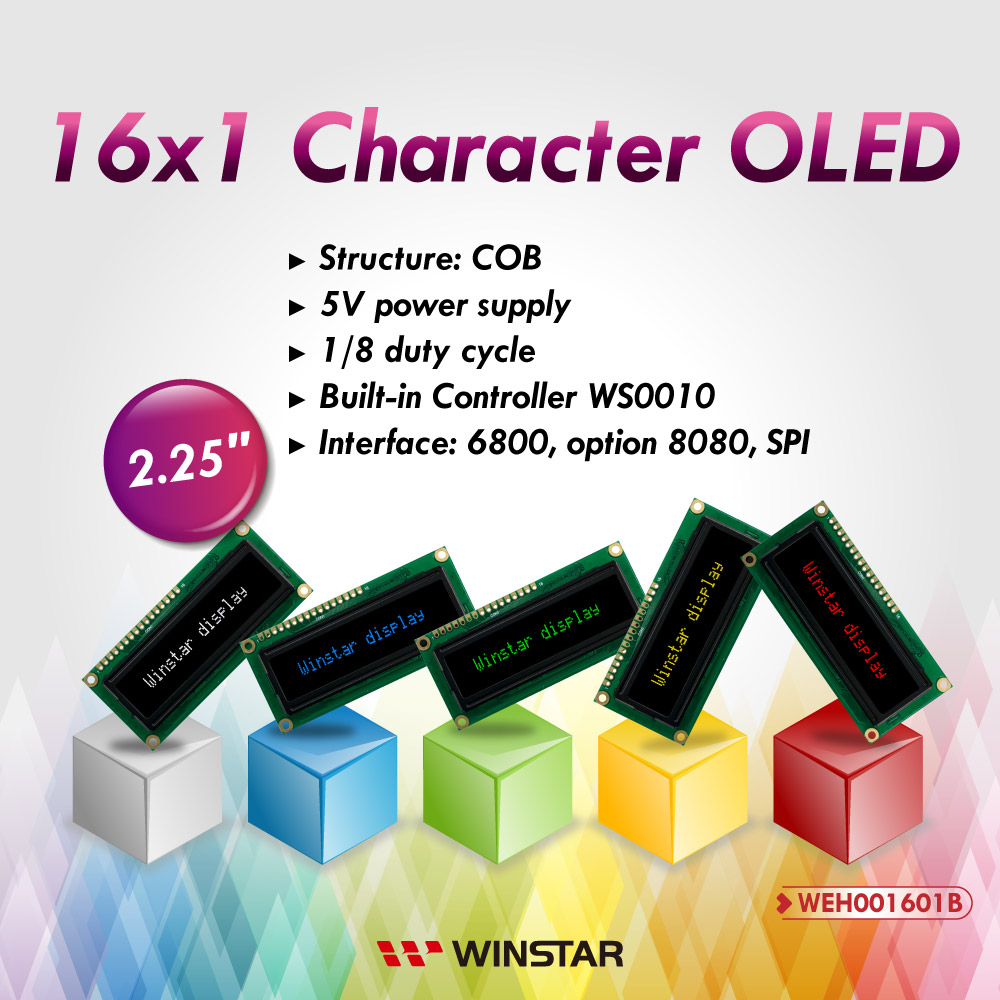

WEH001601Bは16文字 x 1行のOLED COBタイプの2.25インチディスプレイモジュールで、WS0010-TX ICが組み込まれており、デフォルトの6800インターフェースをサポートし、8080およびSPIのオプションも利用可能です。駆動デューティは1/8です。全てのWinstar OLEDキャラクターCOBモジュールには、オールインワンフォントコントローラーIC WS0010-TXが内蔵されており、ASCII、英語、ロシア語、ヨーロッパ、日本語の文字セットが内蔵ROM標準フォントライブラリに含まれています。
WEH001601Bシリーズの2.25インチ16x1 COB OLEDモジュールのロジックの電源電圧は5V（標準値）で、50％チェックボード電流での表示は30mA@5VDD（標準値）です。操作温度範囲は-40℃〜+80℃、保存温度範囲は-40℃〜+85℃で、対比率は10,000:1です。

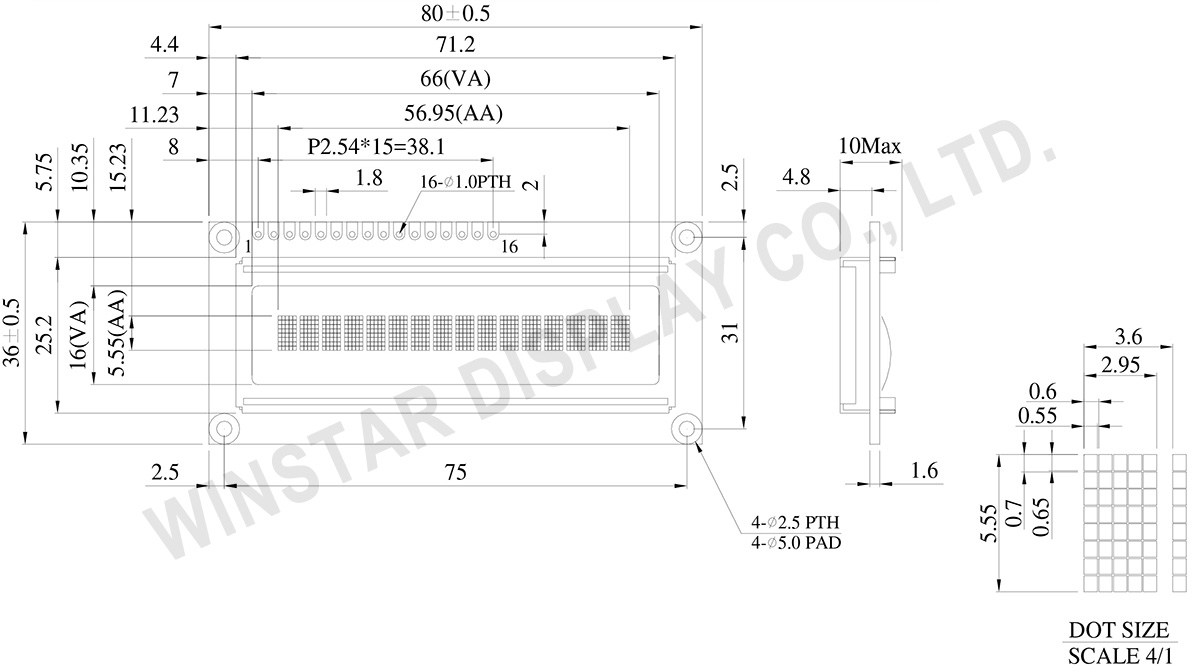

外形図
Data source ref: WEH001601BBPP5N00100
製品仕様
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | |
| 16 | NC | － |
規格説明
| 項目 | サイズ | 単位 |
|---|---|---|
| モジュールサイズ | 16文字x1行 | － |
| モジュールサイズ | 80.0 x 36.0 x 10.0(MAX) | mm |
| 表示エリア | 66.0 x 16.0 | mm |
| 有効エリア | 56.95 x 5.55 | mm |
| ドットサイズ | 0.55 x 0.65 | mm |
| ドットピッチ | 0.60 x 0.70 | mm |
| 文字サイズ | 2.95 x 5.55 | mm |
| 文字ピッチ | 3.6 x 5.55 | mm |
| パネルタイプ | OLED , モノクロ | |
| Duty | 1/8 Duty | |
| IC | WS0010-TX | |
| インターフェイス | 6800 / 8080 / SPI | |
| サイズ | 2.25 インチ | |
絶対最大定格
| 項目 | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TST | -40 | +85 | °C |
| ロジック電源電圧 | VDD-VSS | -0.3 | 5.3 | V |
電気特性
DC 電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 高レベル入力電圧 | VIH | － | 0.8xVDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | GND | － | 0.2xVDD | V |
| 高レベル出力電圧 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 低レベル出力電圧 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50% Check Board Operating Current | IDD | VDD=5V | － | 30 | 60 | mA |
