1.2インチ 8文字x2行COB OLED ディスプレイモジュール

型番 WEH000802A

►タイプ: キャラクタ表示タイプが
►結構: COB
►8文字x2行
►IC:WS0010-TX
►5V電源電圧
►1/16 duty cycle
►インターフェース: プリセット6800・オプション8080或いはSPI
►Compatible to STN LCD WH0802A

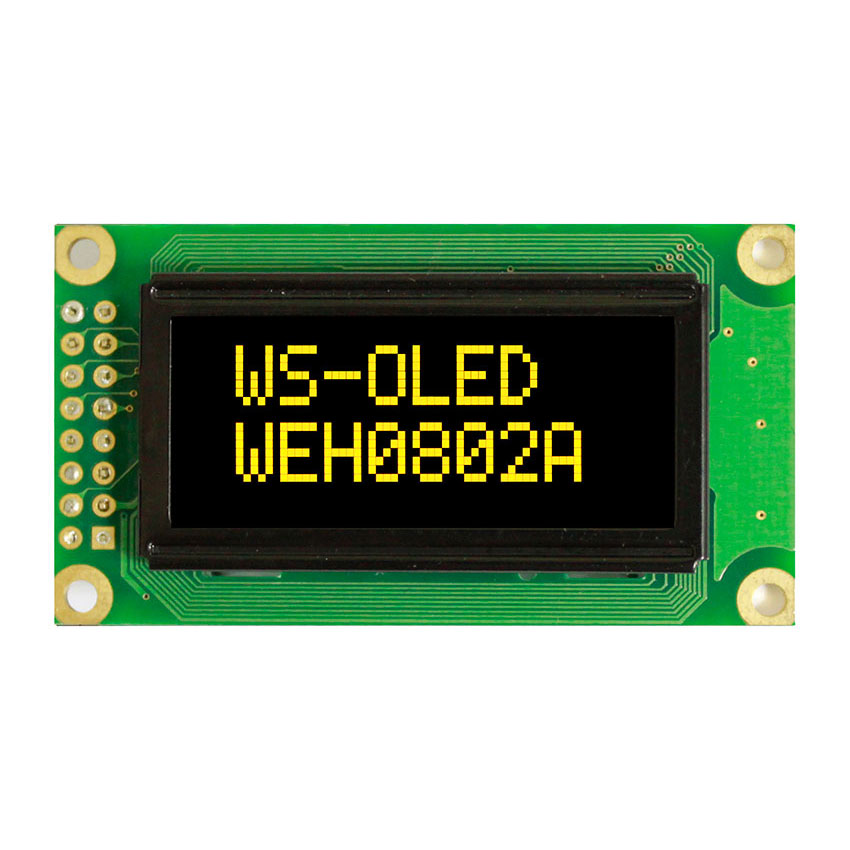

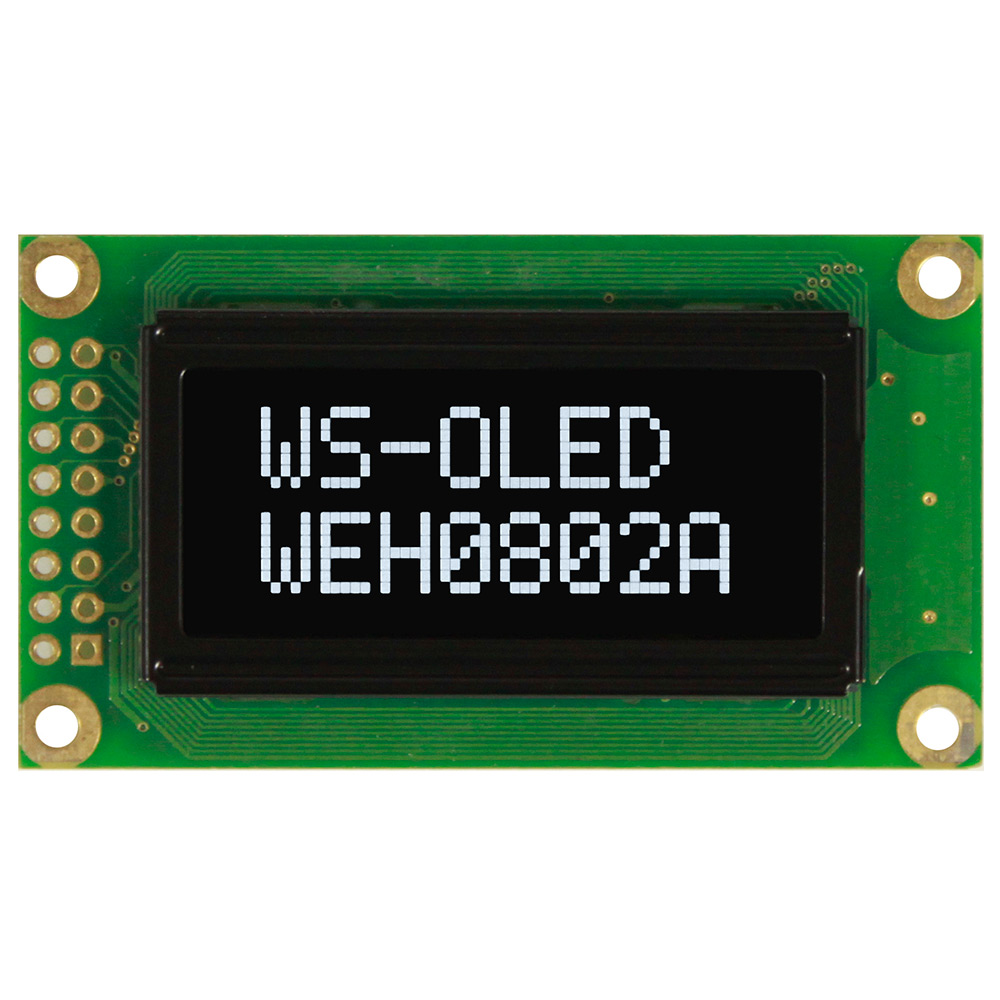

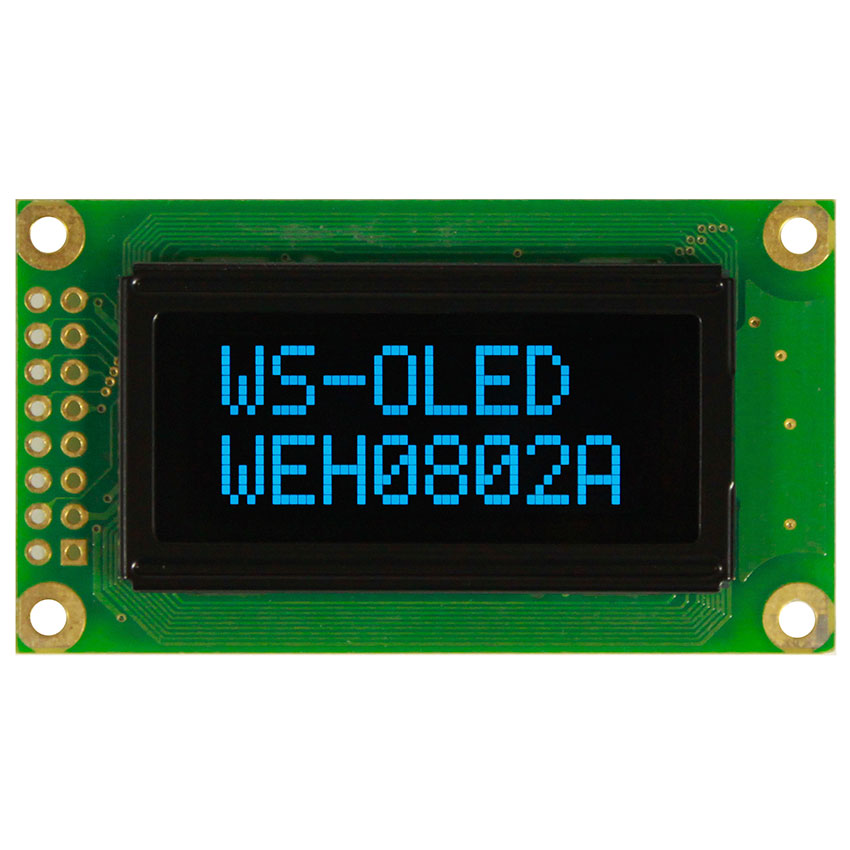

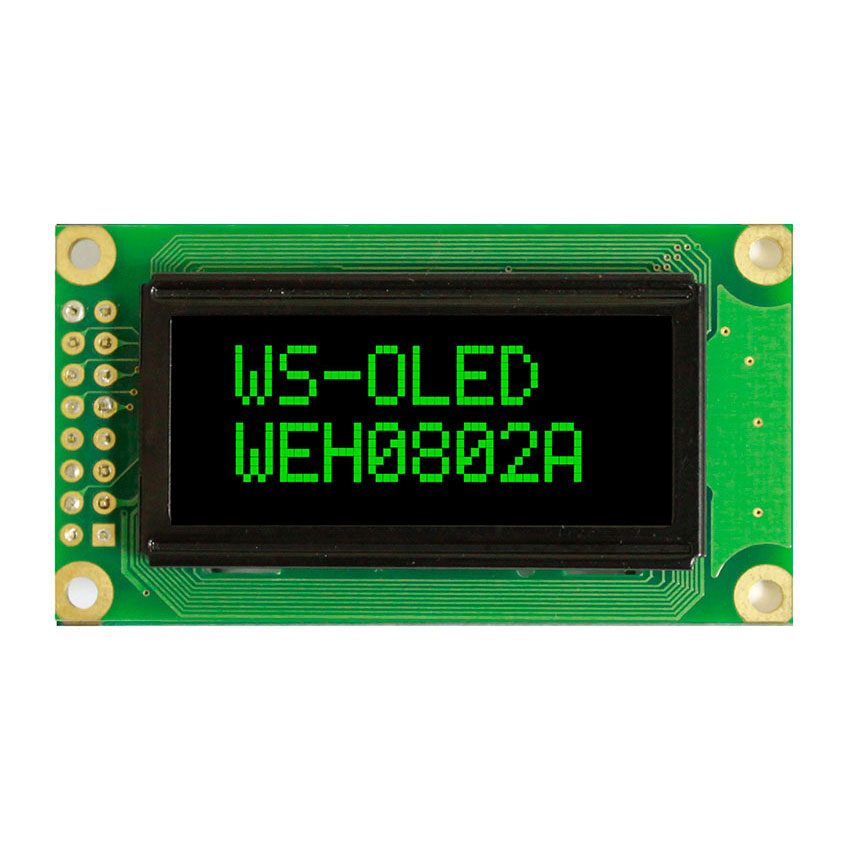

►発光色: 白色 / 黄色 / 青色 / 緑色

製品情報

WEH000802A 8x2 キャラクター有機ELモジュールは、同じサイズの枠 58.00 x 32.00 mm、表示領域(VAサイズ)は 38.00 x 16.00 mm を持ち、ピン配置は Winstar STN LCD "WH0802A" と同様の仕様を応用します。WEH000802A は新しいOLED製品で、8文字 x 2行タイプです。WEG005016A はWEH000802A と同じ グラフィックタイプです。お客様の設計はグラフィックタイプモードで表示する必要場合、 WEG005016Aが50 x 16 dotsを表示するフォマットが選択できます。

WEH000802A はCOB OLEDモジュールで、モジュールにはPCBボードが付属しており、お客様の機器や製品に簡単に取り付けられます。このモジュールには、華凌が開発したWS0010-TX ICが統合されており、ASCII、英語、ロシア語、ヨーロッパ言語、日本語の文字セットを含む4種類のROM標準フォントライブラリが内蔵されています。デフォルトでは6800インターフェースをサポートし、8080またはSPIインターフェースを選択することも可能です。

この8x2 OLEDディスプレイモジュールのロジック電源電圧範囲は4.8Vから5.3Vで、典型値は5.0Vです。WEH000802Aシリーズの1.2インチOLEDモジュールは、動作温度範囲が-40℃から+80℃で、保存温度範囲が-40℃から+85℃です。また、対比率は10,000:1で、鮮やかで現実的な色彩、深い黒色、明るい白色を再現します。

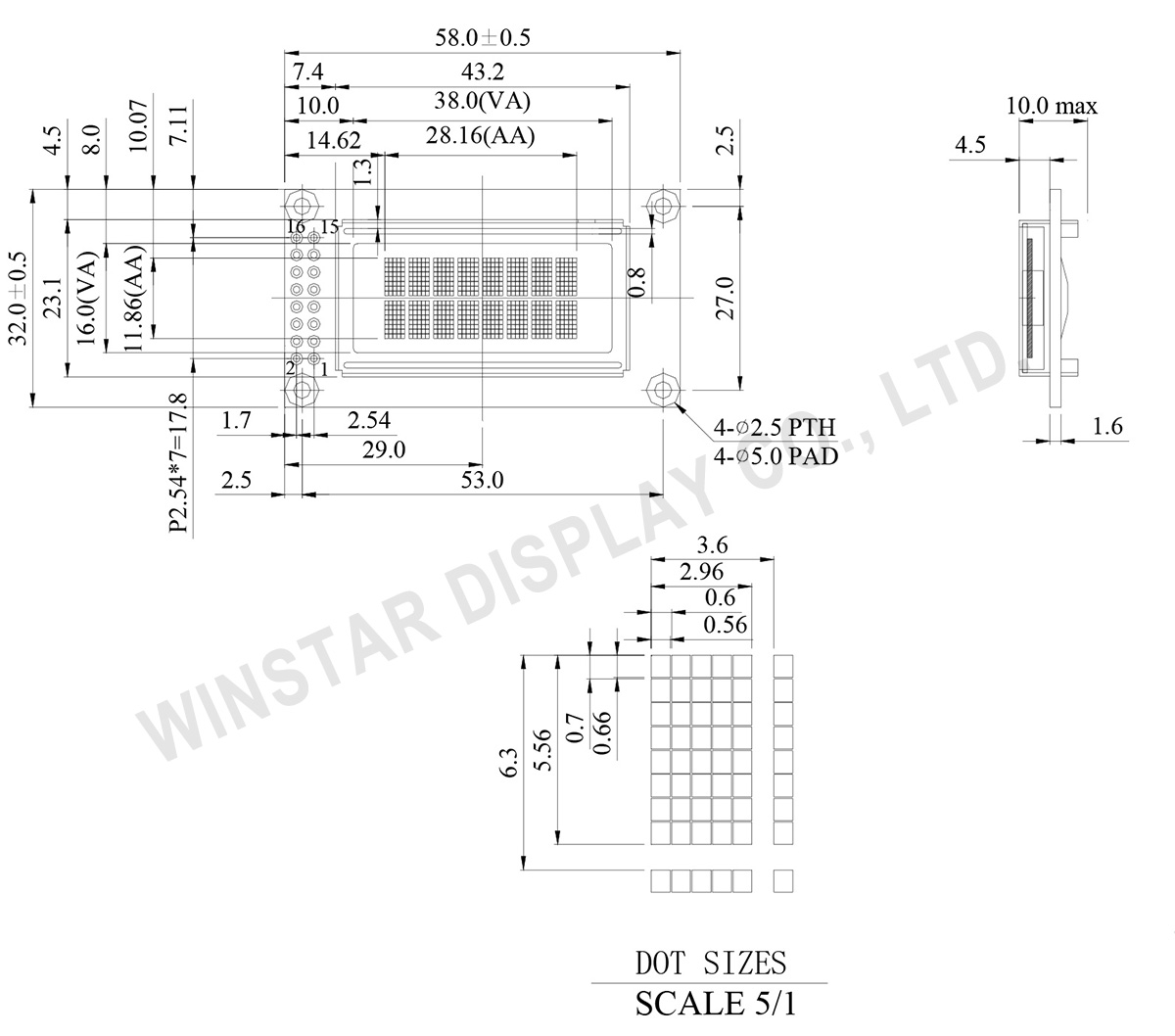

外形図

1.2 inch OLED Display, 8x2 Character OLED Display - WEH000802A - Winstar Display


Data source ref: WEH000802AWPP5N00100

製品仕様

ピン功能定義

Pin No. 記号 Level 説明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 NC
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(Module→MPU) L: Write(MPU→Module)
6 E H,H→L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 NC
16 NC

規格説明

項目 サイズ 単位
表示形式 8文字x2行
モジュールサイズ 58.0 x 32.0 x 10.0(MAX) mm
表示エリア 38.0 x 16.0 mm
有効エリア 28.16 x 11.86 mm
ドットサイズ 0.56 x 0.66 mm
ドットピッチ 0.60 x 0.70 mm
文字サイズ 2.96 x 5.56 mm
文字ピッチ 3.6 x 6.3 mm
パネルタイプ OLED , モノクロ
Duty 1/16
IC WS0010-TX
インターフェイス プリセット6800・オプション8080或いはSPI
表示サイズ 1.2 インチ

絶対最大定格

項目 記号 最小値 最大値 単位
操作温度 TOP -40 +80 °C
保存温度 TST -40 +85 °C
ロジック電源電圧 VDD-VSS -0.3 5.3 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 4.8 5.0 5.3 V
高レベル入力電圧 VIH 0.8xVDD VDD V
低レベル入力電圧 VIL GND 0.2xVDD V
高レベル出力電圧 VOH IOH=-0.5mA 0.8xVDD VDD V
低レベル出力電圧 VOL IOL=0.5mA GND 0.2xVDD V
50% Check Board Operating Current IDD VDD=5V 19 28.5 mA
