產品敘述

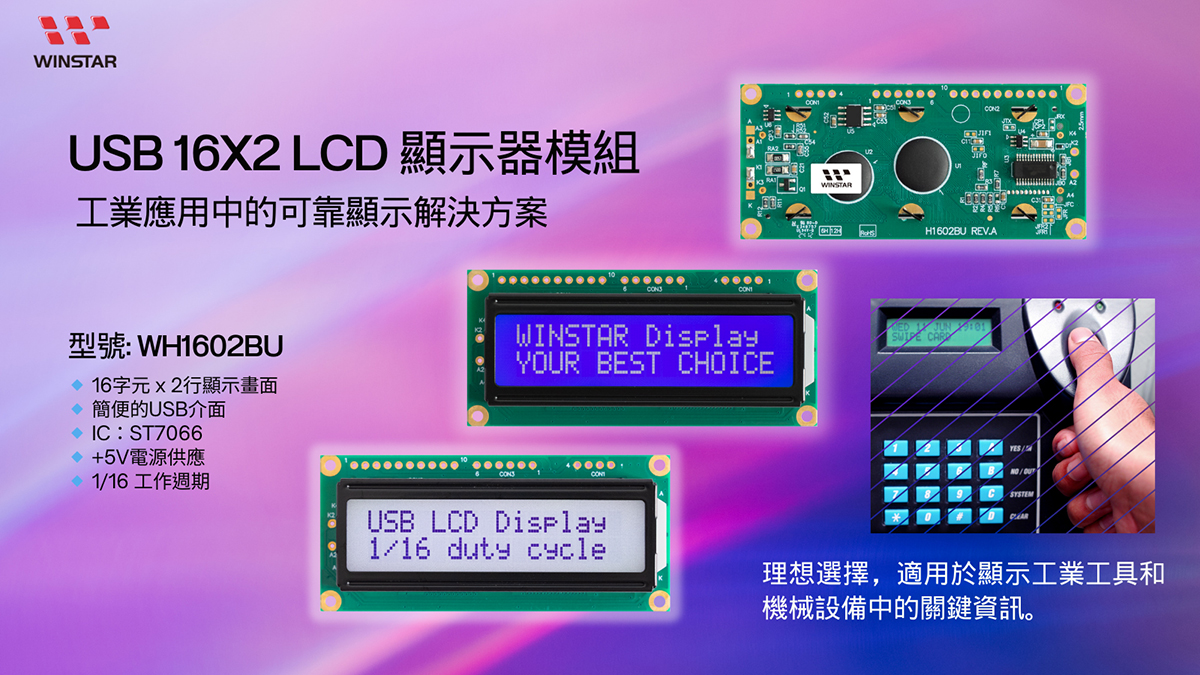

WH1602BU 是一款 2.26 吋 16x2 字元型 USB LCD 顯示器模組，模組尺寸為 80.0 x 36.0 x 13.5 mm，有效顯示區域為 56.2 x 11.5 mm。模組配有 LED 背光，並整合 ST7066 LCD 控制器與 USB 轉 UART 橋接 IC，可直接透過 USB 連接。
WH1602BU 支援 USB 2.0 Full Speed（12 Mbps）與 CDC（Communication Device Class）協定，主機可透過 USB 連接與 LCD 模組通訊並供電，並相容於 Windows 7、8、10 與 11。WH1602BU 與 WH1602BR（UART 介面）及 WH1602B（6800 介面）採用相同的機構尺寸，並配置 USB 插座以提供 USB 連接。
模組供電電壓範圍為 4.5V 至 5.5V，典型值為 5V。工作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。
規格圖
Data source ref: WH1602BU-TFH-JT#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 字元數 | 16 字元 x 2 行 | － |
| 模組尺寸 | 80.0 × 36.0 × 13.5 (MAX) | mm |
| 檢視區域 | 66.0 × 16.0 | mm |
| 有效區域 | 56.20 × 11.5 | mm |
| 點大小 | 0.55 × 0.65 | mm |
| 點間距 | 0.60 × 0.70 | mm |
| 字元大小 | 2.95 × 5.55 | mm |
| 字元間距 | 3.55 × 5.95 | mm |
| 驅動方式 | 1/16 | |
| 背光類型 | LED | |
| IC | ST7066 | |
| 介面 | USB | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 供電電壓 | － | VSS-0.3 | － | 6.0 | V |
| EEPROM Cell Endurance | － | 100K | － | － | E/W |
| 輸入電壓 | － | VSS-0.3 | － | VDD+0.3 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD電源電壓 | VDD-VO | Ta=25℃ | 3.6 | 3.7 | 3.8 | V |
| 輸入高電壓 | VIH | － | 3.5 | － | 5.0 | V |
| 輸入低電壓 | VIL | － | 0 | － | 1.5 | V |
| 供電電流 (模組 + 背光) | IDD | VDD=5.0V | － | － | 67.5 | mA |
Pin功能定義
CON1
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VBUS(VDD) | Supply Voltage |
| 2 | D- | Data - |
| 3 | D+ | Data + |
| 4 | VSS | Ground |
