122 x 32繪圖LCD

型號 WG12232J

►繪圖型 LCD 122x32
►類型: 繪圖型
►結構: COB
►尺寸: 2.2吋
►可用於外震盪器(WG12232E Type), 內震盪器(WG12232J Type) 2KHz
►IC: SBN1661G
►1/32 duty cycle
►使用+3V時可以選配內建負壓迴路
►介面: 6800

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WG12232J 是一款 122x32 點陣的 COB（Chip on Board）結構單色液晶顯示器模組，對角線尺寸為 2.2 吋。此單色 LCD 顯示器內建 SBN1661G 控制器 IC 或相容控制器，支援 6800 8 位元並列介面，主要以 5V 電源運作，且在使用 +3V 電源時可選配負壓產生電路。

此模組內建 2kHz 內部振盪器。若應用需外部振盪器，請選用 WG12232E 型號，其規格與 WG12232J 除振盪器類型外相同。

此模組提供多種LED背光顏色選擇。LCD面板有STN正顯、STN負顯、FSTN正顯及FSTN負顯等多種型態可供選擇。工作溫度範圍為-20°C至+70°C，儲存溫度範圍為-30°C至+80°C。所有使用材料均符合RoHS及REACH環保規範。

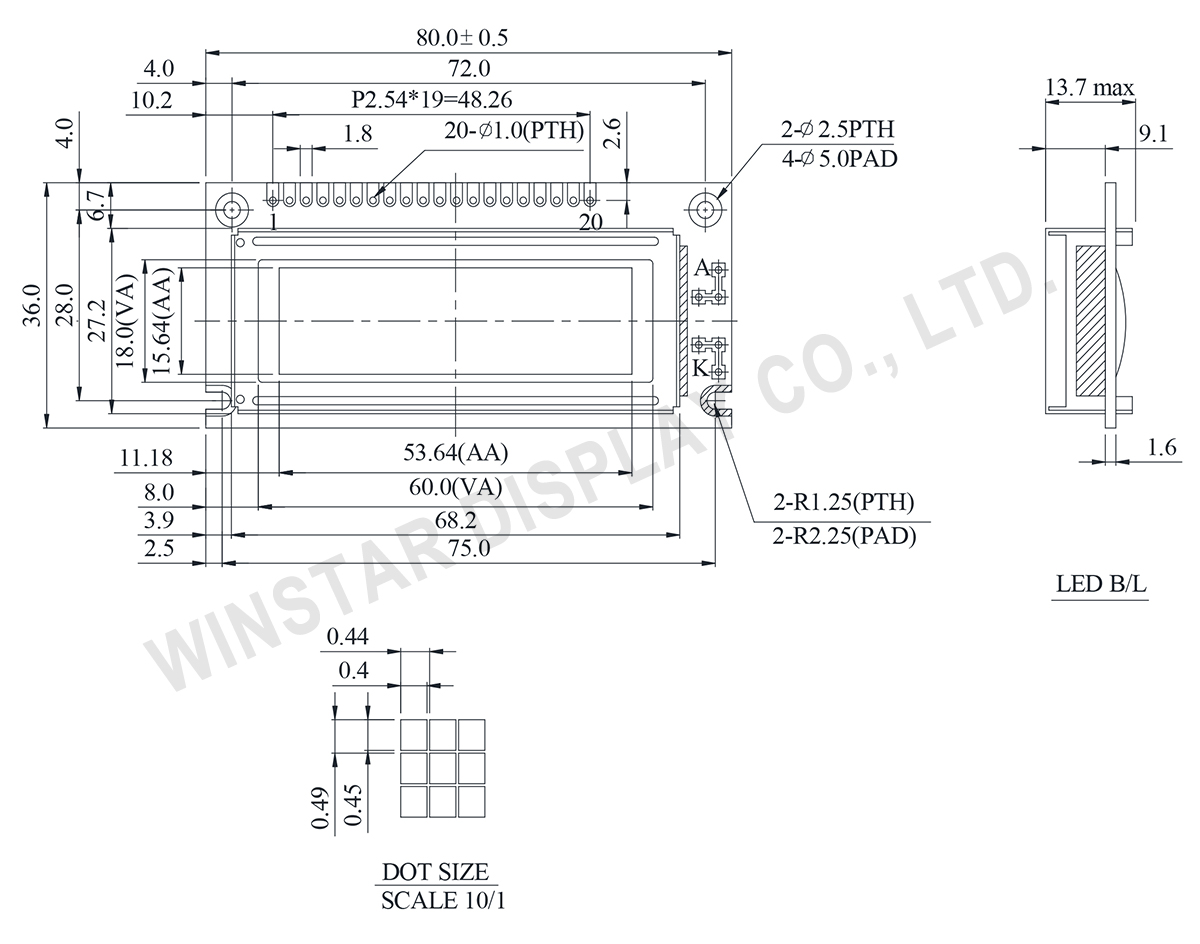

規格圖

Winstar Display WG12232J Graphic LCD Module 122x32

Data source ref:WG12232J-TFH-V#A

產品規格

規格說明

項目	標準尺寸	單位
點陣(解析度)	122 x 32	－
模組尺寸	80.0 x 36.0 x 13.7(Max)	mm
檢視區域	60.0 x 18.0	mm
有效區域	53.64 x 15.64	mm
點大小	0.40 x 0.45	mm
點間距	0.44 x 0.49	mm
驅動方式	1/32
背光類型	LED
IC	SBN1661G
介面	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	2.7	3.3	3.6	V
LCM電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 －	－ 4.35 －	－ 4.5 －	V V V
輸入高電壓	VIH	VDD=3.3V	2.7	3.3	VDD+0.5	V
輸入低電壓	VIL	－	0	0.7	1.1	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
電源電流	IDD	VDD=3.0V	1.2	1.5	1.8	mA

Pin功能定義

Pin No.	符號	Level	說明
1	Vss	0V	GND
2	Vdd	3.0V	Power supply for logic
3	Vo	(Variable)	Contrast Adjustment
4	A0	H/L	H : Data L : Instruction
5	E1	H/L	Chip Enable for IC1
6	E2	H/L	Chip Enable for IC2
7	NV	－	Negative Voltage option
8	NC	H/L	NO connection
9	R/ W	H/L	H : Read data; L : Write data
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RES	H/L	Reset the LCM
19	A		LED +
20	K		LED -
