WG12232J グラフィック液晶 122x32 (2.2インチ, COB, SBN1661G) - WG12232J

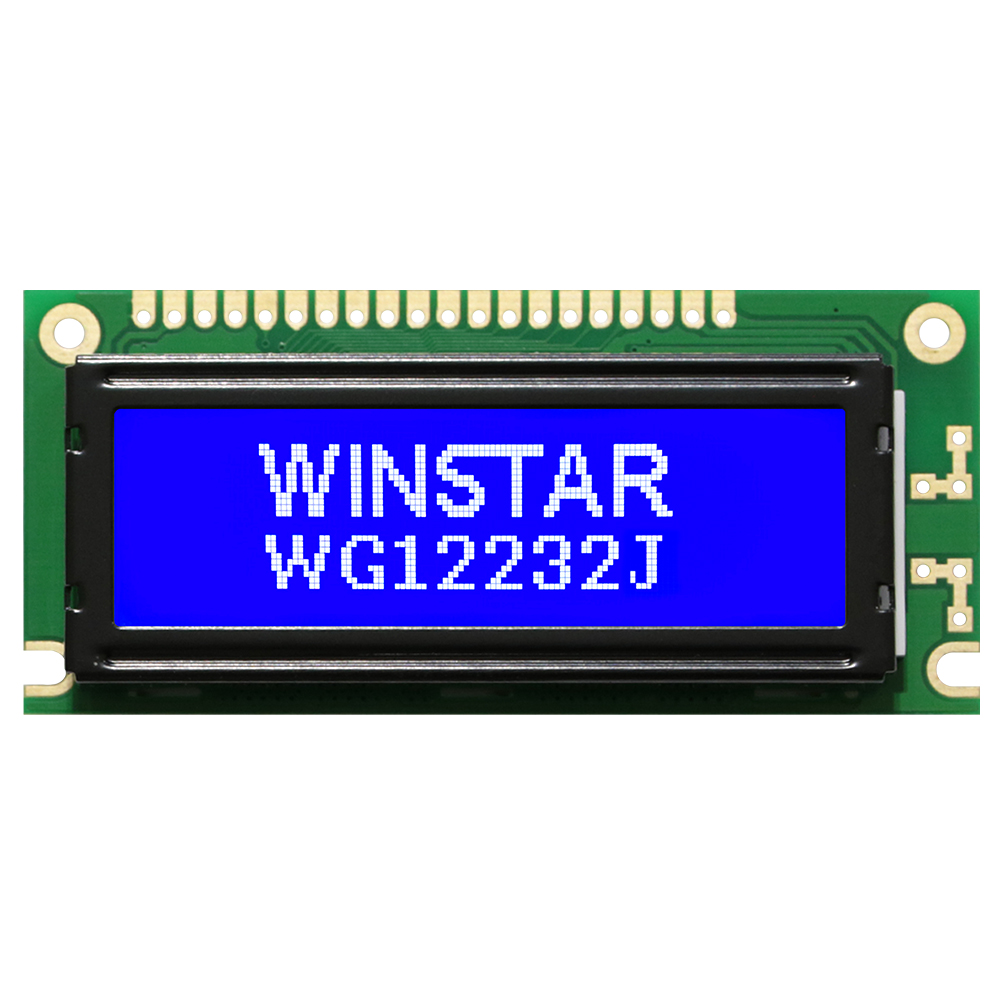

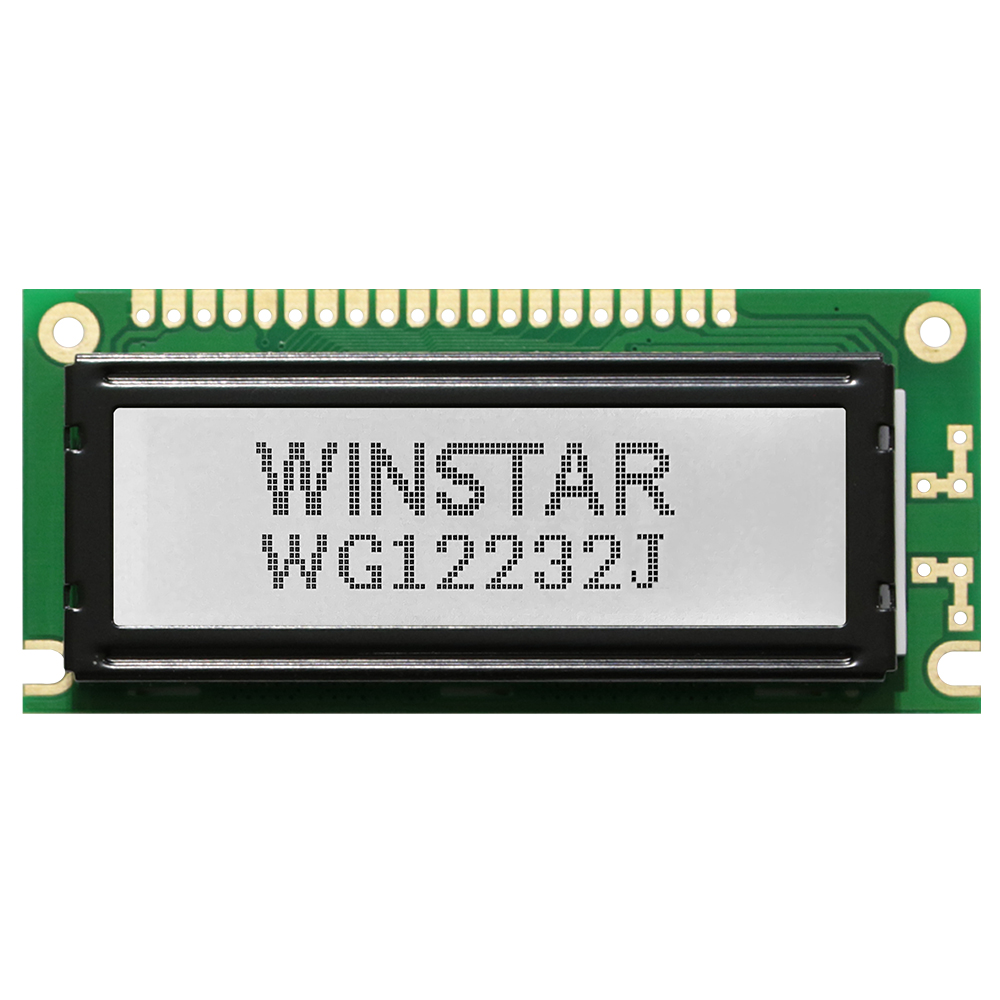

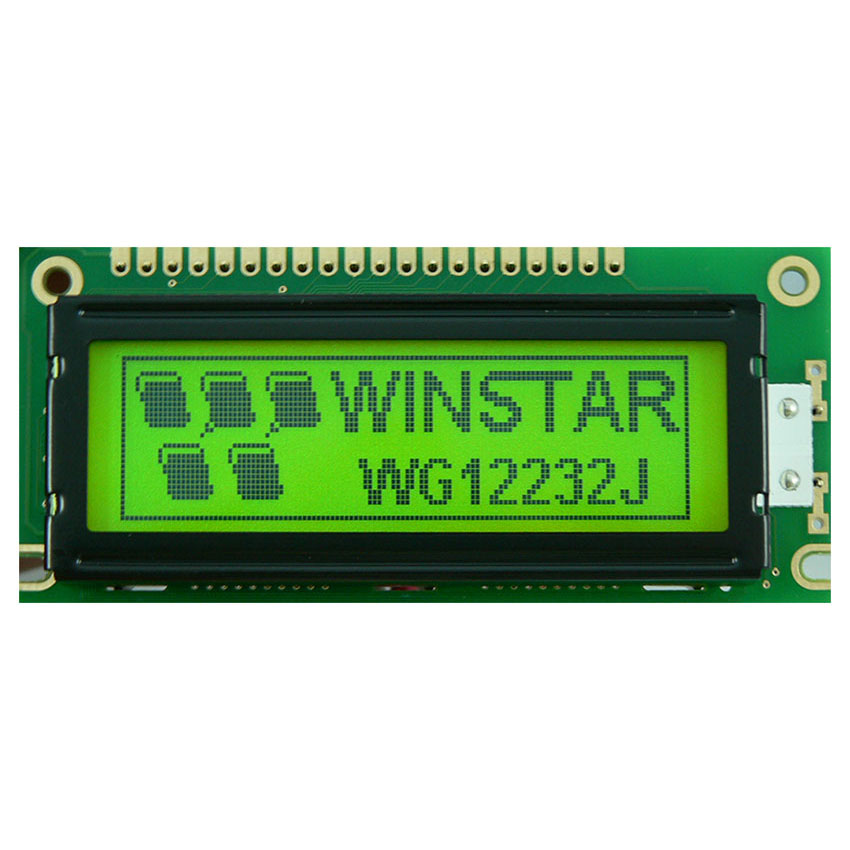

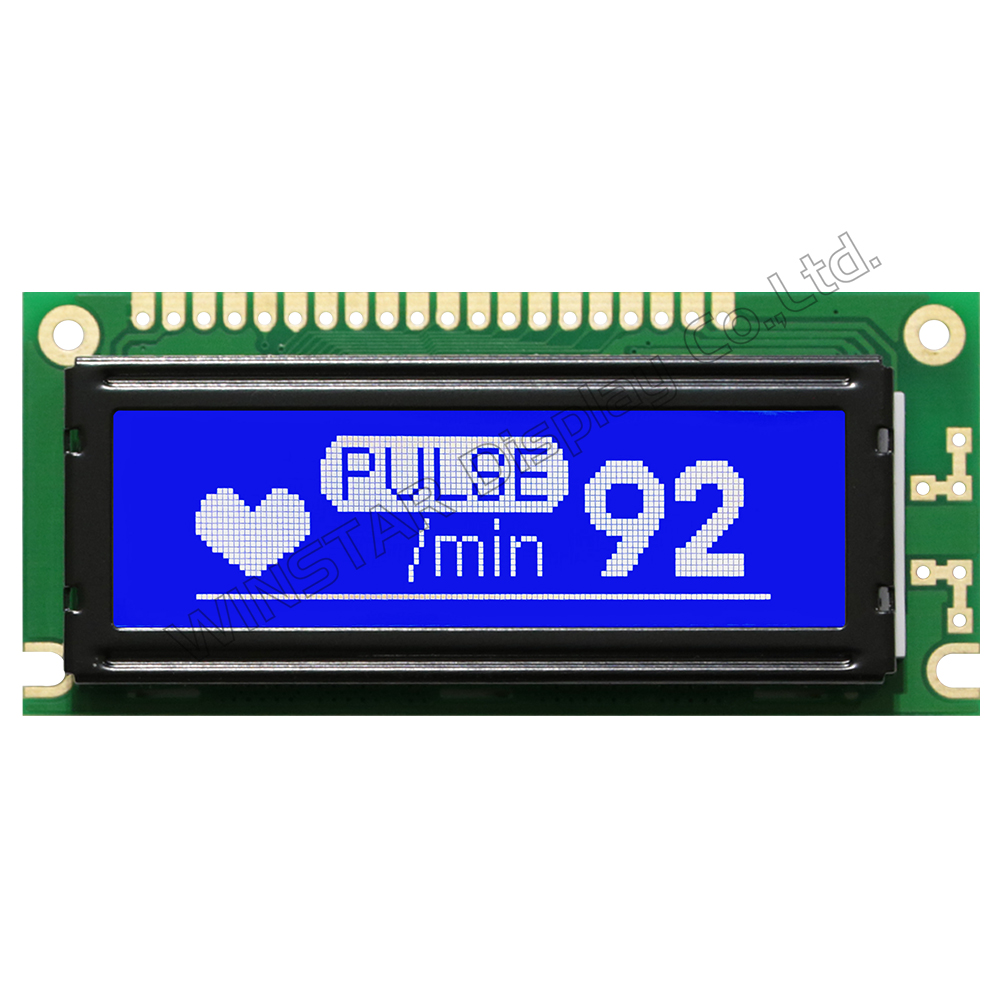

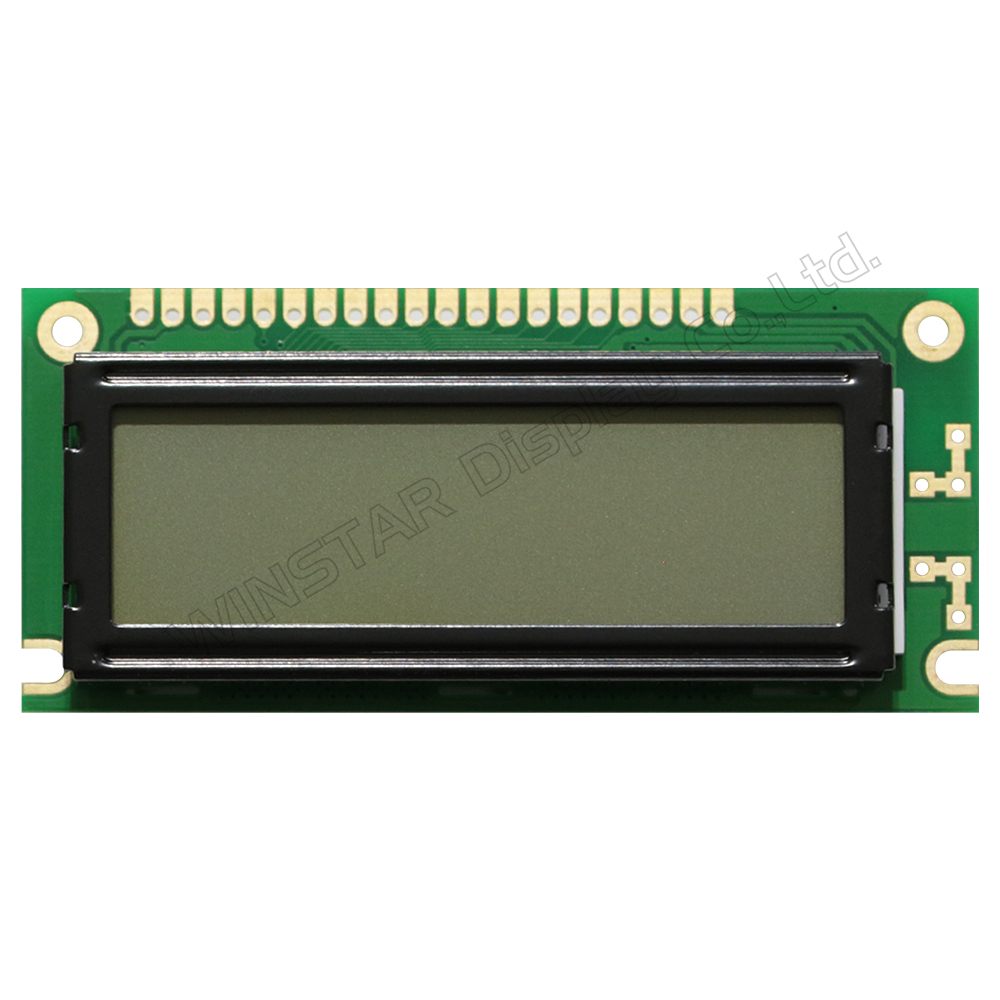

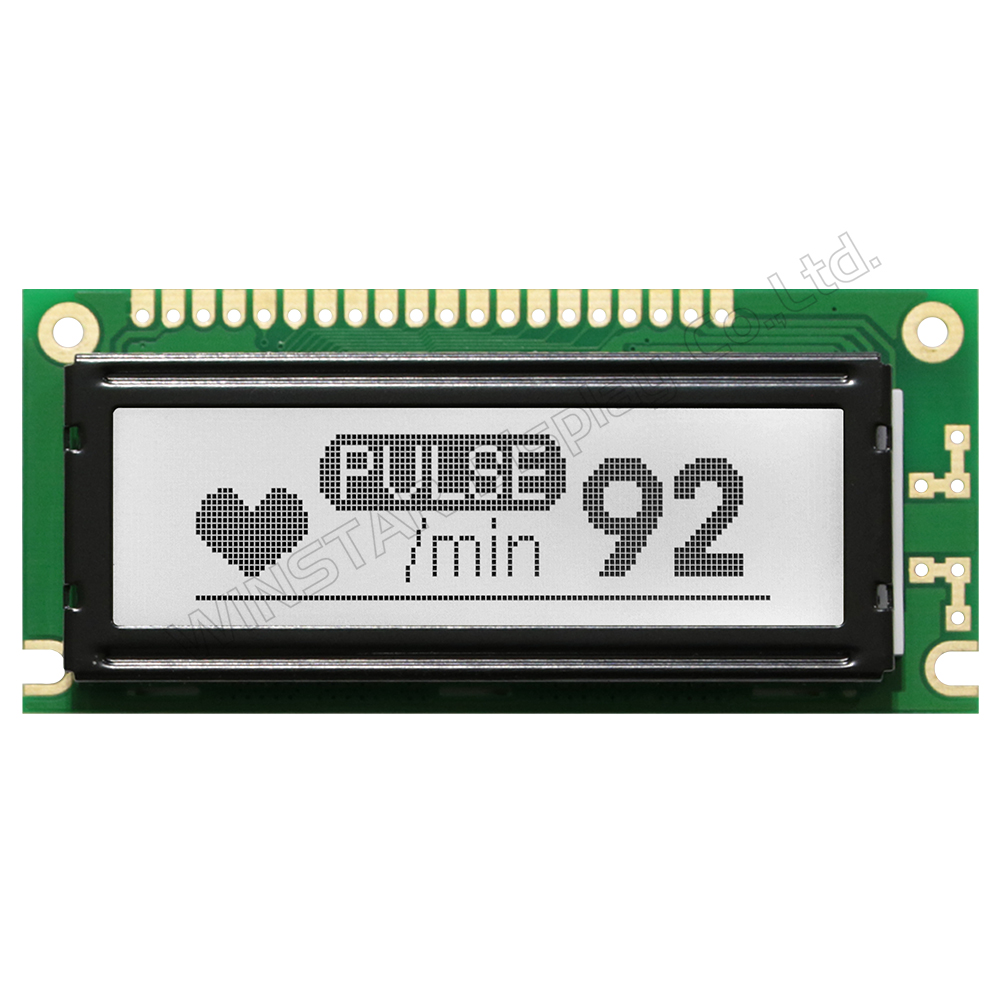

グラフィック液晶 122x32 (2.2インチ, COB, SBN1661G)

型番 WG12232J

►グラフィック液晶 122x32
►タイプ: グラフィック
►結構: COB
►サイズ: 2.2インチ
►外部発振機 (WG12232Eタイプ)・内部発振機(WG12232Jタイプ) 使用可能 2KHz
►IC: SBN1661G
►1/32 duty cycle
►+3V電源を使用する場合、負電圧を内蔵することはオプションできる
►インターフェース: 6800

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

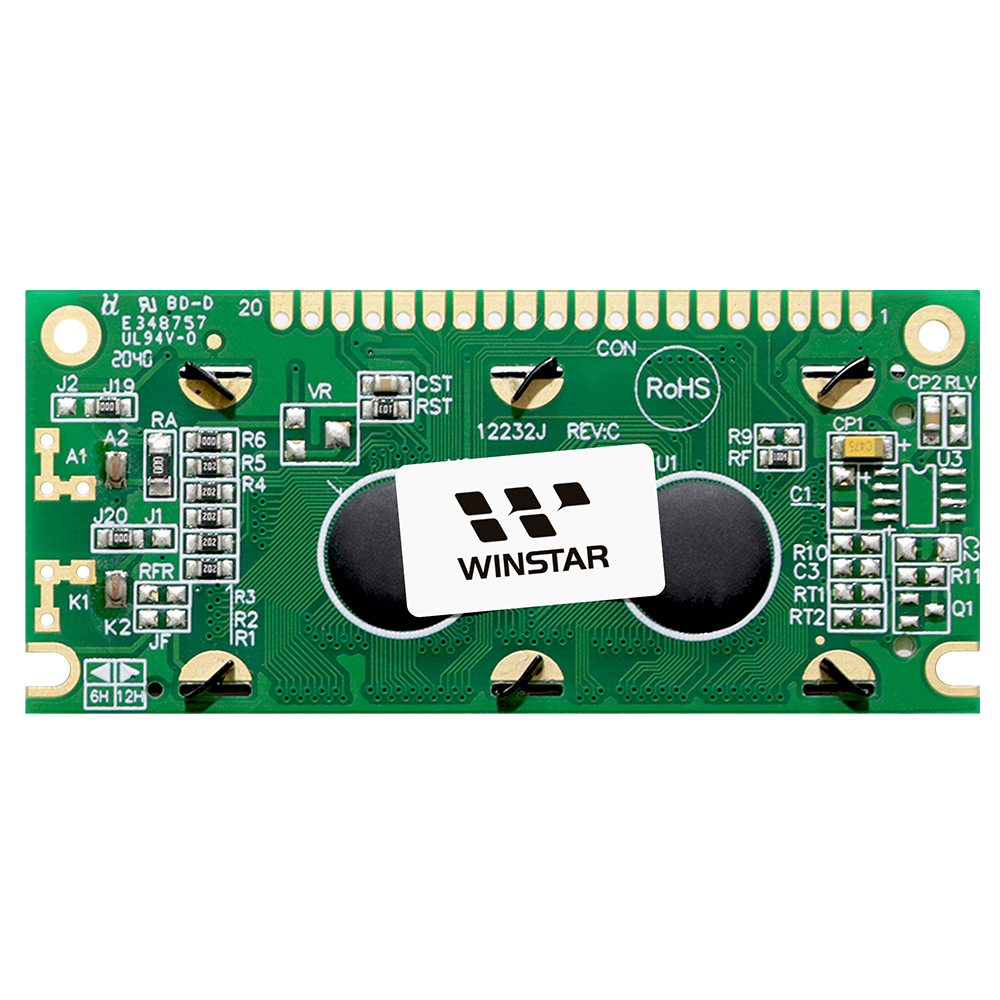

製品情報

WG12232Jは、122×32ドットの単色グラフィックLCDモジュールで、COB（Chip on Board）構造を採用し、対角線サイズは2.2インチです。Avant SBN1661Gまたは同等のコントローラーICを内蔵し、6800 8ビットパラレルインターフェースに対応、主に5V電源で動作しますが、3V駆動時には負電圧生成回路のオプションも利用可能です。

本ディスプレイは2kHzの内部発振器を内蔵しています。外部発振器が必要な場合は、発振器の種類が異なるWG12232Eモデルをお選びください。

バックライトの発光色は複数選択可能で、LCDパネルはSTNポジティブ、STNネガティブ、FSTNポジティブ、FSTNネガティブの各種タイプがあります。動作温度範囲は-20℃から+70℃、保存温度範囲は-30℃から+80℃です。使用材料はRoHSおよびREACH規制に適合しています。

外形図

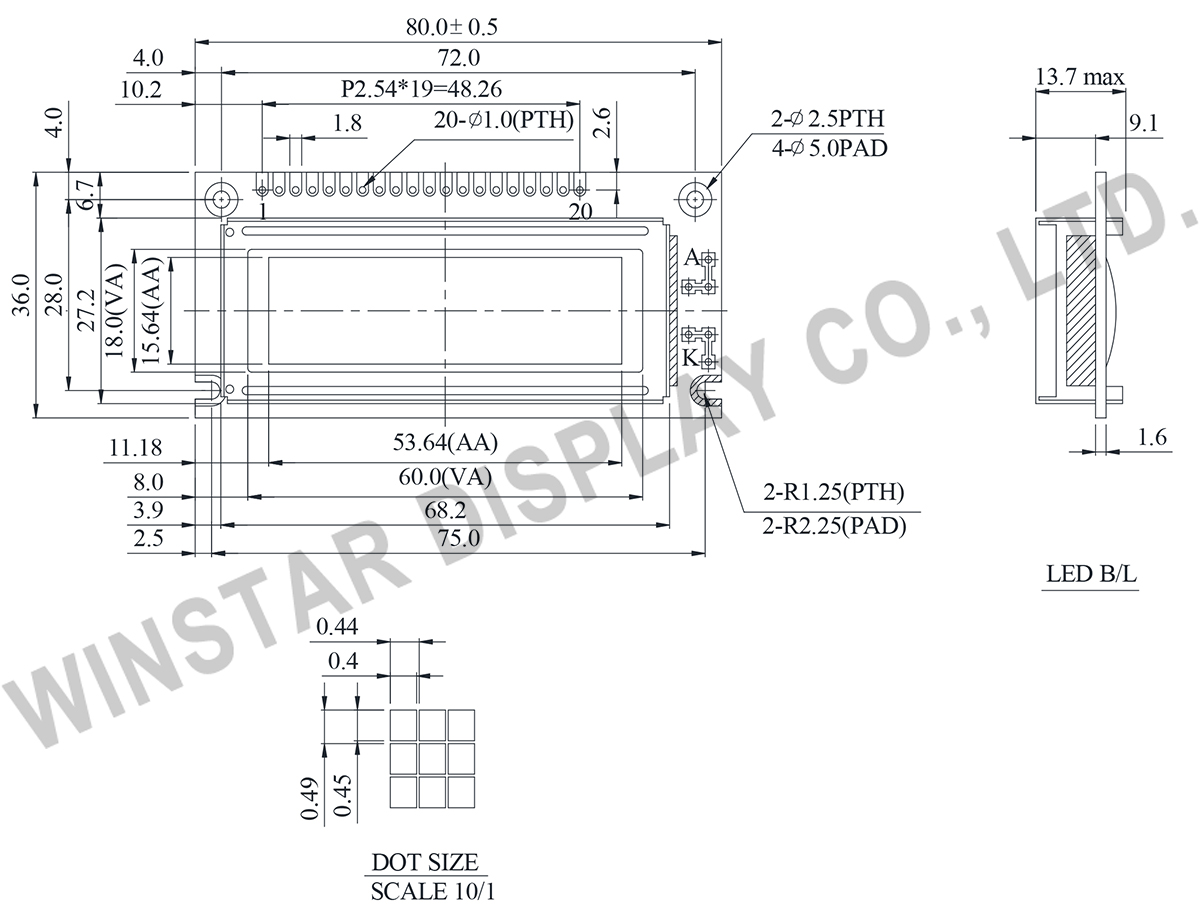

122x32 Graphic LCD Module (2.2 inch, COB, SBN1661G) - WG12232J

Data source ref:WG12232J-TFH-V#A

製品仕様

規格説明

項目	標準値	単位
ドットマトリックス(解像度)	122 x 32	－
モジュールサイズ	80.0 x 36.0 x 13.7(Max)	mm
表示エリア	60.0 x 18.0	mm
有効エリア	53.64 x 15.64	mm
ドットサイズ	0.40 x 0.45	mm
ドットピッチ	0.44 x 0.49	mm
駆動方法	1/32
バックライトタイプ	LED
IC	SBN1661G
インタフェース	6800

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-20	－	+70	℃
保存温度	TST	-30	－	+80	℃
入力電圧	VI	-0.3	－	VDD+0.3	V
ロジック電源電圧	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電気特性

項目	記号	条件	最小値	典型値	最大値	単位
ロジック電源電圧	VDD-VSS	－	2.7	3.3	3.6	V
LCM供給電圧	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 －	－ 4.35 －	－ 4.5 －	V V V
高レベル入力電圧	VIH	VDD=3.3V	2.7	3.3	VDD+0.5	V
低レベル入力電圧	VIL	－	0	0.7	1.1	V
高レベル出力電圧	VOH	－	VDD-0.3	－	VDD	V
低レベル出力電圧	VOL	－	0	－	0.3	V
供給電流	IDD	VDD=3.0V	1.2	1.5	1.8	mA

ピン功能定義

Pin No.	記号	Level	説明
1	Vss	0V	GND
2	Vdd	3.0V	Power supply for logic
3	Vo	(Variable)	Contrast Adjustment
4	A0	H/L	H : Data L : Instruction
5	E1	H/L	Chip Enable for IC1
6	E2	H/L	Chip Enable for IC2
7	NV	－	Negative Voltage option
8	NC	H/L	NO connection
9	R/ W	H/L	H : Read data; L : Write data
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RES	H/L	Reset the LCM
19	A		LED +
20	K		LED -
