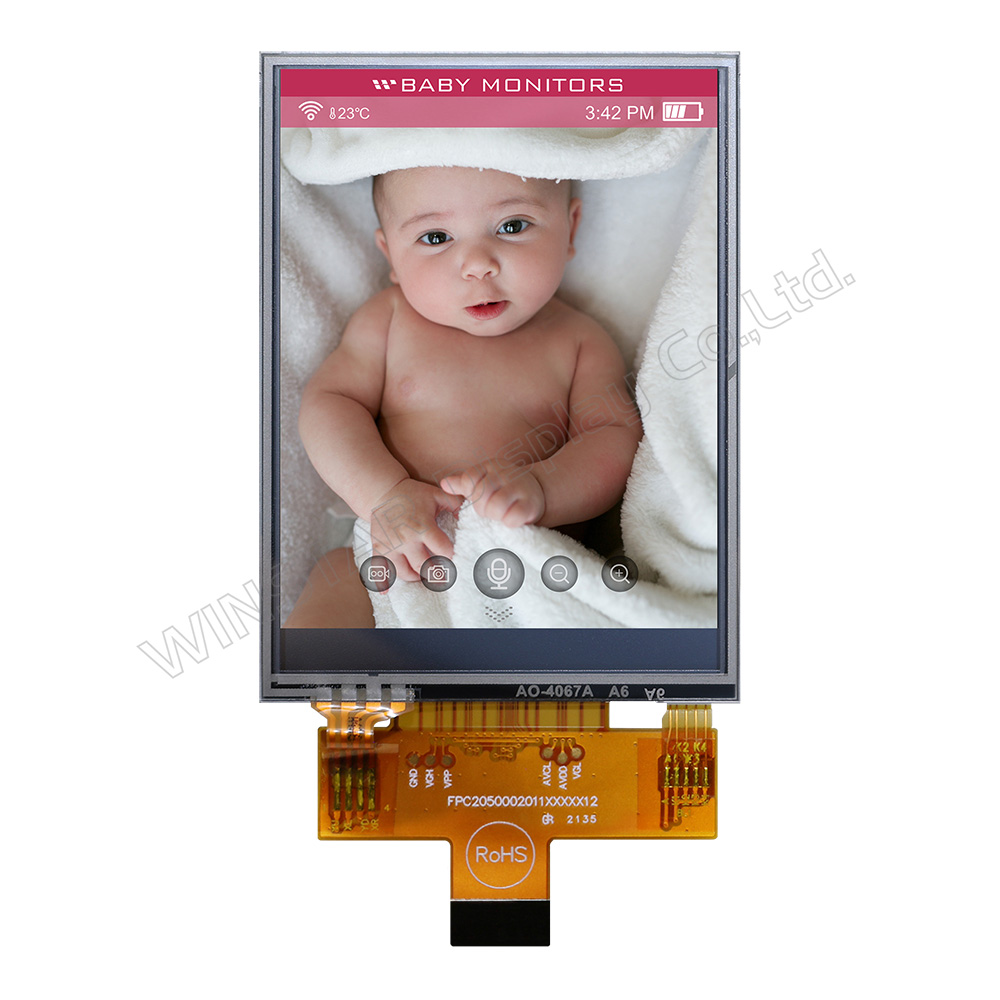

WF28KTLAJDNT0は、抵抗膜方式タッチスクリーンを備えた2.8インチのポートレートモードSPITFT-LCDモジュールで、解像度240x320ピクセルす。WF28KモジュールはST7789VICに組み込まれて、 4ラインSPIインターフェースをサポートして、アナログ(Vcc)範囲の供給電圧は2.4V~3.6Vで、標準値は3.3Vで、グレアサーフェスパネルで、視線方向6時で、グレースケール反転12時で、コントラスト比500:1を備えております。
WF28KTLAJDNT0は、350ニット(標準値)の明るさを備えたポートレートモードTFT-LCDです。-20°Cから+70°Cが操作温度範囲で、保管温度範囲は-30°Cから+80°Cです。MP4プレーヤー、セキュリティドアシステム、ミニオーディオプレーヤー、ベビーモニターなどに最適です。

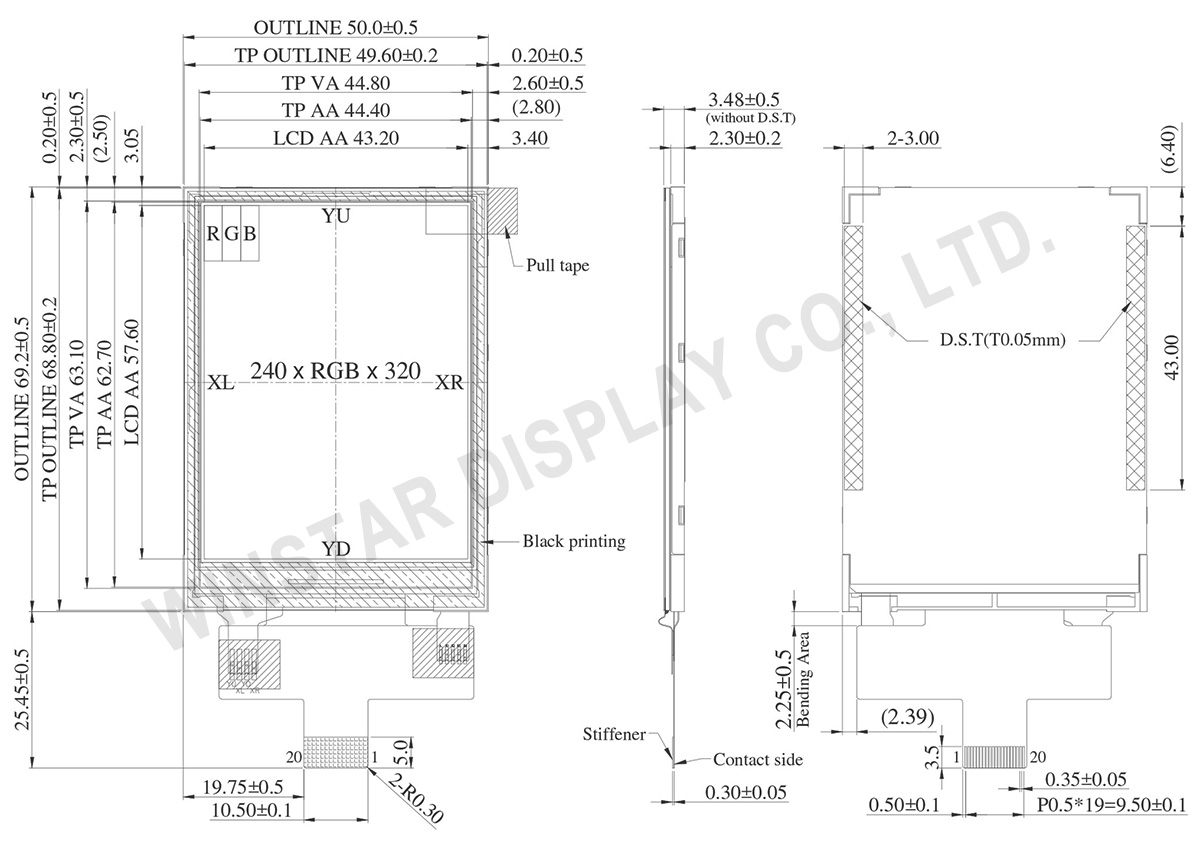

外形図
製品仕様
規格説明
| 项目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 2.8 | インチ |
| ドットマトリクス(解像度) | 240 x RGB x 320(TFT) | dots |
| モジュールサイズ | 50.0(W) x 69.2(H) x 3.48(D) | mm |
| 有効エリア | 43.2 x 57.6 | mm |
| ドットピッチ | 0.18 x 0.18 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| インターフェイス | SPI | |
| TFT ドライバIC | ST7789V または同等 | |
| 視野角 | 6時方向 | |
| グレースケール反転 | 12時方向 | |
| 画面アスペクト比 | ポートレート | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | RTP 抵抗式タッチパネル | |
| 表面 | グレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| アナログ電源電圧 | Vcc | 2.4 | 3.3 | 3.6 | V |
| LCM電源電流 | Icc | － | 6.7 | 10.0 | mA |
ピン功能定義
LCM PIN 定義
| NO | 記号 | 説明 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | GND | Ground | ||||||||||||||||||
| 2 | VLED+ | Anode of LED backlight. | ||||||||||||||||||
| 3 | VLED- | Cathode of LED backlight. | ||||||||||||||||||
| 4 | GND | Ground | ||||||||||||||||||
| 5 | VCC | Power supply | ||||||||||||||||||
| 6 | RESET | System reset pin. (RESX) signal is active low |
||||||||||||||||||
| 7 | SDA | When IM3: Low, SPI interface input/output pin. When IM3: High, SPI interface input pin. The data is latched on the rising edge of the SCL signal. If not used, please fix this pin at VDDI or DGND level. |
||||||||||||||||||
| 8 | DCX(SCL) | This pin is used to be serial interface clock. DCX=’1’: display data or parameter. DCX=’0’: command data. If not used, please fix this pin at VDDI or DGND. |
||||||||||||||||||
| 9 | CSX | Chip selection pin Low enable. High disable. |
||||||||||||||||||
| 10 | WRX(D/CX) | Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. If not used, please fix this pin at VDDI or DGND. |
||||||||||||||||||
| 11 | GND | Ground | ||||||||||||||||||
| 12 | SDO(DOUT) | SPI interface output pin. The data is output on the falling edge of the SCL signal. If not used, let this pin open. |
||||||||||||||||||
| 13 | TE | Tearing effect signal is used to synchronize MCU to frame memory writing. If not used, please let this pin open |
||||||||||||||||||
| 14 | IM3 | The MCU interface mode select.
|
||||||||||||||||||
| 15 | GND | Ground | ||||||||||||||||||
| 16 | XR | Right electrode | ||||||||||||||||||
| 17 | YD | Bottom electrode | ||||||||||||||||||
| 18 | XL | Left electrode | ||||||||||||||||||
| 19 | YU | Top electrode | ||||||||||||||||||
| 20 | GND | Ground |
