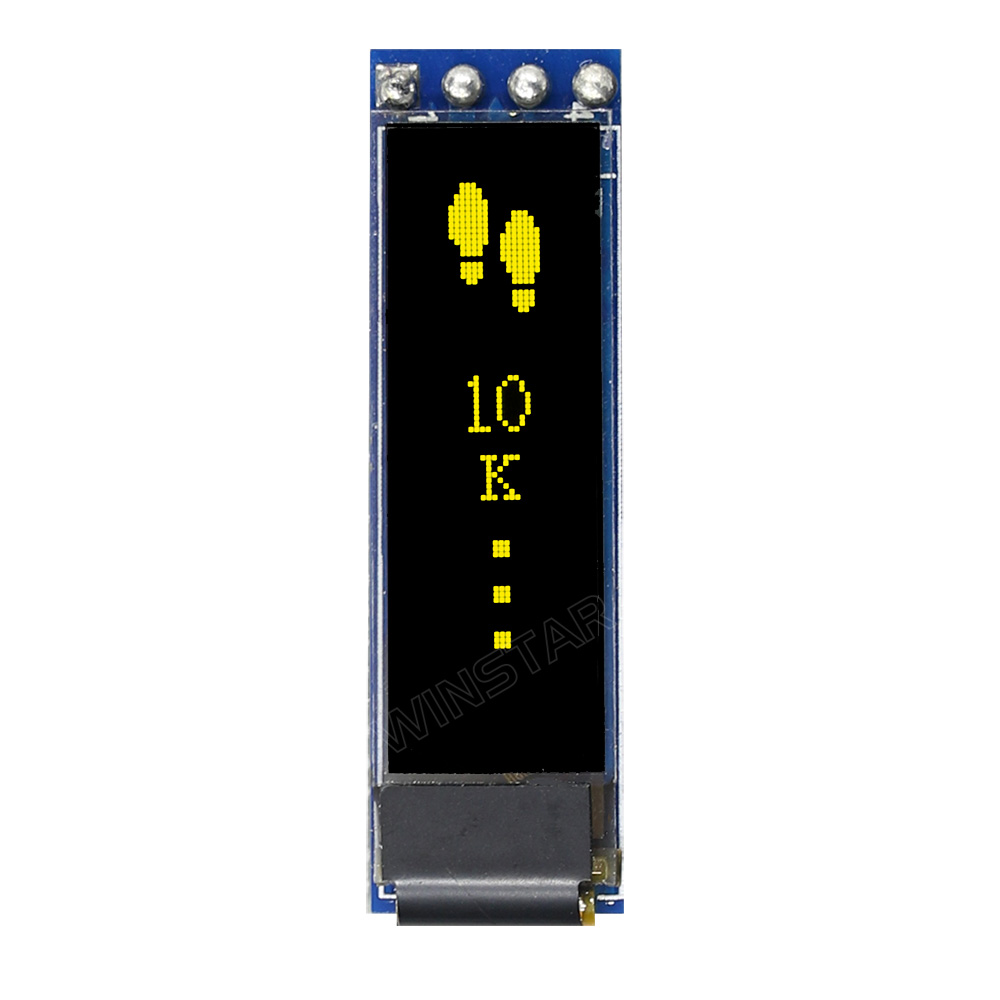

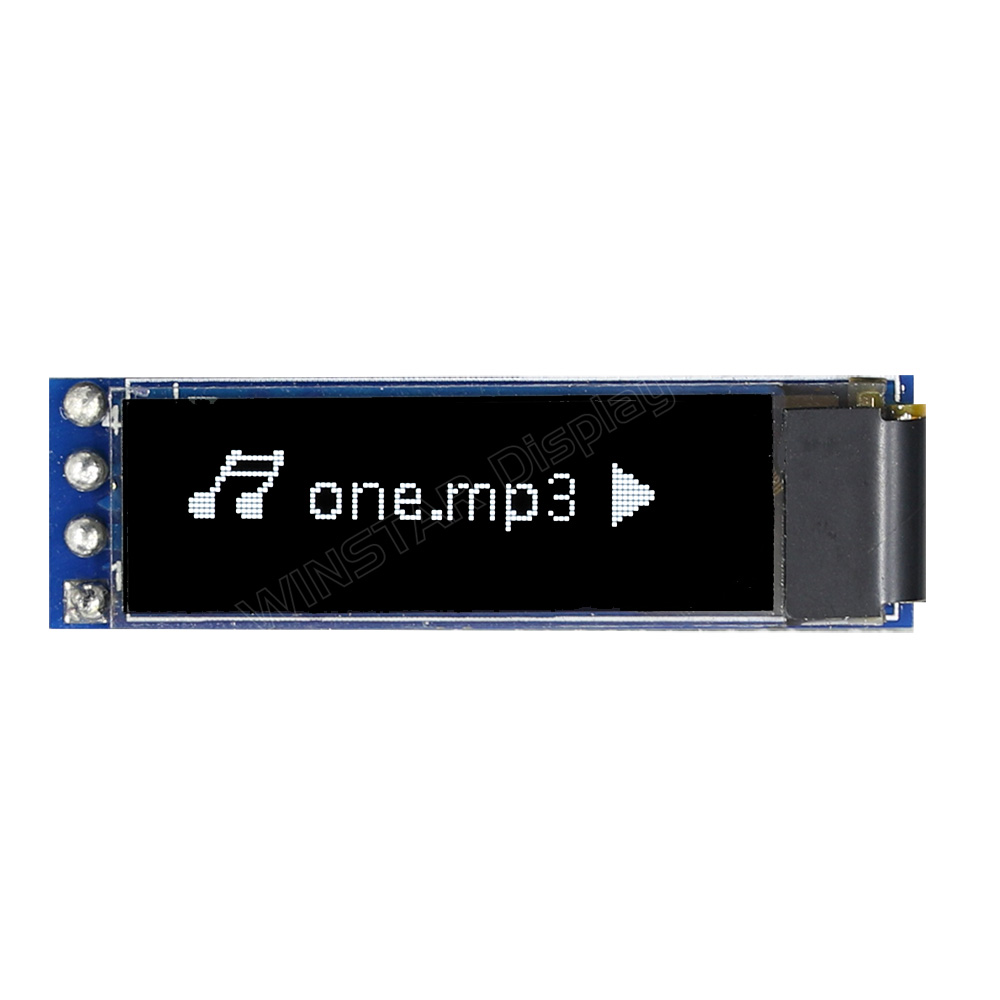

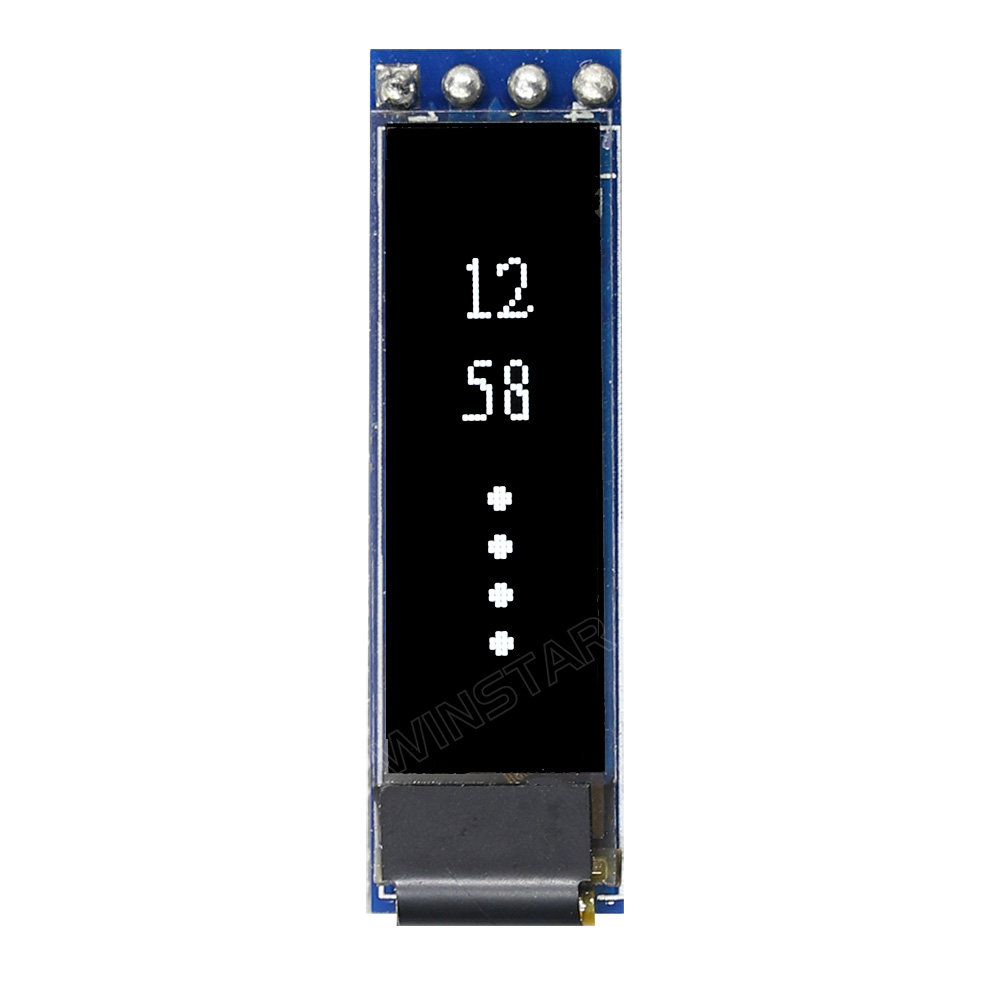

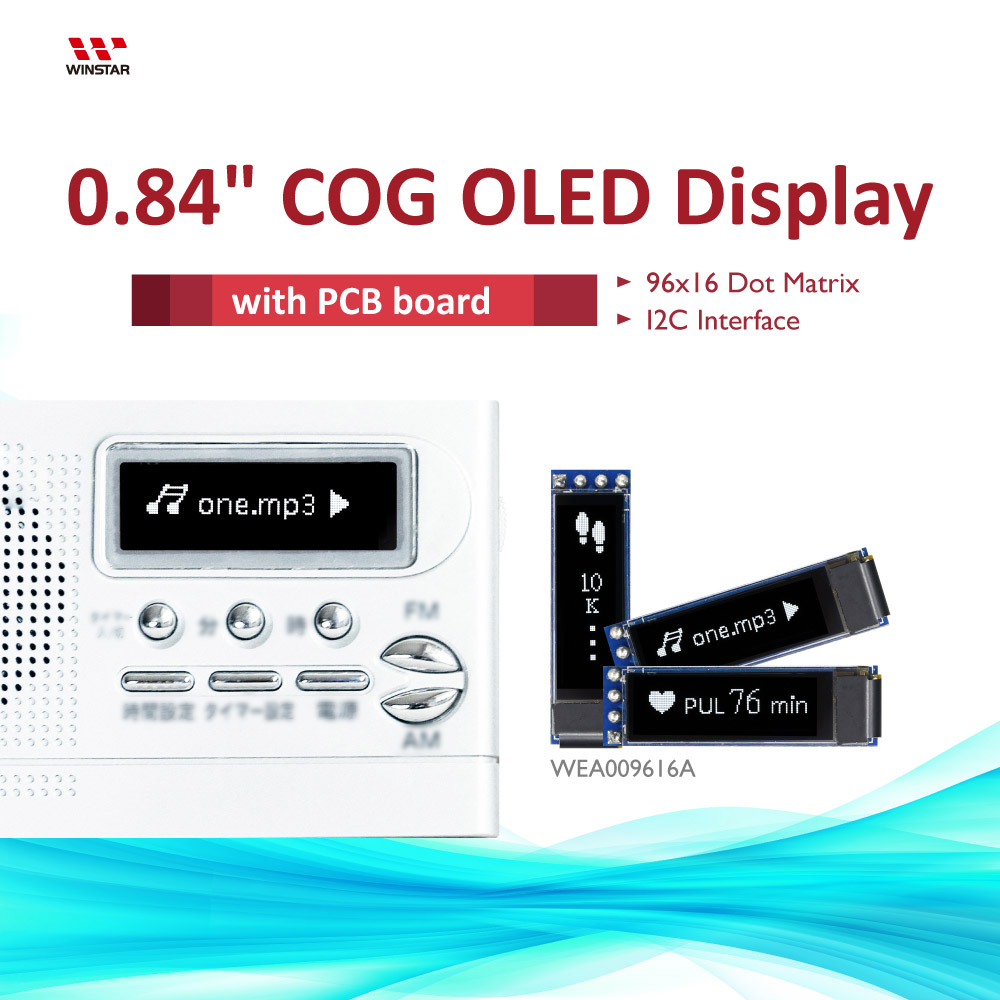

0.84インチ 96x16 COG+PCB有機ELモジュール

型番 WEA009616A

►グラフィック有機ELモジュール
►結構: COG+PCB
►サイズ:0.84インチ
►96x16 ドットマトリックス
►IC:SSD1306
►3V電源電圧
►1/16 duty
►インターフェース: I2C
►発光色: 白色 / 黄色 / 空色

製品情報

内部チャージポンプ電源と外部 VCC 電源をサポートしております。

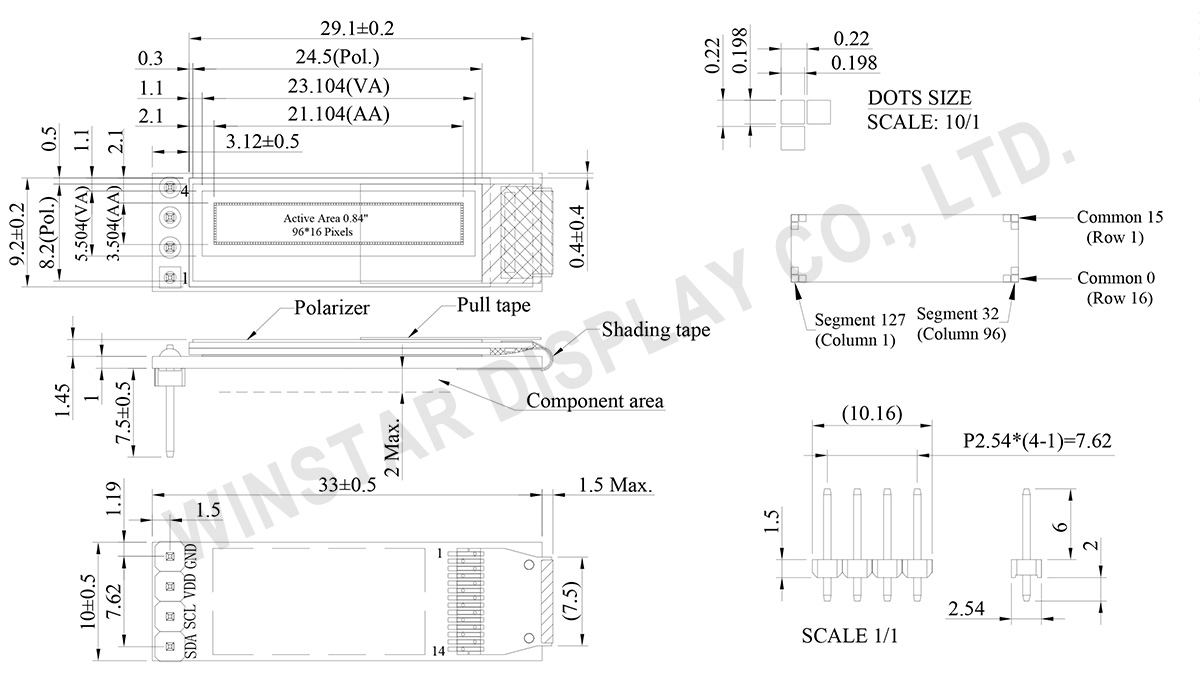

外形図

0.84 OLED Display (COG PCB) - WEA009616A - Winstar

Data source ref: WEA009616AWPP3N00000

製品仕様

ピン功能定義

No. 記号 説明
1 GND Ground
2 VDD Power supply input.
3 SCL When the I2C interface is selected, then D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SDAI).
4 SDA

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 96 x 16 Dots
外形寸法 33 × 10 × 2.45 mm
有効表示エリア 21.104 × 3.504 mm
ドットサイズ 0.198 × 0.198 mm
ドットピッチ 0.220 × 0.220 mm
表示モード パッシブマトリクス
発光色 モノクロ
駆動方法 1/16Duty
IC SSD1306
インターフェイス I2C
サイズ 0.84 インチ

絶対最大定格

パラメーター 記号 最小値 最大値 単位
Sロジック電源電圧 VDD 0 4.0 V
Display電源電圧 VCC 0 16.0 V
操作温度 TOP -40 80 °C
保存温度 TSTG -40 85 °C

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD 2.8 3.0 3.2 V
入力電圧(High) VIH 0.8×VDD VDDIO V
入力電圧(Low) VIL 0 0.2×VDD V
出力電圧(High) VOH 0.9×VDD VDDIO V
出力電圧(Low) VOL 0 0.1×VDD V
50% check Board operating Current ICC VCC=7.5V 13.0 26.0 mA
