Model No. WH1602B
►LCD de Caractere 16x2, Display LCD 16x2
►Tipo: Caractere
►Estrutura: COB
►Tamanho: 2,26 polegadas
►16 caracteres x 2 linhas
►5x8 pontos inclui cursor
►Fonte de alimentação de +5V (Também disponível para +3V)
►A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V.
►1/16 duty cycle
►LED pode ser controlado pelos PIN1, PIN2, PIN15, PIN16 ou A e K
►WH1602B2: espessura total 10,0mm
►Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)
A série WH1602B é uma das mais populares da WINSTAR entre os módulos LCD de caracteres 16x2, projetada para atender a uma ampla variedade de necessidades de integração de sistemas. Cada modelo possui um formato de exibição de 16 caracteres × 2 linhas, suporta alimentação de 5V ou 3V e é equipado com um CI controlador padrão—ST7066 ou RW1063, dependendo do tipo de interface. Esses módulos oferecem CGRAM de 8 caracteres para caracteres definidos pelo usuário e acesso opcional a comandos de baixo nível para controle avançado.
Diferentemente de muitos módulos LCD de caracteres COB padrão que dependem de uma placa de controle externa para comunicação SPI ou I2C, os modelos WH1602B1 (SPI) e WH1602B3 (I2C) da WINSTAR integram controladores de interface serial diretamente no COB. Esse design reduz a quantidade de componentes, simplifica o layout da placa e ajuda a reduzir os custos de desenvolvimento. Com apenas dois pinos de I/O, os usuários podem implementar o controle por hardware ou software com facilidade.
Esta série oferece várias opções de interface—incluindo Paralela, SPI e I2C—para atender diferentes requisitos de projeto. Se sua aplicação exige uma interface paralela 6800, escolha o modelo WH1602B. Para projetos que exigem suporte a fontes chinesas tradicionais ou simplificadas, recomendamos o nosso módulo gráfico LCD WG14432B.
| Modelo | Tipo de Interface | CI Controlador | Espessura (sem B/L) | Espessura (com B/L) |
|---|---|---|---|---|
| WH1602B | 6800 (Paralela 4/8 bits) | ST7066 | 9,70 mm | 13,2–13,5 mm |
| WH1602B1 | SPI de 4 linhas | RW1063 | 9,70 mm | 13,2–13,5 mm |
| WH1602B2 | 6800 (Paralela 4/8 bits) | ST7066 | 10,0 mm | - |
| WH1602B3 | I2C | RW1063 | 9,70 mm | 13,2–13,5 mm |
A WINSTAR continua liderando o mercado de displays oferecendo módulos de caracteres confiáveis com opções de interface flexíveis. Para suporte técnico ou solicitações de personalização, entre em contato conosco.

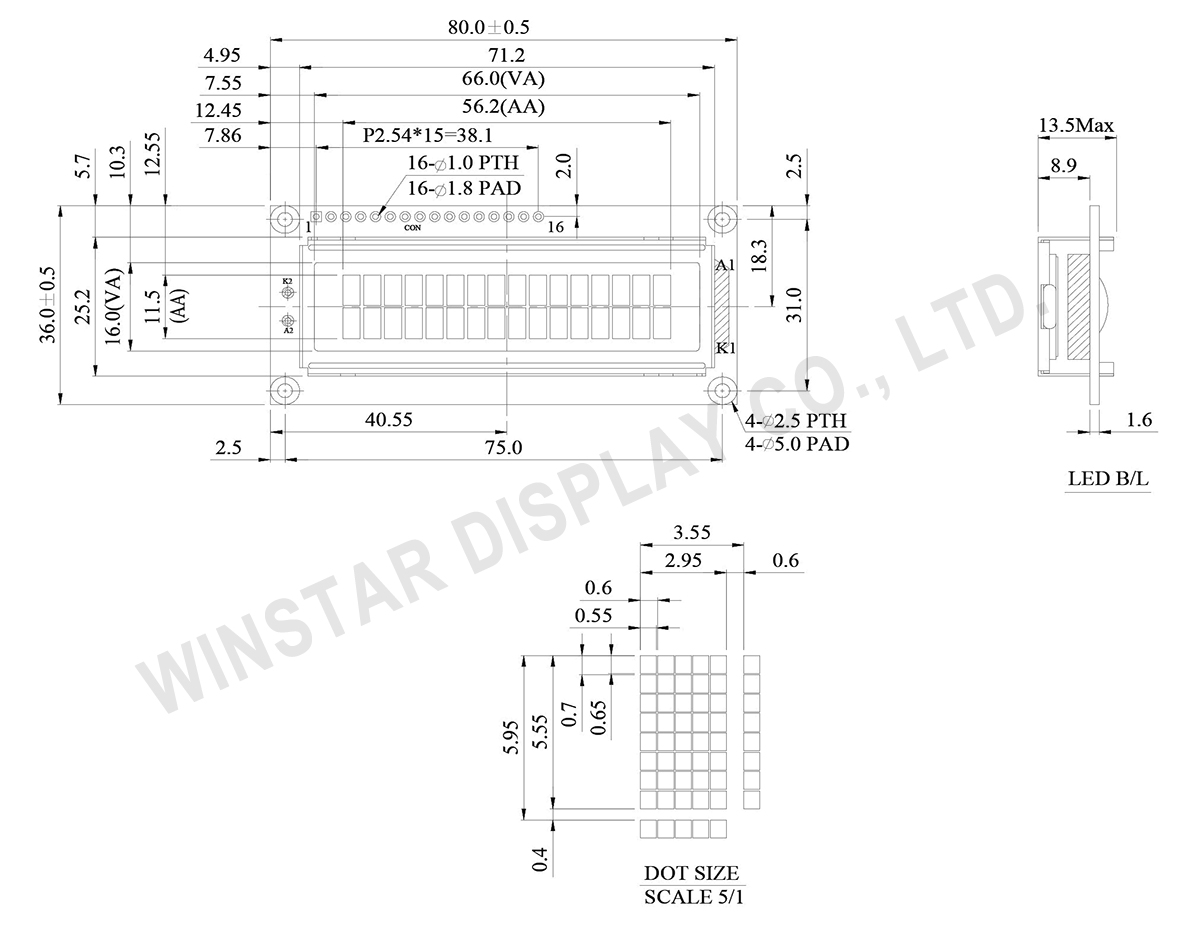

| Item | Dimensão | Unidade |
|---|---|---|
| Number of Characters | 16 Caracteres x 2 linhas | － |
| Dimensão do módulo | 80.0 x 36.0 x 13.5 (MAX) | mm |
| Área de visualização | 66.0 x 16.0 | mm |
| Área ativa | 56.20 x 11.5 | mm |
| Tamanho do ponto | 0.55 x 0.65 | mm |
| Distância entre pontos | 0.60 x 0.70 | mm |
| Tamanho do Caracteres | 2.95 x 5.55 | mm |
| Distância entre Caracteres | 3.55 x 5.95 | mm |
| Duty | 1/16 | |
| Tipo de luz de fundo | LED | |
| IC | ST7066U | |
| Interface | 6800 | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Input Voltage | VI | VSS | － | VDD | V |
| Supply Voltage For Logic | VDD-VSS | -0.3 | － | 7 | V |
| Supply Voltage For LCD | VDD-Vo | -0.3 | － | 13 | V |
| Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| Supply Voltage For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 3.6 3.2 |
－ 3.7 － |
5.2 3.8 － |
V V V |
| Input High Volt. | VIH | － | 0.7 VDD | － | VDD | V |
| Input Low Volt. | VIL | － | Vss | － | 0.6 | V |
| Output High Volt. | VOH | － | 3.9 | － | VDD | V |
| Output Low Volt. | VOL | － | 0 | － | 0.4 | V |
| Supply Current | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
| Pin No. | Símbolo | Level | DESCRIÇÃO |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Contrast Adjustment |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read L: Write |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | A | － | Power supply for B/L(+) |
| 16 | K | － | Power supply for B/L(-) |
