項目 | 仕様 | 単位 |
---|---|---|
ドットマトリックス(解像度) | 96 × 64 | インチ |

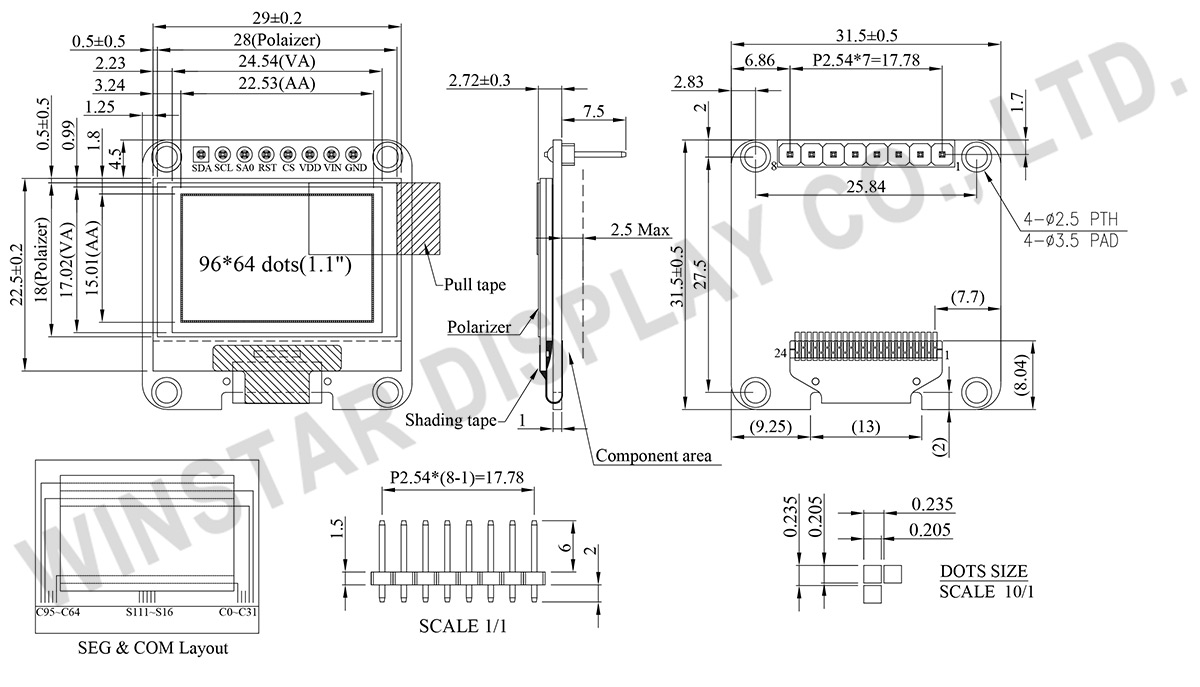

外形寸法 | 31.5 × 31.5 × 2.72 | mm |
有効表示エリア | 22.53 × 15.01 | mm |
ドットサイズ | 0.205 × 0.205 | mm |
ドットピッチ | 0.235 × 0.235 | mm |
表示モード | パッシブマトリクス | |
発光色 | モノクロ | |
グレースケール | 4 bits | |
駆動方法 | 1/64 Duty | |
IC | SSD1327 | |
インターフェイス | SPI | |
サイズ | 1.1 インチ |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|---|
ロジック電源電圧(3V) | VDD | - | 2.8 | 3.0 | 3.2 | V |
ロジック電源電圧(5V) | VIN | - | 4.8 | 5.0 | 5.2 | V |
入力電圧(High) | VIH | - | 0.8×VDD | - | VDD | V |
入力電圧(Low) | VIL | - | 0 | - | 0.2×VDD | V |
出力電圧(High) | VOH | - | 0.9×VDD | - | VDD | V |
出力電圧(Low) | VOL | - | 0 | - | 0.1×VDD | V |
50% Check Board operating Current | IDD | VDD=3.0V | - | 55 | 100 | mA |
パラメーター | 記号 | 最小値 | 最大値 | 単位 |
---|---|---|---|---|
ロジック電源電圧 | VDD | 1.65 | 3.30 | V |
ロジック電源電圧 | VIN | 4.0 | 6.0 | V |
操作温度 | TOP | -40 | 80 | °C |
保存温度 | TSTG | -40 | 85 | °C |

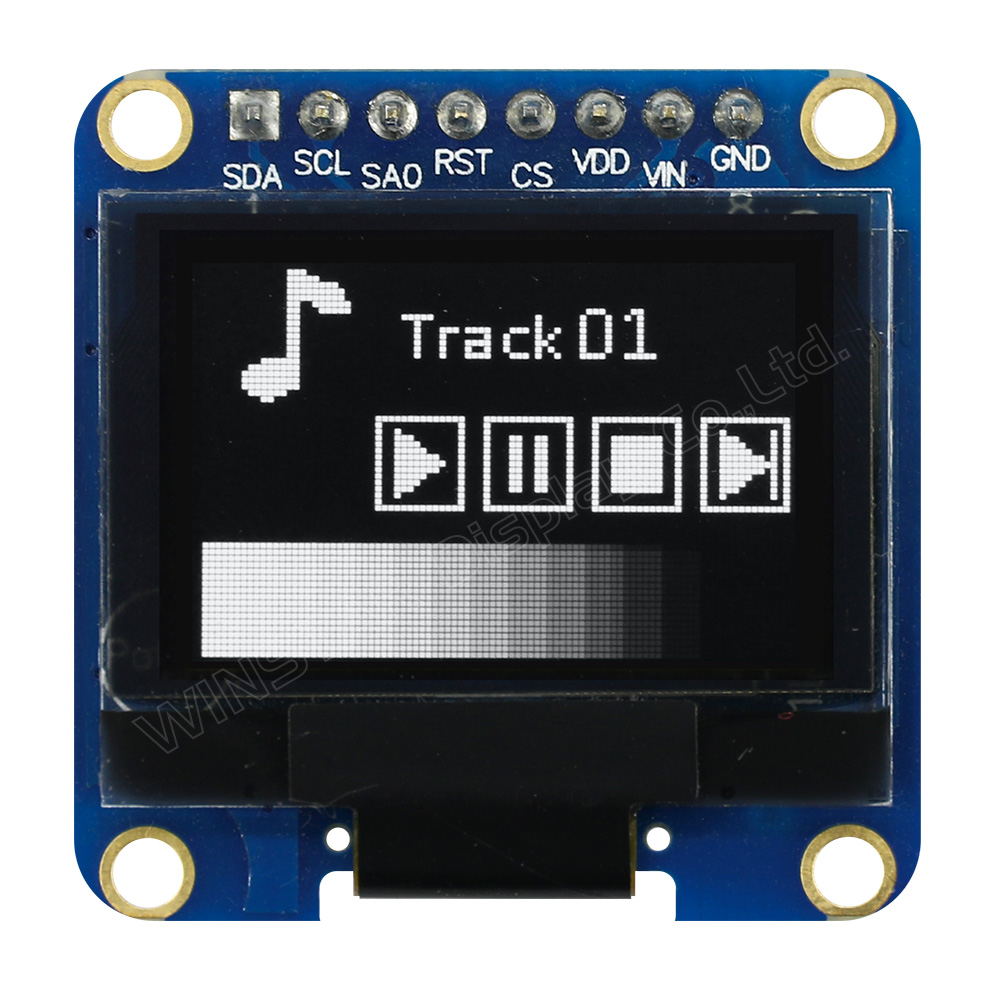

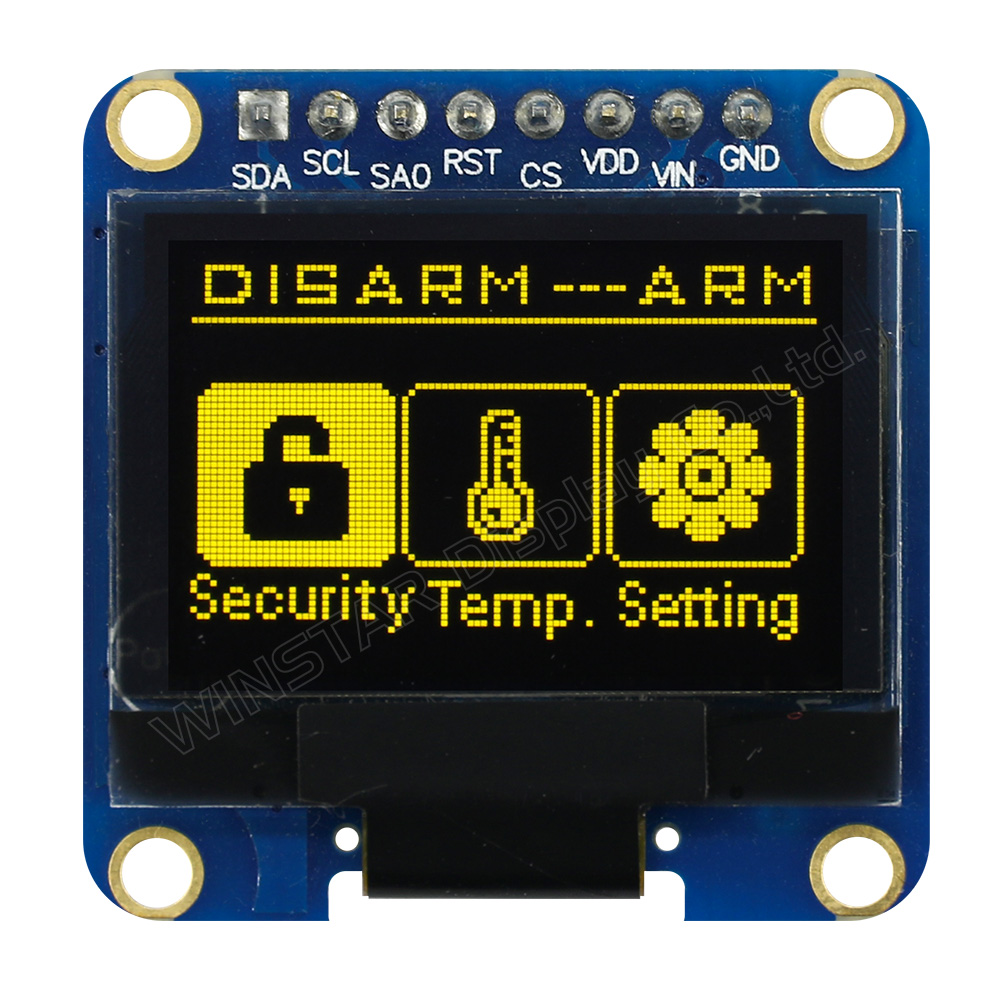

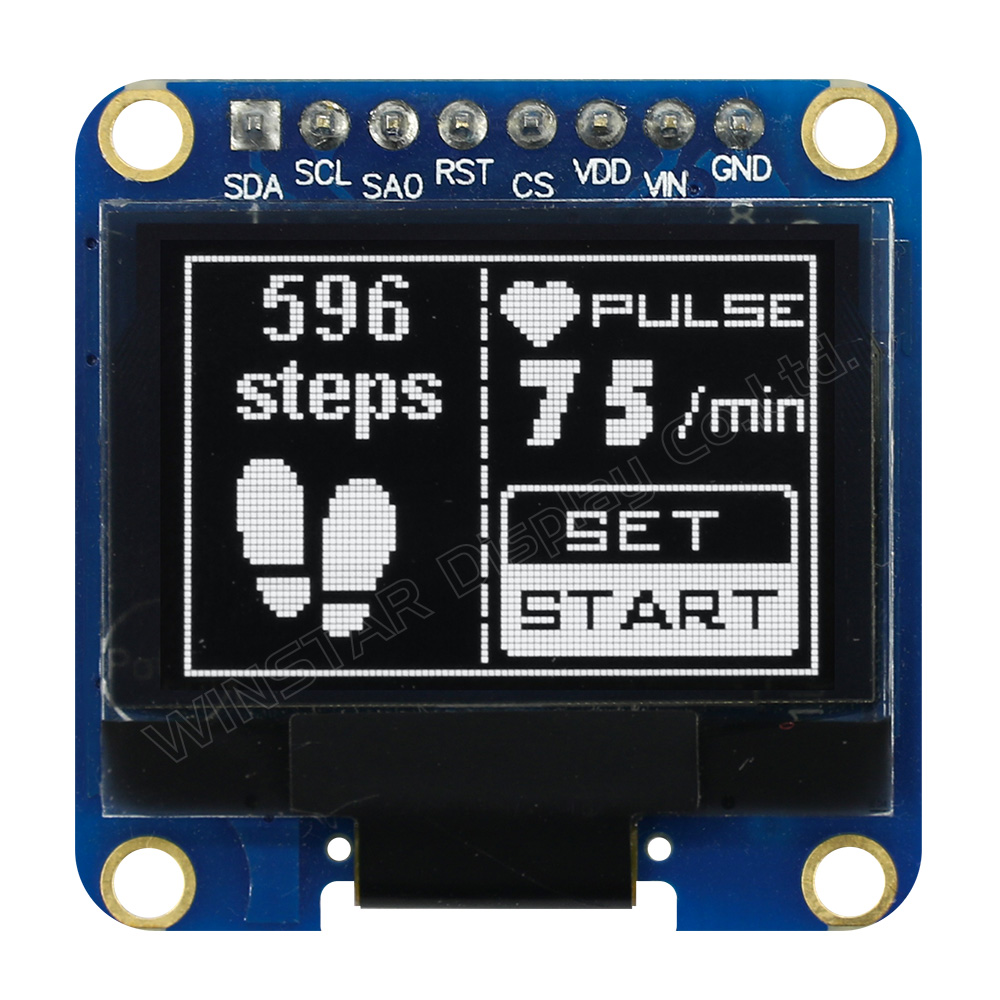

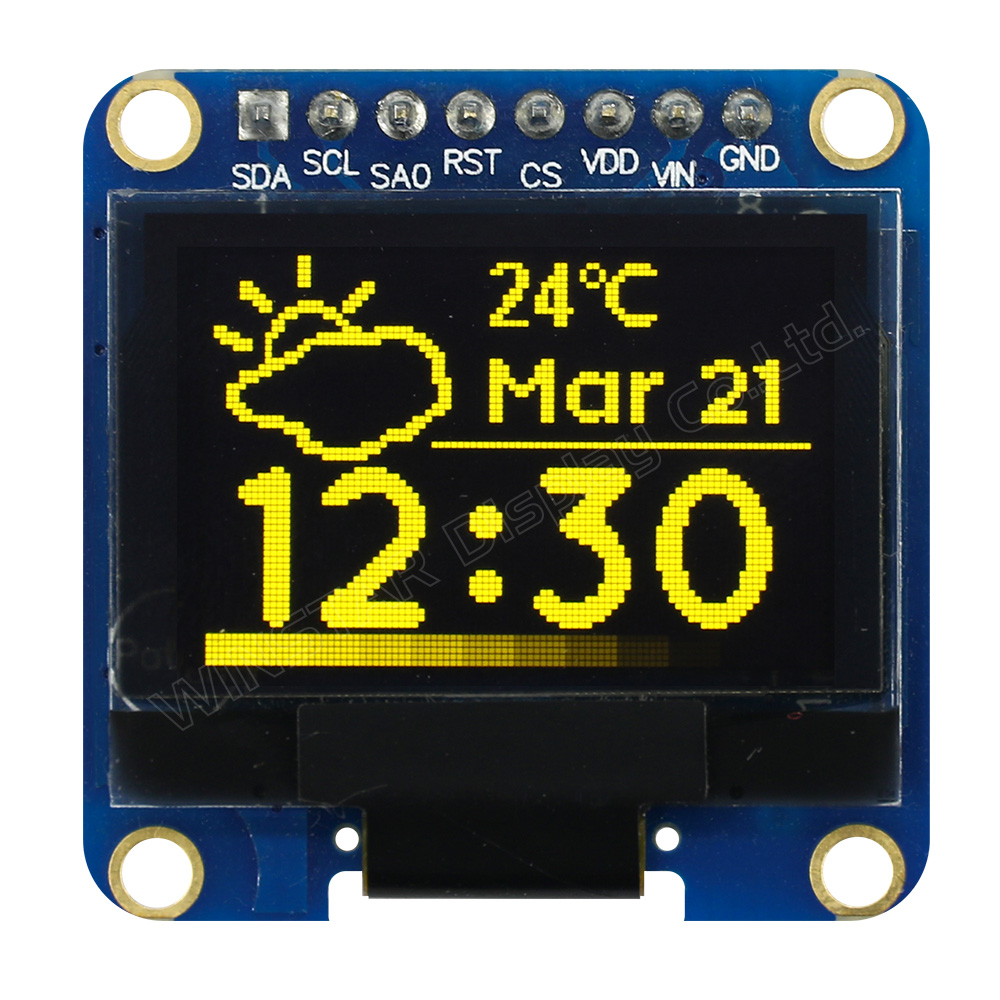

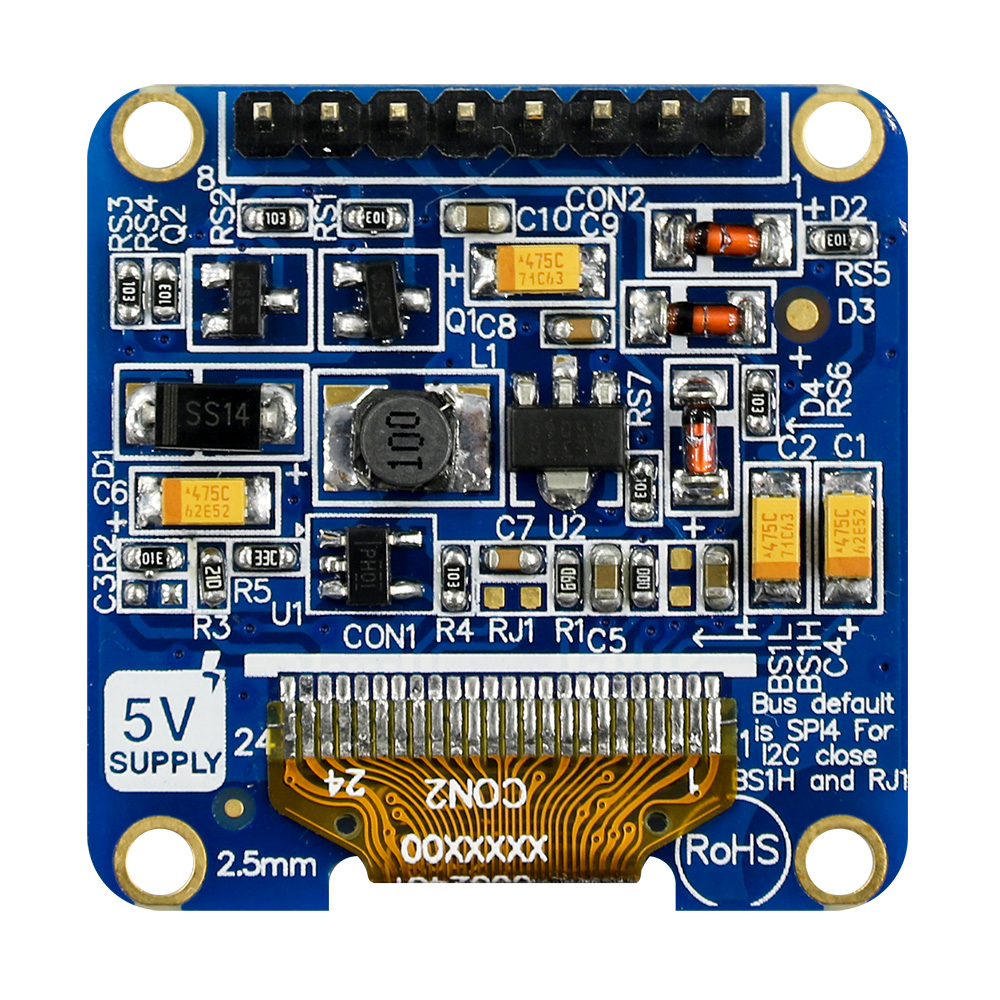

No. | 記号 | 説明 |
---|---|---|
1 | SDA | When serial interface mode is selected, D0 will be the serial clock input: SCLK; D1 will be the serial data input: SDIN. |
2 | SCL | |
3 | SA0 | This pin is Data/Command control pin connecting to the MCU. |
4 | RST | This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin HIGH (i.e. connect to VDD) during normal operation. |
5 | CS | This pin is the chip select input. (active LOW). |
6 | VDD | 3.0V Power supply pin for core logic operation. |
7 | VIN | 5.0V Power supply pin for core logic operation. |
8 | GND | This is a ground pin. |
