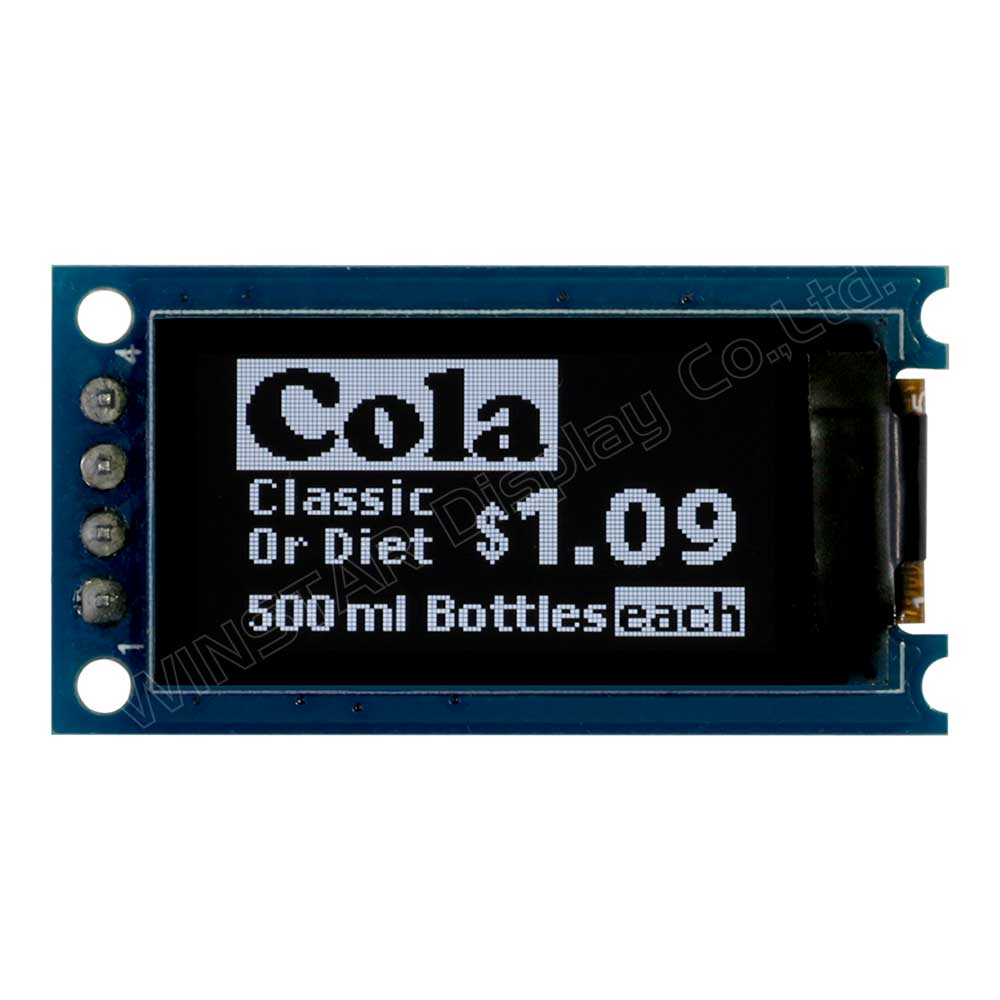

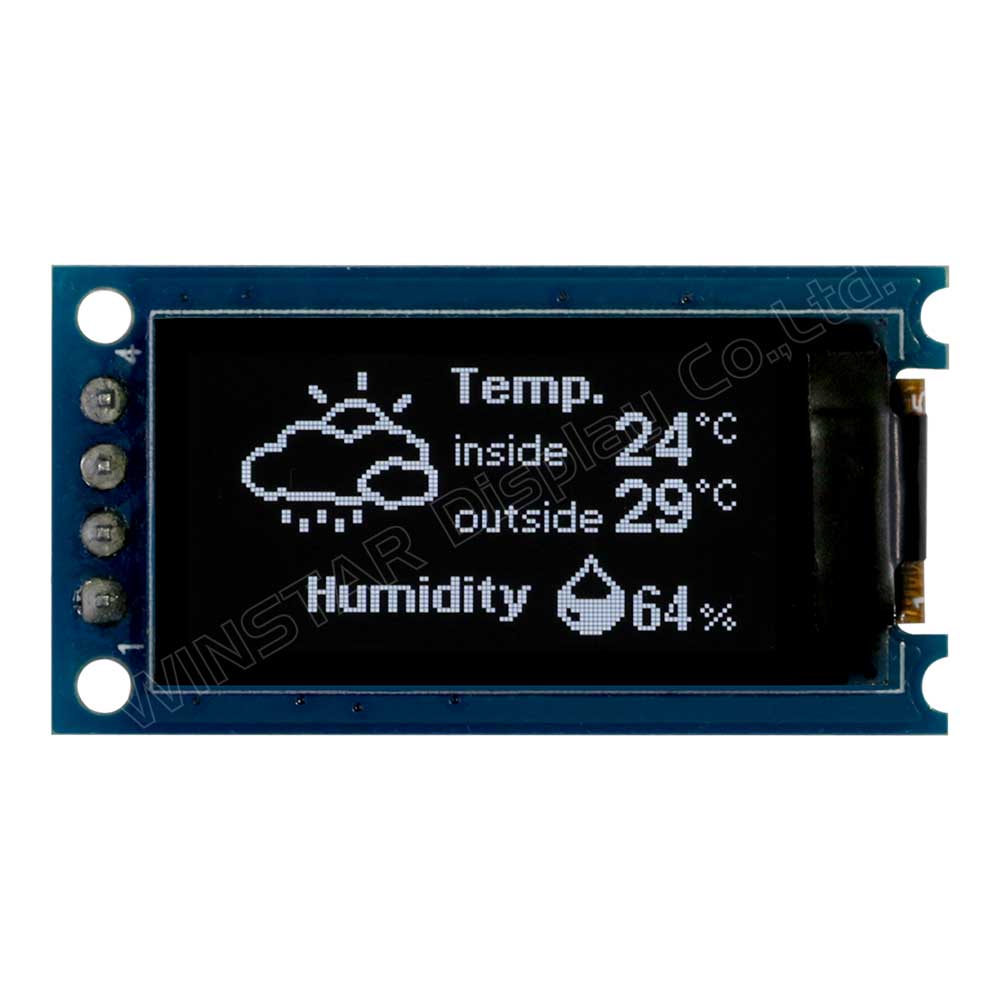

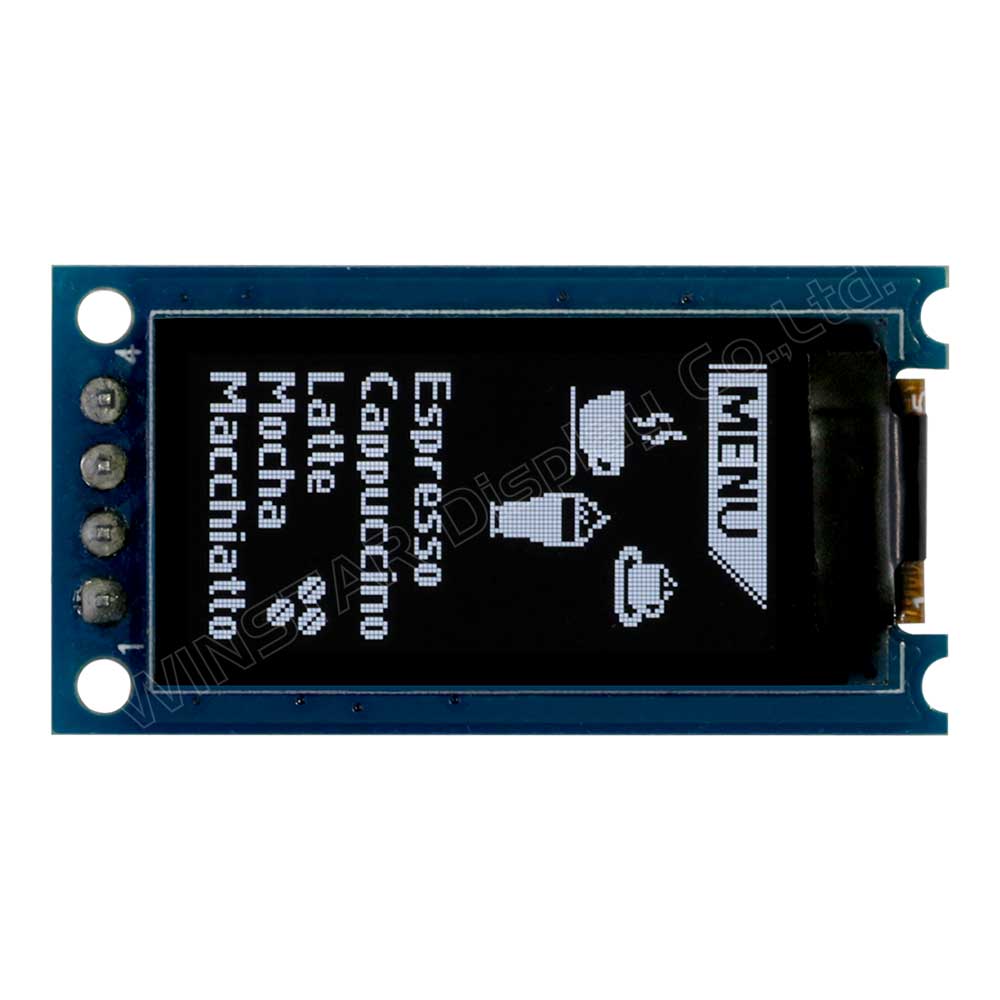

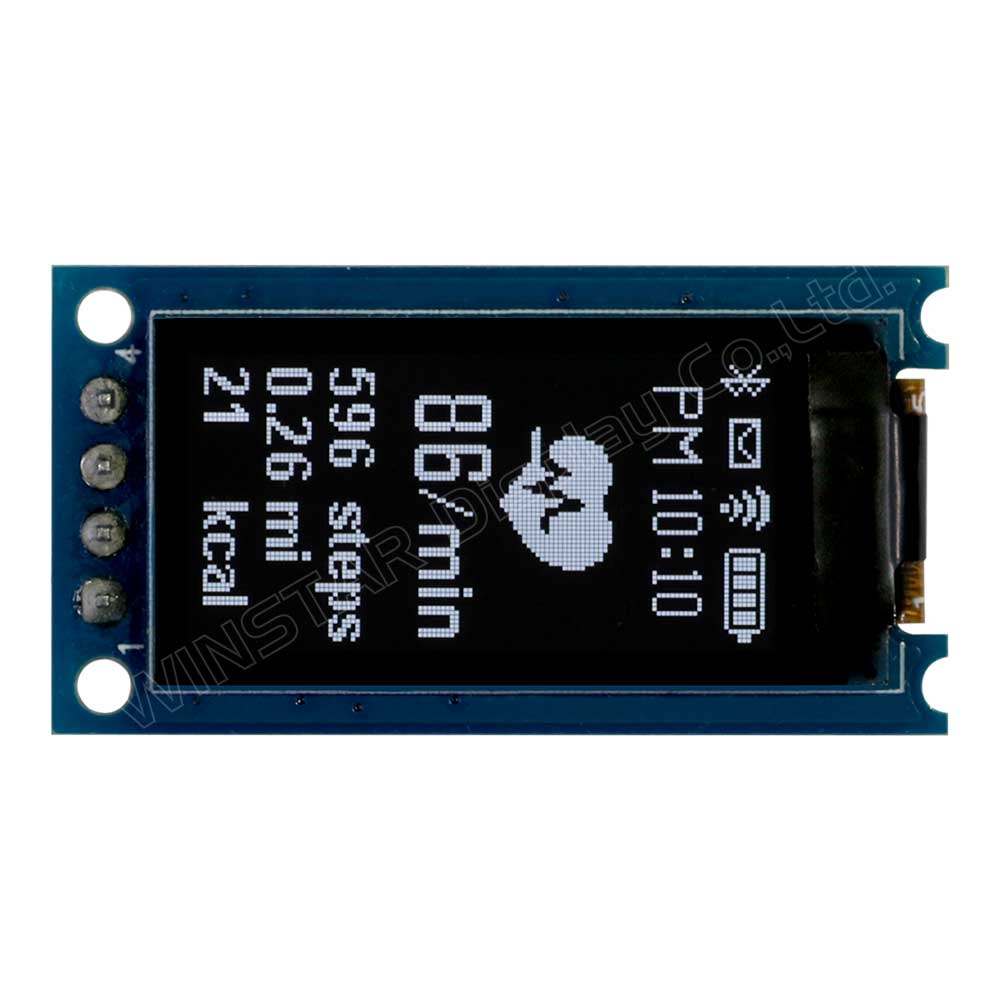

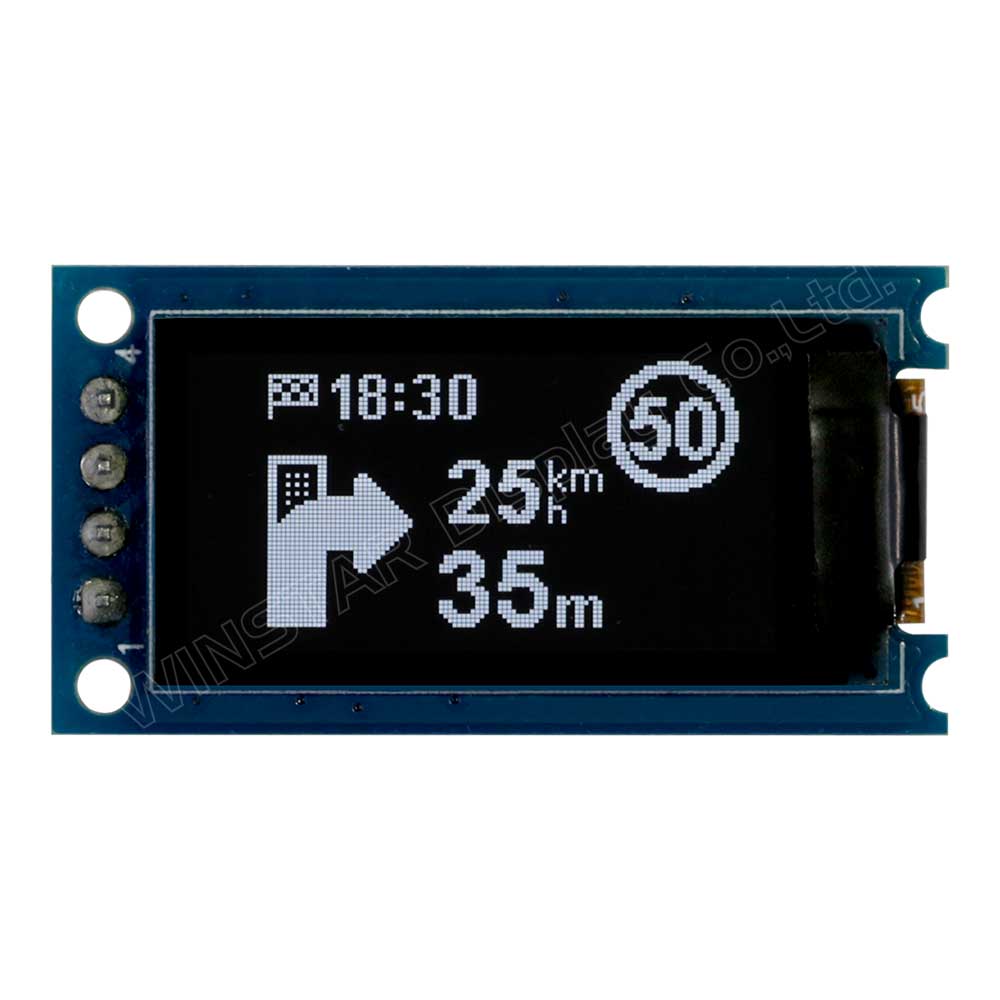

COG+PCB 64x128 OLED 有機EL液晶

型番 WEA064128A

►タイプ: グラフィック有機ELディスプレイ
►結構: COG+PCB
►サイズ: 0.96インチ
►64 x 128 ドットマトリックス
►IC:SH1107
►3V電源電圧
►1/64 duty
►インターフェース: I2C
►発光色: 白色 / 黄色

製品情報

WEA064128Aは消費者向けグレードで、COG構造の有機EL ディスプレイで、対角寸法は0.96で、解像度は64x128です。WEA064128AはPCB基板を搭載しており、WEO064128Aの拡張アイテムで、基板に4つの取り付け穴と金属ピン付きのため、簡単にお得意先の設備と製品に実装できます。

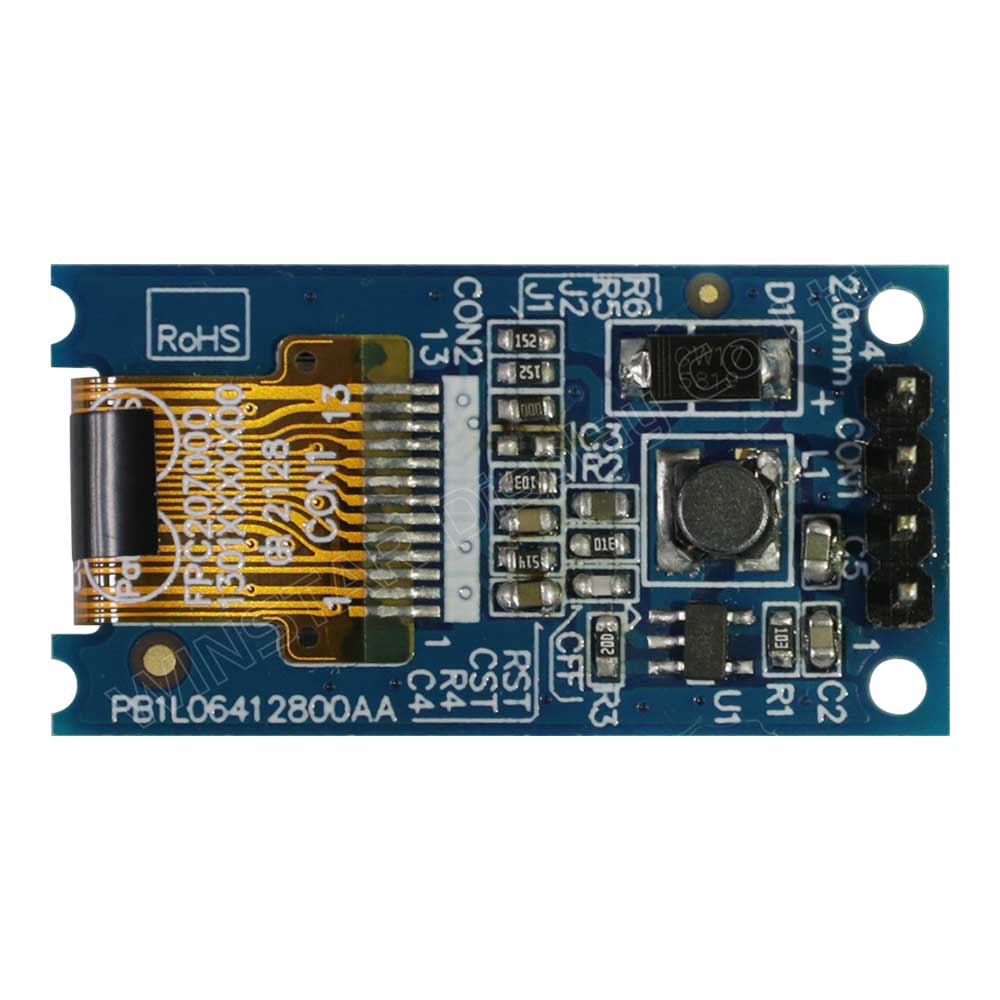

WEA064128A モジュールはSH1107 ICを内蔵し、I2Cインターフェースをサポート致します。駆動デューティは1/64で、ロジックの電源電圧は3.0V (標準値) で、50%チェックボード電流での表示は25mA @3.0VDD (白色の発光色)です。 PCB基板にブースト回路が設けられており、お客様は1セットのVDD電圧を提供すれば使用できます。WEA064128Aはスマートホームアプリケーション、医療機器、インテリジェント制御、メーターなどに適しております。操作温度範囲は-30℃~+70℃で、保存温度範囲は-30℃~+70℃です。

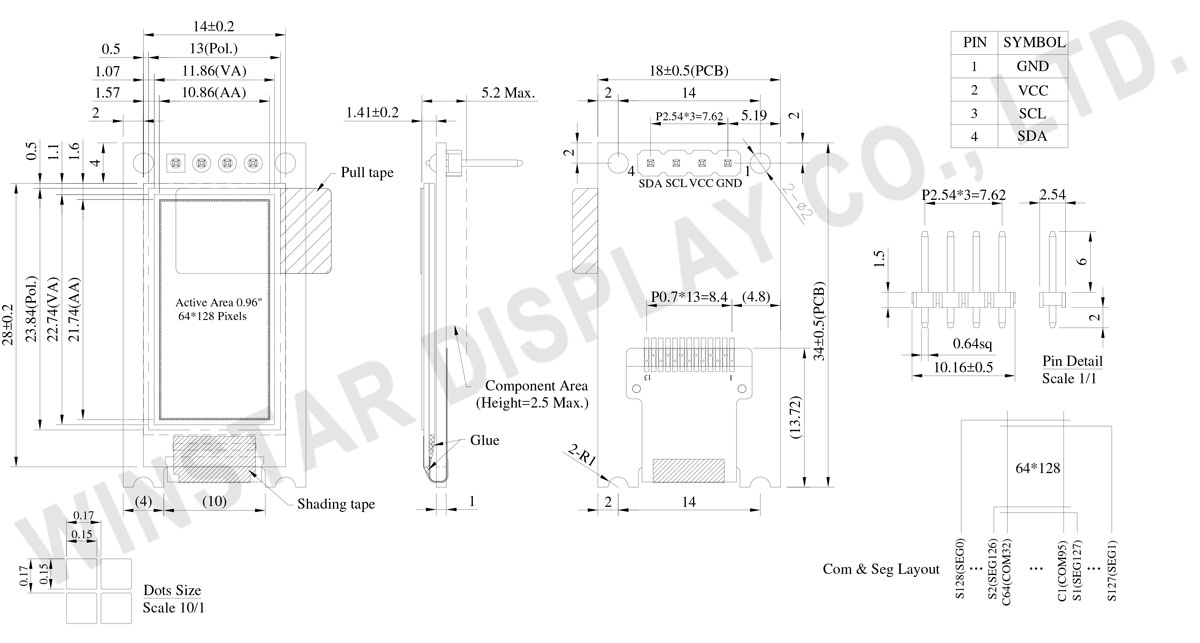

外形図

0.96 inch 64×128 COG OLED Graphic with PCB - WEA064128A

製品仕様

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 64 × 128
モジュールサイズ 34.0 × 18.0 × 1.41 mm
有効エリア 10.86 × 21.74 mm
ドットサイズ 0.15 × 0.15 mm
ドットピッチ 0.17 × 0.17 mm
表示モード パッシブマトリックス
発光色 モノクロ
駆動方法 1/64 Duty
IC SH1107
インターフェイス I2C
表示サイズ(対角線) 0.96 インチ

絶対最大定格

パラメーター 記号 最小値 最大値 単位
Display電源電圧 VCC -0.3 3.6 V
操作温度 TOP -30 +70 °C
保存温度 TSTG -30 +70 °C

电气特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 1.65 3.0 3.3 V
入力電圧(High) VIH 0.8×VCC VCC V
入力電圧(Low) VIL 0 0.2×VCC V
出力電圧(High) VOH 0.8×VCC VCC V
出力電圧(Low) VOL 0 0.2×VCC V
50% Checkerboard operating Current ICC VCC =3V 25 50 mA

ピン功能定義

No. 記号 説明
1 GND Ground
2 VCC Power supply input.
3 SCL The serial clock input.
4 SDA The serial data input/output.
