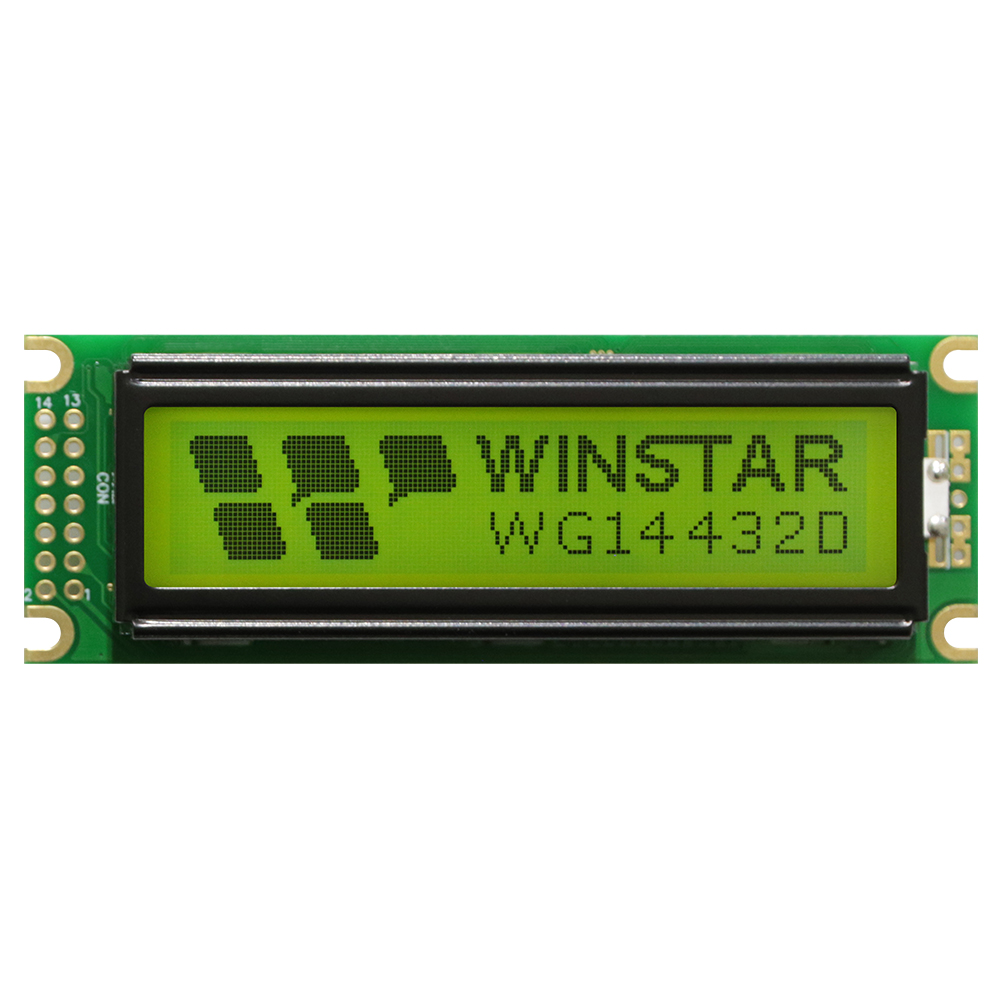

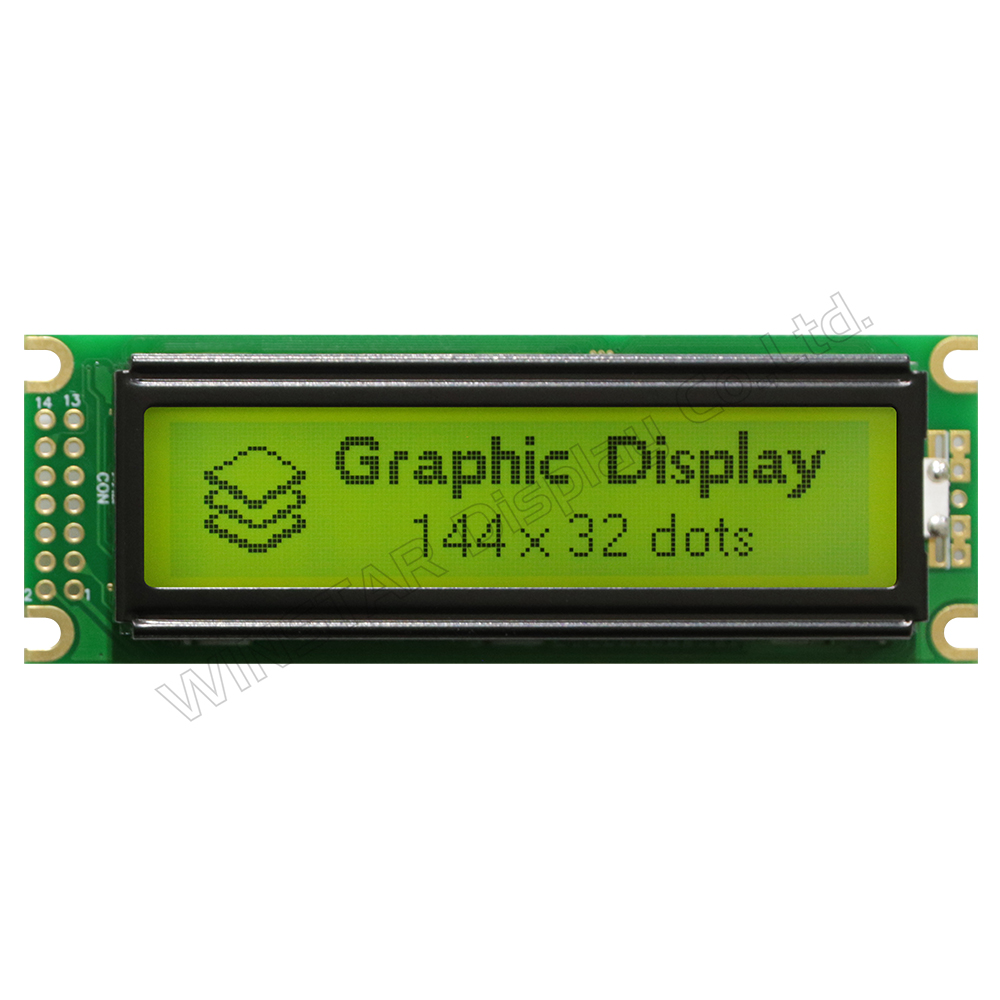

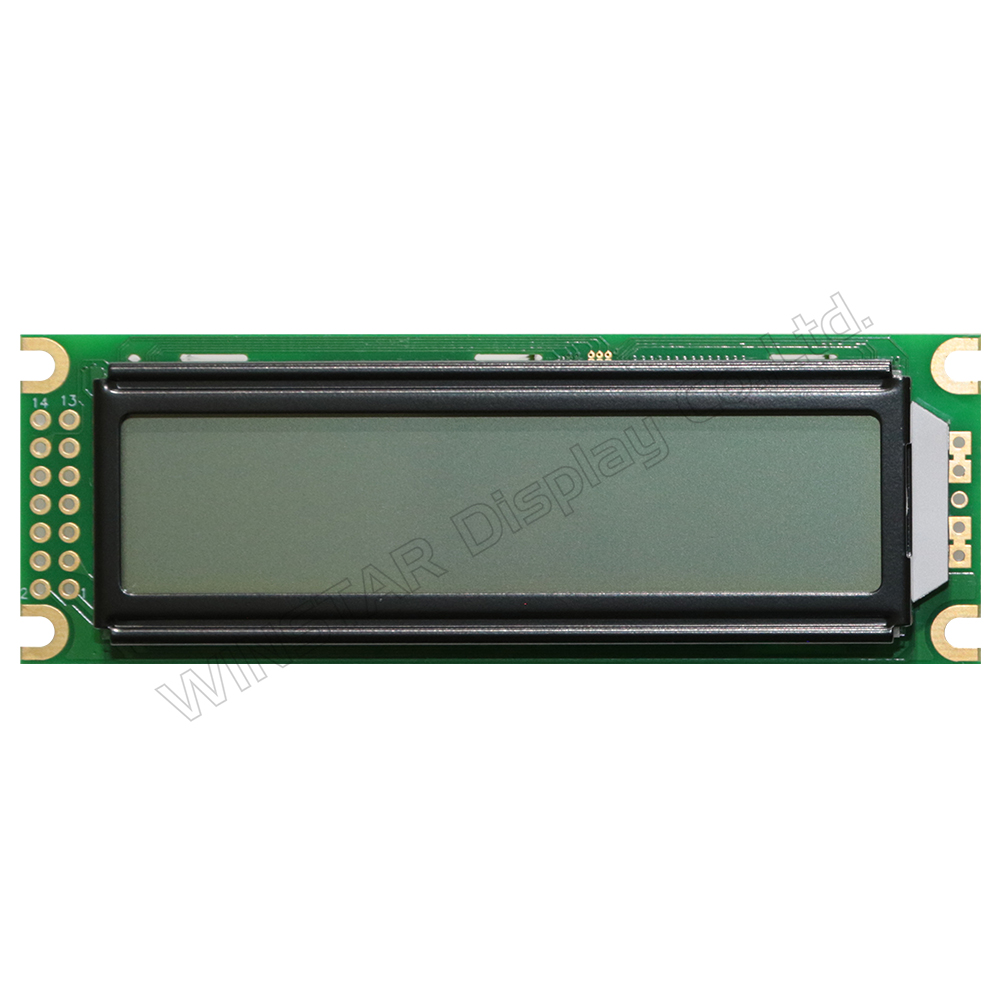

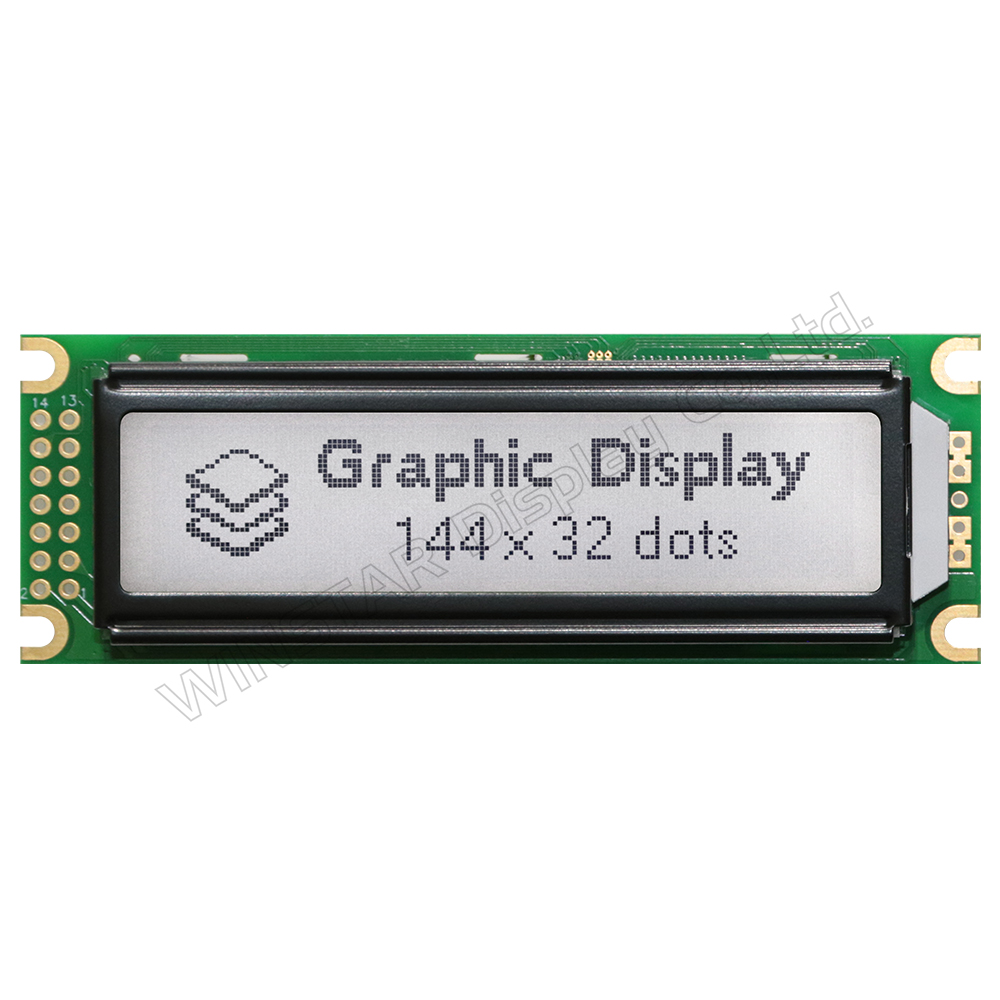

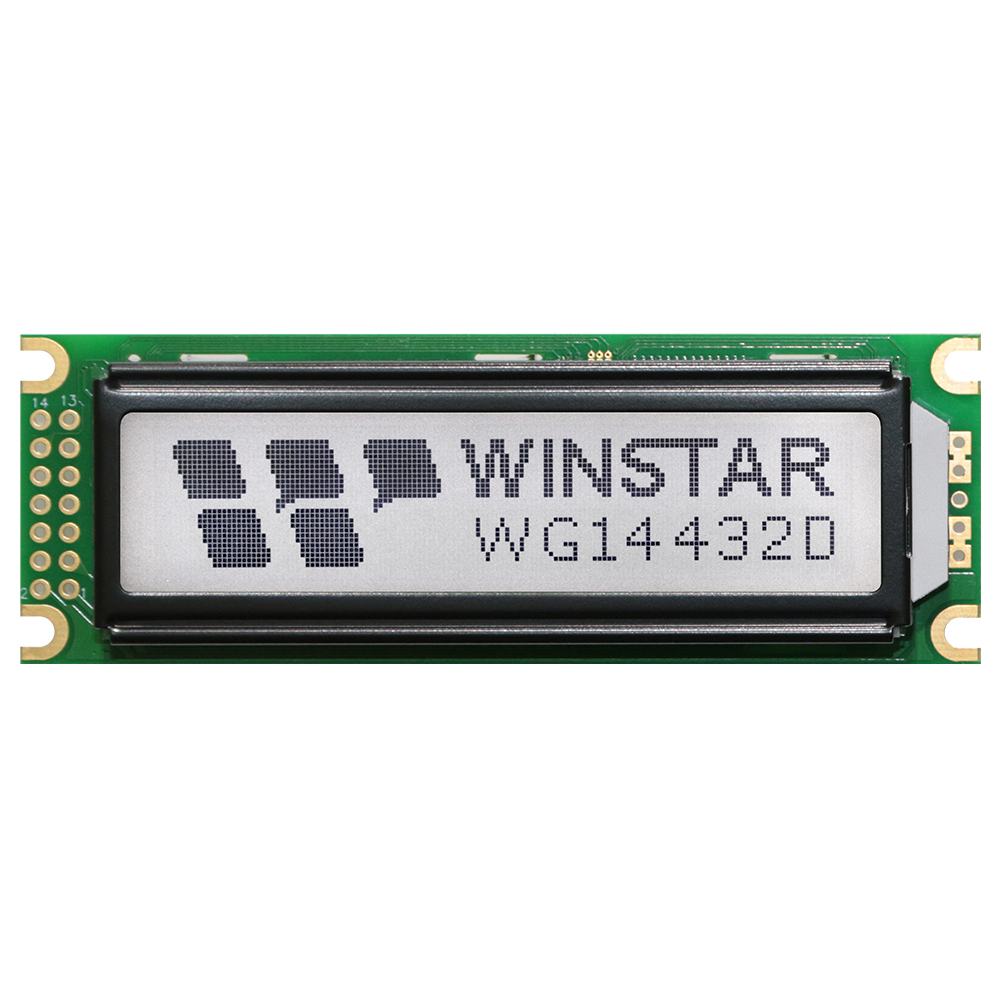

グラフィック LCD モジュール 144x32 (2.44インチ, COB, ST7920)

型番 WG14432D

►グラフィックLCDモジュール 144x32
►タイプ: グラフィック
►結構: COB
►サイズ: 2.44インチ
►IC: ST7920
►1/32 duty cycle
►+5V電源電圧
►内部昇圧選択あり
►中国語フォント内蔵
►サイズ同WH1602D
►インターフェース: 6800/SPI

製品情報

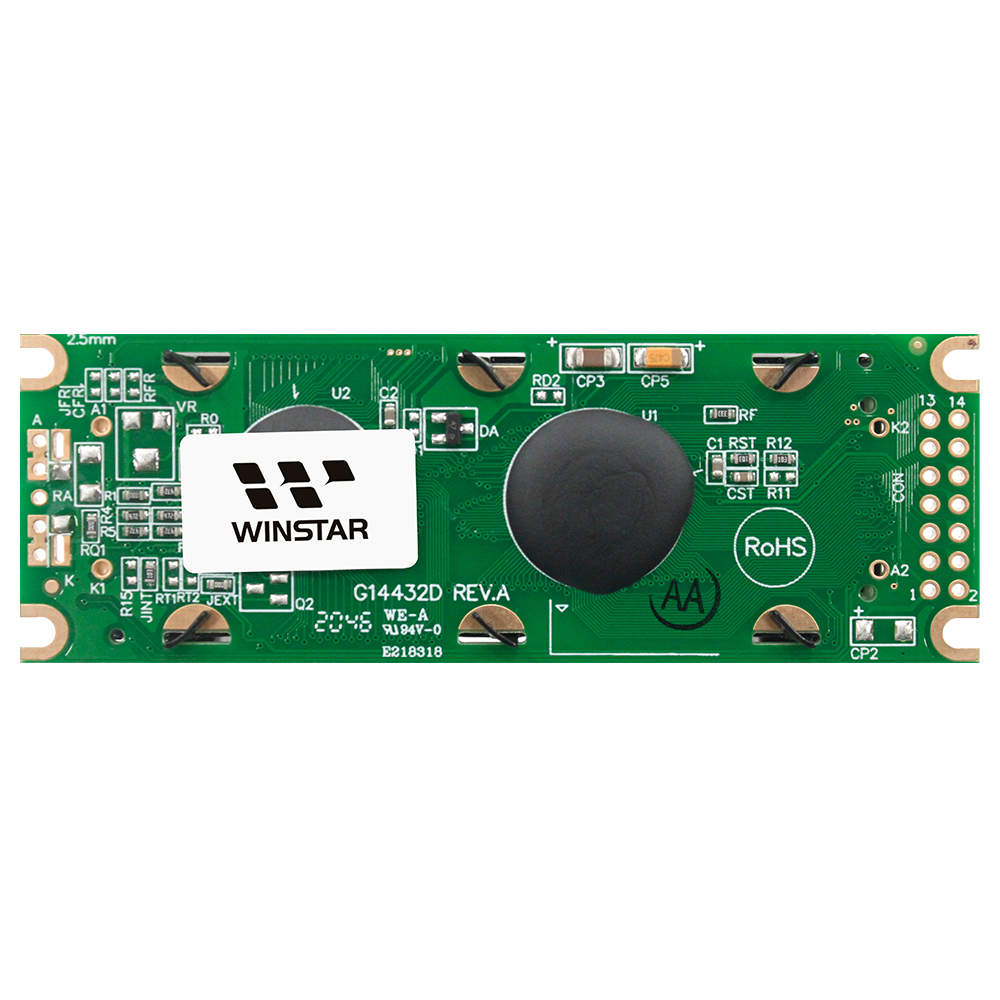

WG14432D は単色 144x32 ドットのグラフィック LCD モジュールで、COB(Chip on Board)構造と統合されている PCB を採用しています。WH1602D キャラクタ LCD と同じ筐体サイズとピン配置で、既存設計への統合や交換が容易です。表示領域は 2.44 インチの対角線サイズを提供します。本製品は ST7920 コントローラ IC を搭載し、6800 8 ビット並列インターフェースと 4 線 SPI シリアルインターフェースの両方をサポートします。標準電源は +5V で、+3.3V システム向けに内部昇圧オプションを用意しています。

WG14432D は繁体字中国語、簡体字中国語、日本語のフォントライブラリを内蔵しており、多言語表示アプリケーションに適しています。LCD の種類は STN ポジティブ、STN ネガティブ、および FSTN で、多色 LED バックライトオプションを備えています。動作温度範囲は -20℃ から +70℃、保存温度範囲は -30℃ から +80℃ です。

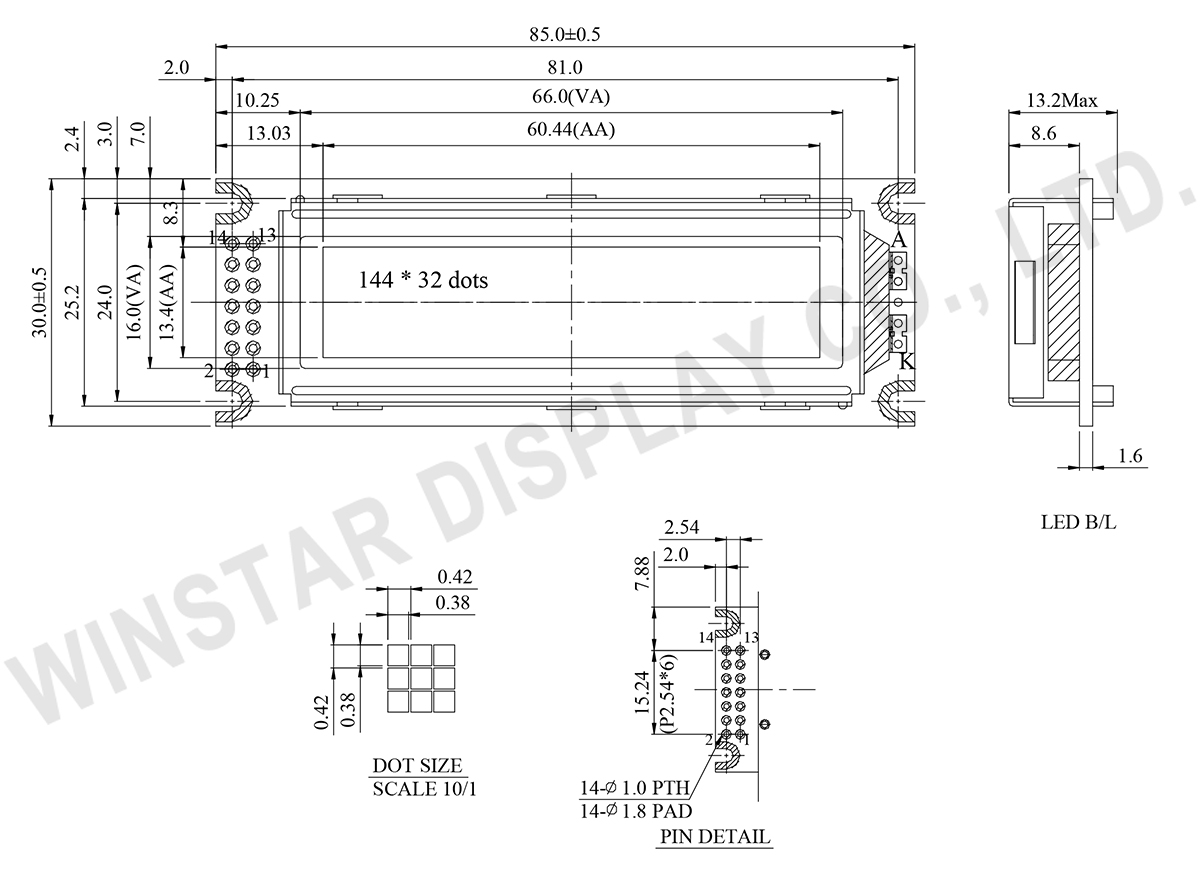

外形図

144x32 Graphic LCD Display (2.44 inch, COB, ST7920) - WG14432D
Data source ref:WG14432D-TMI-V#T

製品仕様

規格説明

項目 標準値 単位
ドットマトリックス(解像度) 144 x 32
モジュールサイズ 85.0 x 30.0 x 13.2(Max) mm
表示エリア 66.0 x 16.0 mm
有効エリア 60.44 x 13.4 mm
ドットサイズ 0.38 x 0.38 mm
ドットピッチ 0.42 x 0.42 mm
駆動方法 1/32
バックライトタイプ LED
IC ST7920
インタフェース 6800

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80
入力電圧 VIN -0.3 VDD+0.3 V
ロジック電源電圧 VDD-VSS -0.3 5.5 V
LCD供給電圧 VO-VSS 0 7.0 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 4.5 5.0 5.5 V
LCD供給電圧 V0-VSS Ta=-20℃
Ta=25℃
Ta=70℃

4.2
3.8

4.4
5.5
4.6
V
V
V
高レベル入力電圧 VIH 0.7VDD VDD V
低レベル入力電圧 VIL -0.3 0.6 V
高レベル出力電圧 VOH 0.8VDD VDD V
低レベル出力電圧 VOL 0.4 V
供給電流 IDD VDD=5.0V 1.6 2.2 3.5 mA

ピン功能定義

Pin No. 記号 Level 説明
1 VDD 5.0V Supply voltage for logic
2 VSS 0V Ground
3 Vo Supply voltage for LCD
4 RS H: Data ,  L : Instruction
5 R/W H/L H: Read (Module --> MPU) L: Write(MPU --> Module)
6 E H/L ENABLE SIGNAL
7 DB0 H/L Data bus line
8 DB1 H/L Data bus line
9 DB2 H/L Data bus line
10 DB3 H/L Data bus line
11 DB4 H/L Data bus line
12 DB5 H/L Data bus line
13 DB6 H/L Data bus line
14 DB7 H/L Data bus line
