ホーム 製品 TFT液晶モジュール 液晶コントローラ搭載TFT パネル WF43WTYBEDST0

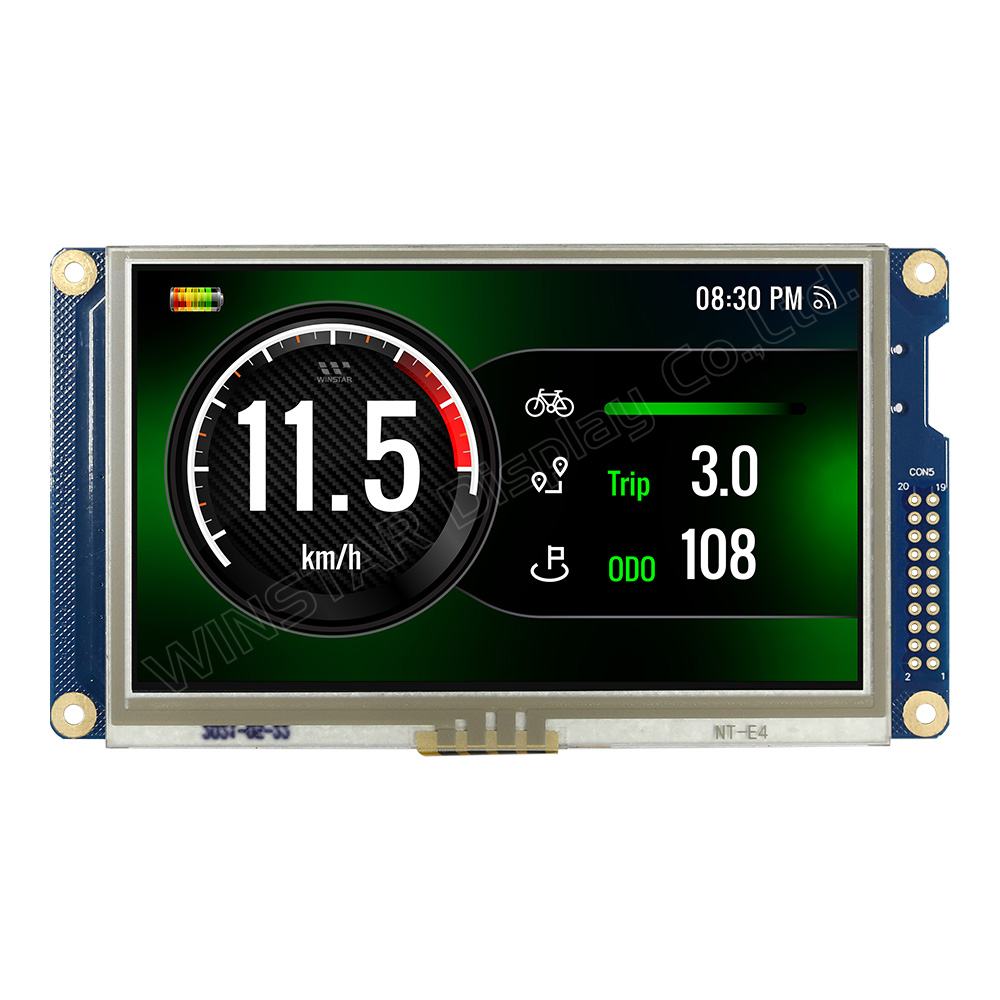

4.3インチTFT-LCDモジュール(抵抗膜タッチスクリーンおよび内蔵コントローラボード、Arduinoボードとの互換性)

型番 WF43WTYBEDST0

►WF43WTYBEDST0 : Control Signal 3.3V; Built-in storage device (FLASH)

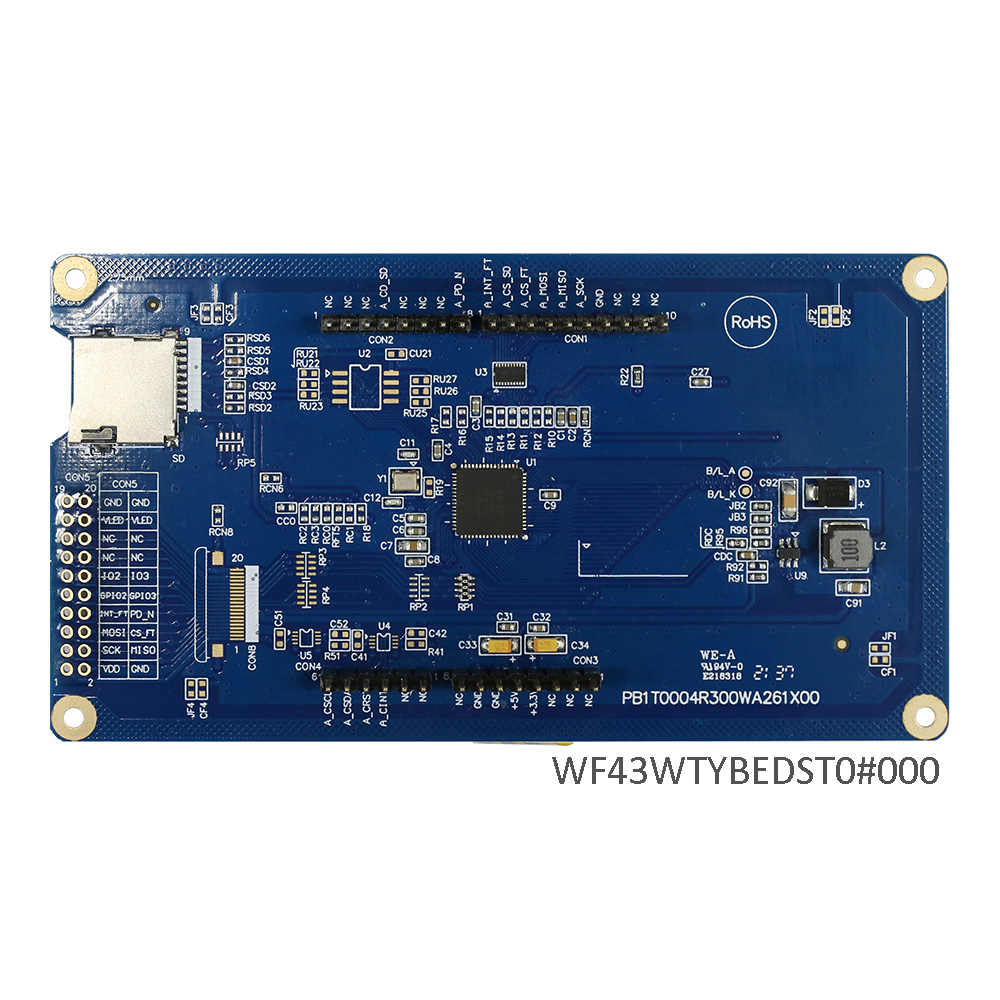

►WF43WTYBEDST0#000 : Control Signal 5V; Without built-in storage device (FLASH); Support SD connector, Pin CON1~CON4 are used for Arduino Uno Rev3
►サイズ: 4.3インチ
►解像度: 480×272 dots
►視野角: IPS
►インターフェース:SPI/QSPI
►コントローラー IC: BT816
►コントロールボード :有
►輝度(cd/m²): 350
►スルーホールフレーム: 有
►タッチパネル : 抵抗式タッチパネル (RTP)
►操作温度: -20~+70°C

製品情報

WF43WTYBEDST0は抵抗膜方式タッチスクリーンを備えた4.3インチIPS TFT-LCDディスプレイで、解像度は480x272ピクセルです。このモジュールはBT816コントローラーICを内蔵して、SPI及びQSPIインターフェースをサポートします。QSPIインターフェースは現在のSPIインターフェースと比較して4倍のデータレートを達成して、それに応じてよりスムーズな表示を行うことができます。Eveテクノロジーはオブジェクト指向のアプローチを利用して高品質のヒューマンマシンインターフェイス(HMI)を作成する革新的なコンセプトです。この新しいテクノロジーはディスプレイ、オーディオ、タッチをサポートして、エンジニアがHMIを迅速かつ効率的に設計して、材料費を削減する高解像度ディスプレイ向けの強力なソリューションを提供できるようにします。

WF43WTYBEDST0はIPSパネルを採用して、左:80 /右:80 /上:80 /下:80度(標準)で、コントラスト比800:1(標準値)で、明るさ350ニット(標準値)の視野角が広いというメリットがあって、アンチグレア表面パネルで、アスペクト比16:9にします。

Arduinoボードをサポートするように設計されたTFTモジュールWF43WTYBEDST0#000を提供しております。WF43WTYBEDST0の制御信号は3.3Vで、ストレージデバイス(FLASH 32M)が組み込まれております。WF43WTYBEDST0#000の制御信号は5Vで、内蔵ストレージデバイス(FLASH)がありませんが、MicroSDソケットでピンCON1〜CON4はSPI制御用に設計されております(Arduino Uno Rev3等)。操作温度範囲が-20℃~+ 70℃で、 保存温度範囲が-30℃から+ 80℃です。

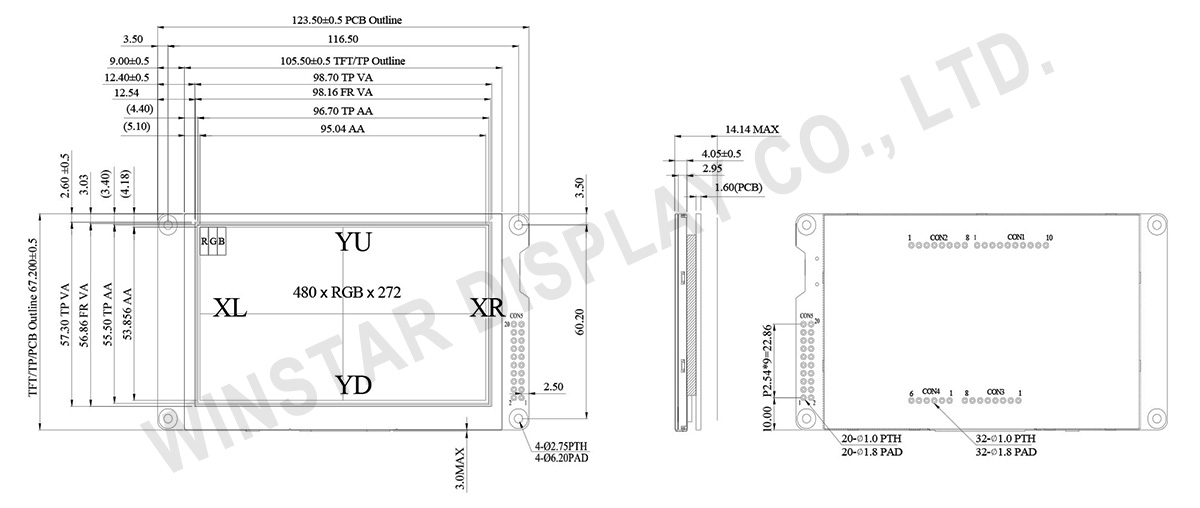

外形図

WF43WTYBEDST0# Spec Download   ►WF43WTYBEDST0#000 Spec Download



4.3-inch TFT-LCD Display Module with Resistive Touch Screen and Built-in Controller Board (Compatibility with Arduino boards) - WF43WTYBEDST0



Data source ref: WF43WTYBEDST0

製品仕様

規格説明

項目 仕様 単位
サイズ (対角線) 4.3 インチ
解像度 480 x RGB x 272(TFT) dots
モジュールサイズ 123.5 (W) x 67.2 (H) x 14.14(D)(MAX) mm
有効エリア 95.04 x 53.856 mm
ドットピッチ 0.198(H) x 0.198(V) mm
LCDタイプ TFT・ ノーマルブラック・ 透過型
視野角度 80/80/80/80
画面アスペクト比 16:9
バックライトタイプ LED ,ノーマルホワイト
TFT コントローラー IC BT816
TFT インターフェイス SPI/QSPI
タッチパネル 抵抗膜式タッチパネル
表面処理 防眩

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

項目 記号 作業条件 最小値 典型値 最大値 単位
Supply Voltage For VDD VDD 3.1 3.3 3.5 V
Supply Current For VDD IDD VDD=3.3V 50 75 mA
Supply Voltage For VLED VLED 4.5 5 5.5 V
Supply Current For VLED ILED VLED=+5V 200 300 mA

ピン功能定義

LCM PIN定義(CON5)

Pin 記号 I/O 説明
1 VDD P 3.3V power supply input
2 GND P Ground
3 SCK I SPI clock input
4 MISO O SPI Single mode: SPI MISO output
SPI Dual/Quad mode: SPI data line 1
5 MOSI I SPI Single mode: SPI MOSI input
SPI Dual/Quad mode: SPI data line 0
6 CS I SPI slave select input
7 INT OD/O Interrupt to host, open drain output(default) or push-pull output, active low
8 PD_N I Chip power down mode control input, active low. Connect to MCU GPIO for power management or hardware reset function
9 GPIO2 I/O General purpose IO 2
10 GPIO3 I/O General purpose IO 3
11 IO2 I/O SPI Single/Dual mode: General purpose IO 0
SPI Quad mode: SPI data line 2
12 IO3 I/O SPI Single/Dual mode: General purpose IO 1
SPI Quad mode: SPI data line 3
13 NC - No connection
14 NC - No connection
15 NC - No connection
16 NC - No connection
17 VLED P 5V power supply input
18 VLED P 5V power supply input
19 GND P Ground
20 GND P Ground
