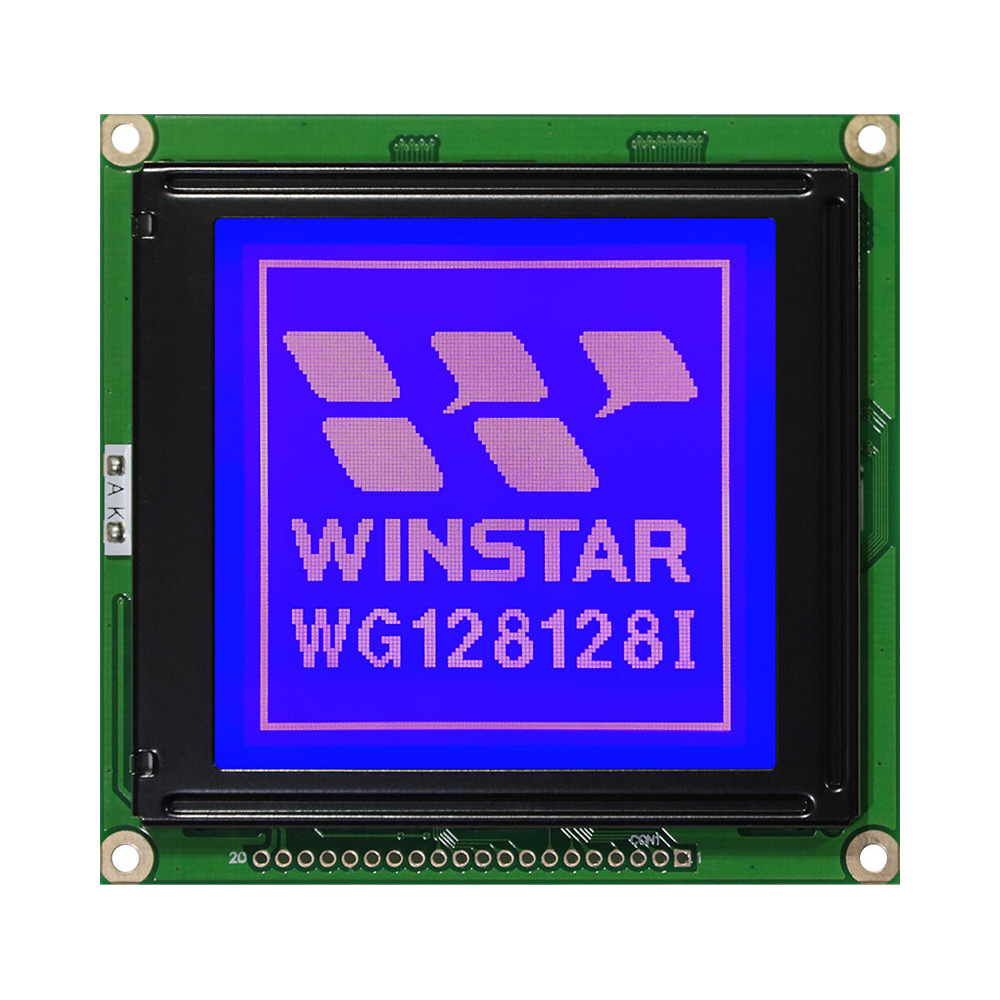

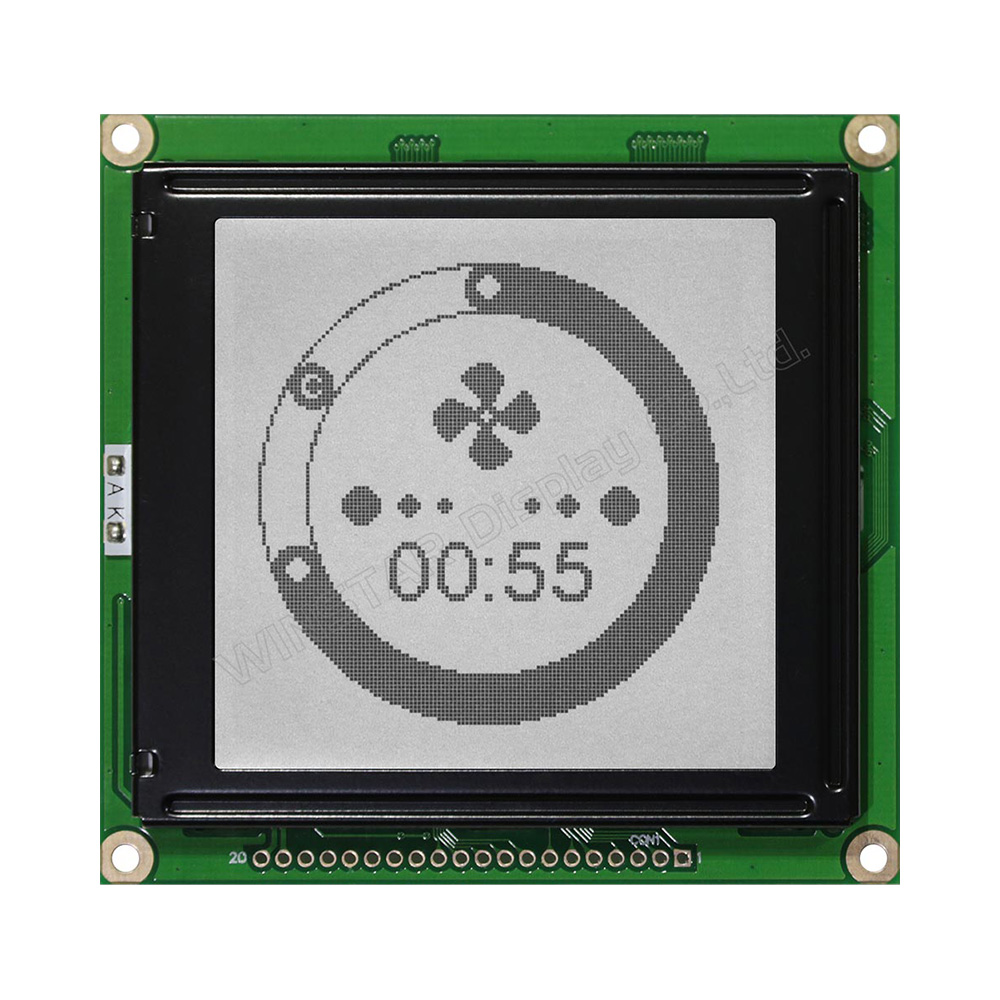

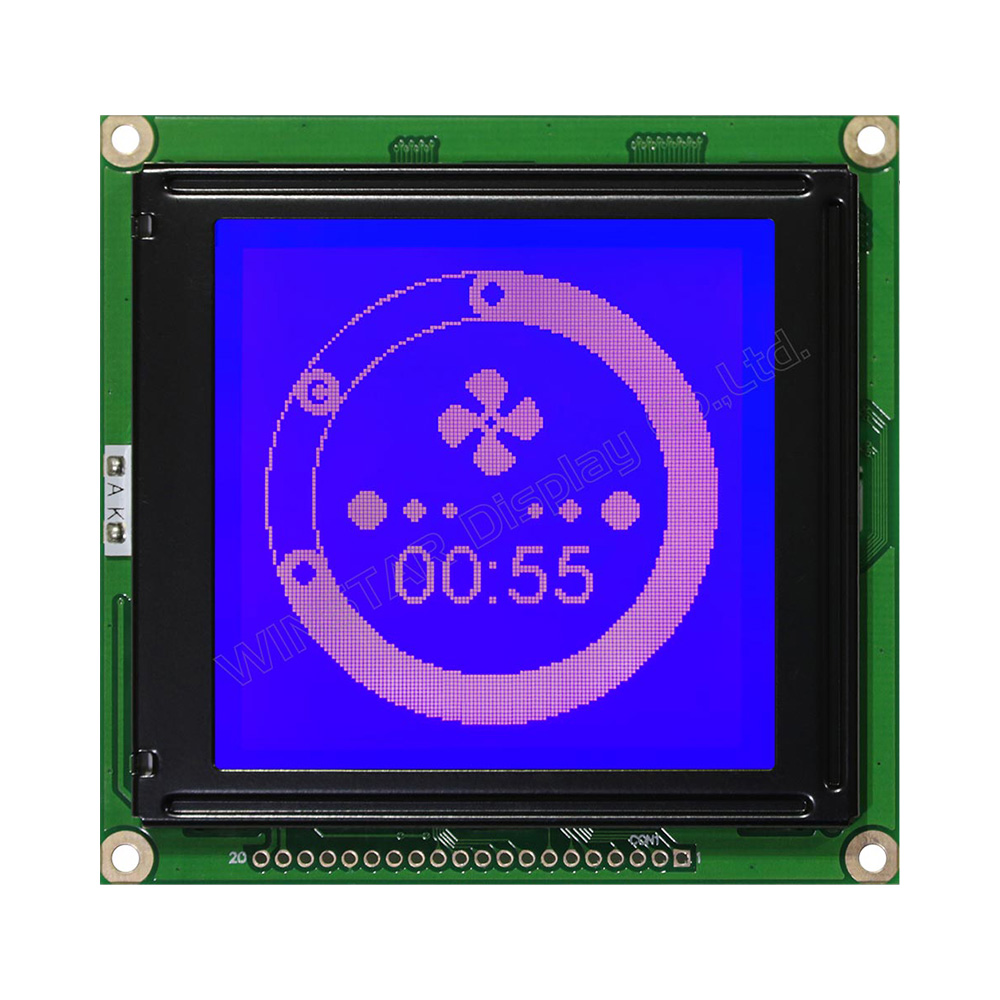

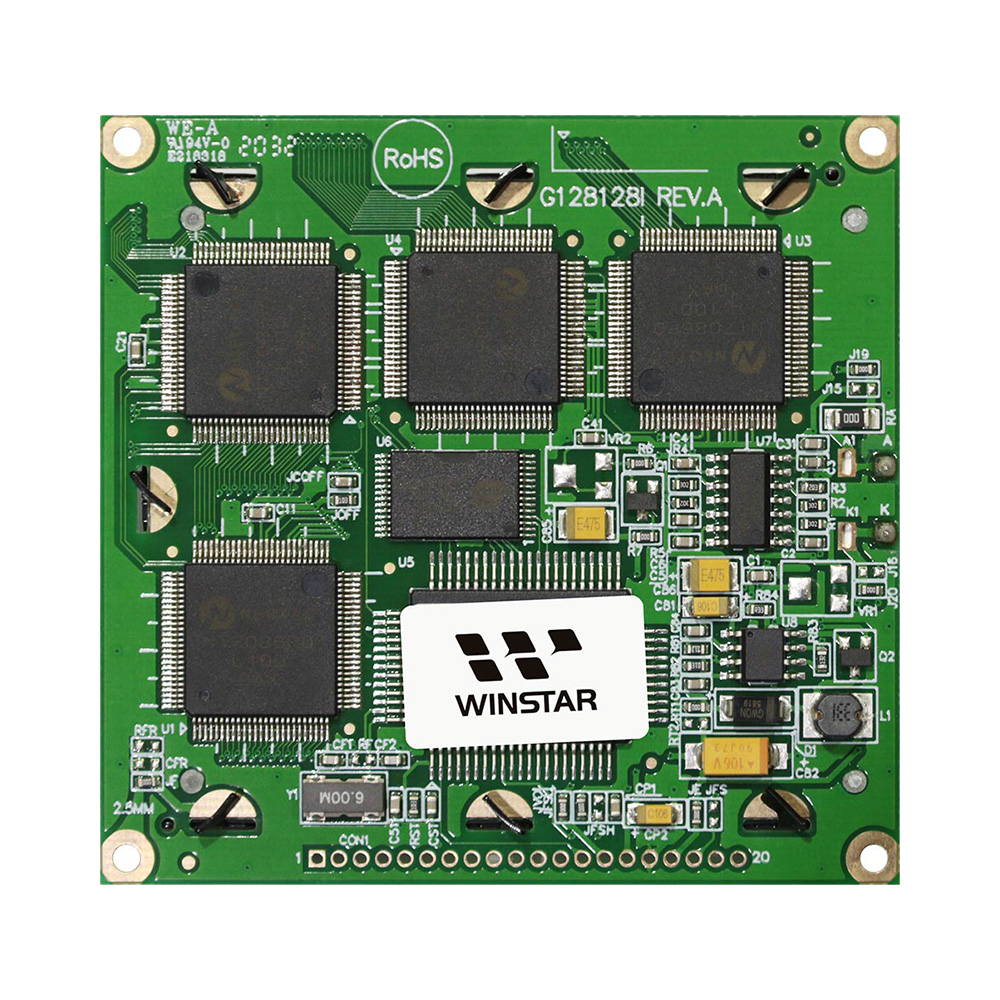

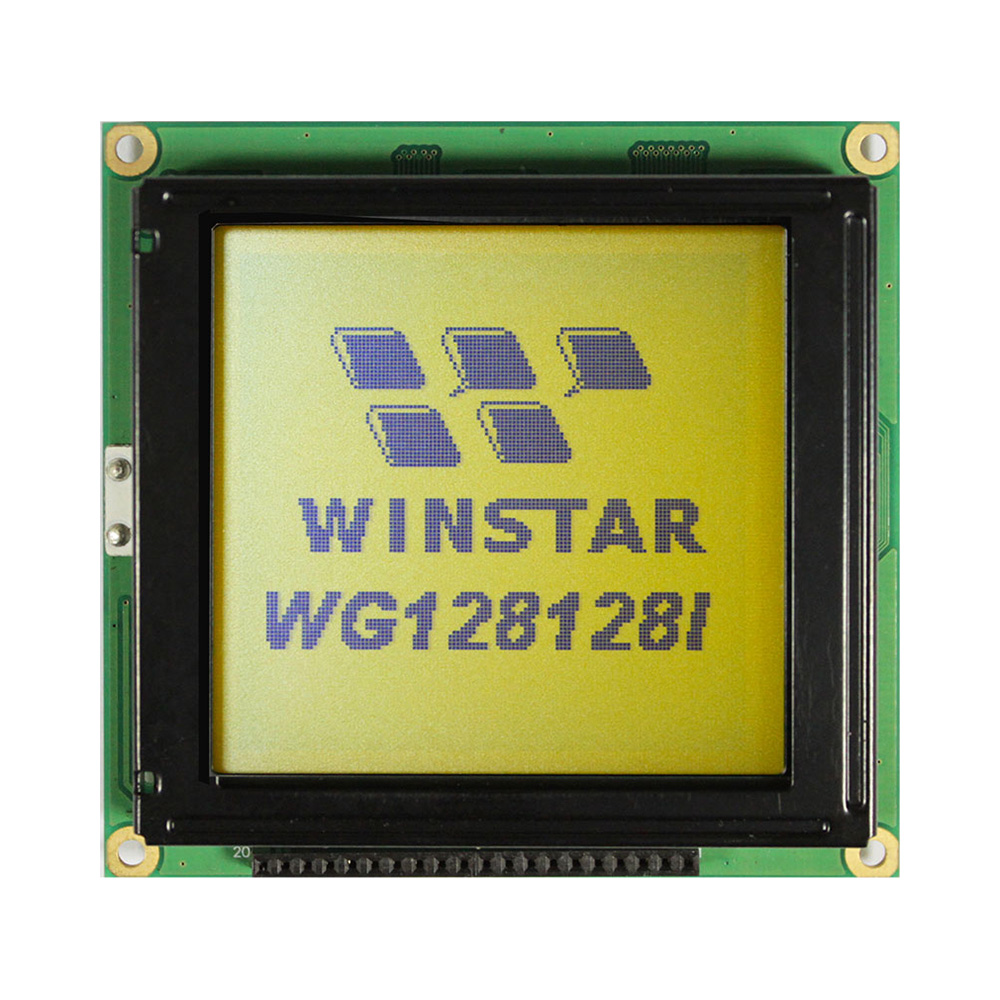

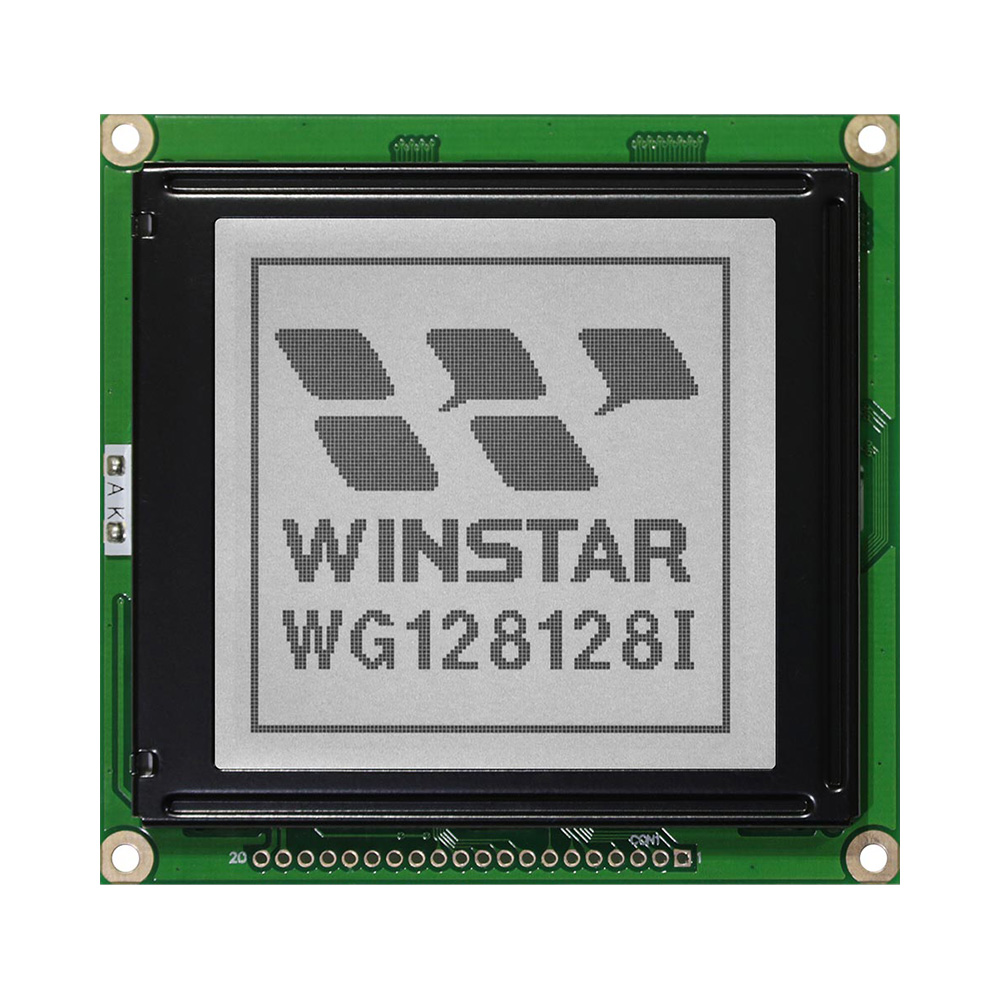

128x128 グラフィックLCDモジュール (2.49インチ, COB, RA6963) - WG128128I

128x128 グラフィックLCDモジュール (2.49インチ, COB, RA6963)

型番 WG128128I

►グラフィック LCD 128x128
►タイプ: グラフィック
►結構: COB
►サイズ: 2.49インチ
►IC: RA6963
►1/128 duty cycle
►オプション負圧
►+5V 電源電圧
►サイズ同WG128128B
►インターフェース: 8080

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

WG128128I は2.49インチの128x128ドットグラフィック LCD パネル製品です。RA6963コントロールICを内臓して、グラフィックモードとキャラクタモード(英語アルファベット内臓)を提供しています。イエローグリーン、ブルー、グリーンやホワイトなどのバックライト発光色は選択できます。外形寸法は72.5 x 69.9 mmで、AA(Active Area)サイズは44.77 x 44.77 mmです。WG128128IはWG128128B IC LC7981の生産中止によって作られた後継機種です。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。構成材料はRoHS/REACH適合品です。

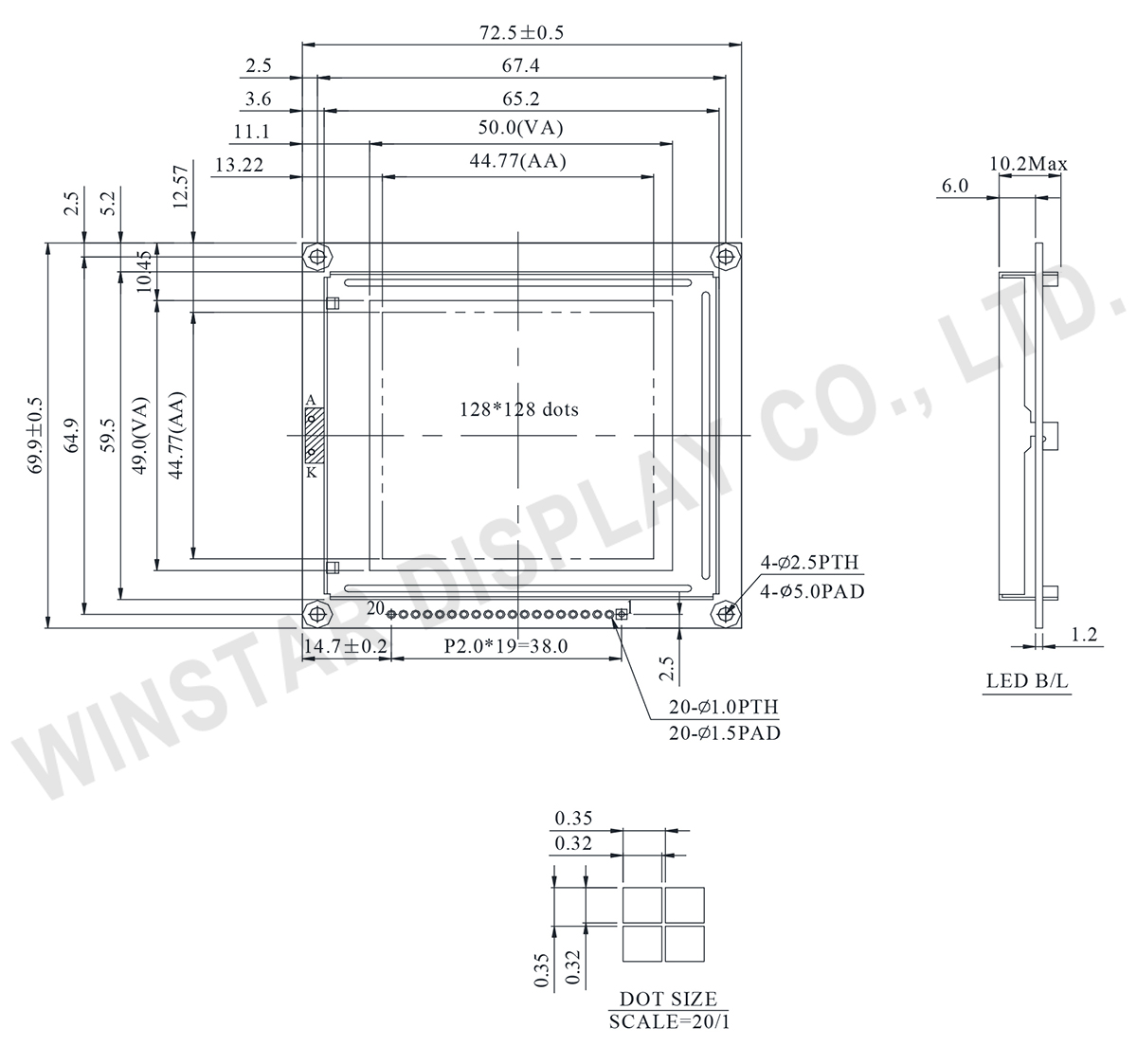

外形図

Winstar 128x128 lcd display, 128x128 lcd module, 128x128 lcd - WG128128I

Data source ref:WG128128I-TMI-VZ#

製品仕様

規格説明

項目	標準値	単位
ドットマトリックス(解像度)	128 x 128	－
モジュールサイズ	72.5 x 69.9 x 10.2(Max)	mm
表示エリア	50.0 x 49.0	mm
有効エリア	44.77 x 44.77	mm
ドットサイズ	0.32 x 0.32	mm
ドットピッチ	0.35 x 0.35	mm
駆動方法	1/128
バックライトタイプ	LED
IC	RA6963
インタフェース	8080

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-20	－	+70	℃
保存温度	TST	-30	－	+80	℃
入力電圧	VIN	-0.3	－	VDD+0.3	V
ロジック電源電圧	VDD-VSS	-0.3	－	+7.0	V

電気特性

項目	記号	条件	最小値	典型値	最大値	単位
ロジック電源電圧	VDD-VSS	－	4.5	5.0	5.5	V
LCD供給電圧	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 15.8 －	－ 16.3 －	－ 16.8 －	V V V
高レベル入力電圧	VIH	－	0.8VDD	－	VDD	V
低レベル入力電圧	VIL	－	0	－	0.15VDD	V
高レベル出力電圧	VOH	－	VDD-0.3	－	VDD	V
低レベル出力電圧	VOL	－	0	－	0.3	V
供給電流	IDD	－	9	19	38	mA

ピン功能定義

Pin No.	記号	Level	説明
1	DB0	H / L	Data bus line
2	DB1	H / L	Data bus line
3	DB2	H / L	Data bus line
4	DB3	H / L	Data bus line
5	DB4	H / L	Data bus line
6	DB5	H / L	Data bus line
7	DB6	H / L	Data bus line
8	DB7	H / L	Data bus line
9	C/D	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
10	/RD	H / L	Data read. Read data from RA6963 when RD = L
11	/WR	H / L	Data write. Write data into RA6963 when WR = L
12	/CE	L	L : Chip enable
13	/RST	L	H : Normal ; L : Initialize RA6963
14	Vo	－	Power supply for LCD
15	Vdd	5.0V	Power supply for logic circuit
16	VSS	－	Ground
17	Vee	－	Negative Voltage Output
18	NC/FS	－	No connection
19	A	－	Power supply for B/L +
20	K	－	Power supply for B/L -
