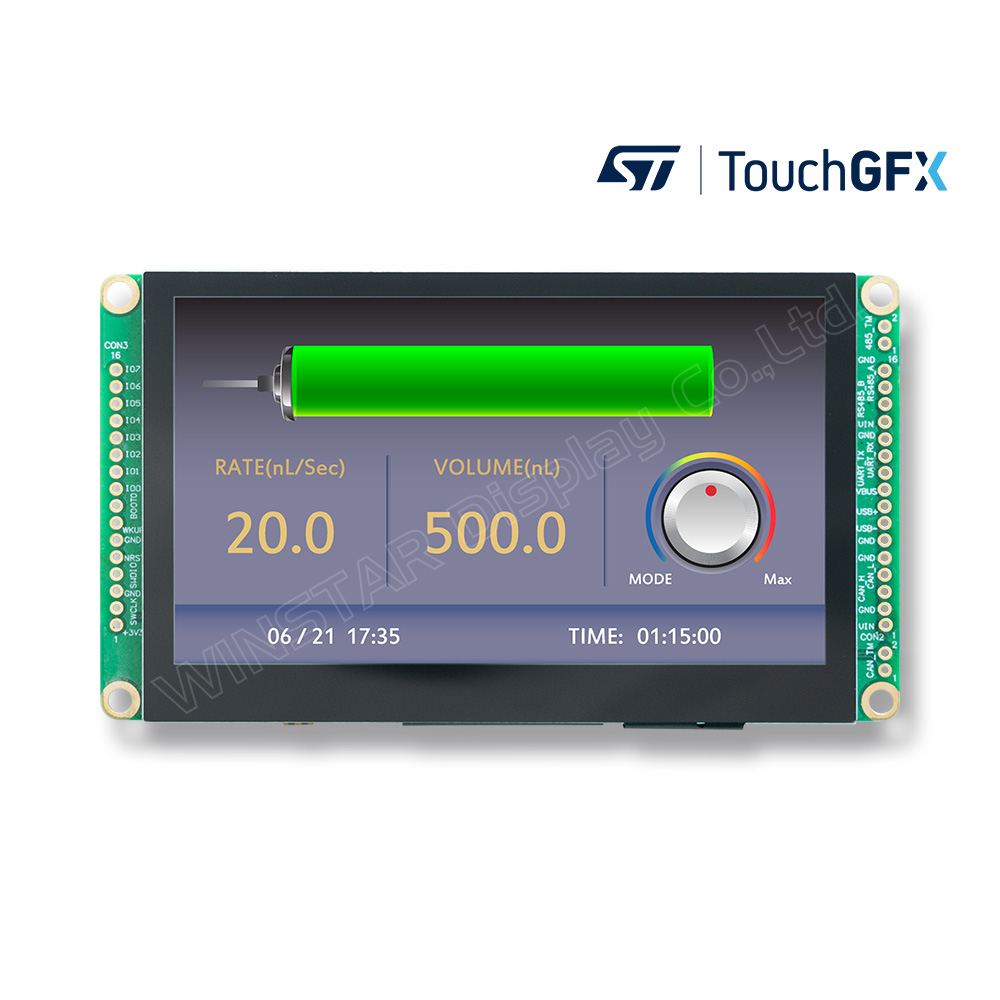

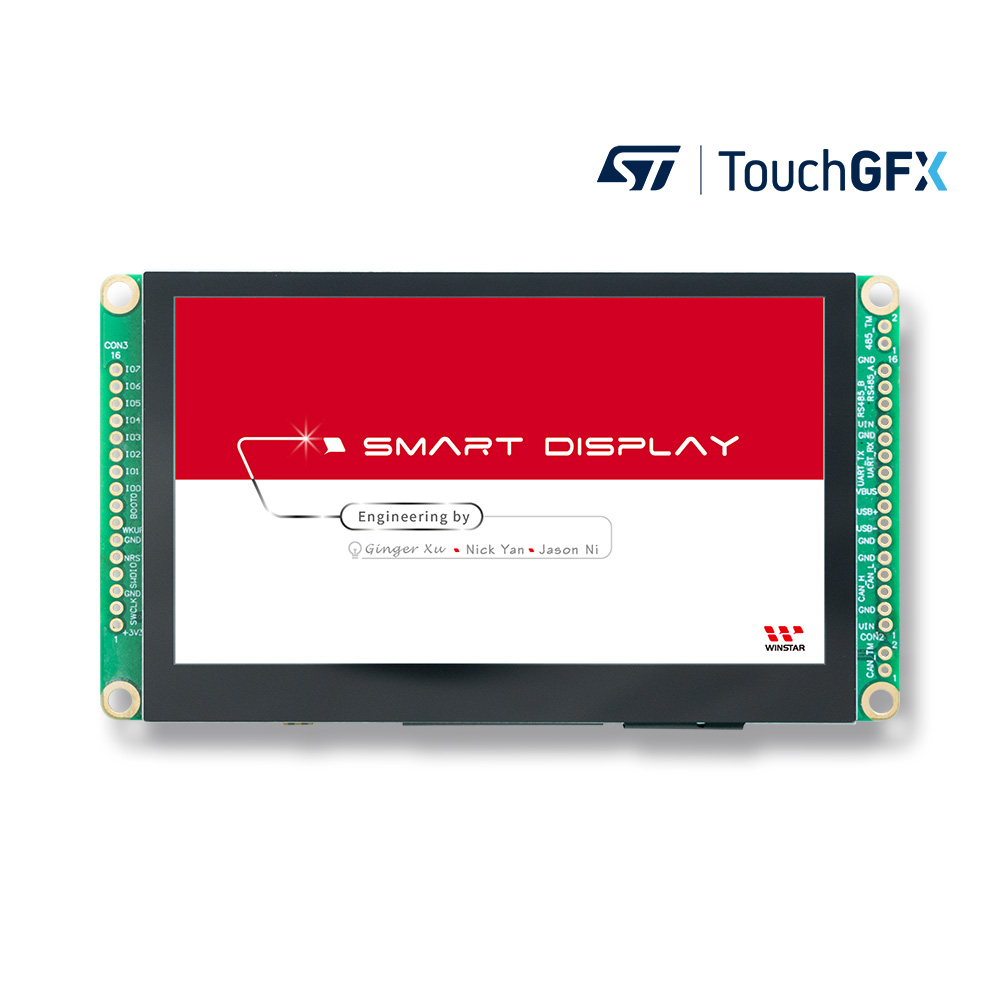

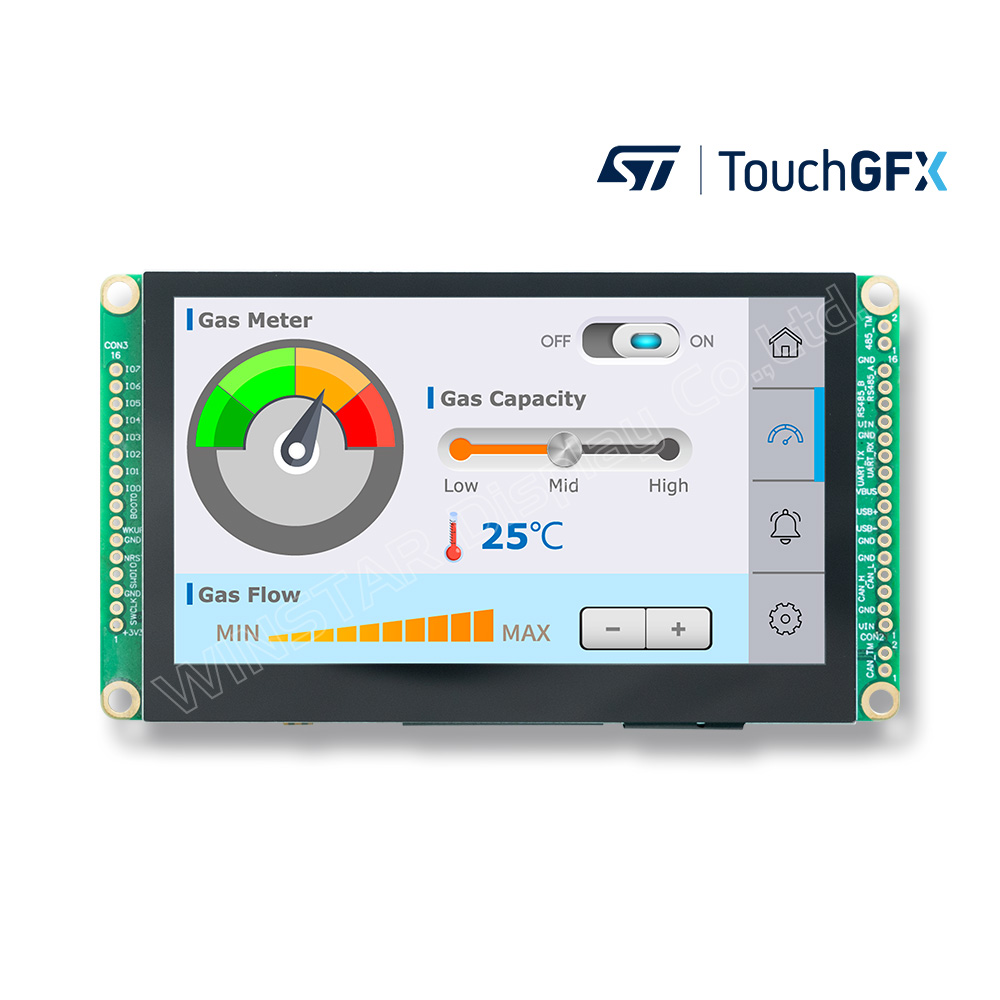

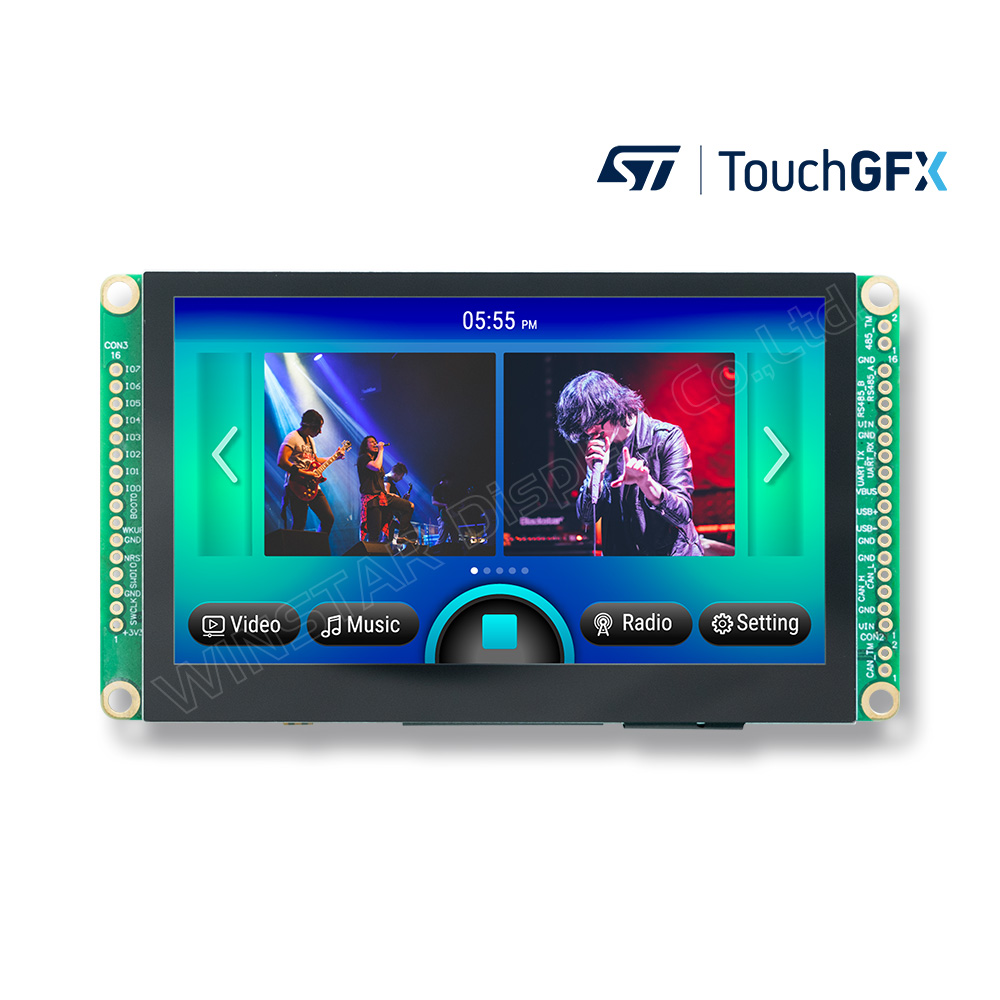

WL0F00043000WGAACSA00モデルは4.3インチのSmart Display_CANシリーズTFTです。CANバスコマンドを介してカスタムCAN IDプロトコルを実行して、画面に表示コンテンツをレンダリングし、タッチイベントデータおよびプロトコルオブジェクトを出力されます。この機種はTFT標準品WF43WTWAEDNGAとWINSTARの開発チームによって開発された組み込みファームウェアを備えた4層PCBと統合されています。
4.3インチのSmart Display_CANシリーズTFTは、顧客がコードを1行も書かずに効率よく独自のUIを作成できる使いやすい製品です。ホストプラットフォームとしてUSB2CANドングル、またはRaspberry Pi(+PiCAN2)を備えたコンピューター、Arduino(+CANアダプタ)などのMCUスケールを使用できます。WINSTARは、スマートディスプレイGUI設計用のWindowsアプリ(GUIおよびGUIビルダー)を開発しています。WINSTARのGUIビルダーソフトウェアは、ドラッグ&ドロップ、ウィジェット、プレビュー機能など使用して、事前にUIデザインをシミュレートできます。さらに、顧客はこのソフトウェアを使用して自分で理想的なUIオブジェクトを作成して、ハードウェアモジュールなしでシミュレーションを実行してUIデザインを確認できます。WINSTAR GUIビルダーソフトウェアはWindowsシステムのみをサポートして、WYSIWYG(見たままが得られる)を実現できます。
以下は新しくリリースされた4.3Smart Display_CANシリーズTFTの機能:
購入前に無償に体験してみませんか。WINSTAR GUI Builderアプリケーションをダウンロードしたいお客様は気楽にお問い合わせください。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。
ディスプレイでのGUIデザインを実現するための必要なアクセサリーを備えたデモセットも提供しています。



| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 5-28 | Vdc |
| 通信インタフェース | CAN bus | N/A |
| MCU | STM32F750 | N/A |
| フラッシュメモリサイズ | 16 | MB |
| TFT対角線 | 4.3 | インチ |
| 解像度 | 480 × RGB × 272(TFT) | dots |

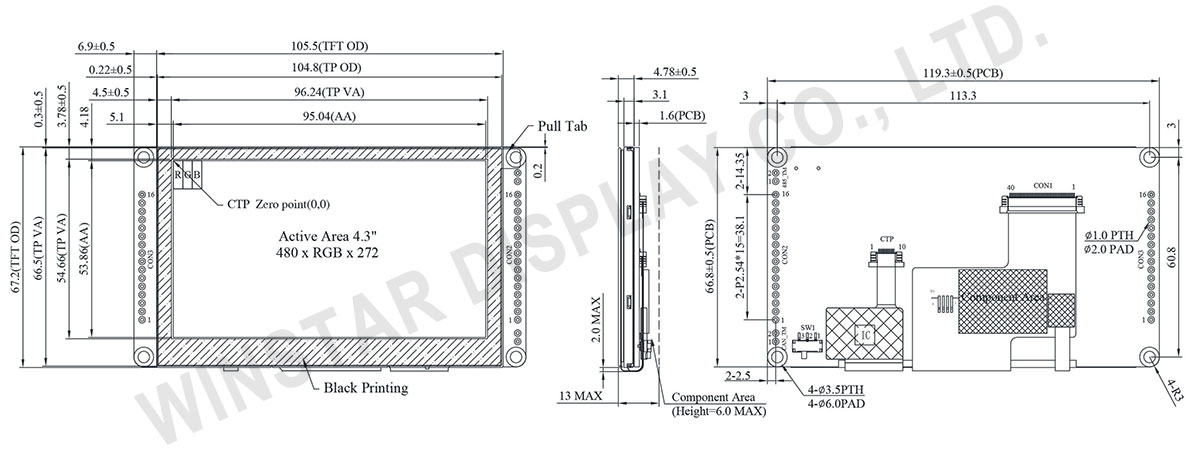

| モジュールサイズ | 119.3(W) × 67.2(H) × 13(D) | mm |
| 有効表示エリア | 95.04(W) × 53.856 (H) | mm |
| ピクセルピッチ | 0.198(H) × 0.198(V) | mm |
| 輝度 | 最小値: 300; 典型値: 400 | cd/m2 |
| タッチパネル | TFT・ノーマリ・ブラック・ 透過型 | |
| 視角 | 80/80/80/80 | |
| アスペクト率 | 16:9 | |
| タッチパネル | 静電容量式タッチパネル(PCAP) | |
| 表面処理 | グレア | |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | - | +80 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VCC | 5 | 12 | 28 | V |
| 電源電流 | ICC | - | 180 | mA | |
| I/O pin 電圧 | - | - | - | 3.3 | V |
| 項目 | 説明 |
|---|---|
| LCM | WF43WTWAEDNGA# |

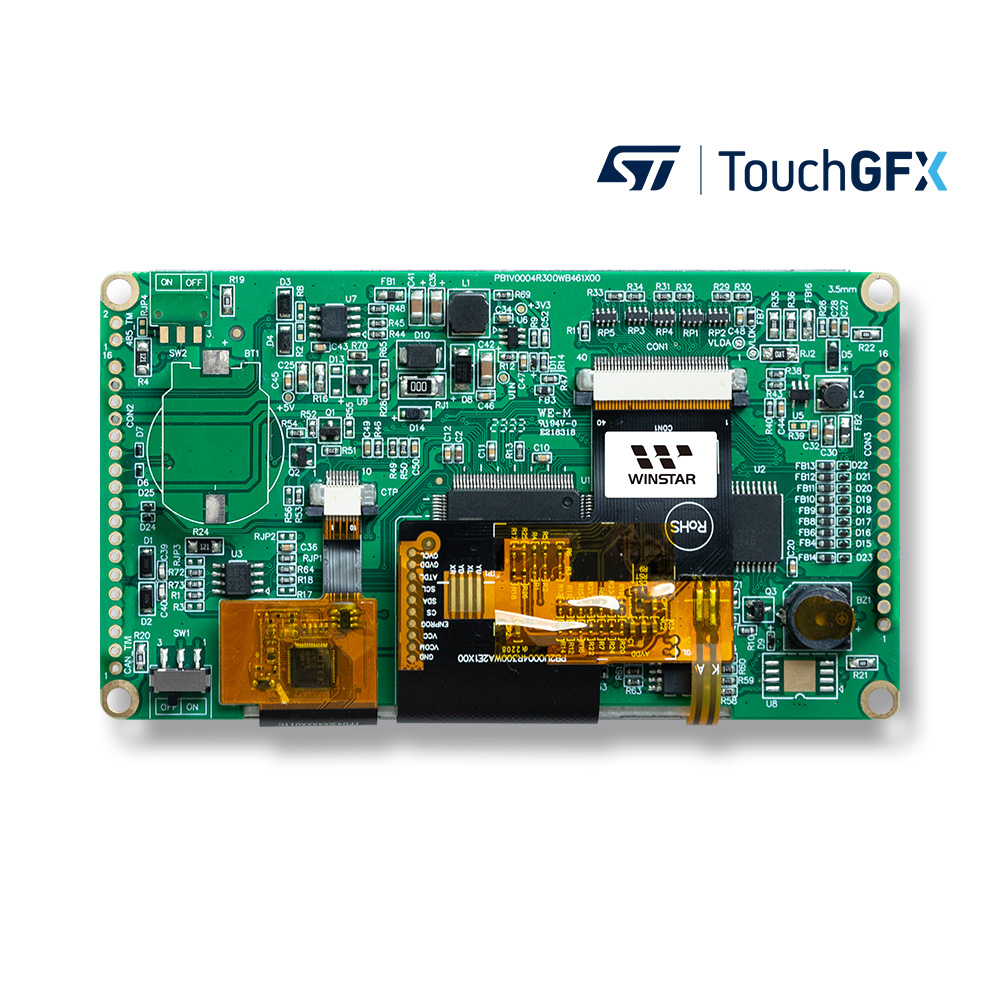

| PCBA | SV10004R300WB00N0100 |
| Pin | 記号 | 功能 | 注記 |
|---|---|---|---|
| 16 | GND | Power GND | Input |
| 15 | Reserve | -- | -- |
| 14 | Reserve | -- | -- |
| 13 | VIN | Power +5V~+28V | Input |
| 12 | GND | Power GND | Input |
| 11 | Reserve | -- | -- |
| 10 | Reserve | -- | -- |
| 9 | VBUS | -- | -- |
| 8 | Reserve | -- | -- |
| 7 | Reserve | -- | -- |
| 6 | GND | Power GND | Input |
| 5 | GND | Power GND | Input |
| 4 | CAN_L | CAN bus D- | BUS I/O |
| 3 | CAN_H | CAN bus D+ | BUS I/O |
| 2 | GND | Power GND | Input |
| 1 | VIN | Power +5V~+28V | Input |
| Pin | 記号 | 功能 | 注記 |
|---|---|---|---|
| 16 | IO_7 | GPIO (PC5) | I/O |
| 15 | IO_6 | GPIO (PC4) | I/O |
| 14 | IO_5 | GPIO (PC1) | I/O |
| 13 | IO_4 | GPIO (PF9) | I/O |
| 12 | IO_3 | GPIO (PB5) | I/O |
| 11 | IO_2 | GPIO (PB4) | I/O |
| 10 | IO_1 | GPIO (PD5) | I/O |
| 9 | IO_0 | GPIO (PD4) | I/O |
| 8 | BOOT0 | -- | -- |
| 7 | WKUP | Wake UP (PA0) | Input |
| 6 | GND | Power GND | Output |
| 5 | NRST | Reset pin for SWD interface | Input |
| 4 | SWDIO | Data pin for SWD interface | I/O |
| 3 | GND | GND for SWD interface | Output |
| 2 | SWCLK | CLK pin for SWD interface | Input |
| 1 | +3V3 | 3.3V power for SWD interface | Output |
| Pin | Status | 功能 | 注記 |
|---|---|---|---|
| 1 | Open | Switch off terminal resistance 120Ω | Default |
| 2 | Short | Activate terminal resistance 120Ω | -- |
