型番 TST0003R5L4111XXXX00
►3.5 インチ タッチパネル
►静電容量式タッチパネル
►結構: G-G

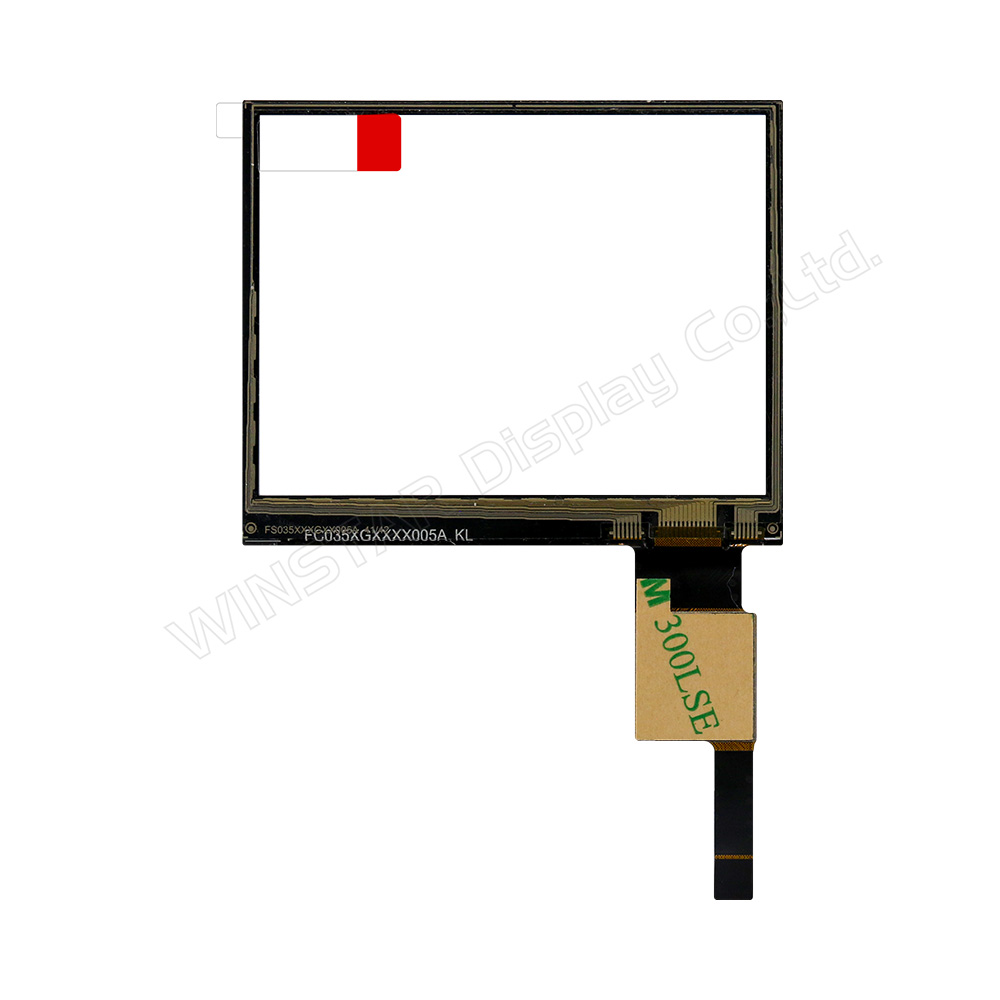

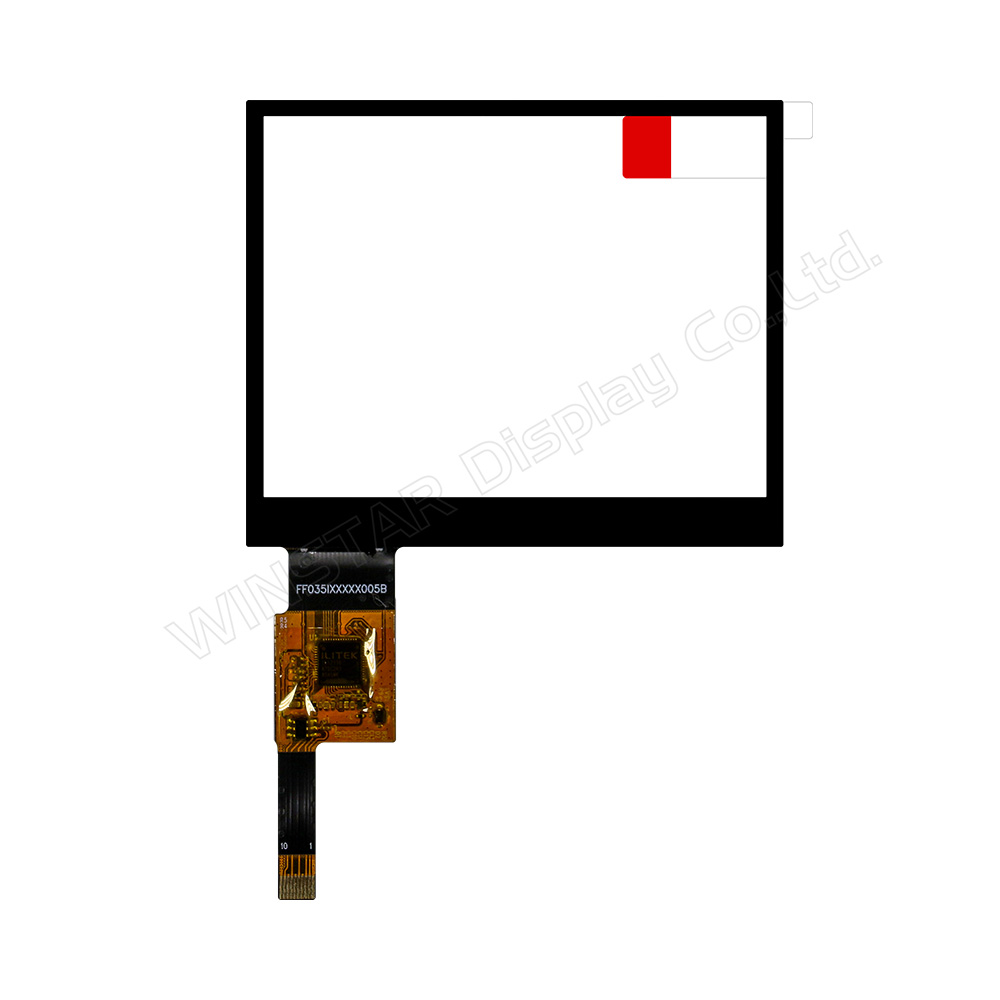

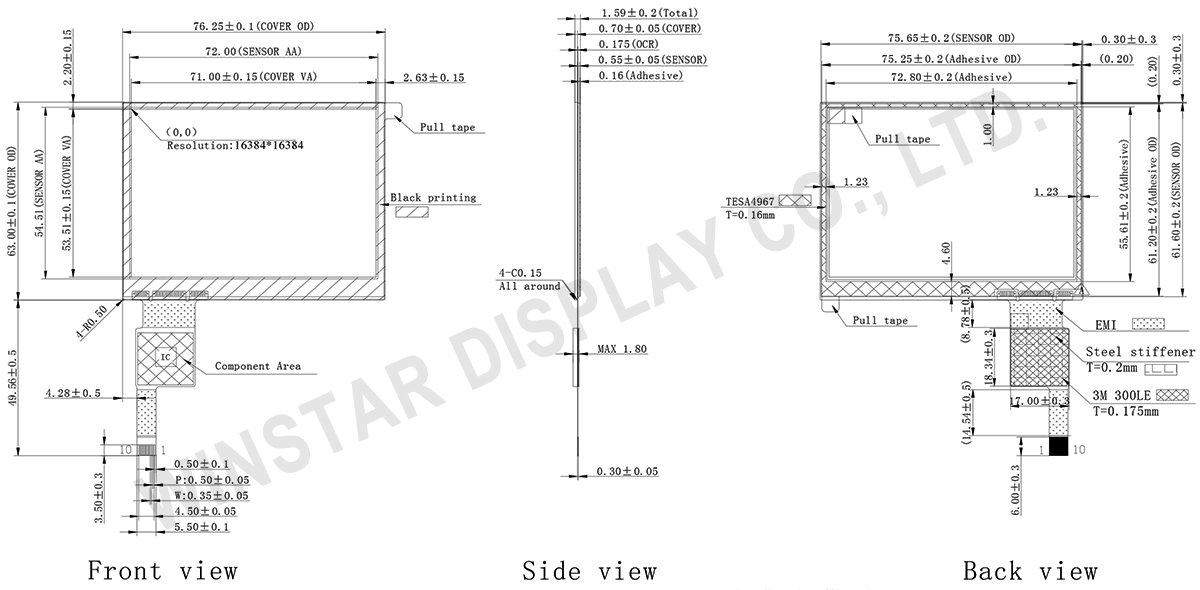

►外形寸法: 76.25 × 63.00 × 1.59 mm
►表示エリア: 71 × 53.51 mm
►インターフェイス: I2C
►駆動IC: ILI2130
►タイプ: 静電容量
►Series for : WF35L, WF35M, WF35Q, WF35P, WF35Y
| NO. | 項目 | 製品仕様 |
|---|---|---|
| 1 | タイプ | 静電容量方式タッチパネル(PCAP) |
| 2 | Input Mode | Finger |
| 3 | Connector | COF-IIC |
| NO. | 項目 | 製品仕様 | 単位 |
|---|---|---|---|
| 1 | サイズ | 3.5(対角線) | インチ |
| 2 | 結構 | CTP | |
| 3 | 表示エリア | 71.00(H) x 53.51(V) | mm |
| 4 | 外形寸法 | 76.25(H) x 63.00(V) x 1.59(D) | mm |
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | VSS | --- | Ground |
| 2 | VDDT | --- | Power supply |
| 3 | SCL | I/O | I2C clock signal |
| 4 | NC | --- | No Connection |
| 5 | SDA | I/O | I2C data signal |
| 6 | NC | --- | No Connection |
| 7 | RST | I | External reset signal, active low |
| 8 | NC | --- | No Connection |
| 9 | INT | O | Interrupt signal, active low, asserted to request Host start a new transcation |
| 10 | VSS | --- | Ground |
| NO. | 項目 | 仕様 |
|---|---|---|
| 1 | ドライバIC | ILI2130 |
| 2 | 検出ポイント | 5 |
| 3 | インターフェイス | I2C |
| 4 | 電源電圧 | 3.3V |
FW：FN035IGRGXX005A_ILI2130_V01_20210322.hex
Test config:FN035IGRGXX005A_ILI2130_TP_Test_MP.ini
Version: 0x07.0x00.0x00.0x00.0x00.0x35.0x5A.0x01
| NO. | 項目 | 仕様 |
|---|---|---|
| 1 | 操作温度 | -30~85℃ |
| 2 | 保存温度 | -30~85℃ |
