製品情報

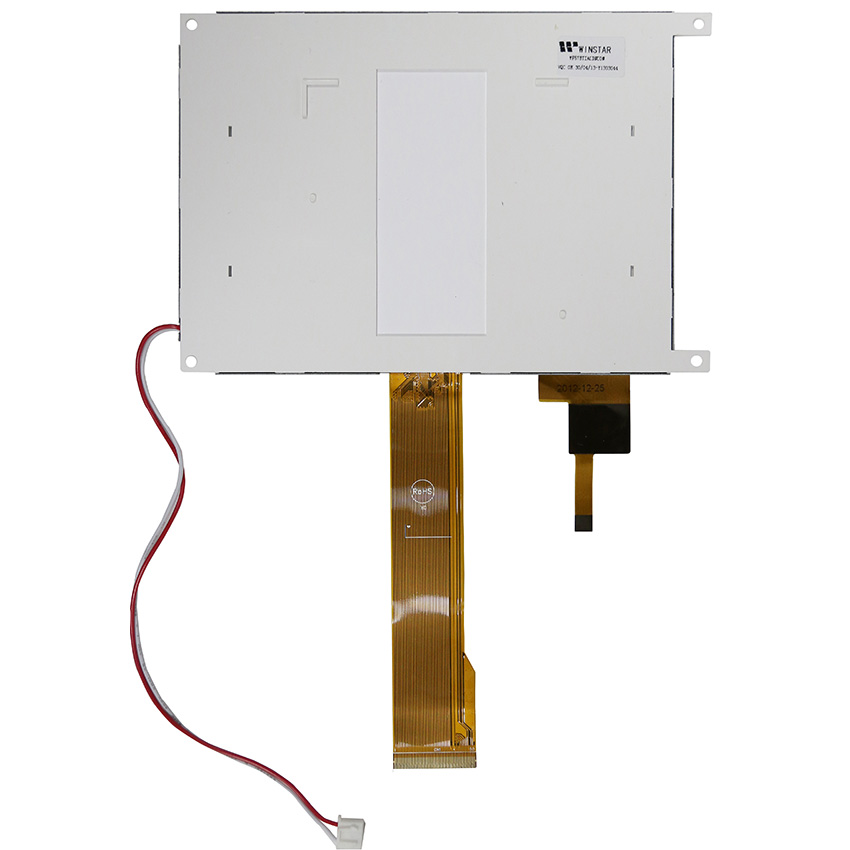

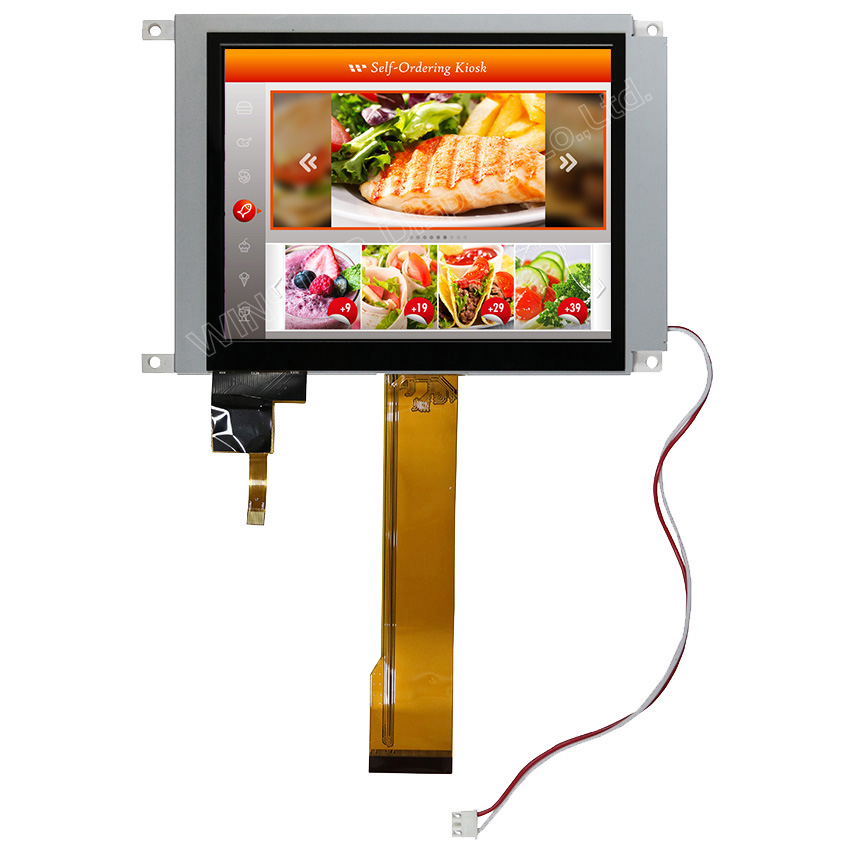

WF57VTIACDNG0は、解像度320 x 240ドット、輝度400 cd/m²の5.7インチ標準TFT LCDです。24ビットRGBインタフェースをサポートするHX8218+HX8615ドライバICを搭載し、電圧電源は3.3V（典型値）で動作します。モジュールの寸法は160(W) × 109(H) mmで、有効表示領域は115.20 × 86.40 mmです。
WF57VTIACDNG0は、12時方向の視野、6時方向のグレースケール反転、4:3のアスペクト比を特徴としています。動作温度範囲は-20°Cから+70°C、保存温度範囲は-30°Cから+80°Cまであり、さまざまな環境で信頼性を確保します。
このモデルには、ILI2130 ICを統合したプロジェクション静電容量タッチスクリーンが装備されており、I2Cインターフェースをサポートし、5点タッチ機能を提供します。この改良により、WF57VTIACDNG0は、患者モニタリングシステム、超音波機器、医療画像装置など、直感的なユーザーインタラクションを必要とするアプリケーションに理想的です。さらに、産業オートメーションおよび制御システムでは、オペレーターにリアルタイムデータを提供し、産業施設の効率的な運用と保守のための強化された制御機能を提供します。

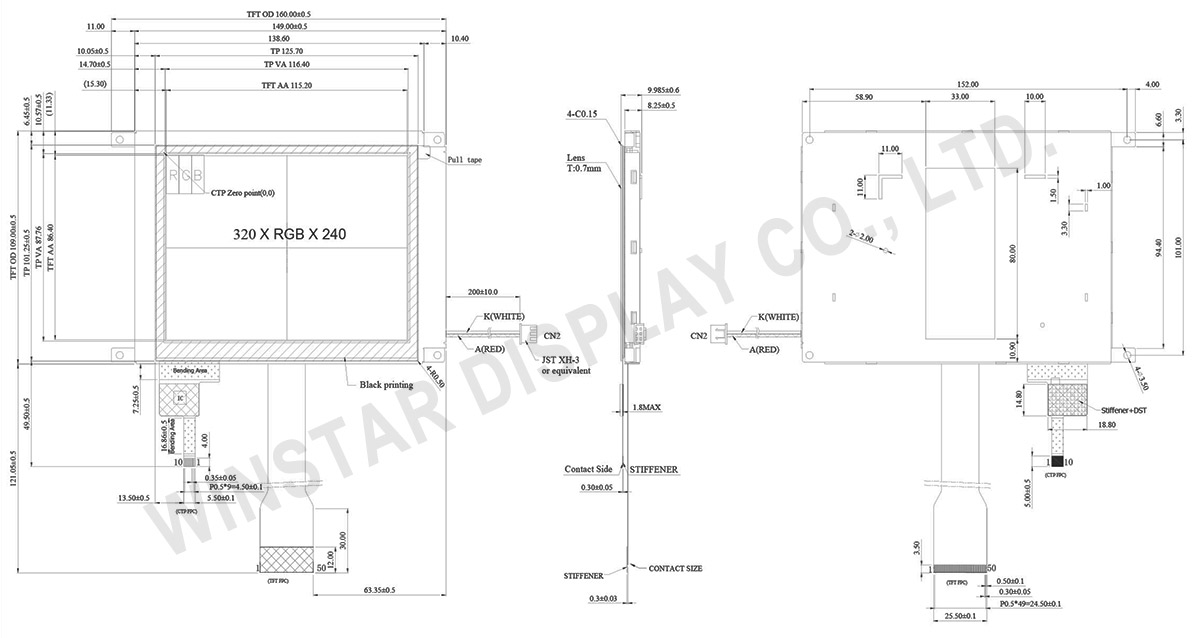

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.7 | インチ |
| ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |
| モジュールサイズ | 160(W) × 109(H) × 9.985 (D) | mm |
| 有効エリア | 115.2 × 86.40 | mm |
| ドットピッチ | 0.12 × 0.36 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| TFT インターフェイス | 24-bit RGB | |
| TFT Drive IC | HX8218+HX8615 或いは互換性IC | |
| 画面アスペクト比 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0xA2.0x01.0x57.0x00 | |
| PCAP IC | ILI2130 或いは互換性IC | |
| PCAP インターフェイス | I2C | |
| PCAP 解像度 | 16384*16384 | |
| タッチパネルタイプ | 静電容量方式タッチパネル (PCAP) | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VCC | 3.2 | 3.3 | 3.4 | V |
| LCM電源電流 | ICC | － | 30 | 45 | mA |
| PCAP電源電圧 | VDDT | 3.1 | 3.3 | 3.5 | V |
| ICTP | － | 56 | 84 | mA | |
| ハイレベル出力電圧 | VIH | 0.7 VCC | － | VCC | V |
| ローレベル出力電圧 | VIL | 0 | － | 0.3 VCC | V |
| LCD駆動電源電圧 | VGH | 15 | 16 | 17 | V |
| VGL | -6 | -5 | -4 | V | |
| VCOMH | － | 4.5 | － | V | |
| VCOML | － | -0.5 | － | V | |
| AVDD | 4.5 | 5.0 | 5.5 | V |
LED駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 140 | - | mA |
| 消費電力 | - | 1260 | - | 1470 | mW |
| LED電圧 | VBL+ | 9.0 | - | 10.5 | V |
| LEDの寿命 | - | 50,000 | - | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | IF1 | Input data format control |
| 2 | IF2 | Input data format control |
| 3 | POL | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | Hardware reset |
| 5 | SPENA | Chip select |
| 6 | SPCL | Serial Clock |
| 7 | SPDA | Serial Data |
| 8 | B0 | Blue Data bit |
| 9 | B1 | Blue Data bit |
| 10 | B2 | Blue Data bit |
| 11 | B3 | Blue Data bit |
| 12 | B4 | Blue Data bit |
| 13 | B5 | Blue Data bit |
| 14 | B6 | Blue Data bit |
| 15 | B7 | Blue Data bit |
| 16 | G0 | Green Data bit |
| 17 | G1 | Green Data bit |
| 18 | G2 | Green Data bit |
| 19 | G3 | Green Data bit |
| 20 | G4 | Green Data bit |
| 21 | G5 | Green Data bit |
| 22 | G6 | Green Data bit |
| 23 | G7 | Green Data bit |
| 24 | R0 | Red Data bit |
| 25 | R1 | Red Data bit |
| 26 | R2 | Red Data bit |
| 27 | R3 | Red Data bit |
| 28 | R4 | Red Data bit |
| 29 | R5 | Red Data bit |
| 30 | R6 | Red Data bit |
| 31 | R7 | Red Data bit |
| 32 | Hsync | Horizontal synchronous signal |
| 33 | Vsync | Vertical synchronous signal |
| 34 | Data CLK | Dot data clock |
| 35 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 36 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 37 | VCC(Digital) | Digital power: 3.2V~3.4V |
| 38 | VCC(Digital) | Digital power: 3.2V~3.4V |
| 39 | NPC | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | Gate off power |
| 41 | VGL | Gate off power |
| 42 | UD | Up/down selection |
| 43 | VGH | Gate on power |
| 44 | LRC | Shift direction of device internal shift register control. |
| 45 | GND | System ground pin of the IC. Connect to system ground. |
| 46 | VCOM | VCOM driving input |
| 47 | VCOM | VCOM driving input |
| 48 | ENB | Signal to settle the horizontal display position |
| 49 | GND | System ground pin of the IC. Connect to system ground. |
| 50 | GND | System ground pin of the IC. Connect to system ground. |
PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | System ground pin of the IC. Connect to system ground. |
| 2 | VDDT | Power Supply : +3.0V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | System ground pin of the IC. Connect to system ground. |
