製品情報

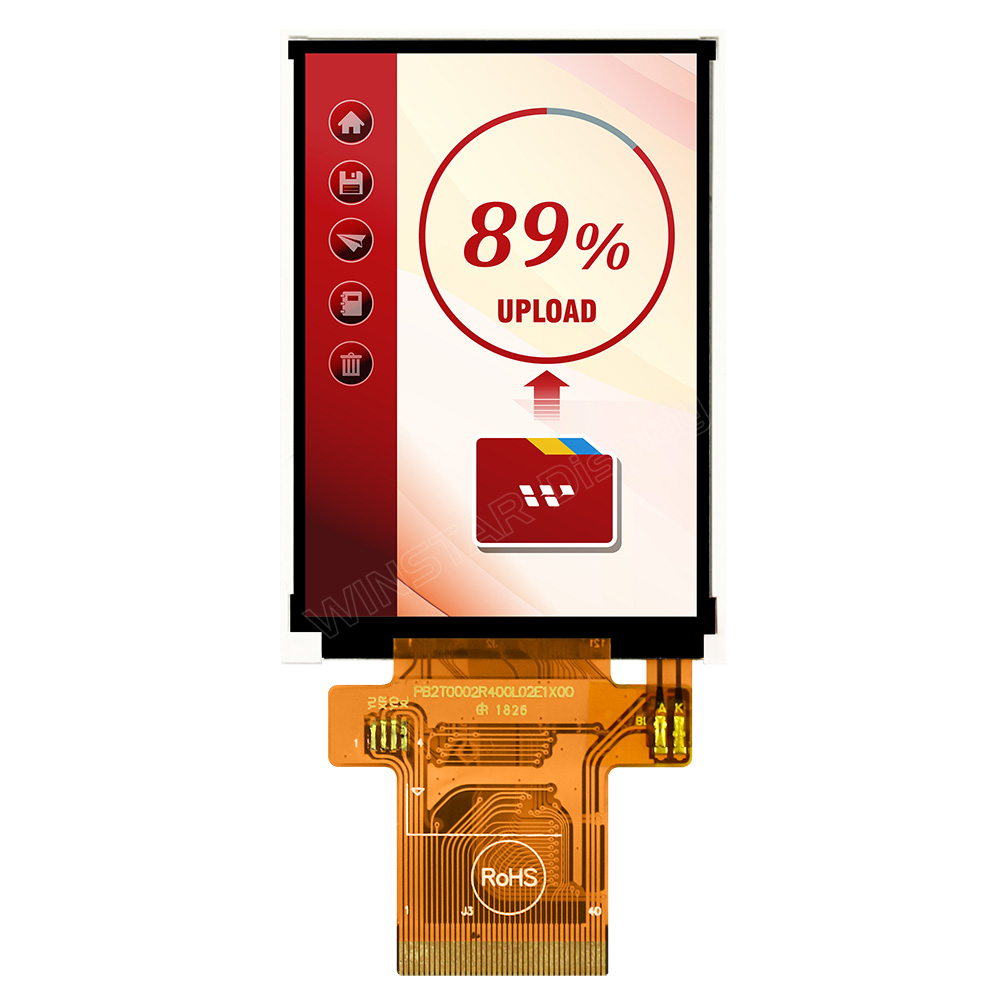

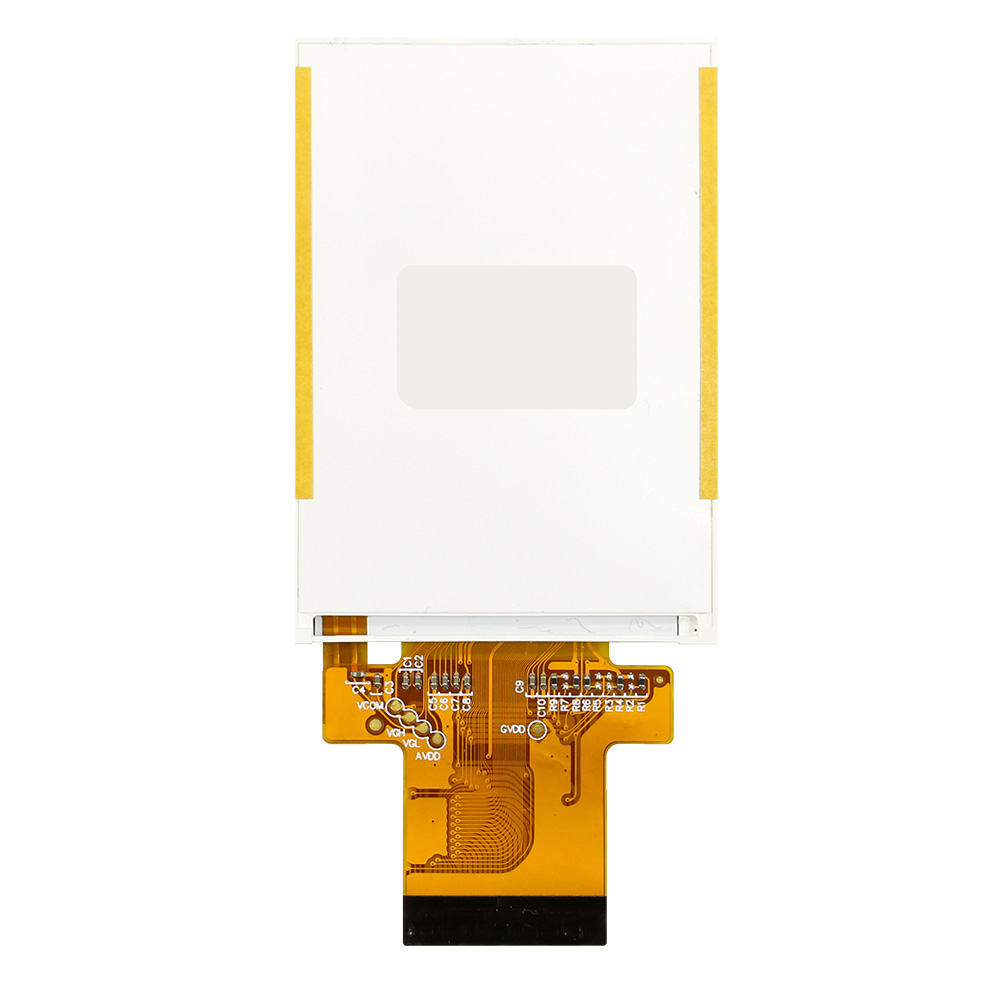

WF24LTYAJDNN0は解像度240 × 320 ドットの2.4 インチIPS TFT-LCDディスプレイモジュールです。 WF24L はILI9341V ドライバICを内蔵し、MCU8080 とSPIインターフェースをサポート致します。IPS タッチパネルを搭載し 、視野角が左：80 /右：80 /上：80 /下：80度で、コントラスト比 は800ニットで、輝度 は500ニット（標準値）です。パネルの表面はグレア（GLARE）処理です。 WF24Lは抵抗膜タッチパネル（RTP）の搭載は可能です。
WF24Lは縦型モードTFT-LCDディスプレイモジュールで、 電源電圧範囲は2.5V〜3.3Vです。 操作温度範囲は-20℃〜+ 70℃で、 保存温度範囲は-30℃〜+ 80℃です。 測定器、安全監視システム、ハンドヘルド機器、ＥＤＲなどに生かせます。

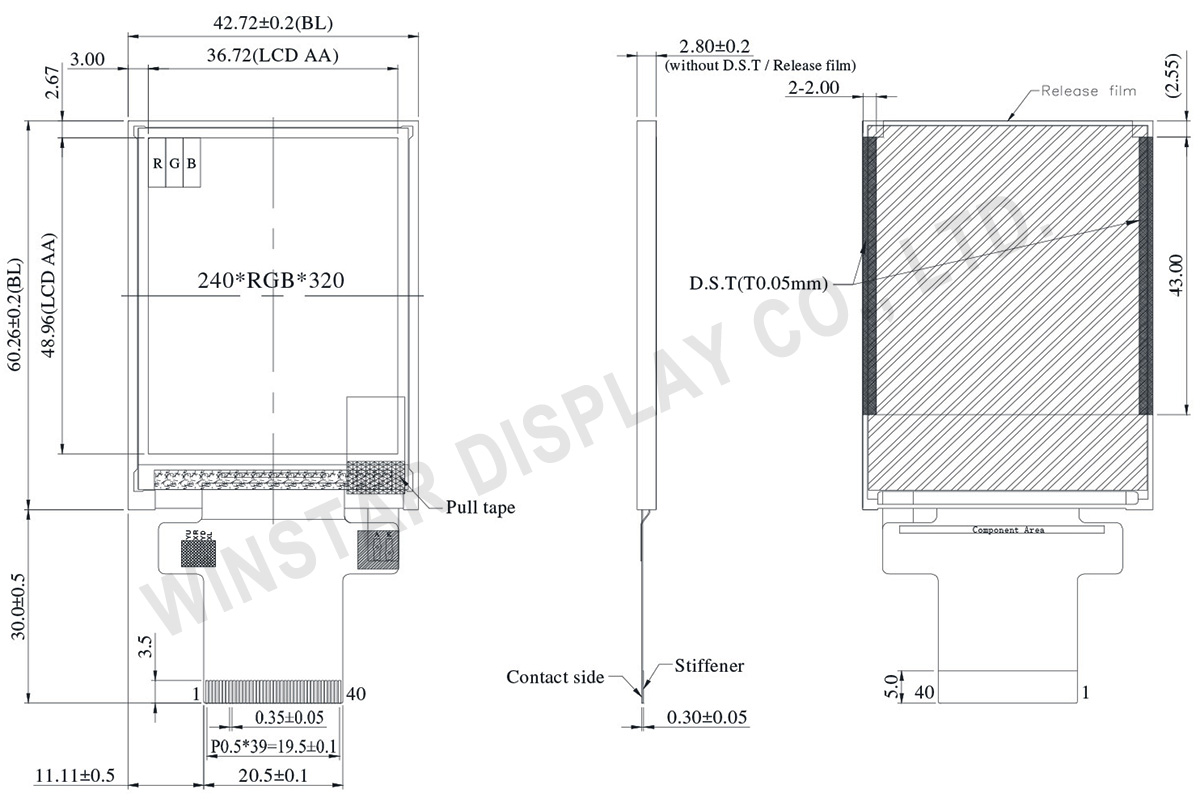

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 2.4 | インチ |
| ドットマトリックス(解像度) | 240 × RGB × 320(TFT) | dots |
| 外形寸法 | 42.72(W) × 60.26(H) × 2.8(D) | mm |
| 有効エリア | 36.72 × 48.96 | mm |
| ドットピッチ | 0.153 × 0.153 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| コントローラー IC | ILI9341V 或いは互換性コントローラー | |
| 視野角度 | 80/80/80/80 | |
| 画面アスペクト比 | ポートレート | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネル | タッチパネル無し | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| アナログ電源電圧 | VCI | 2.5 | — | 3.3 | V |
| ロジック電源電圧 | IOVCC | 2.5 | — | 3.3 | V |
| LCM電源電圧 | ICC | IOVCC=VCI =VCC=3.0V | 6 | 9 | mA |
LED駆動条件
| パラメーター | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | — | — | 80 | — | mA |
| 消費電力 | — | — | 280 | — | mW |
| LED電圧 | VBL+ | 2.8 | 3.5 | 3.7 | V |
| LEDの寿命 | — | 50,000 | — | — | Hr |
ピン功能定義
| NO | 記号 | 功能 | I/O | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | GND | Ground | P | ||||||||||||||||||||||||||||||||||||||||||||
| 2-6 | NC | No connection | - | ||||||||||||||||||||||||||||||||||||||||||||
| 7 | VCI | High voltage power supply for analog circuit blocks (2.5 ~ 3.3 V) |
P | ||||||||||||||||||||||||||||||||||||||||||||
| 8 | IOVCC | Low voltage power supply for interface logic circuits (2.5 ~ 3.3 V) |
P | ||||||||||||||||||||||||||||||||||||||||||||
| 9 | TE | Tearing effect output pin to synchronize MPU to frame writing, activated by S/W command. When this pin is not activated, this pin is low. If not used, open this pin. |
O | ||||||||||||||||||||||||||||||||||||||||||||
| 10 | CS | Chip select signal. | I | ||||||||||||||||||||||||||||||||||||||||||||
| 11 | D/CX(SCL) | (D/CX): This pin is used to select “Data or Command” in the parallel interface. When DCX = 1, data is selected. When DCX = 0, command is selected. (SCL): This pin is used as the serial interface clock in 3-wire 9-bit/4-wire 8-bit serial data interface. If not used, this pin should be connected to IOVCC or GND. |
I | ||||||||||||||||||||||||||||||||||||||||||||
| 12 | WR(SPI_D/C) | (WRX) - 8080-Ⅰ/8080-Ⅱ system: Serves as a write signal and writes data at the rising edge. (D/CX) - 4-line system: Serves as the selector of command or parameter. Fix to IOVCC level when not in use. |
I | ||||||||||||||||||||||||||||||||||||||||||||
| 13 | RD | 8080-Ⅰ/8080-Ⅱ system (RDX): Serves as a read signal and MCU read data at the rising edge. Fix to IOVCC level when not in use. |
I | ||||||||||||||||||||||||||||||||||||||||||||
| 14-29 | DB0~DB15 | 18-bit parallel bi-directional data bus for MCU system. Fix to GND level when not in use. |
I/O | ||||||||||||||||||||||||||||||||||||||||||||
| 30 | RESET | This signal will reset the device and must be applied to properly initialize the chip. Signal is active low. |
I | ||||||||||||||||||||||||||||||||||||||||||||

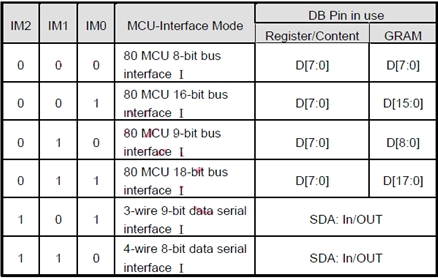

| 31 | IM0 | Select the MCU interface mode
If use RGB Interface must select serial interface. * : Fix this pin at IOVCC or GND. |
I | ||||||||||||||||||||||||||||||||||||||||||||
| 32 | IM1 | ||||||||||||||||||||||||||||||||||||||||||||||
| 33 | IM2 | ||||||||||||||||||||||||||||||||||||||||||||||
| 34 | DB16 | 18-bit parallel bi-directional data bus for MCU system and RGB interface mode Fix to GND level when not in use. |
I/O | ||||||||||||||||||||||||||||||||||||||||||||
| 35 | DB17 | ||||||||||||||||||||||||||||||||||||||||||||||
| 36 | LEDK | Cathode of LED backlight. | P | ||||||||||||||||||||||||||||||||||||||||||||
| 37 | LEDK | Cathode of LED backlight. | P | ||||||||||||||||||||||||||||||||||||||||||||
| 38 | LEDA | Anode of LED backlight. | P | ||||||||||||||||||||||||||||||||||||||||||||
| 39 | SDA | SDA : Serial in/out signal. The data is applied on the rising edge of the SCL signal. If not used, fix this pin at IOVCC or GND. |
I/O | ||||||||||||||||||||||||||||||||||||||||||||
| 40 | NC | Not used, open this pin | N | ||||||||||||||||||||||||||||||||||||||||||||
