製品情報
WF28JTYAJDNG0 は、解像度 240x320 pixels、表示比率 3:4 の 2.8インチ TFT LCDモジュール です。縦表示向けに設計されており、IPS方式による広視野角を採用しています。視野角は 80/80/80/80（typ.）、輝度は 400 cd/m²（typ.）、コントラスト比は 800:1 です。
ILI9341V または互換コントローラIC を搭載し、MCU および SPI インターフェース に対応しています。モジュール外形寸法は 50.5 x 69.7 mm、有効表示領域は 43.2 x 57.6 mm です。IPS方式のTFT透過型パネルを採用し、表示モードは Normally Black です。
投影型静電容量式タッチパネル（CTP/PCAP） を搭載しており、I2C インターフェース および 1点タッチ に対応します。タッチIC には CF1124 または互換品 を採用しています。電源条件は、デジタル電源電圧（IOVCC）が 1.65V～3.3V、アナログ電源電圧（VCI）が 2.5V～3.3V、タッチロジック電源（VDDT）が 3.0V～3.6V です。
動作温度範囲は -20°C～+70°C、保存温度範囲は -30°C～+80°C です。産業機器の操作パネル、携帯機器、医療機器などの用途に適しています。

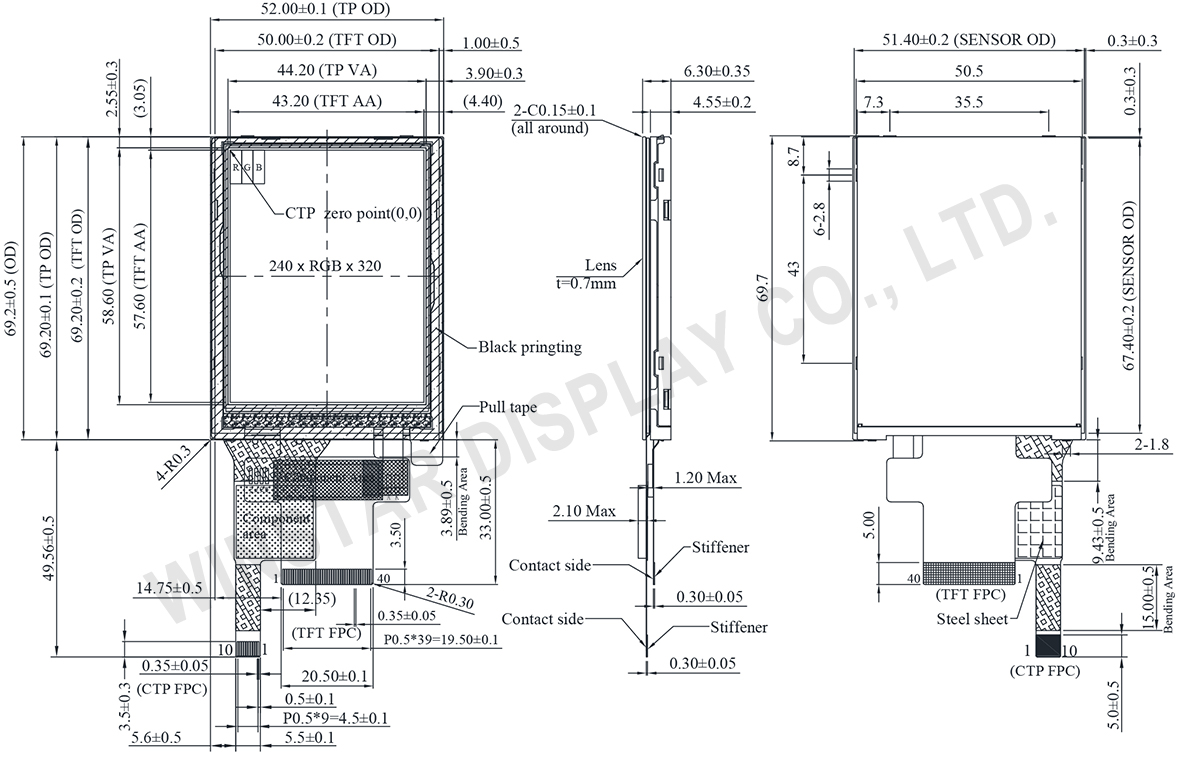

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 2.8 | インチ |
| ドットマトリクス | 240 × RGB × 320(TFT) | dots |
| モジュールサイズ | 50.0(W) × 69.2(H) × 4.05(D) | mm |
| 有効エリア | 43.2 × 57.6 | mm |
| ドットピッチ | 0.18 × 0.18 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| TFT コントローラー IC | ILI9341 或いは互換性IC | |
| TFT インターフェイス | 8-bit/16-bit CPU (内蔵コントローラー) | |
| 視野角 | 6 時間 | |
| グレースケール反転 | 12 時間 | |
| 画面アスペクト比 | 3:4 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| CTP IC | CF1124 或いは互換性IC | |
| CTP インターフェイス | I2C | |
| CTP FW バージョン | 01 | |
| CTP 解像度 | 240*320 | |
| タッチパネルタイプ | 静電容量方式タッチパネル | |
| 表面 | グレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
使用条件
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| アナログ電源電圧 | VCI | 2.5 | 3.3 | V | |
| ロジック電源電圧 | IOVCC | 1.65 | 3.3 | V | |
| LCM電源電流 | ICC | － | 5 | 7.5 | mA |
| タッチロジック電源電圧 | VDDT | 3.0 | 3.3 | 3.6 | V |
| IDDT | － | 15 | 25 | mA |
LED駆動条件
| パラメータ | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | 80 | - | mA | |
| 消費電力 | 224 | 256 | 272 | mW | |
| LED電圧 | VBL+ | 2.9 | 3.2 | 3.4 | V |
| LED の寿命 | 50,000 | - | - | Hr |
ピン功能定義
| NO | 記号 | 説明 | I/O |
|---|---|---|---|
| 1~4 | DB8~DB11 | Data bus | I/O |
| 5 | GND | Ground | P |
| 6 | IOVCC | power supply | P |
| 7 | /CS | Chip select signal. | I |
| 8 | RS | register select | I |
| 9 | /WR | Write data when WRX is Low. | I |
| 10 | /RD | Read strobe signal. Read out data when RDX is Low. | I |
| 11 | GND | Ground | P |
| 12 | NC | No connection | - |
| 13 | NC | No connection | - |
| 14 | NC | No connection | - |
| 15 | NC | No connection | - |
| 16 | LEDA | Anode of LED backlight. | P |
| 17~20 | LEDK1~4 | Cathode of LED backlight. | P |
| 21 | IM0 | IM0=0 8Bit DB0-7; IM0=1 16Bit DB0-DB15 | P |
| 22 | DB12 | Data bus | I/O |
| 23~30 | DB0~DB7 | Data bus | I/O |
| 31 | /RESET | System reset pin. | I |
| 32~33 | VCI | power supply | P |
| 34 | GND | Ground | P |
| 35~37 | DB13~DB15 | Data bus | I/O |
CTP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
