型番 WF52ASZFSDHGV
►サイズ: 5.2インチ
►解像度: 480x128 dots
►視野角: O-TFT
►インターフェース: HDMIコネクタサポート (Only DVI Signal)
►コントローラー IC : TFP401
►コントロールボード: 有
►輝度(cd/m²): 700
►スルーホールフレーム: 無
►タッチパネル: PCAP静電容量タッチパネル
►検出ポイント: 1/ 2 / オプション
►O-Film : 有
►操作温度: -20~+70℃

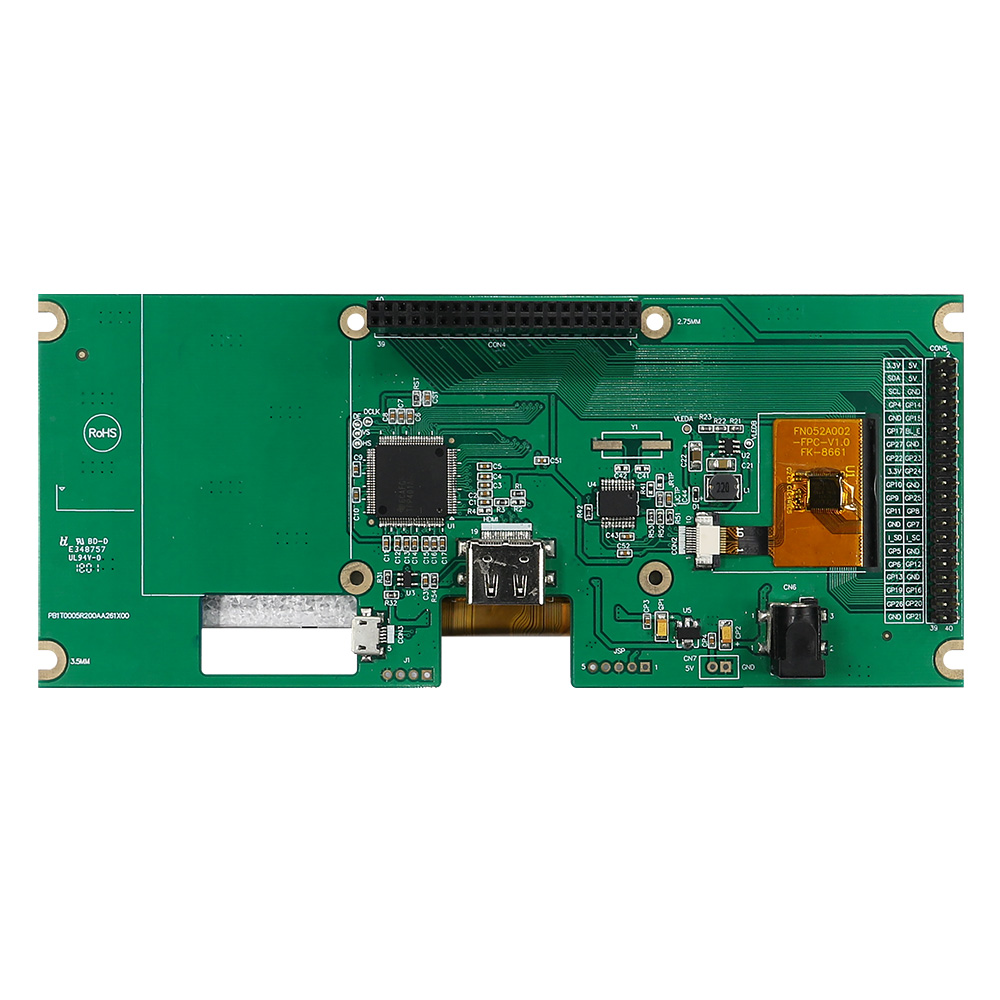

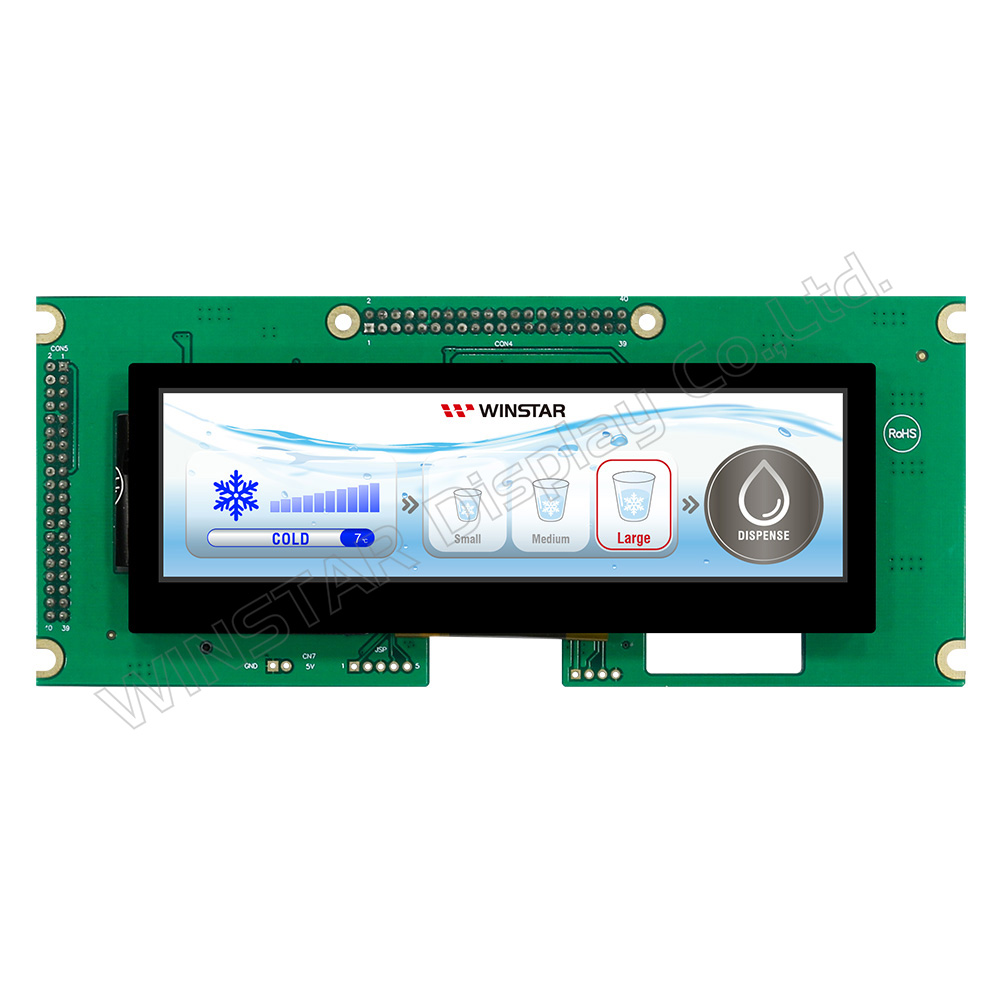

WF52ASZFSDHGVは5.2インチ、解像度480x128、静電容量式タッチパネル搭載したバータイプTFT-LCDです。ラズベリーパイ向けのモデルですので、ラズベリーパイ( Pi1 ~ Pi3/Pi3B/Pi3B+) だけサポートします。他のバージョンのラズベリーパイを使用する場合、担当営業と連絡ください。このモジュールにはコントロールIC(TFP401)が内蔵して、RGBシグナルをHDMIインターフェースに転換します。さらに、タッチパネルにもIC(GT911)が内蔵し、I2CインターフェースをUSBに転換します。静電容量式タッチパネルだけでなく、タッチパネル無の選択もあるし、或いは、抵抗膜式タッチパネルも搭載可能です。
このモジュールの供給電圧は5Vで、視野角は6時方向で、グレースケールは12時方向で、輝度は600~700ニットです。操作温度範囲は-20℃ to +70 ℃ で、保存温度範囲は-30 to +80 ℃です。パネルにはO-Filmを搭載し、グレア表面処理です。
項目 | 仕様 | 単位 |
---|---|---|
サイズ(対角線) | 5.2 | インチ |
ドットマトリクス(解像度) | 480 ×3(RGB) × 128 | dots |

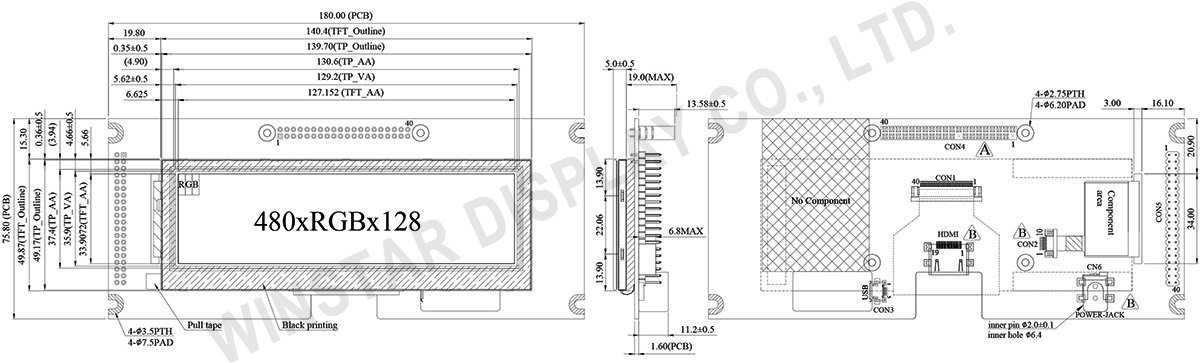

モジュールサイズ | 180.0 × 75.8 × 23.94 (Max) | mm |
アクティブエリア | 127.152 x 33.9072 | mm |
ドットピッチ | 0.0883 x 0.2649 | mm |
LCD タイプ | TFT, ノーマリ・ホワイト・透過型 | |
視野角 | 6時方向 | |
グレースケール反転 | 12時方向 | |
画面アスペクト比 | Bar Type | |
バックライトタイプ | LED,ノーマリ・ホワイト | |
コントローラー IC | TFP401 | |
インターフェース | HDMIコネクタサポート(Only DVI Signal) | |
タッチパネルタイプ | 静電容量タッチパネル(PCAP) | |
PCAP IC | GT911 或いは互換性IC | |
PCAPインターフェース | USB | |
PCAP FW バージョン | 0x99 | |
表面 | グレア |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
操作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|---|
LCM電源電圧 | VDD | - | - | 5 | - | V |
LCM電源電流 | IDD | - | - | 1200 | 1800 | mA |
LEDの寿命 | - | - | - | 50,000 | - | Hr |
Pin | 記号 | 説明 |
---|---|---|
1 | NC | No connector |
2 | 5V | Raspberry Pi:Power 5V |
3 | GPIO02 | Raspberry Pi:GPIO02 |
4 | 5V | Raspberry Pi:Power 5V |
5 | GPIO03 | Raspberry Pi:GPIO03 |
6 | GND | Raspberry Pi:GND |
7 | GPIO04 | Raspberry Pi:GPIO04 |
8 | GPIO14 | Raspberry Pi:GPIO14 |
9 | GND | Raspberry Pi:GND |
10 | GPIO15 | Raspberry Pi:GPIO15 |
11 | GPIO17 | Raspberry Pi:GPIO17 |
12 | BL_E (GPIO18) | Raspberry Pi:GPIO18 (Backlight Enable) |
13 | GPIO27 | Raspberry Pi:GPIO27 |
14 | GND | Raspberry Pi:GND |
15 | GPIO22 | Raspberry Pi:GPIO22 |
16 | GPIO23 | Raspberry Pi:GPIO23 |
17 | NC | No connector |
18 | GPIO24 | Raspberry Pi:GPIO24 |
19 | GPIO10 | Raspberry Pi:GPIO10 |
20 | GND | Raspberry Pi:GND |
21 | GPIO09 | Raspberry Pi:GPIO09 |
22 | GPIO25 | Raspberry Pi:GPIO25 |
23 | GPIO11 | Raspberry Pi:GPIO11 |
24 | GPIO08 | Raspberry Pi:GPIO08 |
25 | GND | Raspberry Pi:GND |
26 | GPIO07 | Raspberry Pi:GPIO07 |
27 | ID_SD | Raspberry Pi:ID_SD |
28 | ID_SC | Raspberry Pi:ID_SC |
29 | GPIO05 | Raspberry Pi:GPIO05 |
30 | GND | Raspberry Pi:GND |
31 | GPIO06 | Raspberry Pi:GPIO06 |
32 | GPIO12 | Raspberry Pi:GPIO12 |
33 | GPIO13 | Raspberry Pi:GPIO13 |
34 | GND | Raspberry Pi:GND |
35 | GPIO19 | Raspberry Pi:GPIO19 |
36 | GPIO16 | Raspberry Pi:GPIO16 |
37 | GPIO26 | Raspberry Pi:GPIO26 |
38 | GPIO20 | Raspberry Pi:GPIO20 |
39 | GND | Raspberry Pi:GND |
40 | GPIO21 | Raspberry Pi:GPIO21 |
Pin | 記号 | 説明 |
---|---|---|
1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
2 | 5V | Raspberry Pi:Power 5V |
3 | GPIO02 | Raspberry Pi:GPIO02 |
4 | 5V | Raspberry Pi:Power 5V |
5 | GPIO03 | Raspberry Pi:GPIO03 |
6 | GND | Raspberry Pi:GND |
7 | GPIO04 | Raspberry Pi:GPIO04 |
8 | GPIO14 | Raspberry Pi:GPIO14 |
9 | GND | Raspberry Pi:GND |
10 | GPIO15 | Raspberry Pi:GPIO15 |
11 | GPIO17 | Raspberry Pi:GPIO17 |
12 | BL_E (GPIO18) | Raspberry Pi:GPIO18 (Backlight Enable) |
13 | GPIO27 | Raspberry Pi:GPIO27 |
14 | GND | Raspberry Pi:GND |
15 | GPIO22 | Raspberry Pi:GPIO22 |
16 | GPIO23 | Raspberry Pi:GPIO23 |
17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
18 | GPIO24 | Raspberry Pi:GPIO24 |
19 | GPIO10 | Raspberry Pi:GPIO10 |
20 | GND | Raspberry Pi:GND |
21 | GPIO09 | Raspberry Pi:GPIO09 |
22 | GPIO25 | Raspberry Pi:GPIO25 |
23 | GPIO11 | Raspberry Pi:GPIO11 |
24 | GPIO08 | Raspberry Pi:GPIO08 |
25 | GND | Raspberry Pi:GND |
26 | GPIO07 | Raspberry Pi:GPIO07 |
27 | ID_SD | Raspberry Pi:ID_SD |
28 | ID_SC | Raspberry Pi:ID_SC |
29 | GPIO05 | Raspberry Pi:GPIO05 |
30 | GND | Raspberry Pi:GND |
31 | GPIO06 | Raspberry Pi:GPIO06 |
32 | GPIO12 | Raspberry Pi:GPIO12 |
33 | GPIO13 | Raspberry Pi:GPIO13 |
34 | GND | Raspberry Pi:GND |
35 | GPIO19 | Raspberry Pi:GPIO19 |
36 | GPIO16 | Raspberry Pi:GPIO16 |
37 | GPIO26 | Raspberry Pi:GPIO26 |
38 | GPIO20 | Raspberry Pi:GPIO20 |
39 | GND | Raspberry Pi:GND |
40 | GPIO21 | Raspberry Pi:GPIO21 |
Pin No. | 記号 | I/O | 説明 |
---|---|---|---|
1 | Rx2+ | I | +LVDS Differential Data Input |
2 | GND | P | Ground |
3 | Rx2- | I | -LVDS Differential Data Input |
4 | Rx1+ | I | +LVDS Differential Data Input |
5 | GND | P | Ground |
6 | Rx1- | I | -LVDS Differential Data Input |
7 | Rx0+ | I | +LVDS Differential Data Input |
8 | GND | P | Ground |
9 | Rx0- | I | -LVDS Differential Data Input |
10 | RxC+ | I | +LVDS Differential Clock Input |
11 | GND | P | Ground |
12 | RxC- | I | -LVDS Differential Clock Input |
13-14 | NC | - | No connection |
15 | NC | - | No connection |
16 | NC | - | No connection |
17 | GND | P | Ground |
18 | 5V | P | Power Supply |
19 | NC | - | No connection |
Pin | 記号 | 説明 |
---|---|---|
1 | 5V | Power Supply (5V) |
2 | D- | Data line - |
3 | D+ | Data line + |
4 | NC | No connection |
5 | GND | Power Ground |
Pin No. | 記号 | I/O | 説明 |
---|---|---|---|
1 | 5V | P | Power Supply |
2 | GND | P | Ground |
3 | NC | - | No connection |
