5インチ720x1280 HDMI TFT LCDディスプレイ、OCA PCAPテクノロジー付き

型番 WF50DSYF3MHG1V

►サイズ : 5 インチ (ポートレートモード)
►解像度 : 720 x 1280 dots
►視野角 : IPS
►インターフェース : HDMI コネクタサポート (Only DVI Signal)
►コントローラー IC : LT6911C
►コントロールボード : 有
►輝度(cd/m²) : 900
►スルーホールフレーム : 無
►タッチパネル : PCAP静電容量式タッチパネル, OCA
►検出ポイント : 1/ 2 / オプション
►操作温度 : -20~+70℃

製品情報

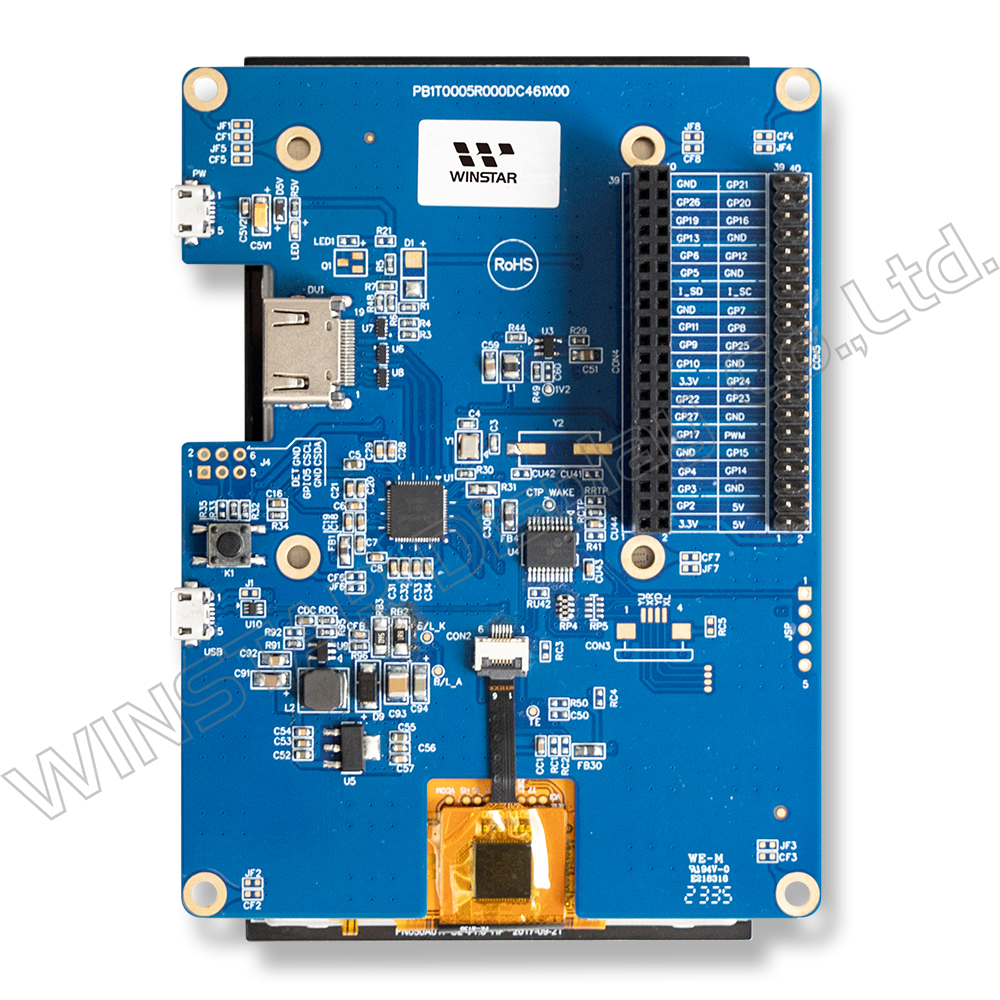

WF50DSYF3MHG1V は、HDMI 信号をサポートする 5 インチ ポートレート モード 720x1280 TFT-LCD ディスプレイ モジュールです。モジュール制御ボードは HDMI 信号インターフェースをサポートして、DVI インターフェースを経由して通信することができます。 さらに、40 ピン GPIO コネクタを備えているため、Raspberry Pi 開発者にとって使いやすくなっています。また、複数のネジ穴を備えた設計により、顧客はモジュールを自社の製品に簡単に固定できます。このモジュールの ドライバ IC はLT6911C TFTを搭載します。

WF50DSYF3MHG1V モジュールは静電容量式タッチパネル (PCAP) で、オプティカルボンディング (OCA) を採用したものです。耐久性、衝撃抵抗性、振動抵抗性の特性、製品表面のひっかき対抗性を上がって、LCD 内部へ水蒸気やほこりの侵入を防ぎができ、ディスプレイ製品の使用年限を延ばします。PCAP タッチスクリーンには IC GT928を搭載して、1 ポイント/2 ポイント/マルチポイント タッチが可能です。USBインターフェースもサポートしています。

この TFT モジュールは IPS 技術を採用しているので、優れた視野角と色表現、より低い色の歪み(上、下、左、右の視野角すべで80°)、720 x 1280 ドットの解像度、標準的な 16:9 のアスペクト比、鮮やかな視覚的な体験を提供します。輝度は900cd/㎡の高輝度と800:1のコントラスト比、明るい環境でも良い視認性を確保し、快適な視覚体験を提供しています。

WF50DSYF3MHG1Vモジュールの動作温度は-20℃ ~+70℃で、保管温度は-30℃ ~ +80℃です。供給電圧は 4.75V〜 5.25Vで、代表値は 5.0V です。その 5 インチの設計はホーム セキュリティ ソリューション (アクセス制御システムなど) や音響ミキサー(例:スタジオ用コンソール、ライブコンソール) などさまざまな産業に適用します。 WF50DSYF3MHG1Vは優れた信頼性のため、各産業の業務に運用できます。

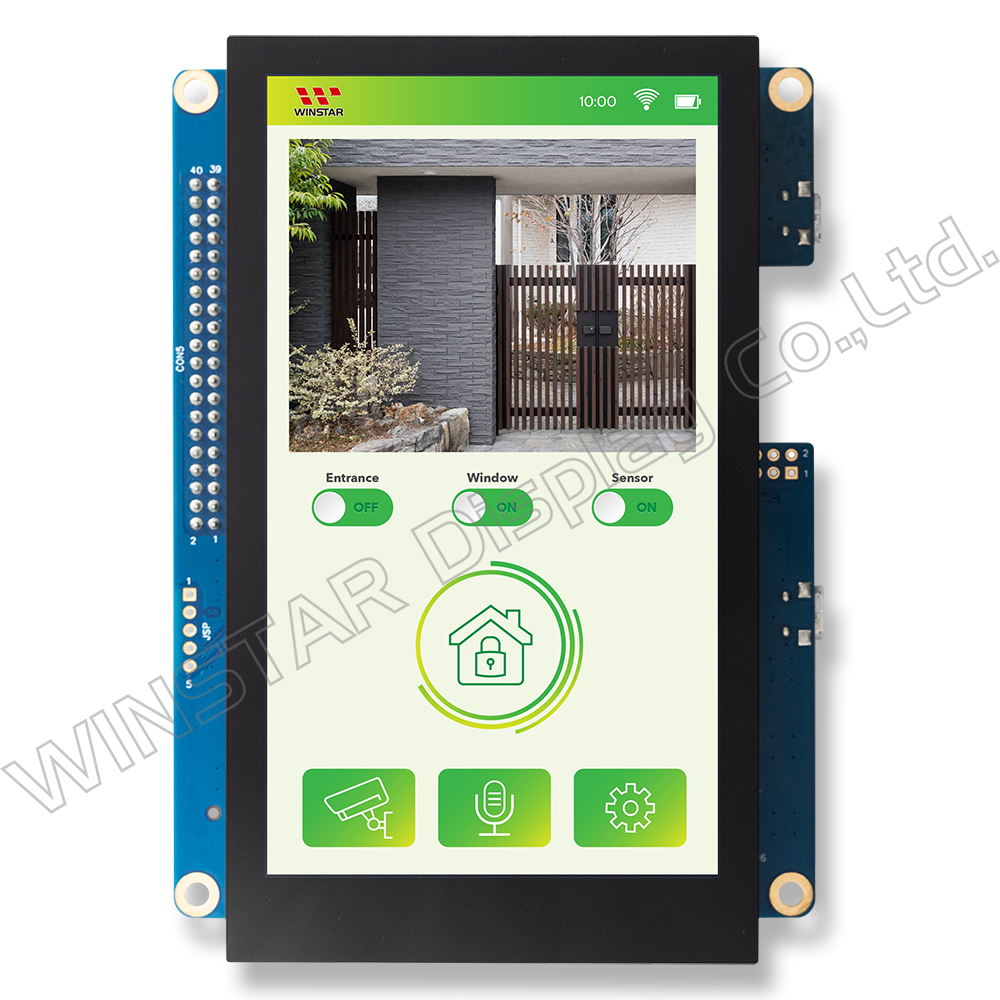

5インチ720x1280 HDMI TFT LCDディスプレイ、OCA PCAPテクノロジー付き - WF50DSYF3MHG1V

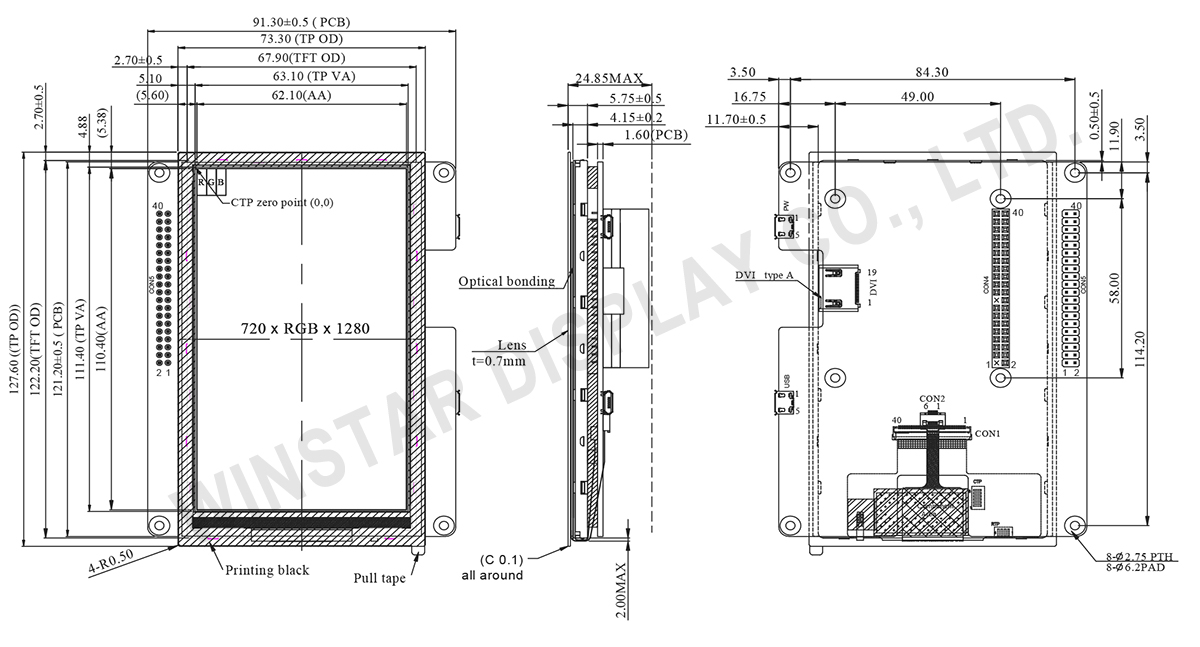

外形図

720x1280 Display, 5-inch 720x1280 HDMI TFT LCD Display with OCA PCAP Technology - WF50DSYF3MHG1V

製品仕様

規格説明

項目 標準値 単位
表示サイズ(対角線) 5.0 インチ
ドットマトリックス(解像度) 720 x 3(RGB) x 1280 dots
モジュールサイズ 91.3 x 127.6 x 24.85 mm
有効エリア 62.1 x 110.4 mm
絵素ピッチ 0.08625 x 0.08625 mm
LCDタイプ TFT・ノーマリ・ブラック・透過型
視野角 80/80/80/80(IPS)
コントローラー IC LT6911C
インターフェイス HDMI(only for DVI)
画面アスペクト比 16:9
バックライトタイプ LED・ノーマリ・ホワイト
PCAP FW バージョン 0x5F
PCAP ドライバIC GT928
PCAP インターフェイス USB
PCAP 解像度 720 x 1280
タッチパネルタイプ 静電容量方式タッチパネル (PCAP)
表面処理 グレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

作業条件

項目 記号 最小値 典型値 最大値 単位
LCM電源電圧 VDD 4.75 5.0 5.25 V
LCM電流供給 IDD 0.9 1.35 A
LEDの寿命 50,000 Hr

ピン功能定義

LCM PIN 定義(CON4)

Pin No. 記号 説明
1 NC No connection
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 BL-PWM
(GPIO18)
Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 NC No connection
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21

(CON5)

Pin No. 記号 功能
1 3.3V TFT Module Power limit can only output 3.3V,100mA
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 BL-PWM
(GPIO18)
Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 3.3V TFT Module Power limit can only output 3.3V,100mA
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21

USB

Pin No. 記号 功能
1 5V Power 5V
2 D- Data line -
3 D+ Data line +
4 NC No connection
5 GND Power Ground

DVI

Pin No. 記号 I/O 功能
1 Rx2+ I Channel-2 positive receiver input; low-voltage signal differential- input pair.
2 GND P Ground
3 Rx2- I Channel-2 negative receiver input; low-voltage signal differential- input pair.
4 Rx1+ I Channel-1 positive receiver input; low-voltage signal differential- input pair.
5 GND P Ground
6 Rx1- I Channel-1 negative receiver input; low-voltage signal differential- input pair.
7 Rx0+ I Channel-0 positive receiver input; low-voltage signal differential- input pair.
8 GND P Ground
9 Rx0- I Channel-0 negative receiver input; low-voltage signal differential- input pair.
10 RxC+ I Clock positive receiver input; low-voltage signal differential- input pair.
11 GND P Ground
12 RxC- I Clock negative receiver input; low-voltage signal differential- input pair.
13-14 NC - No connection
15 SCL I/O DDC(Data Display Channel) Clock
16 SDA I/O DDC(Data Display Channel) Data
17 GND P Ground
18 5V P Power Supply
19 Detect I/O Hot plug detect
I: input, O: output, P: Power

PW

Pin No. 記号 功能
1 5V Power 5V
2 NC No connection
3 NC No connection
4 NC No connection
5 GND Power Ground
