7インチ 800x480 高輝度、広温度範囲 IPS TFT ディスプレイ、10点 PCAP タッチ対応 - WF70A9SWAGDNB0

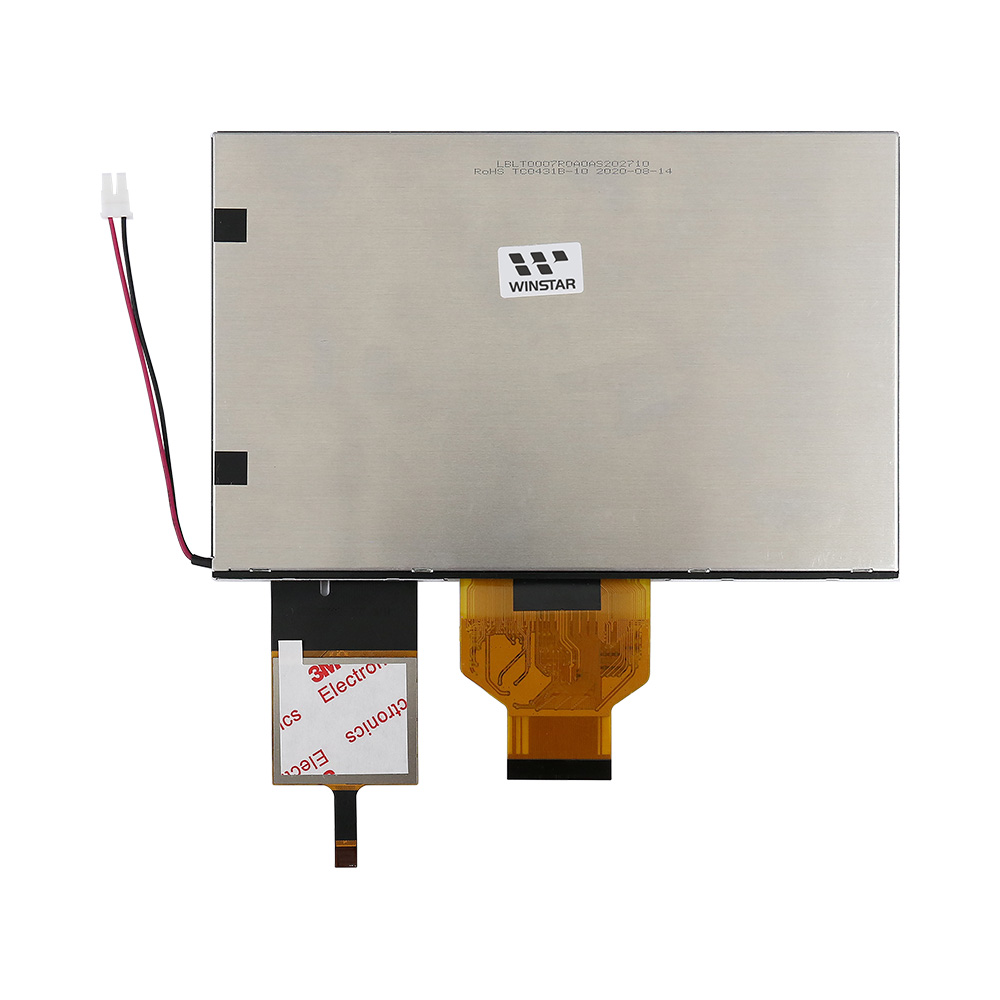

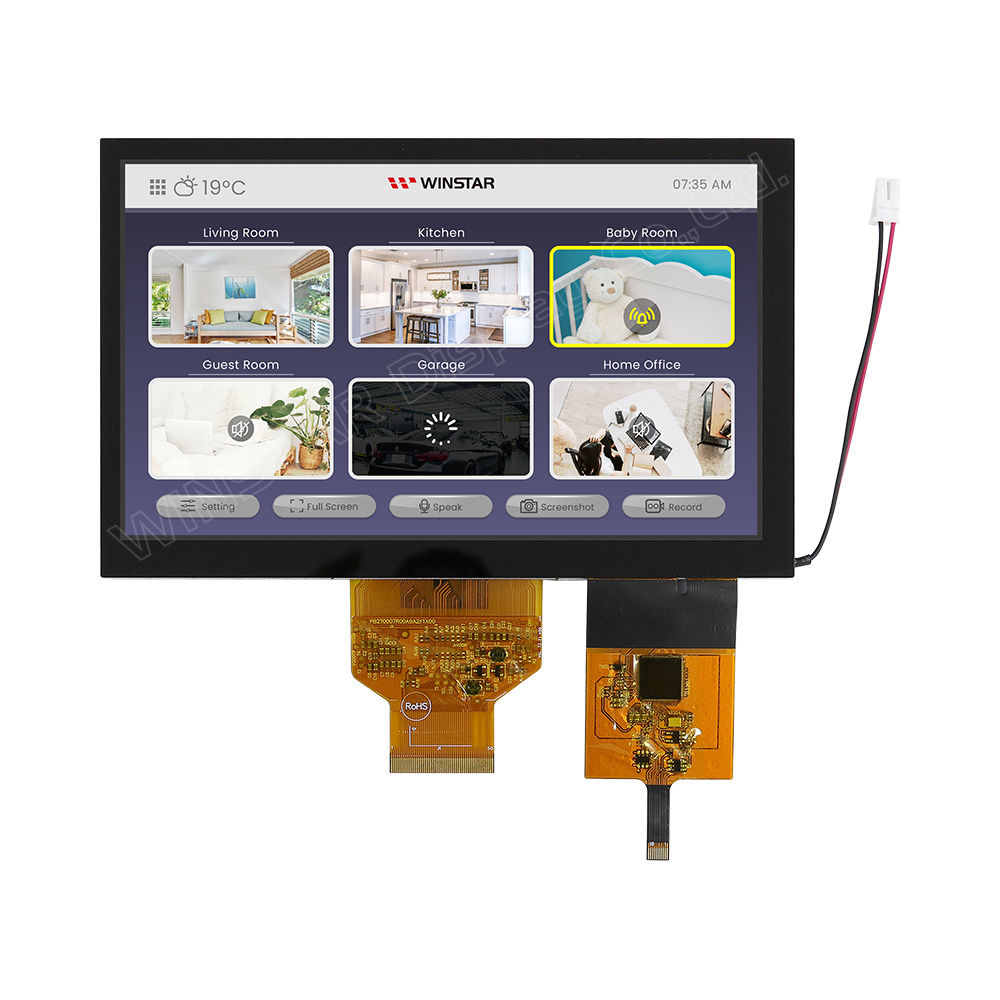

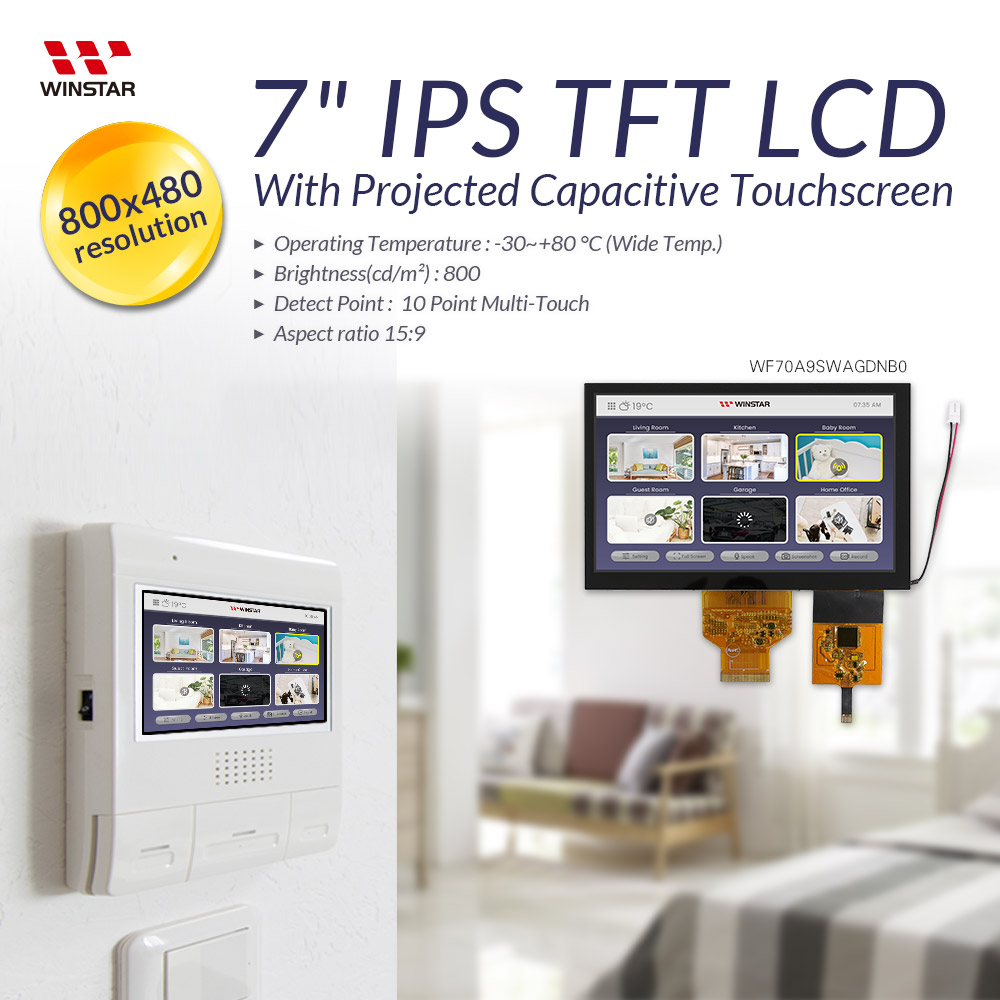

7インチ 800x480 高輝度、広温度範囲 IPS TFT ディスプレイ、10点 PCAP タッチ対応

型番 WF70A9SWAGDNB0

►サイズ: 7 インチ IPS 液晶, 7 インチ LCD
►解像度: 800x480 dots
►視野角: 80/80/80/80 (IPS)
►インターフェース: RGB
►駆動IC：HX8249-A + HX8678-C
►コントロールボード: 無
►輝度(cd/m²): 800
►スルーホールフレーム: 無
►タッチパネル: PCAP 静電容量式タッチパネル
►検出ポイント: 10
►操作温度: -30~+80°C (広温TFT)

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

WF70A9SWAGDNB0は高輝度広温の7インチIPS TFT液晶で、投影型静電容量タッチパネルを搭載しており、解像度は800x480です。HX8249-AとHX8678-CドライバICを内蔵し、24-bit RGBインターフェースをサポートします。この7インチTFT LCDは広視野角を持つIPSパネルを搭載しており、視野角は左: 80 / 右: 80 / 上: 80 / 下: 80 度（標準値）、コントラスト比は1000:1（標準値）、輝度は800ニット（標準値）、パネルの表面はグレア処理で、画面アスペクト比は15:9です。この投影型静電容量タッチパネルはILI2511 ICを内蔵し、USBインターフェース（I2C選択可能）をサポートし、マルチタッチ対応しています。

WF70A9SWAGDNB0の電源電圧(VCC) は2.7V~3.6Vで、標準値は 3.3Vです。操作温度範囲は -30℃~+80℃ で、保存温度範囲は -40℃~+85℃です。

この7インチIPS液晶ディスプレイモジュールは、さまざまな医療および産業制御機器に適しています。医療機器、診断機器、産業用オートメーションロボット、制御ボックス、および保守機器などで使用されます。これらのディスプレイは、多様な医療、制御、および保守データや情報を提示する上で不可欠です。医療および産業制御分野で広く使用され、これらの7インチIPS液晶ディスプレイは機器の視覚的な体験と機能性を向上させ、さまざまなアプリケーションで貴重なコンポーネントとなっています。

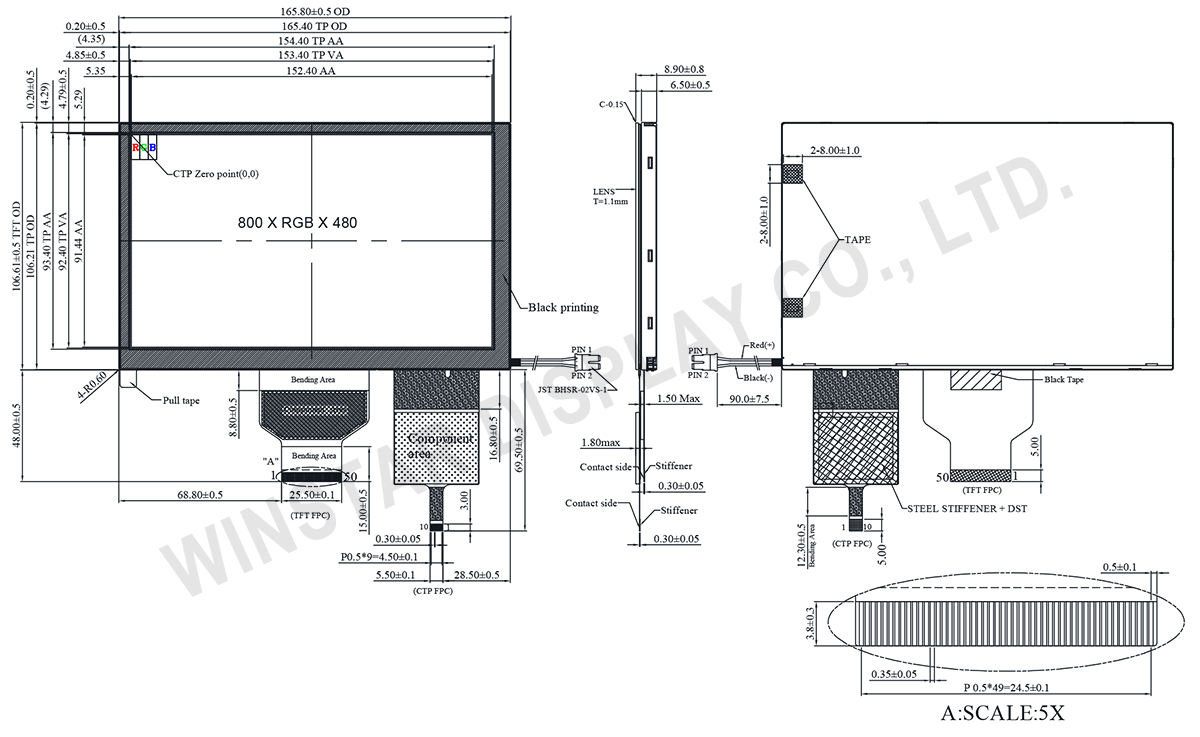

外形図

7-inch 800x480 High Brightness, Wide Temperature IPS TFT Display with 10-Point PCAP Touch

製品仕様

規格説明

項目	仕様	単位
サイズ (対角線)	7.0	インチ
ドットマトリックス(解像度)	800 x RGB x 480(TFT)	dots
モジュールサイズ	165.8 (W) x 106.61 (H) x 8.9(D)	mm
有効エリア	152.40 x 91.44	mm
ドットピッチ	0.1905 x 0.1905	mm
LCDタイプ	TFT, 黒色, 透過型
視野角度	80/80/80/80
TFT インターフェイス	24-bit RGB
TFT ドライバIC	HX8249-A + HX8678-C 或いは互換性IC
画面アスペクト比	15:9
バックライトタイプ	LED・ノーマリ・ホワイト
CTP IC	ILI2511 或いは互換性IC
CTP インターフェイス	USB (I2C 使用可能)
FW バージョン	6.0.0.0.0.0.0.1
抵抗膜式タッチパネル	PCAP / プティカルボンディング
表面処理	グレア

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-30	－	+80	℃
保存温度	TST	-40	－	+85	℃

電気特性

作業条件

項目	記号	最小値	典型値	最大値	単位
供給電圧	Vcc	2.7	3.3	3.6	V
電源電流	Icc	－	101	150	mA
CTP供給電圧	USB_VDD 5V	4.4	5.0	5.5	V
CTP供給電圧	I_VDD 5V	－	83.6	126	mA

LCD駆動条件

パラメーター	記号	最小値	典型値	最大値	単位
LED電流	－	－	450	－	mA
LED電圧	VLED+	8.1	9.3	10.2	V
LEDの寿命	－	40000	－	－	Hr

ピン功能定義

1.LCM PIN 定義

Pin	記号	功能定義
1-4	NC	No connection
5	GND	Power Ground
6	NC	No connection
7	VCC	Power voltage
8	NC(MODE)	No connection, Input timing is Sync mode. The pin is already connected to VCC internally.
9	DE	Data enable signal for TTL mode.
10	VS	Vertical sync input
11	HS	Horizontal sync input
12	B7	Blue data(MSB)
13	B6	Blue data
14	B5	Blue data
15	B4	Blue data
16	B3	Blue data
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	G7	Green data(MSB)
21	G6	Green data
22	G5	Green data
23	G4	Green data
24	G3	Green data
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	R7	Red data(MSB)
29	R6	Red data
30	R5	Red data
31	R4	Red data
32	R3	Red data
33	R2	Red data
34	R1	Red data
35	R0	Red data (LSB)
36	GND	Power Ground
37	DCLK	Sample clock
38	GND	Power Ground
39	NC(L/R)	No connection, Horizontal scan direction (Left to right). The pin is already connected to VCC internally.
40	NC(U/D)	No connection, Vertical scan direction (Top to bottom). The pin is already connected to VCC internally.
41	NC	No connection
42	NC	No connection
43	NC	No connection
44	RESET	Reset pin. The chip is in reset state when RESETB=0.
45	NC	No connection
46	NC	No connection
47	STBYB	STBYB Standby mode setting pin. The chip is in standby mode when STBYB=0.
48	GND	Power Ground
49	NC	No connection
50	NC	No connection

2.バックライト PIN 定義

Pin	記号	説明
1	VLED+	Red, LED_ Anode
2	VLED-	Black, LED_ Cathode

3.CTP PIN 定義

Pin	記号	功能定義
1	USB_VSS	System ground
2	USB_VDD 5V	Power supply
3	USB_D+	Data +
4	USB_D-	Data -
5	VSS	System ground
6	SDA	I2C data input and output
7	SCL	I2C clock input
8	RST	External Reset, Low is active
9	INT	External interrupt to the host
10	VDDT 3.3	Power supply
