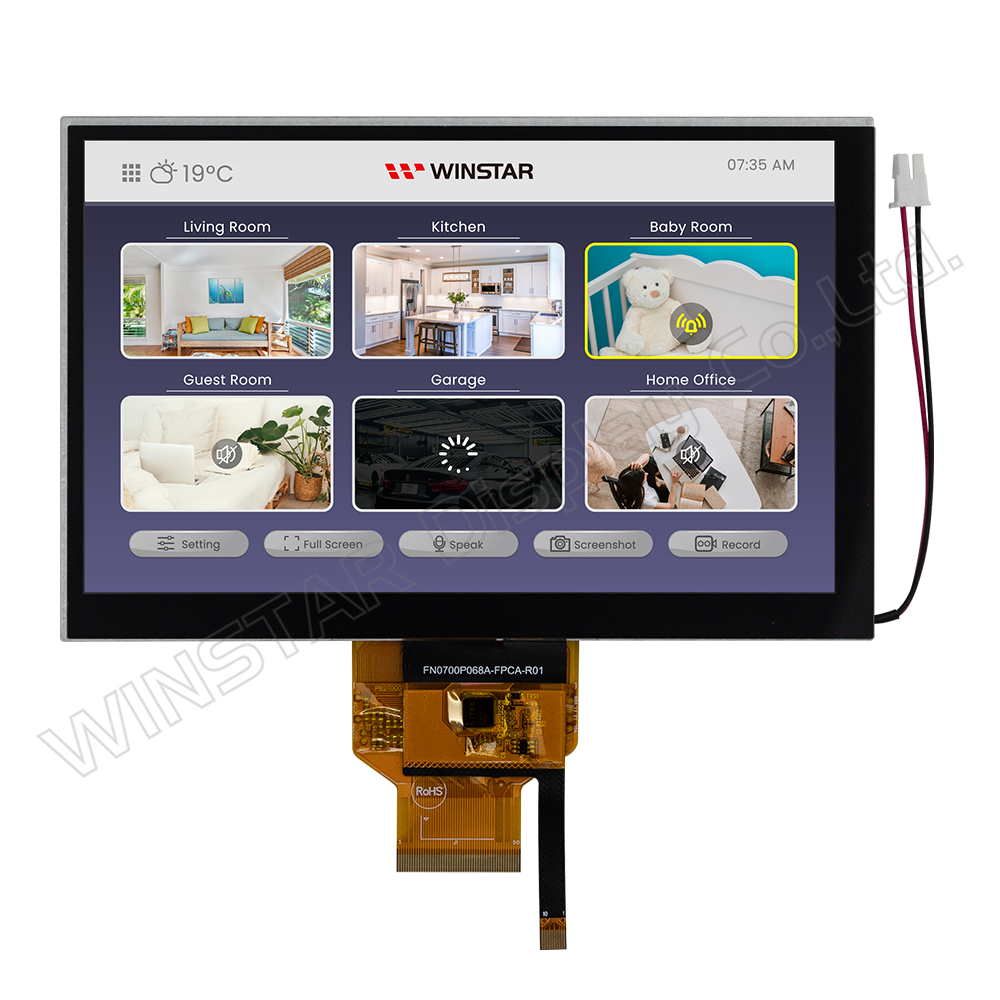

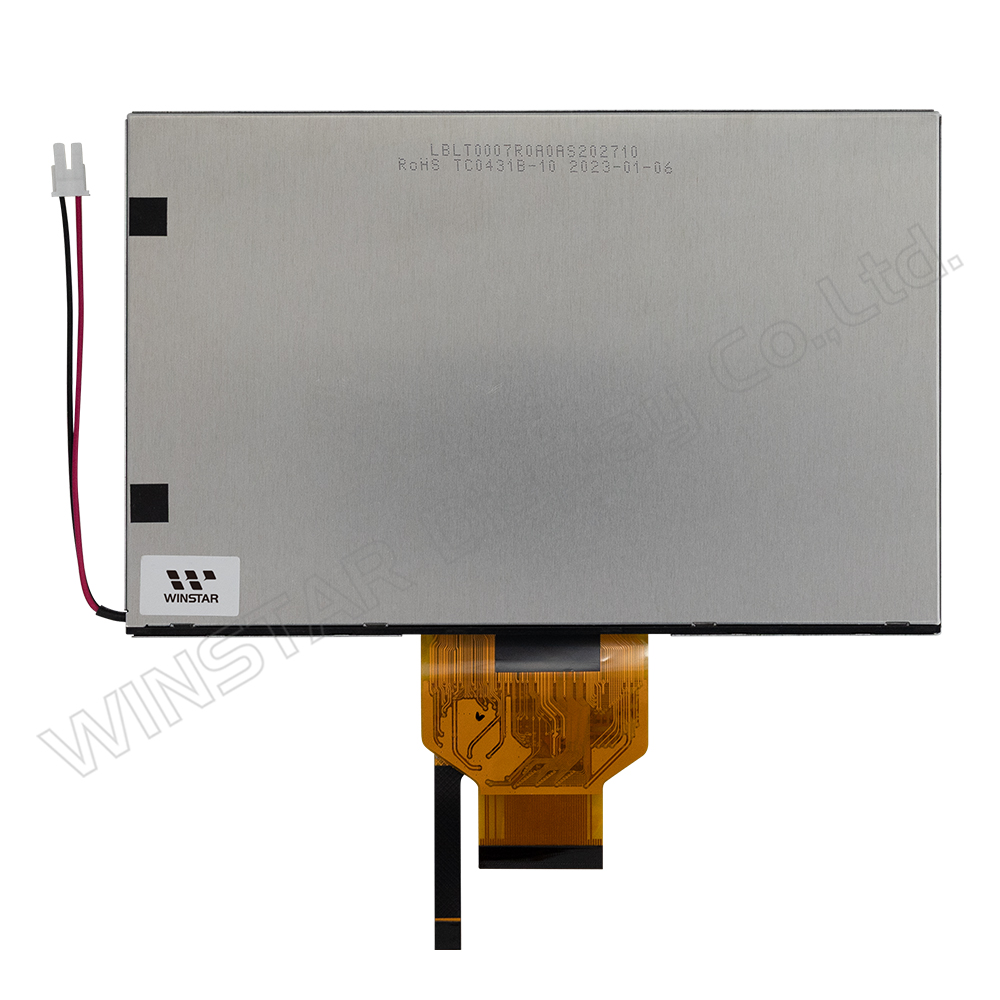

7インチ 800x480 高輝度、広温度範囲 IPS TFT ディスプレイ、5点 PCAP タッチ対応

型番 WF70A9SWAGDNG0

►サイズ: 7インチ
►解像度: 800x480 ピクセル
►視野角: 80/80/80/80 (IPS)
►インターフェース: RGB
►駆動IC：HX8249-A + HX8678-C
►コントロールボード: 無
►輝度(cd/m²): 800
►スルーホールフレーム: 無
►タッチパネル: 静電容量方式タッチパネル (PCAP)
►タッチポイント数：5点
►操作温度: -30~+80°C (広温TFT)

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

WF70A9SWAGDNG0 は、高輝度の 7 インチ IPS TFT-LCD ディスプレイで、投射型静電容量式（PCAP）タッチパネルを搭載しており、解像度は 800x480 ピクセル（WVGA）です。このモジュールには、HX8249-A および HX8678-C ドライバー IC が組み込まれており、24 ビット RGB インターフェースをサポートしています。IPS 技術を採用したディスプレイは、優れた視野角を提供し、左 80°、右 80°、上 80°、下 80°（典型値）の視野角、対比比率 1000:1（典型値）、および 800 ニットの高輝度（典型値）を誇り、15:9 のアスペクト比を備えています。

組み込みの PCAP タッチパネルは、ILI2130 IC を利用しており、I2C インターフェースをサポートし、最大 5 点タッチ機能を提供します。これにより、応答性が高く信頼性のあるタッチ体験を提供します。

WF70A9SWAGDNG0 の供給電圧（VCC）は 2.7V から 3.6V の範囲で、典型値は 3.3V です。-30℃ から +80℃ の広範な温度範囲内で動作し、-40℃ から +85℃ の温度範囲で保管できます。

高輝度と広範な温度耐性を備えた WF70A9SWAGDNG0 は、屋外測定機器、産業用テスト機器、計測ツール、自動化機器、リサイクルシステムなどのさまざまな産業用途や屋外用途に最適です。このディスプレイは、明確な視認性と信頼性のあるタッチ機能が求められる環境で優れた性能を発揮します。

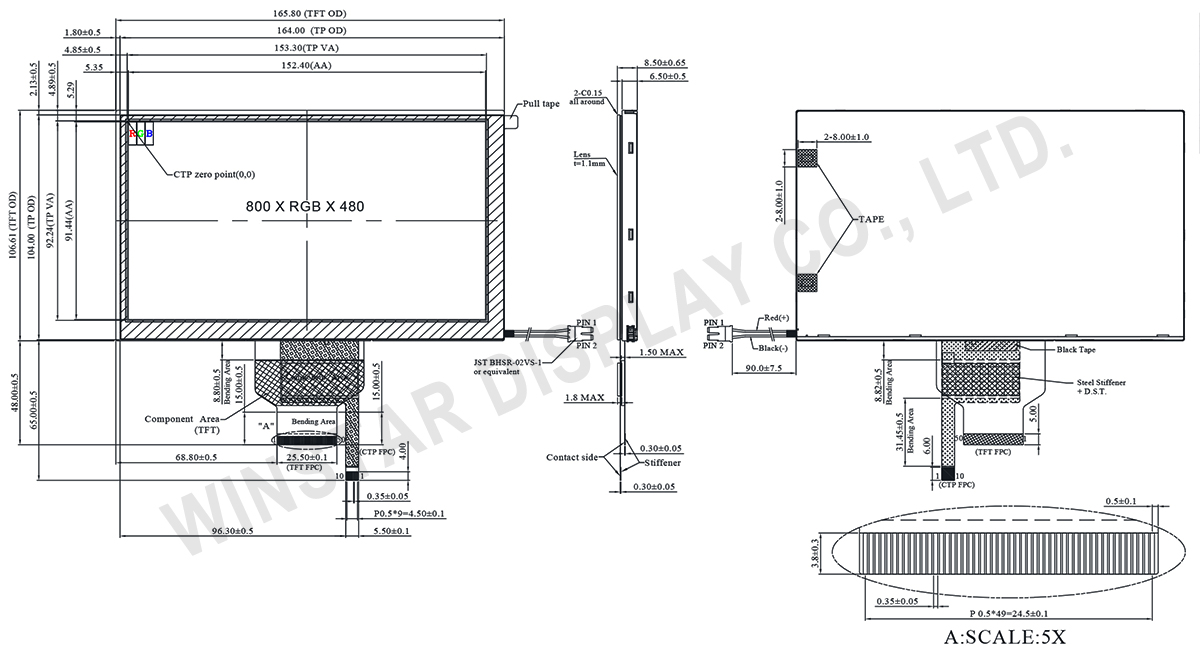

外形図

7-inch 800x480 High Brightness, Wide Temperature IPS TFT Display with 5-Point PCAP Touch - WF70A9SWAGDNG0

製品仕様

規格説明

項目	仕様	単位
サイズ (対角線)	7.0	インチ
ドットマトリックス(解像度)	800 x RGB x 480(TFT)	dots
モジュールサイズ	165.8 (W) x 106.61 (H) x 8.5(D)	mm
有効エリア	152.40 x 91.44	mm
ドットピッチ	0.1905 x 0.1905	mm
LCDタイプ	TFT, 黒色, 透過型
視野角度	80/80/80/80
TFT インターフェイス	24-bit RGB
TFT ドライバIC	HX8249-A + HX8678-C 或いは互換性IC
画面アスペクト比	15:9
バックライトタイプ	LED・ノーマリ・ホワイト
CTP IC	ILI2130 或いは互換性IC
CTP インターフェイス	I2C
CTP FW バージョン	0x07.0x00. 0x00. 0x00. 0x00. 0x07. 0x68. 0xA1
CTP 解像度	16384*16384
タッチパネルタイプ	静電容量方式タッチパネル (CTP)
表面処理	グレア

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-30	－	+80	℃
保存温度	TST	-40	－	+85	℃

電気特性

作業条件

項目	記号	最小値	典型値	最大値	単位
電源電圧	Vcc	2.7	3.3	3.6	V
電源電流	Icc	－	101	150	mA
CTP電源電圧	VDDT	3.1	3.3	3.5	V
CTP電源電圧	IVDDT	－	62	93	mA

LED駆動条件

パラメータ	記号	最小値	典型値	最大値	単位
LED電流	-	-	450	-	mA
LED電圧	VLED+	8.1	9.3	10.2	V
LED の寿命	-	40000	-	-	Hr

ピン功能定義

LCM PIN 定義

Pin	記号	功能定義
1-4	NC	No connection
5	GND	Power Ground
6	NC	No connection
7	VCC	Power voltage
8	NC(MODE)	No connection, Input timing is Sync mode. The pin is already connected to VCC internally.
9	DE	Data enable signal for TTL mode.
10	VS	Vertical sync input
11	HS	Horizontal sync input
12	B7	Blue data(MSB)
13	B6	Blue data
14	B5	Blue data
15	B4	Blue data
16	B3	Blue data
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	G7	Green data(MSB)
21	G6	Green data
22	G5	Green data
23	G4	Green data
24	G3	Green data
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	R7	Red data(MSB)
29	R6	Red data
30	R5	Red data
31	R4	Red data
32	R3	Red data
33	R2	Red data
34	R1	Red data
35	R0	Red data (LSB)
36	GND	Power Ground
37	DCLK	Sample clock
38	GND	Power Ground
39	NC(L/R)	No connection, Horizontal scan direction (Left to right). The pin is already connected to VCC internally.
40	NC(U/D)	No connection, Vertical scan direction (Top to bottom). The pin is already connected to VCC internally.
41	NC	No connection
42	NC	No connection
43	NC	No connection
44	RESET	Reset pin. The chip is in reset state when RESETB=0.
45	NC	No connection
46	NC	No connection
47	STBYB	STBYB Standby mode setting pin. The chip is in standby mode when STBYB=0.
48	GND	Power Ground
49	NC	No connection
50	NC	No connection

バックライト PIN 定義

Pin	記号	説明
1	VLED+	Red, LED_ Anode
2	VLED-	Black, LED_ Cathode

CTP PIN 定義

Pin	記号	功能定義
1	VSS	Ground for analog circuit
2	VDDT	Power Supply : +3.3V
3	SCL	I2C clock input
4	NC	No connect
5	SDA	I2C data input and output
6	NC	No connect
7	/RST	External Reset, Low is active
8	NC	No connect
9	/INT	External interrupt to the host
10	VSS	Ground for analog circuit
